Утвержден и введен в действие

Приказом Федерального

агентства по техническому

регулированию и метрологии

от 20 ноября 2015 г. N 1906-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ТРУБНЫЕ СИСТЕМЫ ДЛЯ ПРОКЛАДКИ КАБЕЛЕЙ

ЧАСТЬ 21

ЖЕСТКИЕ ТРУБНЫЕ СИСТЕМЫ

Conduit systems for cable management.

Part 21. Rigid conduit systems

(IEC 61386-21:2002, Conduit systems for cable

management - Part 21: Particular requirements -

Rigid conduit systems, IDT)

ГОСТ Р МЭК 61386.21-2015

Группа Е17

ОКС 29.120.10

ОКСТУ 3402

Дата введения

1 января 2017 года

Предисловие

1 ПОДГОТОВЛЕН Негосударственным образовательным учреждением высшего профессионального образования "Московский институт энергобезопасности и энергосбережения" (НОУ ВПО "МИЭЭ") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 337 "Электрические установки зданий"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 20 ноября 2015 г. N 1906-ст

4 Настоящий стандарт идентичен международному стандарту МЭК 61386-21:2002 "Трубные системы для прокладки кабелей. Часть 21. Частные требования. Жесткие трубные системы" (IEC 61386-21:2002 "Conduit systems for cable management - Part 21: Particular requirements - Rigid conduit systems", IDT).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).

Международный стандарт разработан техническим подкомитетом по стандартизации SC 23A "Кабелепроводы" Международной электротехнической комиссии (IEC)

5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Введение

Требования настоящего стандарта дополняют или изменяют соответствующие пункты МЭК 61386-1 "Трубные системы для прокладки кабелей. Часть 1. Общие требования".

Отсутствие ссылки на раздел или пункт МЭК 61386-1 означает, что для трубных систем, прокладываемых в земле, применяются общие требования, содержащиеся в МЭК 61386-1.

Подпункты, таблицы и рисунки, являющиеся дополнением к МЭК 61386-1, нумеруются, начиная с 101.

1. Область применения

Применяют МЭК 61386-1, раздел 1, со следующим дополнением:

Настоящий стандарт устанавливает требования для жестких трубных систем.

2. Нормативные ссылки

Применяют МЭК 61386-1, раздел 2.

3. Термины и определения

Применяют МЭК 61386-1, раздел 3.

4. Общие требования

Применяют МЭК 61386-1, раздел 4.

5. Общие требования к испытаниям

Применяют МЭК 61386-1, раздел 5.

6. Классификация

Применяют МЭК 61386-1, раздел 6, со следующим дополнением:

Пункты 6.1.1.1, 6.1.2.1, 6.1.3.2, 6.1.3.3, 6.1.3.4, 6.1.4.1 и 6.1.5.1 не применяют.

Примечание - Жесткие трубные системы согласно 6.1.1.2 и 6.1.2.2 с классификационным кодом 1X по пункту 6.2.1 таблицы 1 во Франции не применяют.

7. Маркировка и документация

Применяют МЭК 61386-1, раздел 7, со следующим дополнением:

7.1.101 Труба должна иметь маркировку в соответствии с 7.1, равномерно по всей длине трубы предпочтительно с шагом 1 м, но не более 3 м. Каждая труба должна быть промаркирована, по крайней мере, один раз.

Соответствие проверяют осмотром.

7.1.102 Изготовитель должен указать для трубной системы минимальный внутренний диаметр и указать классификационный код в соответствии с разделом 6.

Соответствие проверяют осмотром.

8. Размеры

Применяют МЭК 61386-1, раздел 8, со следующим дополнением:

Подразделы 8.1 и 8.2 изложить в редакции:

8.1 Резьбы и внешние диаметры труб должны соответствовать МЭК 60423.

Соответствие проверяют посредством мер, определенных в МЭК 60423.

8.2 Резьбовые трубы и резьбовая трубная арматура, кроме оконечной трубной арматуры, по длине резьбы должны соответствовать установленным в таблице 101.

Таблица 101

Длина резьбы

Размер	Наружная резьба	Внутренняя резьба
Размер	Минимальная длина, мм	Минимальная длина, мм
6	05,5	06,5
8	06,5	07,5
10	08,5	09,5
12	10,5	11,5
16	12,5	13,5
20	14,0	15,0
25	17,0	18,0
32	19,0	20,0
40	19,0	20,0
50	19,0	20,0
63	19,0	20,0
75	19,0	20,0

Безрезьбовая трубная арматура, кроме арматуры, которая является частью трубной системы с заявленной прочностью на разрыв, по максимальному диаметру и минимальной длине входной части должна соответствовать требованиям таблицы 102. Минимальный диаметр для трубной системы заявляется изготовителем.

Соответствие проверяют измерением.

Таблица 102

Максимальный диаметр и минимальная длина входной части

Размер	Наружная резьба	Внутренняя резьба
Размер	Максимальный диаметр входной части, мм	Минимальная длина входной части, мм
6	06,5	06,0
8	08,5	08,0
10	10,5	10,0
12	12,5	12,0
16	16,5	16,0
20	20,5	20,0
25	25,5	25,0
32	32,6	30,0
40	40,7	32,0
50	50,8	42,0
63	63,9	50,0
75	75,9	50,0

9. Конструкция

Применяют МЭК 61386-1, раздел 9.

10. Механические характеристики

Применяют МЭК 61386-1, раздел 10, со следующим дополнением:

Подраздел 10.4 изложить в редакции:

10.4 Испытание на изгиб

Трубы, которые заявлены изготовителем как сгибаемые, испытывают в соответствии с 10.4.101, 10.4.102 или 10.4.103.

Раздел 10 дополнить пунктами 10.4.101 - 10.4.103:

10.4.101 Металлические трубы

10.4.101.1 Трубы 16, 20 и 25 размеров испытывают на изгиб на установке, приведенной на рисунке 101. Испытания труб других размеров проводят в соответствии с инструкциями изготовителя.

10.4.101.2 Образцы, имеющие длину равную 30 номинальным диаметрам, сгибают на угол (90 +/- 5)° так, чтобы внутренний радиус изгиба был равен шести номинальным диаметрам.

10.4.101.3 Для труб со сварными швами испытывают шесть образцов, - три со швом, расположенным на внешней стороне изгиба, три со швом, расположенным сбоку.

10.4.101.4 После проведения испытаний:

- основной материал труб и защитное покрытие труб не должны иметь трещин, видимых невооруженным глазом;

- швы, если таковые имеются, не должны расходиться;

- между частями трубы не должно быть сужений.

Отсутствие сужений между частями проверяют следующим образом:

Через трубу, расположенную в таком положении, что прямые участки находятся приблизительно под углом 45° к вертикали, одним концом вверх, а другим вниз, должна проходить калибровочная деталь, показанная на рисунке 102, под воздействием собственного веса без начальной скорости.

10.4.102 Неметаллические трубы

10.4.102.1 Трубы 16, 20 и 25 размеров испытывают на изгиб на установке, показанной на рисунке 103. Длина образца должна составлять приблизительно 500 мм. Испытание труб других размеров проводят в соответствии с инструкциями изготовителя.

10.4.102.2 В каждый образец перед изгибом вставляют гибкую оправку в форме пружины, свитой из металлического провода квадратного сечения без заусенцев, с наружным диаметром меньшим на 0,7 - 1,0 мм, чем указанный минимальный диаметр трубы, или оправка, рекомендованная изготовителем.

10.4.102.3 Перед испытанием образец с гибкой оправкой выдерживают не менее 2 ч в холодильнике, где поддерживается заявленная температура, указанная в таблице 1, с погрешностью +/- 2 °C.

Гибочный аппарат размещают около холодильника, и испытания выполняют в пределах 10 с после извлечения образца из холодильника.

10.4.102.4 Каждый образец размещают, как показано на рисунке 103, и слегка фиксируют в ручье плашки посредством зажима. Образец сгибают вокруг плашки путем перемещения гибочных роликов так, чтобы согнуть трубу на угол (90 +/- 5)°. В этом положении должна быть удалена гибкая оправка без повреждения образца или оправки.

После испытаний образец не должен иметь трещин, видимых невооруженным глазом, и калибровочная деталь должна проходить через трубу под воздействием собственного веса без начальной скорости, как показано на рисунке 102.

10.4.103 Композитные трубы

Композитные трубы, которые заявлены изготовителем как сгибаемые, испытывают в соответствии с 10.4.101 и 10.4.102, при этом для каждого испытания используются новые образцы.

Испытания проводят при заявленной температуре, указанной в таблице 1, с погрешностью +/- 2 °C.

10.5 Испытание на гибкость

Подраздел 10.5 МЭК 61386-1 не применяют.

10.6 Испытание на разрушение

Подраздел 10.6 дополнить пунктами 10.6.101, 10.6.102:

10.6.101 Металлические трубы

Металлические трубы не проходят испытания на разрушение.

10.6.102 Неметаллические и композитные трубы

10.6.102.1 Трубы, которые заявлены изготовителем как сгибаемые, должны быть испытаны в соответствии с 10.4.102, за исключением 10.4.102.3.

10.6.102.2 Образцы крепят на твердом основании посредством четырех скоб, как показано в рисунке 104, затем удаляют гибкую пружинную оправку или любые другие приспособления для изгиба, рекомендуемые изготовителем.

Основание с образцом выдерживают в течение 24 ч +/- 15 минут в термокамере при заявленной температуре, указанной в таблице 2, с погрешностью +/- 2 °C.

После этого периода времени, через образец, закрепленный на основании, расположенном в таком положении, что прямые участки находятся приблизительно под углом 45° к вертикали, одним концом вверх, а другим вниз, должна проходить калибровочная деталь, показанная на рисунке 102, под воздействием собственного веса без начальной скорости.

10.7 Предел прочности

Применяют МЭК 61386-1, подраздел 10.7, за исключением:

10.7.3 Не применяют.

11. Электрические характеристики

Применяют МЭК 61386-1, раздел 11.

12. Тепловые характеристики

Применяют МЭК 61386-1, раздел 12, со следующим дополнением:

Подраздел 12.3 изложить в редакции:

12.3 Немедленно после удаления груза калибровочная деталь, показанная на рисунке 102, должна проходить через трубу под воздействием собственного веса без начальной скорости.

13. Пожарная опасность

Применяют МЭК 61386-1, раздел 13.

14. Внешние воздействия

Применяют МЭК 61386-1, раздел 14.

15. Электромагнитная совместимость

Применяют МЭК 61386-1, раздел 15.

Примечание - Рисунок не предназначен для разработки конструкции, за исключением размеров.

Размер	Радиус изгиба
Размер	Внутренний радиус R, мм	Внешний радиус R₁, мм
16	96	113
20	120	141
25	150	178

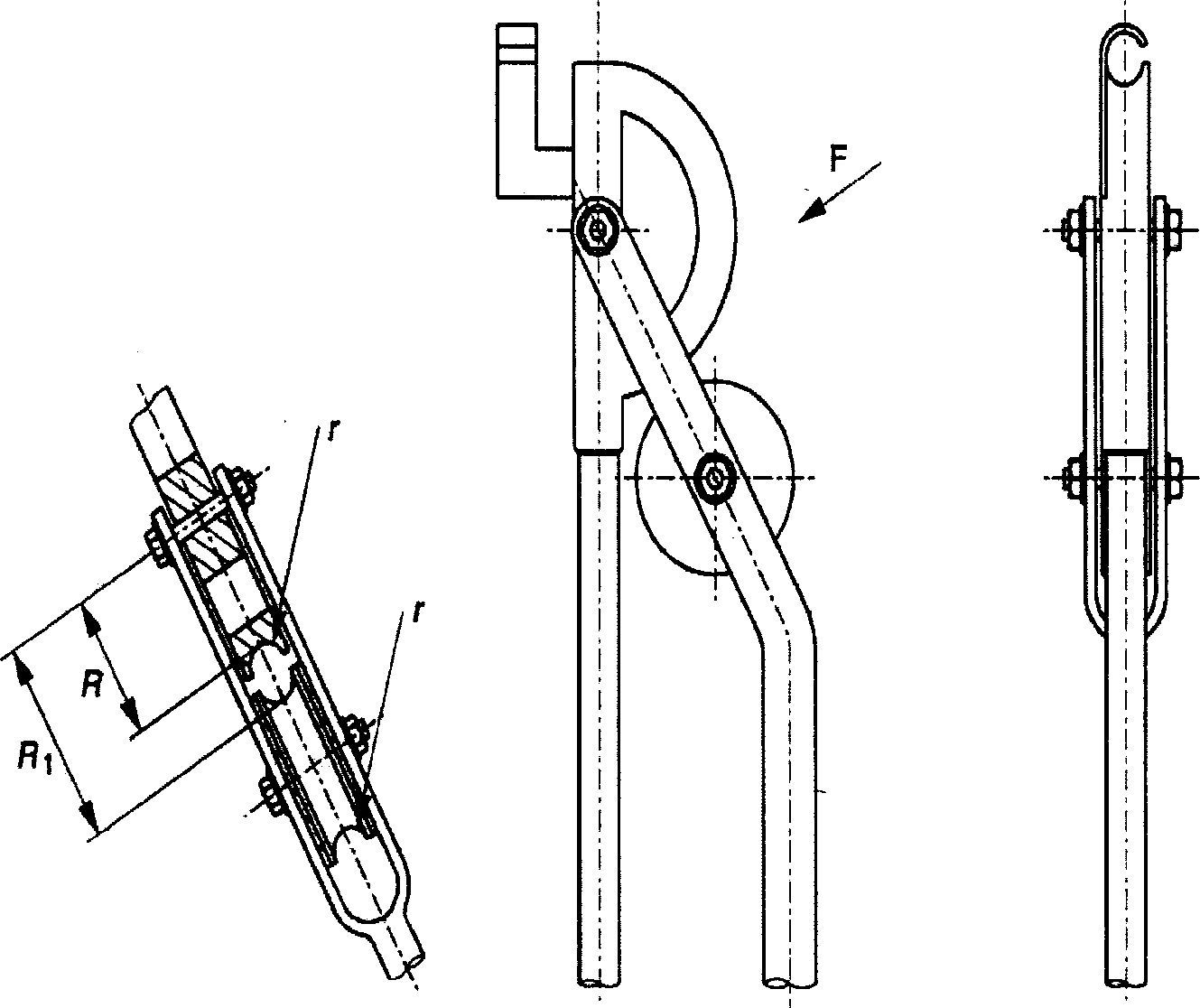

Рисунок 101 - Установка для испытаний на изгиб

металлических и композитных труб

Примечание - Рисунок не предназначен для разработки конструкции, за исключением размеров.

D	80% минимального внутреннего диаметра трубы, заявленного изготовителем
Материал	Сталь, закаленная и отполированная, с округлыми краями
Производственный допуск	0^+0,05 мм
Погрешность измерения в осевом направлении	+/- 0,2 мм
Допустимый износ	0,01 мм

Рисунок 102 - Калибр для проверки минимального диаметра

трубной системы после испытаний на удар, изгиб,

разрушение и теплостойкость

Примечание - Рисунок не предназначен для разработки конструкции, за исключением размеров.

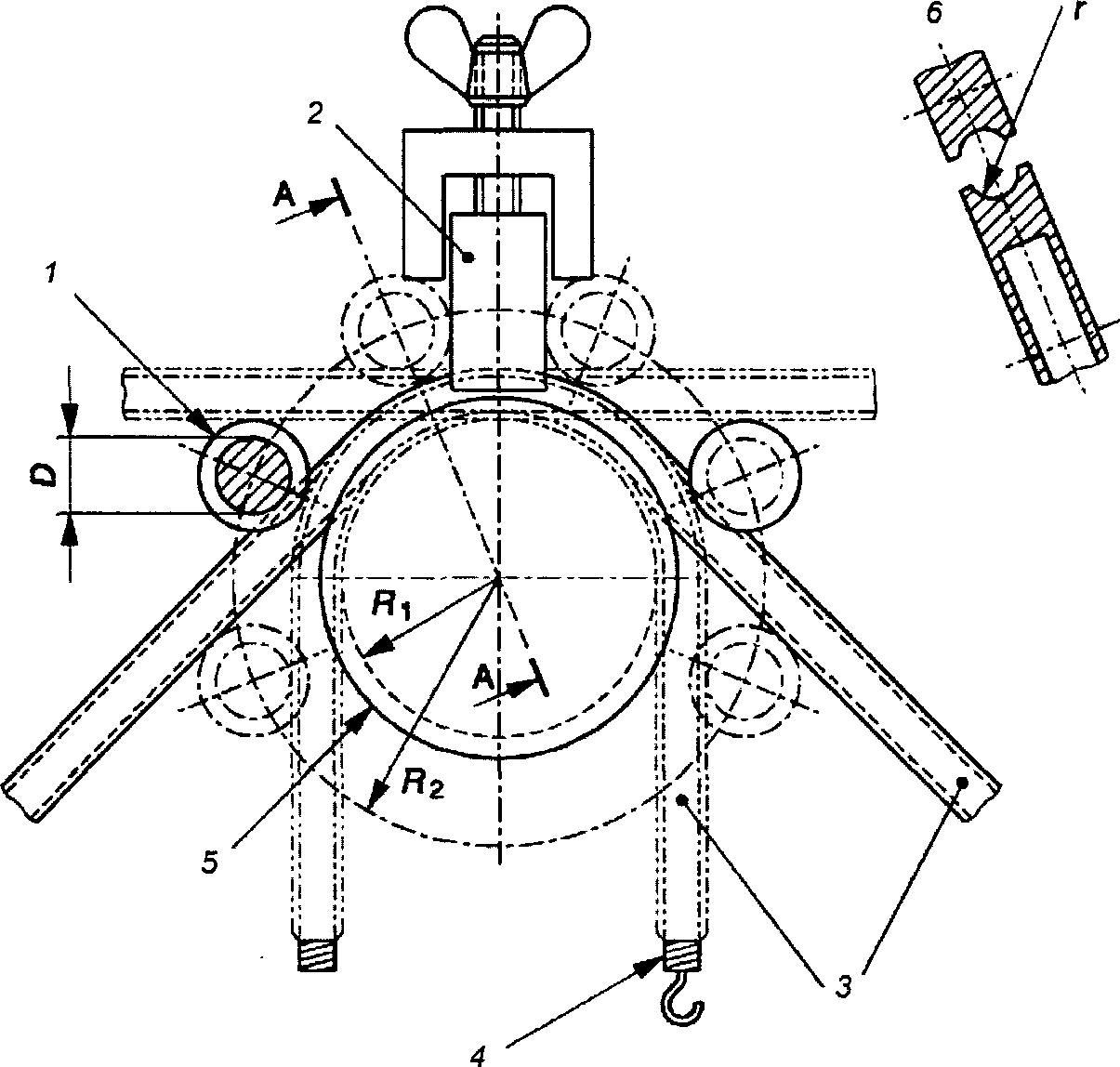

1 - гибочный ролик; 2 - зажим; 3 - образец; 4 - гибкая

пружина; 5 - плашка; 6 - сечение A-A

Размер	Радиус основания ручья плашки R₁, мм	Радиус дуги, центра гибочного ролика R₂, мм	Радиус канавки плашки и гибочного ролика r, мм	Диаметр основания гибочного ролика D, мм
16	48	84	8,1	24
20	60	105	10,1	30
25	75	131,25	12,6	37,5

Рисунок 103 - Установка для испытаний на изгиб

неметаллических и композитных труб

Примечание - Рисунок не предназначен для разработки конструкции, за исключением размеров.

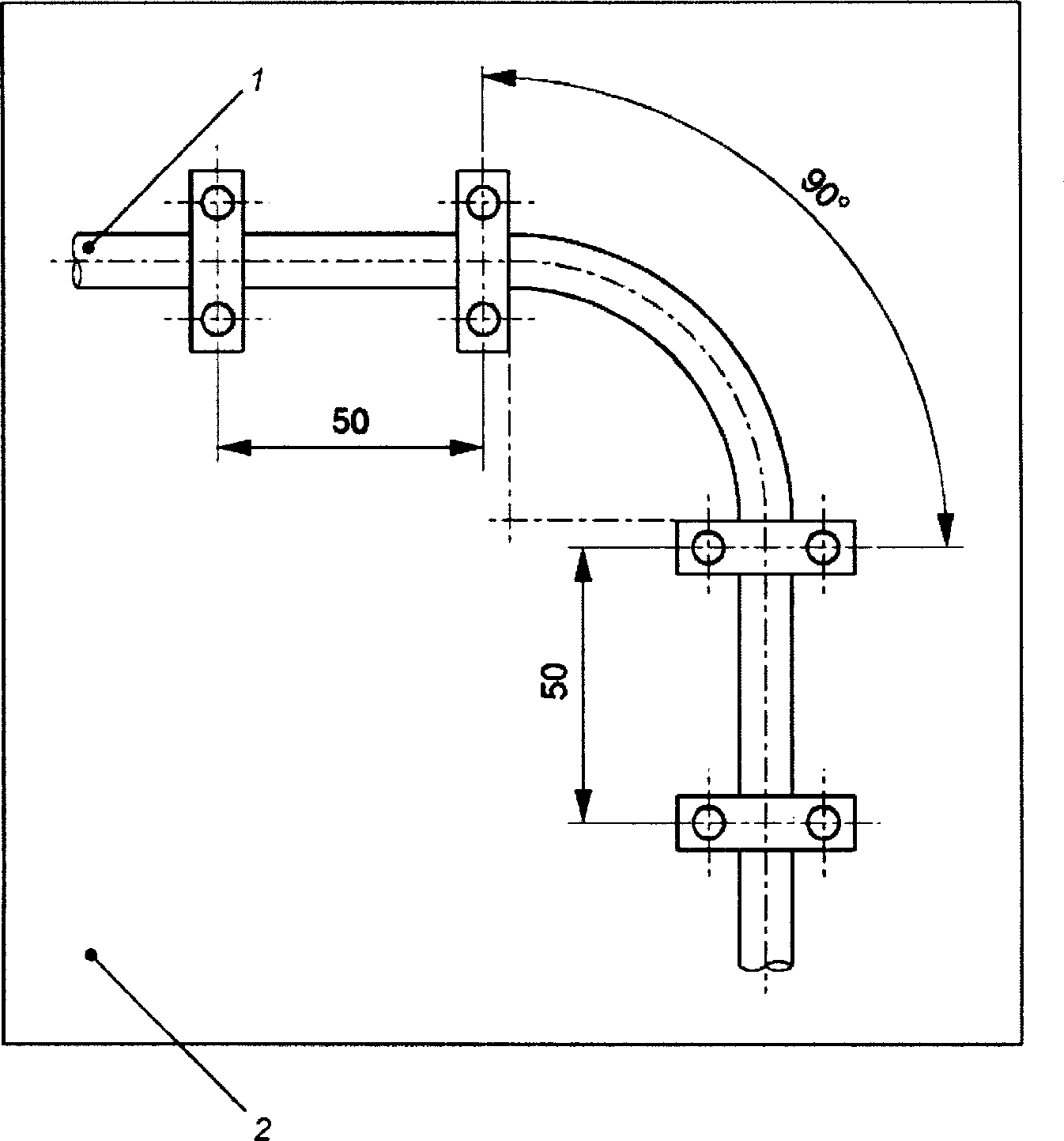

1 - образец; 2 - основание

Рисунок 104 - Стенд для испытаний на разрушение

Приложение A

(обязательное)

КЛАССИФИКАЦИОННЫЕ КОДЫ ДЛЯ ТРУБНЫХ СИСТЕМ

Применяют МЭК 61386-1, приложение A.

Приложение B

(обязательное)

ИЗМЕРЕНИЕ ТОЛЩИНЫ

Применяют МЭК 61386-1, приложение B.
