"ГОСТ Р ИСО 28927-6-2012. Национальный стандарт Российской Федерации. Вибрация. Определение параметров вибрационной характеристики ручных машин. Часть 6. Трамбовки"
(утв. и введен в действие Приказом Росстандарта от 29.11.2012 N 1375-ст)

1. Подготовлен Автономной некоммерческой организацией "Научно-исследовательский центр контроля и диагностики технических систем" (АНО "НИЦ КД") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.

2. Внесен Техническим комитетом по стандартизации ТК 183 "Вибрация, удар и контроль технического состояния".

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1375-ст.

4. Настоящий стандарт идентичен международному стандарту ИСО 28927-6:2009 "Машины ручные. Методы испытаний для определения вибрационной активности. Часть 6. Трамбовки" (ISO 28927-6:2009 "Hand-held portable power tools - Test methods for evaluation of vibration emission - Part 6: Rammers").

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном Приложении ДА.

5. Введен впервые.

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).

Настоящий стандарт согласно классификации ГОСТ 12.1.012 относится к стандартам безопасности типа C (испытательный код по вибрации), которые устанавливают лабораторные методы измерения вибрации на рукоятках ручных машин в целях заявления и подтверждения их вибрационных характеристик <1>.

--------------------------------

<1> При необходимости эти методы могут быть использованы в других целях, например, при входном, периодическом или послеремонтном контроле продукции [см. ГОСТ 12.1.012-2004, (пункт 4.2)].

Если требования, установленные испытательным кодом по вибрации, отличаются от требований стандартов безопасности более высокого уровня (типов A и C по классификации ГОСТ 12.1.012), то руководствоваться следует испытательным кодом по вибрации.

Общие требования к испытательным кодам по вибрации для ручных машин установлены ГОСТ 16519 (стандарт безопасности типа B).

Основным отличием настоящего стандарта от ГОСТ 16519 является определение точек измерений преимущественно на рукоятке ручной машины как можно ближе к кисти руки оператора между большим и указательным пальцами, поскольку при таком расположении датчика вибрации он в минимальной степени влияет на обхват рукоятки кистью оператора.

Исследования показывают, что вибрация, создаваемая трамбовками, в обычных условиях их применения может быть существенно разной. Основным источником вибрации являются наносимые трамбовками удары, а результаты измерений вибрации в значительной степени зависят от особенностей работы конкретного оператора и демпфирующих свойств уплотняемого материала.

Для обеспечения достаточно хорошей воспроизводимости результатов измерений в настоящем стандарте установлен метод испытаний с использованием имитатора нагрузки в виде поглотителя энергии, что позволяет обеспечить неизменность демпфирующих свойств объекта трамбования. Вместе с тем при необходимости оценить вибрацию на конкретном рабочем месте следует применять методы ГОСТ 31192.2.

Испытательные коды по вибрации для ручных машин предназначены для того, чтобы получить (усреднением по ансамблю машин) оценку верхнего квартиля распределения параметра вибрации для машин данной модели в реальных условиях применения. Эта вибрация может существенно отличаться от измерения к измерению и зависит от многих факторов, в число которых входят оператор, применяющий машину, рабочее задание, состояние вставного инструмента или расходных материалов. Существенное влияние оказывает также и качество технического обслуживания машин. Особенно значительным влияние оператора и выполняемой операции становится в случае, если вибрация, создаваемая ручной машиной, невелика. Поэтому если в результате испытаний в соответствии с испытательным кодом по вибрации получено значение параметра вибрационной характеристики менее 2,5 м/с², то для оценки вибрации на рабочем месте следует использовать значение 2,5 м/с².

Для более точной оценки вибрации на рабочем месте применяют ГОСТ 31192.2. Эта оценка может оказаться как выше, так и ниже той, что получена с использованием вибрационной характеристики, заявленной для данной ручной машины. К повышению вибрации приводит, например, неправильный подбор трамбовочного башмака для данного уплотняемого материала.

Настоящий стандарт устанавливает лабораторный метод определения параметров вибрационной характеристики трамбовок (далее - машины) по измерениям вибрации на рукоятках. Результаты испытаний могут быть использованы для сравнения разных моделей машины одного вида.

Настоящий стандарт распространяется на трамбовки разных видов и назначений (см. раздел 5), предназначенные для применения в разных отраслях (литейное производство, строительство) и в разных рабочих операциях (уплотнение формовочного песка, штамповка), с чугунными и обрезиненными башмаками, с пневматическим и иным приводом.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ИСО 2787:1984 Машины пневматические вращательного и ударного действия. Эксплуатационные испытания (ISO 2787:1984, Rotary and percussive pneumatic tools - Performance tests)

ИСО 5349:2001 (все части) Вибрация. Измерения локальной вибрации и оценка ее воздействия на человека [ISO 5349:2001 (all parts), Mechanical vibration - Measurement and evaluation of human exposure to hand-transmitted vibration]

ИСО 5391:2003 Пневматические машины и инструмент. Словарь (ISO 5391:2003, Pneumatic tools and machines - Vocabulary)

ИСО 17066:2007 Инструмент гидравлический. Словарь (ISO 17066:2007, Hydraulic tools - Vocabulary)

ИСО 20643:2005 Вибрация. Машины ручные и с ручным управлением. Принципы определения параметров виброактивности (ISO 20643:2005, Mechanical vibration - Hand-held and hand-guided machinery - Principles for evaluation of vibration emission)

ЕН 12096:1997 Вибрация. Заявление и подтверждение вибрационных характеристик (EN 12096:1997, Mechanical vibration - Declaration and verification of vibration emission values).

3.1. Термины и определения

В настоящем стандарте применены термины по ИСО 5391, ИСО 17066 и ИСО 20643, а также следующий термин с соответствующим определением.

3.1.1. Трамбовка (rammer): ручная машина ударного действия для уплотнения грунта, литейного песка и других материалов.

Примечание. Данное определение модифицировано по отношению к ИСО 5391:2003, статья 2.2.8.

3.2. Обозначения

В настоящем стандарте применены следующие обозначения.

Настоящий стандарт основан на требованиях основополагающего стандарта ИСО 20643 к испытательным кодам по вибрации для ручных машин, в том числе в части структуры стандарта, за исключением приложений.

В Приложении A приведена рекомендуемая форма протокола испытаний, в Приложении B - процедура определения расширенной неопределенности.

Настоящий стандарт распространяется на машины, применяемые для уплотнения литейного песка или штамповочных работ.

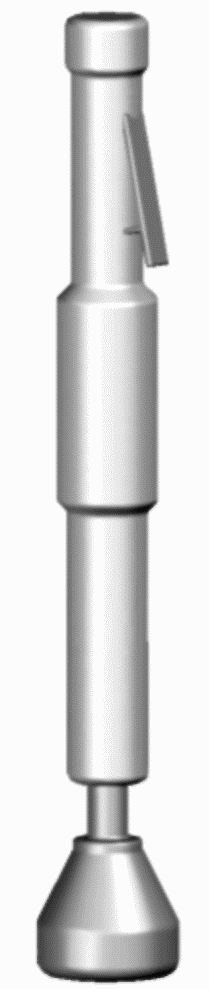

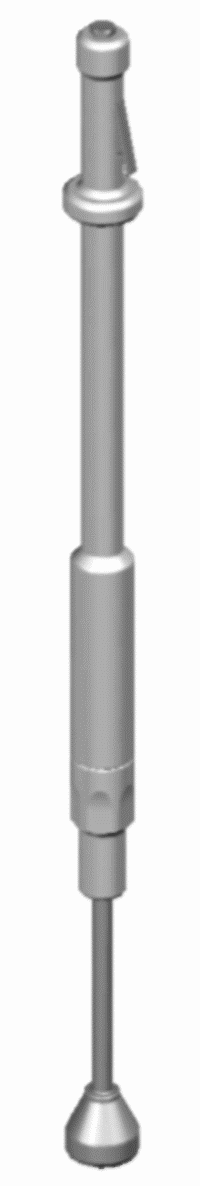

Примеры типичных машин, на которые распространяется настоящий стандарт, показаны на рисунках 1 и 2.

6.1. Направления измерений

Измерения локальной вибрации проводят в зоне обхвата каждой руки оператора одновременно в трех ортогональных направлениях, показанных на рисунках 3 и 4.

6.2. Точки измерений

Измерения проводят в зонах обхвата, в которых оператор удерживает машину и прилагает силу подачи при ее нормальном использовании. Для одноручных машин измерения проводят в одной точке.

Для каждой из зон обхвата предпочтительным является расположение датчиков вибрации по возможности ближе к кисти руки оператора между большим и указательным пальцами.

Если установка датчиков вибрации в предпочтительных точках измерений невозможна, то используют дополнительные точки измерений, расположенные на той же стороне рукоятки, что и предпочтительные точки, и как можно ближе к ним.

Для антивибрационных рукояток используют те же предпочтительные и дополнительные точки измерений.

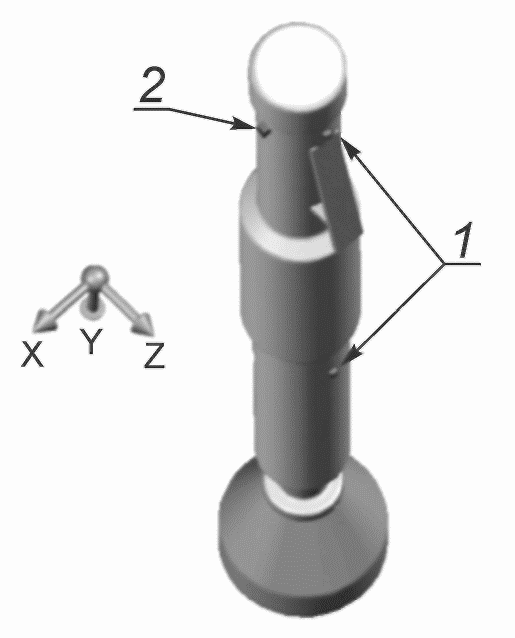

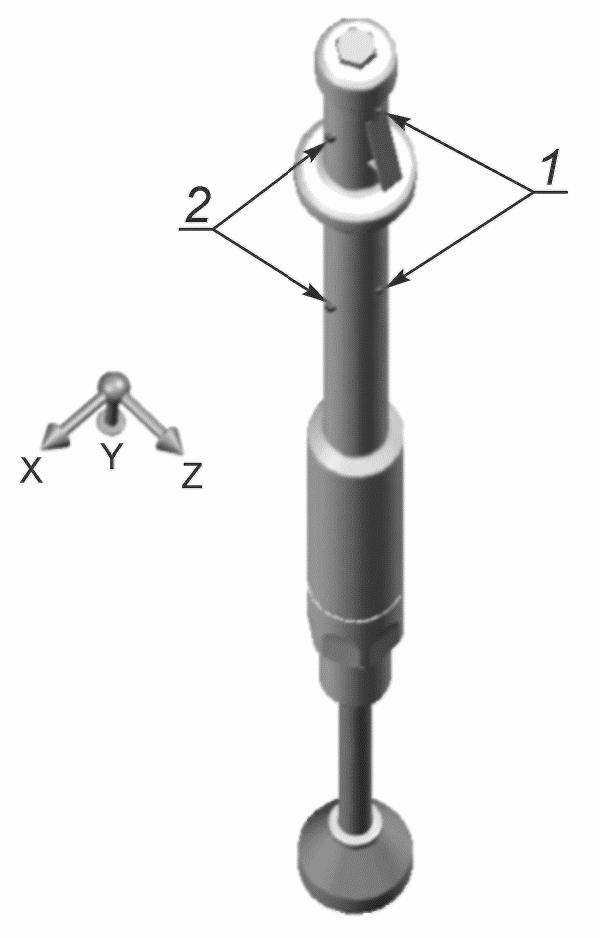

Предпочтительные и дополнительные точки измерений для машин разных типов, на которые распространяется настоящий стандарт, показаны на рисунках 3 и 4.

6.3. Измеряемые параметры вибрации

Измеряемые параметры вибрации - по ИСО 20643 (подраздел 6.3).

6.4. Полная вибрация

Для каждой зоны обхвата должно быть определено и отражено в протоколе испытаний полное среднеквадратичное значение ускорения согласно ИСО 20643 (подраздел 6.4). Допускается проводить измерения полной вибрации только для одной зоны обхвата, если известно (например, в результате предварительных испытаний с участием одного оператора с серией из пяти измерений), что для нее среднеквадратичное значение полного ускорения выше, чем для другой зоны обхвата, более чем на 30%.

Полное среднеквадратичное значение ускорения рассчитывают для каждой серии измерений по формуле

7.1. Общие положения

Общие требования к средствам измерений - по ИСО 20643 (подраздел 7.1).

7.2. Датчики вибрации

7.2.1. Требования к датчикам вибрации

Общие требования к датчикам вибрации - по ИСО 20643 (пункт 7.2.1).

Общая масса датчика вибрации с устройством крепления должна быть достаточно мала, чтобы не оказывать влияния на результаты измерений. Контроль выполнения данного требования особенно важен для машин с легкими пластиковыми рукоятками (см. ИСО 5349-2).

7.2.2. Крепление датчиков вибрации

Датчик вибрации или переходный блок, в случае его использования, должен быть жестко закреплен на поверхности рукоятки ручной машины.

В случае, если измерения проводят с использованием трех однокомпонентных датчиков вибрации, их устанавливают с помощью переходного блока (кубика).

Измерительные оси (двух однокомпонентных датчиков или две оси трехкомпонентного датчика), направленные параллельно вибрирующей поверхности, должны находиться на расстоянии от нее не более 10 мм.

При измерениях вибрации трамбовок настоятельно рекомендуется использовать механические фильтры.

7.3. Фильтр частотной коррекции

Требования к фильтру частотной коррекции - по ИСО 5349-1.

7.4. Время интегрирования

Требования к устройству интегрирования - по ИСО 20643 (подраздел 7.4). Для каждого измерения время интегрирования должно быть не менее 16 с, что согласуется с длительностью работы машины во время испытаний (см. 8.4).

7.5. Вспомогательное оборудование

Для машин с пневматическим приводом давление сжатого воздуха измеряют манометром, обеспечивающим точность измерения не менее 0,1 бар <1>.

--------------------------------

<1> 1 бар = 0,1 МПа = 0,1 Н/мм² = 10⁵ Н/м².

Для машин с гидравлическим приводом расход жидкости измеряют расходомером, обеспечивающим точность измерения не менее 0,25 л/мин.

Для машин с электрическим приводом напряжение питания измеряют вольтметром, обеспечивающим точность измерения не менее 3%.

Силу подачи измеряют с точностью не менее 1 Н, например с помощью весов, на которых стоит оператор.

7.6. Калибровка

Калибровку выполняют в соответствии с ИСО 20643 (подраздел 7.6).

8.1. Общие положения

Для испытаний используют новую смазанную машину, обеспеченную соответствующим техническим уходом. В процессе испытаний машину удерживают способом, характерным для операции трамбования. Если для машины данной модели изготовителем рекомендован прогрев, то перед началом испытаний ее выдерживают установленное время во включенном состоянии.

В процессе испытаний имитируют рабочую операцию посредством нагружения трамбовки поглотителем энергии. При движении трамбовки по поверхности поглотителя энергии контролируют прилагаемую силу подачи (см. 8.4).

Питание машины во время испытаний должно соответствовать номинальному режиму работы, установленному изготовителем. Работа машины в процессе испытаний должна быть стабильной.

8.2. Режим работы машины

8.2.1. Пневматические машины

В процессе испытаний машина работает при номинальном давлении сжатого воздуха в соответствии с рекомендациями изготовителя. Работа машины должна быть стабильной и плавной. Давление сжатого воздуха измеряют и результат измерения заносят в протокол испытаний.

Сжатый воздух подают по шлангу диаметром, рекомендуемым изготовителем, и длиной 3 м. Шланг должен быть соединен с машиной через резьбовой переходник, предпочтительно тот, что входит в комплектацию машины, и закреплен хомутом. Устройства для быстрого соединения шланга с машиной при испытаниях не применяют, поскольку их масса способна повлиять на измеряемую вибрацию.

Давление сжатого воздуха в системе питания поддерживают постоянным в соответствии с рекомендациями изготовителя и измеряют согласно ИСО 2787 непосредственно за соединительным шлангом. Давление в процессе испытаний не должно отклоняться от значения, установленного изготовителем, более чем на 0,2 бар.

8.2.2. Гидравлические машины

В процессе испытаний машина работает при номинальном расходе жидкости в соответствии с рекомендациями изготовителя. Работа машины должна быть стабильной и плавной. Перед началом измерений машину прогревают в течение приблизительно 10 мин. Расход жидкости измеряют и результат измерения заносят в протокол испытаний.

8.2.3. Электрические машины

В процессе испытаний машина работает при номинальном напряжении питания в соответствии с рекомендациями изготовителя. Работа машины должна быть стабильной и плавной. Напряжение питания измеряют и результат измерения заносят в протокол испытаний.

8.3. Другие влияющие величины

В процессе испытаний измеряют и регистрируют в протоколе испытаний прилагаемую силу подачи.

8.4. Факторы, характеризующие условия испытаний

Испытания проводят с применением поглотителя энергии, конструкция которого приведена в Приложении C.

Поглотитель энергии устанавливают на высоте, обеспечивающей удобную работу оператора, чьи руки согнуты в локтях под углом (90 +/- 10)° (см. рисунки 5 и 6). Трамбовку перемещают по поверхности уплотняемого материала в центре поглотителя энергии в пределах квадрата 100 x 100 мм. Работа ручной машины должна быть стабильной и плавной. Устройство нагружения не должно иметь существенных резонансов, способных оказать влияние на результат испытаний.

В процессе испытаний контролируют силу подачи, прилагаемую оператором, например, по показаниям весов, на которых стоит оператор. Силу подачи определяют по разности между показаниями весов и весом оператора.

Для каждого оператора проводят по пять измерений вибрации. Каждое измерение начинают по достижении машиной стабильного режима работы. Продолжительность измерения не должна быть менее 16 с.

8.5. Операторы

В испытаниях участвуют три оператора. Поскольку оператор оказывает существенное влияние на вибрацию машины, к испытаниям могут допускаться только те из них, что имеют достаточный опыт работы с трамбовками и способны правильно выполнять рабочие операции с их применением.

9.1. Регистрируемые значения параметров вибрации

Для каждой машины, представленной на испытания, выполняют по пять измерений вибрации с участием каждого из операторов.

Результаты измерений для каждой машины заносят в протокол испытаний, как показано в Приложении A (см. также 6.4).

Для данных, полученных с участием каждого из операторов и в каждой точке измерений, рассчитывают стандартное отклонение s_n-1, а также коэффициент вариации C_v по формулам:

где a_hvi - полное среднеквадратичное значение ускорения в i-м измерении серии из пяти измерений, м/с²;

- среднее арифметическое значений a_hvi в серии из пяти измерений, м/с²;

n - число измерений в серии измерений, n = 5.

Если окажется, что C_v превышает 0,15 или s_n-1 превышает 0,3 м/с², то необходимо провести тщательную проверку правильности выполнения процедуры испытаний, и в случае выявления ошибок повторить измерения. Если ошибок в проведении испытаний не обнаружено, то результаты измерений считают достоверными.

9.2. Заявляемые и подтверждаемые параметры вибрационной характеристики машины

Полученные в каждой точке измерений для каждого оператора значения , являющиеся средними арифметическими значений a_hvr в сериях из пяти измерений, усредняют по трем операторам, в результате чего получают значение a_h.

Если проводят испытания единичной машины, то в качестве заявляемого значения a_hd принимают максимальное из значений a_h по всем точкам измерений (двум точкам для машины с двумя рукоятками и одной точке для одноручной машины).

Если проводят испытания партии машин, то число испытуемых машин должно быть не менее трех. Для каждой точки измерений по результатам измерений a_h для всех машин вычисляют их среднее арифметическое значение . В качестве заявляемого значения a_hd принимают максимальное из значений по всем точкам измерений (двум точкам для машины с двумя рукоятками и одной точке для одноручной машины).

Параметры вибрационной характеристики a_hd и K должны быть представлены в соответствии с процедурой, установленной ЕН 12096 <1>. Если первой значащей цифрой заявляется единица, то значение a_hd должно быть представлено с точностью до двух с половиной значащих цифр (например, 1,20 м/с²; 14,5 м/с²). Если первой значащей цифрой заявляется любая цифра, кроме единицы, то значение a_hd должно быть представлено с точностью до двух значащих цифр (например 0,93 м/с²; 8,9 м/с²). В представлении K число цифр после десятичной запятой должно быть таким же, как и в представлении a_hd.

--------------------------------

<1> Процедура, установленная европейским региональным стандартом, без изменений перенесена в ГОСТ 12.1.012-2004 "Система стандартов безопасности труда. Вибрационная безопасность. Общие требования".

Значение K определяют в соответствии с ЕН 12096 на основе стандартного отклонения воспроизводимости (см. Приложение B).

В протоколе испытаний указывают следующие данные:

a) стандарт, в соответствии с которым проведены испытания (т.е. дают ссылку на настоящий стандарт);

b) название испытательной лаборатории;

c) дату испытаний и лицо, ответственное за их проведение;

d) сведения о машине (изготовитель, модель, заводской номер и т.п.);

e) заявляемые параметры вибрационной характеристики a_hd и K;

f) присоединяемые или вставные инструменты;

g) параметры системы питания (давление сжатого воздуха, электрическое напряжение и т.п.);

h) средства измерений (датчики вибрации, устройство регистрации данных, аппаратное и программное обеспечение);

i) точки и способы установки датчиков, направления измерений и все показания, снимаемые в процессе испытаний;

j) условия работы машины в процессе испытаний и значения величин в соответствии с 8.2 и 8.3;

k) подробные результаты испытаний (см. Приложение A).

Если положение датчиков или другие условия измерений были отличны от установленных настоящим стандартом, то эти отличия должны быть приведены в протоколе испытаний вместе с их обоснованием.

B.1. Общие положения

Параметр K, выражающийся в м/с², характеризует неопределенность заявленного параметра a_hd, а в случае испытания партии машин - изменения этого параметра внутри партии.

Сумма a_hd и K представляет собой тот предел, ниже которого с большой степенью вероятности находится параметр вибрации единичной машины и вибрационные параметры заданной большой доли машин в партии.

B.2. Испытания единичной машины

В случае испытаний единичной машины параметр K рассчитывают по формуле

где - стандартное отклонение воспроизводимости. В качестве оценки можно принять большее из двух значений, получаемых по формулам:

Примечание 1. Формула, приведенная в перечислении b), является эмпирической и может рассматриваться как определяющая нижний предел возможных значений s_R.

Для расчетов по формуле, приведенной в перечислении a), используют данные в точке измерений, где получено максимальное значение a_h, при этом

- среднее арифметическое значение выборочных дисперсий , рассчитанных по результатам пяти измерений для каждого j-го оператора (в 9.2 s_{rec j} обозначено s_n-1) по формуле

где n - число измерений для каждого оператора, равное пяти;

a_{hv ji} - значение полной вибрации для j-го оператора в i-м измерении;

- значение полной вибрации для j-го оператора, усредненное по пяти измерениям;

- выборочная дисперсия результатов измерений по трем операторам, рассчитываемая по формуле

где m - число операторов, равное трем;

- значение полной вибрации для j-го оператора, усредненное по пяти измерениям;

a_h - значение полной вибрации, усредненной по трем операторам;

a_hd - максимальное из всех значений a_h по всем точкам измерений (двум точкам для машин с двумя рукоятками и одной точке для одноручной машины).

Примечание 2. Значение s_R представляет собой оценку стандартного отклонения воспроизводимости результатов испытаний, выполненных в разных испытательных лабораториях. В настоящее время собрано недостаточно данных о воспроизводимости результатов испытаний, выполняемых в соответствии с настоящим стандартом, поэтому для оценки s_R использованы характеристики повторяемости результатов испытаний для отдельных моделей машин согласно ЕН 12096.

B.3. Испытания партии машин

В случае испытаний партии машин параметр K рассчитывают по формуле

где - параметр, характеризующий разброс значений вибрационного параметра по ансамблю машин. В качестве оценки можно принять большее из двух значений, рассчитываемых по формулам:

Вычисления по указанным формулам выполняют по данным измерений в точке, где получено максимальное значение , при этом

- значения для отдельных машин, вычисленные в соответствии с B.2 и усредненные по всем машинам партии;

- выборочная дисперсия, характеризующая разброс значений вибрационного параметра в партии и вычисляемая по формуле

где a_hl - измеренное значение a_h для l-й машины;

- среднее арифметическое значений a_hli по всем машинам;

p - число испытуемых машин (p >= 3).

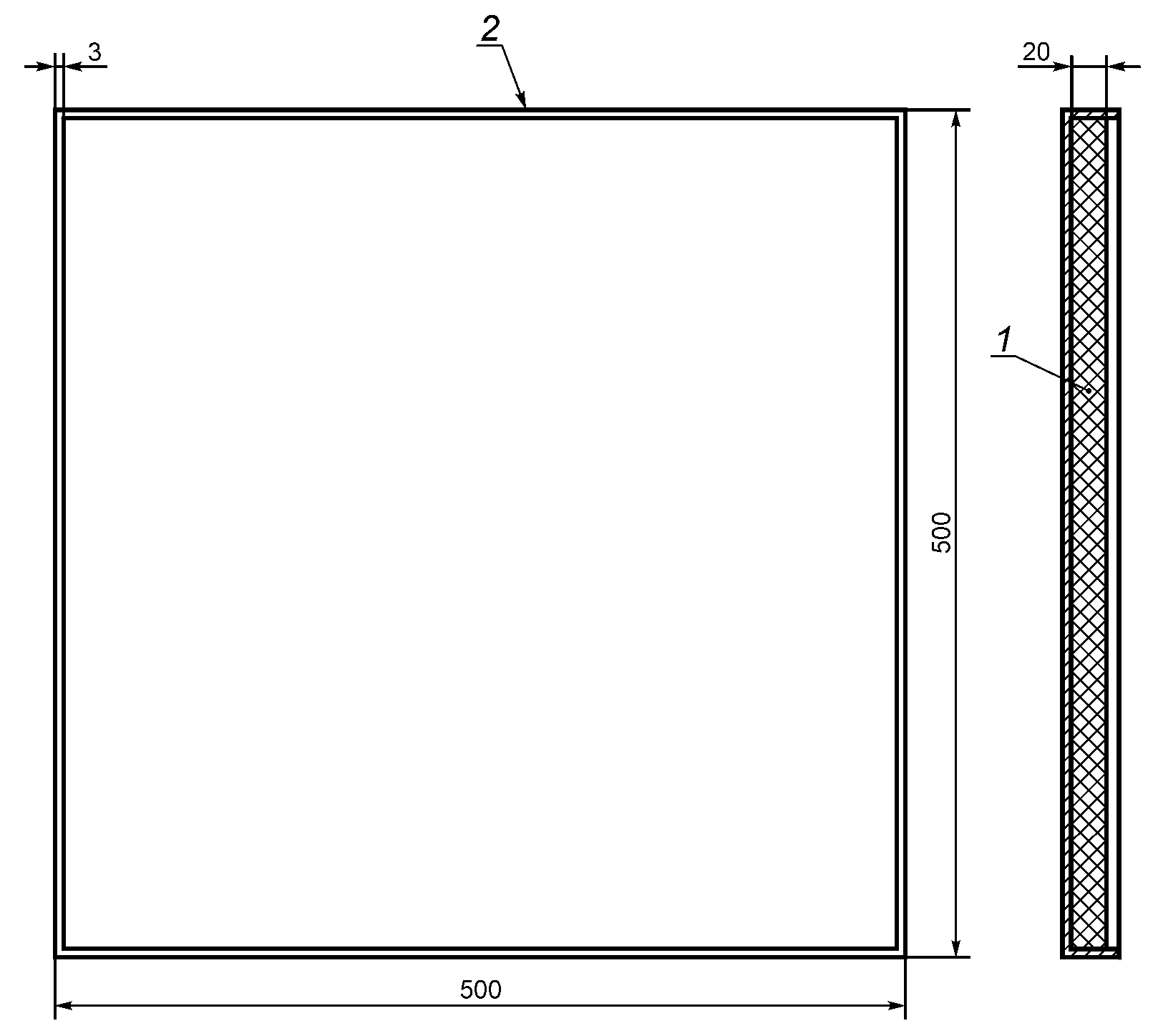

Поглотитель энергии, используемый при испытаниях трамбовок, состоит из стального ящика с квадратным основанием 500 x 500 мм с толщиной стенок приблизительно 3 мм, заполненного ударопоглощающим каучукоподобным материалом жесткостью от 40 до 50 единиц по шкале Шора и толщиной 20 мм (см. рисунок C.1).

Примечание. Установлено, что такое устройство обеспечивает поглощение и отражение ударной волны подобные тем, что имеют место при использовании трамбовок во время выполнения реальных рабочих операций.

Установленный поглотитель энергии не должен иметь резонансов в диапазоне частот измерения локальной вибрации, способных оказать существенное влияние на результат испытаний. Этого можно добиться, закрепив стальной ящик болтами на бетонном блоке массой не менее 400 кг.
