"ГОСТ Р 55012-2012. Национальный стандарт Российской Федерации. Энергетическая эффективность. Кондиционеры бытовые и аналогичные. Показатели энергетической эффективности и методы определения"
(утв. и введен в действие Приказом Росстандарта от 20.09.2012 N 392-ст)

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) на основе Директивы 2002/31/ЕС

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 039 "Энергосбережение, энергетическая эффективность, энергоменеджмент"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 20 сентября 2013 г. N 392-ст

4 Настоящий стандарт соответствует Директиве 2002/31/ЕС по выполнению Директивы 92/75/ЕЕС, касающейся маркировки этикеткой энергетической эффективности бытовых кондиционеров в части требований к классам и этикетке энергетической эффективности кондиционеров

5 ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт распространяется на бытовые кондиционеры, работающие от электрической сети системы электроснабжения общего назначения (далее - кондиционеры).

Настоящий стандарт не распространяется на кондиционеры:

- работающие от других источников энергии;

- с паро- и водо-водяным тепловым насосом;

- с холодопроизводительностью более 12 кВт.

Стандарт устанавливает классы энергетической эффективности кондиционеров, расчет индекса экономичности энергопотребления и содержание этикетки энергетической эффективности, прилагаемой к каждому кондиционеру.

В настоящем стандарте использована нормативная ссылка на стандарт EN 14511-3:2007 Кондиционеры, агрегатированные охладители жидкости и тепловые насосы с компрессорами и электроприводом для отопления и охлаждения помещений. Часть 3. Методы испытаний.

В настоящем стандарте применены термины с соответствующими определениями по ГОСТ 26963 и ГОСТ Р ЕН 14511-1.

Класс энергетической эффективности кондиционеров, работающих в режиме воздушного охлаждения, устанавливают в соответствии с таблицами 1 - 3.

Индекс экономичности энергопотребления в режиме охлаждения EEI определяют по формуле

где Q₀ - холодопроизводительность кондиционера, кВт;

N_k1 - расход электроэнергии в режиме охлаждения, кВт.

Класс энергетической эффективности кондиционеров, работающих в режиме водяного охлаждения устанавливают в соответствии с таблицами 4 и 5.

Класс энергетической эффективности кондиционеров, работающих в режиме охлаждения или нагрева, с воздушным охлаждением устанавливают в соответствии с таблицами 6 - 8.

Индекс экономичности энергопотребления в режиме нагрева E определяют по формуле

где Q - теплопроизводительность кондиционера, кВт;

N_k2 - расход электроэнергии в режиме нагрева, кВт.

Класс энергетической эффективности кондиционеров, работающих в режиме охлаждения или нагрева, с водяным охлаждением определяют в соответствии с таблицами 9 и 10.

5.1 Этикетка энергетической эффективности должна содержать следующие сведения о кондиционерах:

а) работающих в режиме охлаждения:

- наименование или торговую марку изготовителя;

- обозначение модели;

- класс энергетической эффективности;

- ежегодный расход электроэнергии в режиме охлаждения (приблизительно 500 рабочих часов в год при полной нагрузке), кВт;

- холодопроизводительность, кВт;

- индекс экономичности энергопотребления в режиме охлаждения при полной нагрузке;

- тип кондиционера (против соответствующего типа должна быть расположена стрелка);

- способ охлаждения: воздушное или водяное (против соответствующего типа должна быть расположена стрелка);

- корректированный уровень звуковой мощности, дБА (при необходимости);

б) работающих в режиме охлаждения или нагрева:

- наименование или торговую марку изготовителя;

- обозначение модели;

- класс энергетической эффективности;

- ежегодный расход электроэнергии в режиме охлаждения (приблизительно 500 рабочих часов в год при полной нагрузке), кВт;

- холодопроизводительность, кВт;

- индекс экономичности энергопотребления в режиме охлаждения при полной нагрузке;

- тип кондиционера (против соответствующего типа должна быть расположена стрелка);

- способ охлаждения: воздушное или водяное (против соответствующего типа должна быть расположена стрелка);

- теплопроизводительность, кВт;

- класс энергетической эффективности (в режиме нагрева);

- корректированный уровень звуковой мощности, дБА (при необходимости).

5.2 Этикетка энергетической эффективности должна прилагаться к каждому кондиционеру, а при демонстрации кондиционера, выставленного торговым предприятием для продажи, размещаться так, чтобы быть хорошо видной при осмотре потенциальным покупателем.

5.3 Форма этикетки энергетической эффективности приведена в приложении А.

6.1 Условия проведения испытаний для определения класса энергетической эффективности кондиционеров приведены в EN 14511-2 (приложение А), допустимые отклонения от заданных значений - в EN 14511-3.

6.2.1 Для определения класса энергетической эффективности кондиционеров холодопроизводительность (теплопроизводительность) устанавливают по калориметрическому методу, приведенному в EN 14511-3 (приложение А).

6.2.2 Расход электроэнергии в режиме охлаждения (нагрева) определяют по EN 14511-3.

6.2.3 Класс энергетической эффективности различных видов кондиционеров устанавливают в соответствии с Правилами определения производителями и импортерами класса энергетической эффективности товара и иной информации об этой характеристике.

6.2.4 Корректированный уровень звуковой мощности, который должен быть отражен в этикетке энергетической эффективности, определяют по ГОСТ Р 51401-99 (ИСО 3744-94) Шум машин. Определение уровней звуковой мощности источников шума по звуковому давлению. Технический метод в существенно свободном звуковом поле над звукоотражающей плоскостью.

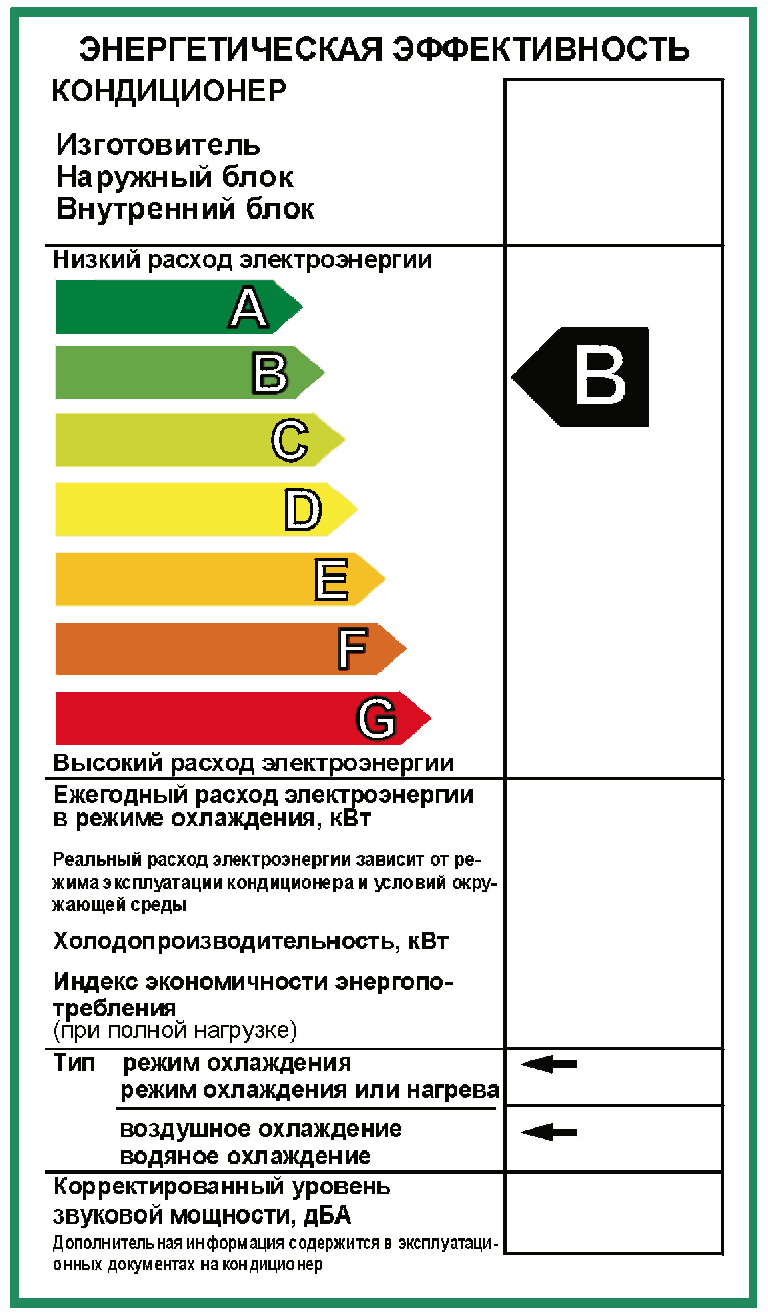

А.1 Форма заполнения этикетки энергетической эффективности приведена на рисунке А.1.

Пример 00-70-X-00: 0% голубого, 70% пурпурного, 100% желтого, 0% черного.

А.2.1 При оформлении этикетки энергетической эффективности для обозначения указателей (стрелок) можно использовать следующие цвета: голубой, пурпурный, желтый, черный.

Пример условного обозначения цвета элемента этикетки энергетической эффективности:

07X0: 0% голубого, 70% пурпурного, 100% желтого, 0% черного.

А.2.2 Цвет указателей (стрелок) этикетки энергетической эффективности, обозначающий ее класс, соответствует цвету краски, получаемой в результате смешения следующих композиций:

Высший класс X0X0: 100% голубой; 0% пурпурной; 100% желтой; 0% черной;

Второй класс 70X0: 70% голубой; 0% пурпурной; 100% желтой; 0% черной;

Третий класс 30X0: 30% голубой; 0% пурпурной; 100% желтой; 0% черной;

Четвертый класс 00X0: 0% голубой; 0% пурпурной; 100% желтой; 0% черной;

Пятый класс 03X0: 0% голубой; 30% пурпурной; 100% желтой; 0% черной;

Шестой класс 07X0: 0% голубой; 70% пурпурной; 100% желтой; 0% черной;

Последний класс 0XX0: 0% голубой; 100% пурпурной; 100% желтой; 0% черной.

А.2.3 Цвет контурных линий этикетки энергетической эффективности:

X070: 100% голубого; 0% пурпурного; 70% желтого; 0% черного.

А.2.4 Цвет текста этикетки энергетической эффективности:

000X: 0% голубого; 0% пурпурного; 0% желтого; 100% черного.

А.2.5 Фон этикетки энергетической эффективности - белый.
