По МЭК 60745-1.
По МЭК 60745-1 со следующим дополнением:
5.2 Дополнение:
Для испытаний по 19.104 может потребоваться один дополнительный образец.
По МЭК 60745-1.
По МЭК 60745-1 со следующими дополнениями:
8.1 Дополнение:
На машину должны быть нанесены рекомендации и предупреждения по безопасности на одном из официальных языков страны, где проводится ее сбыт.
Для машин с классом защиты ниже IPX4:
"Не подвергать воздействию дождя".
Для машин с питанием от электросети:
"Немедленно вынуть вилку из сети в случае повреждения или пореза кабеля".
Вместо надписей на машину могут быть нанесены графические символы, указанные в приложении АА.
При использовании иных графических символов они должны соответствовать ИСО 3864-3.
8.12.1.1 Дополнение:
Предупреждения по безопасности машин для подрезки живой изгороди:
- Не приближайте режущие лезвия к себе. Не убирайте срезанный материал и не удерживайте его во время движения режущих лезвий. При удалении застрявшего материала выключайте машину. Невнимательность, в том числе в короткий промежуток времени, в процессе работы машины для подрезки живой изгороди и кустарника может привести к тяжелому телесному повреждению.
- Переносите машину для подрезки живой изгороди за рукоятку при неподвижном режущем механизме. Обязательно перевозите и храните ее с надетым чехлом на режущий механизм. При правильном обращении с машиной для подрезки живой изгороди уменьшается вероятность телесного повреждения режущими лезвиями.
- Удерживайте машину только за изолированную поверхность рукояток, так как режущие лезвия могут прикоснуться к ее скрытой проводке или кабелю. При прикосновении режущих лезвий к находящемуся под напряжением проводнику доступные металлические части ручной машины могут попасть под напряжение и вызвать поражение оператора электрическим током.
- Не допускайте попадания кабеля в зону резания. Во время работы он может быть не виден в кустарнике и случайно перерезан.
8.12.2 Дополнение к перечислению b):
101) Рекомендация по проверке наличия в кустарнике инородных предметов, таких, например, как проволочные изгороди
102) Рекомендация по применению защитно-отключающего устройства с током срабатывания не более 30 мА
103) Указания об удержании машины во время работы, например двумя руками, если имеются две рукоятки.
По МЭК 60745-1.
По МЭК 60745-1.
По МЭК 60745-1.
По МЭК 60745-1 со следующим изменением:
12.4 Замена:
Машина должна проработать при номинальной потребляемой мощности или номинальном токе в течение 30 мин. Превышение температуры измеряется в конце рабочего цикла.
По МЭК 60745-1.
По МЭК 60745-1.
По МЭК 60745-1.
По МЭК 60745-1.
По МЭК 60745-1 со следующим дополнением:
17.2 Дополнение:
По мере необходимости во время испытания смазывайте режущий механизм для уменьшения трения между движущимися лезвиями.
По МЭК 60745-1.
По МЭК 60745-1 со следующими дополнениями:
19.1 Дополнение:
Требования этого пункта не относятся к тем движущимся частям и защитным устройствам, которые отдельно оговорены в 19.102 и 19.103.
19.101 Рукоятки:
Количество рукояток должно соответствовать указанным в таблице 101.
Конструкция рукояток должна обеспечивать возможность захвата каждой из них одной рукой, длина которого не менее 100 мм. У рукоятки в виде скобы или замкнутой (П-образной) этот размер относится к внутренней длине поверхности захвата. В прямых рукоятках он равен полной длине между корпусом и концом. Вокруг зоны охвата рукоятки должен быть предусмотрен радиальный зазор не менее 25 мм.
Если корпус двигателя отвечает указанным требованиям, он может считаться рукояткой.
Длина захвата рукоятки в виде скобы или замкнутой включает любую длину по прямой или кривой с радиусом более 100 мм вместе с любым радиусом сопряжения, но не более 10 мм на одном или обоих концах поверхности захвата.
Если прямая (Т-образная) рукоятка имеет центральную опору, длину захвата рукояток с контуром захвата (за исключением центральной опоры) рассчитывают следующим образом:
- менее 80 мм как сумму двух частей по обе стороны опоры;
- больше или равной 80 мм как полную длину из конца в конец.
Если в части рукоятки находится привод органа управления режущими лезвиями, ее длину следует включать в общую длину захвата рукоятки. Выемки под руку или подобные профильные участки при расчете этой длины не учитывают.
Рукоятки должны быть надежно зафиксированы от перемещения. Если они имеют регулировку, не допускается возможность их фиксации в положении, противоречащем требованиям настоящего стандарта.
Если рукоятки регулируются без помощи инструмента, не допускается изменение их положения во время работы режущего механизма. В противном случае должна отсутствовать возможность его включения.
Соответствие требованиям проверяется осмотром и измерениями.
Не допускается возможность касания любой рукояткой движущегося режущего лезвия распрямленными пальцами.
Соответствие проверяется следующим испытанием.

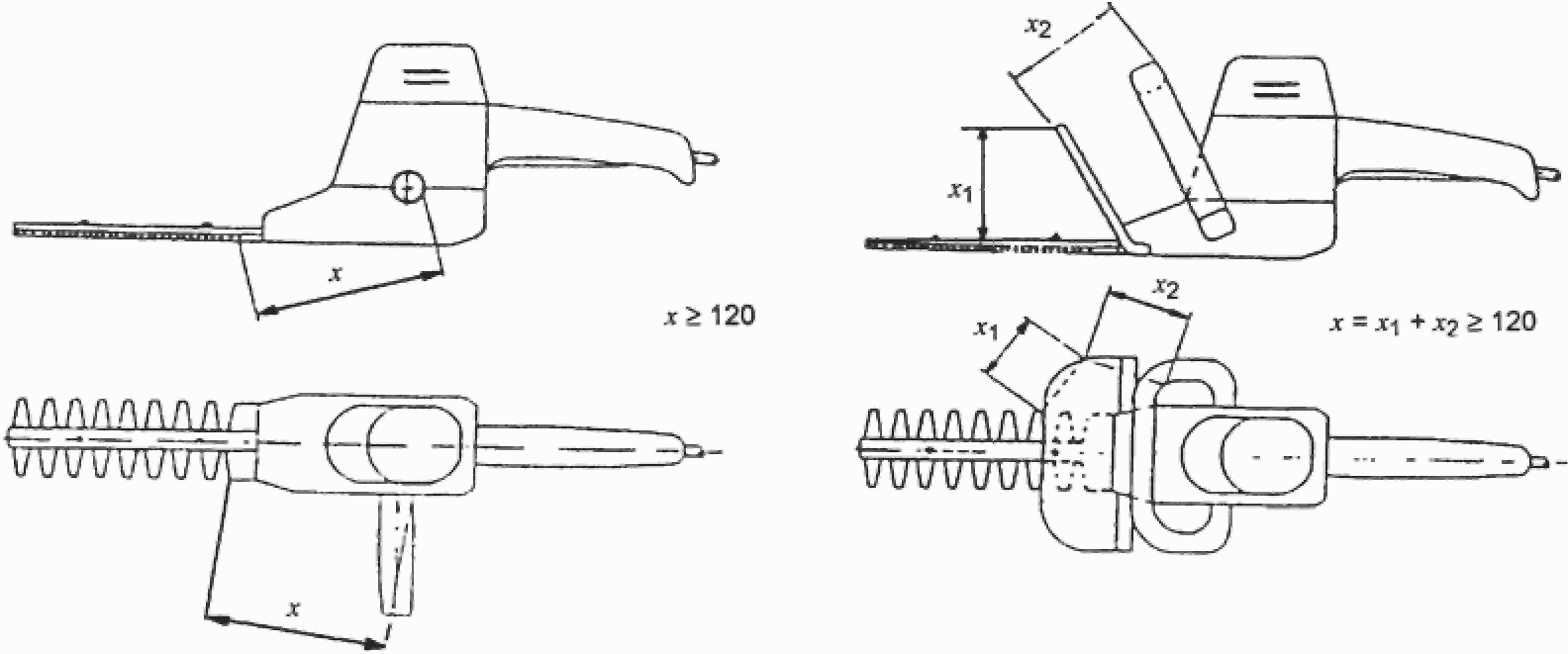

Это требование выполняется, если все рукоятки расположены так, что расстояние "x" от любой из них до режущего лезвия составляет не менее 120 мм (см. рисунок 105).
При наличии ограждения расстояния "x1" и "x2" необходимо измерять по кратчайшей линии от задней стороны рукоятки через край ограждения до ближайшей режущей кромки лезвия (см. рисунок 105).
Для защиты от соприкосновения с режущим лезвием конструкция машин должна отвечать требованиям одной из категорий, приведенных в таблице 101.
Таблица 101

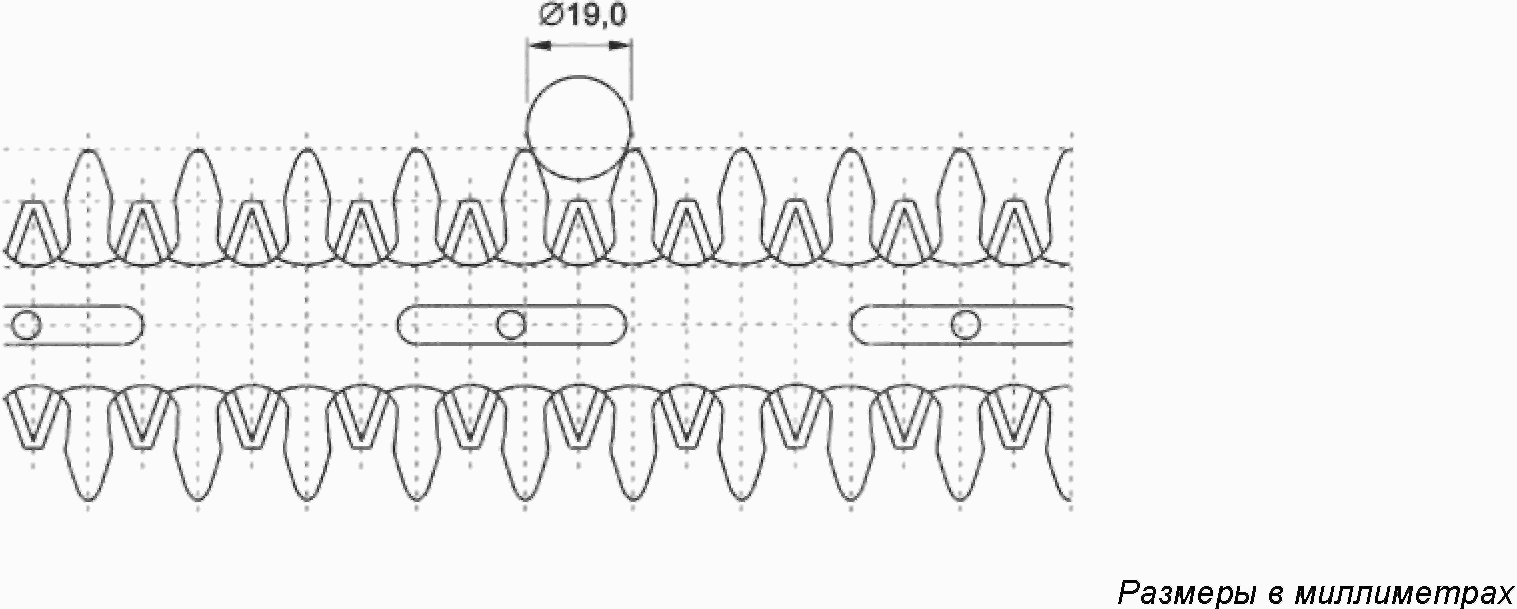

При испытании машин категории 3 щуп диаметром 19 мм (см. рисунок 107) не должен касаться ни одного зуба режущего лезвия (заточенного зуба).
Если режущий механизм выполнен в соответствии с рисунками 106 и 107, закругленные вершины должны располагаться по всей его длине, а если в соответствии с рисунком 108, - до конца, удаленного не менее чем на 400 мм от любой точки задней поверхности передней рукоятки (см. рисунок 109). Если передняя рукоятка находится между концами режущего механизма, закругленные вершины должны располагаться между первым зубом режущего лезвия и точкой на расстоянии не менее 400 мм от задней поверхности рукоятки.
Закругленные вершины не требуются для машин категории 4 с исполнением режущего лезвия в соответствии с рисунком 108 - только при наличии двух рукояток, причем передняя жестко прикреплена к стороне (краю) одностороннего режущего механизма.
Для обеспечения обзора режущих лезвий во время работы, по меньшей мере, 50% площади верхней поверхности режущего механизма машин категории 3, за исключением зоны расположения предупредительной таблички и поверхностей взаимного скольжения режущих лезвий, должны быть окрашены в хорошо различимый стойкий ярко-красный, ярко-желтый или ярко-оранжевый цвет, резко контрастирующий с зеленым. Окрашенная часть должна занимать, по меньшей мере, 90% длины режущего механизма при измерении от наружного конца.
Соответствие требованиям проверяется осмотром и измерением.
Время остановки режущего механизма должно соответствовать значениям, приведенным в таблице 101, при условии регулирования и смазки машины в соответствии с рекомендациями изготовителя.
Соответствие требованию проверяется испытанием по 19.104.2 с учетом условий согласно 19.104.1.
19.104.1 При контроле времени остановки лезвия машина должна быть собрана таким образом и иметь средства измерения, не влияющие на результаты испытания. При использовании внешнего пускового устройства оно также не должно воздействовать на результаты теста.
Способ управления машиной во время испытания должен быть таким, чтобы орган управления режущим лезвием быстро отпускался и автоматически переходил из крайнего положения "включено" в положение "выключено". Необходимо предусмотреть устройство для регистрации момента отпускания данного органа управления.
Частота ходов режущих лезвий должна быть равна максимальной.
Погрешность средств измерения частоты вращения (частоты ходов) не более +/- 2,5%, суммарная погрешность средств измерения времени - не более +/- 25 мс.
Каждый цикл должен состоять из следующей последовательности операций:
- пуск машины и набор режущими лезвиями максимальной частоты ходов (время операции ts);
- кратковременная выдержка на максимальной частоте до ее стабилизации (время операции tr);
- отпускание органа управления режущим лезвием и время до его остановки (время операции tb);
- кратковременная выдержка перед началом следующего цикла (время операции to).
Полное время одного цикла tc в секундах равно:
tc = ts + tr + tb + to
Суммарное время испытательных операций, когда машина включена (ts + tr) и выключена (tb + to), определяется изготовителем, но не должно превышать 100 с во включенном и 20 с в выключенном состояниях.
Примечание - Это испытание не соответствует нормальной эксплуатации, поэтому время указанных операций устанавливает изготовитель во избежание преждевременного износа или повреждения машины.
Перед началом испытания необходимо выполнить десять операций включения-выключения органа управления режущим лезвием, при этом режущий механизм и устройство остановки должны быть отрегулированы в соответствии с инструкциями изготовителя.
Время остановки измеряется с момента отпускания органа управления режущим лезвием до выхода его в конечную точку последнего полного хода. При наличии двух органов управления режущим лезвием для каждого из них выполняется половина испытательных циклов и измерений.
19.104.2 В машинах, механизм остановки которых может регулироваться и обслуживаться, а изготовитель предоставляет указания пользователю о регулярном проведении этих работ, количество последовательных циклов испытаний должно равняться 300. Измерение времени остановки режущих лезвий должно выполняться в течение первых 6 и последних 6 циклов каждой серии из 50 циклов последовательных испытаний. Во время испытания никакие регулирования не выполняются.
Для машин с нерегулируемым механизмом остановки количество последовательных циклов испытаний должно равняться 2506. Измерение времени остановки режущего лезвия должно выполняться в течение первых 6 и последних 6 циклов каждой серии из 500 циклов последовательных испытаний. Машину необходимо смазывать в соответствии с инструкциями изготовителя.
Никакие иные величины времени не регистрируются.
Каждая из полученных величин времени остановки не должна превышать значений, указанных в таблице 101. Если образец выходит из строя до отработки полного числа циклов, а в остальном отвечает требованиям данного испытания, то
- машина ремонтируется, если не затронут механизм остановки, и испытания продолжаются, либо
- если машину невозможно отремонтировать, испытывается дополнительный образец, который должен полностью отвечать требованиям данного пункта.
Испытания могут проводиться с перерывами, однако любой интервал (или интервалы) работы можно прекращать только после 6 циклов измерений.

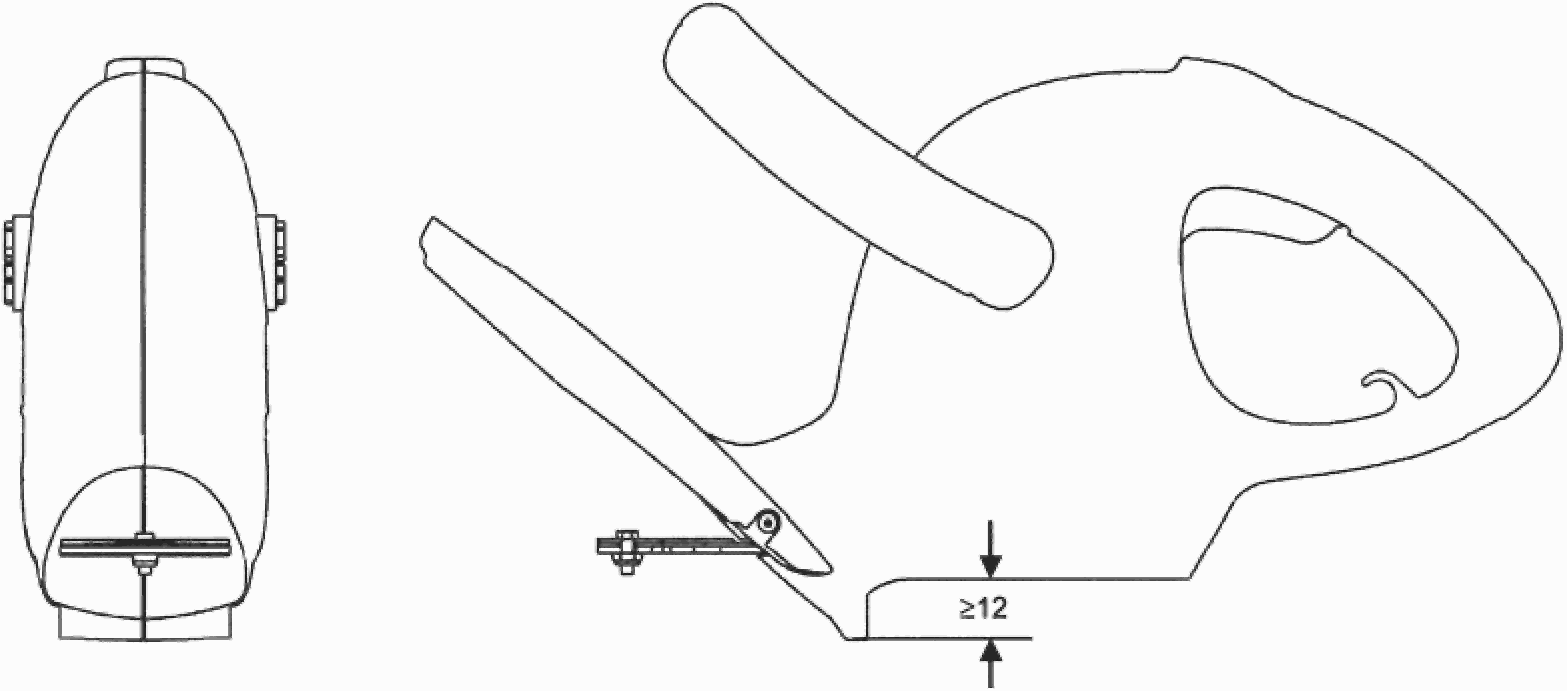

Машины категории 3 (см. рисунок 111) должны иметь барьер между режущими лезвиями и нижней поверхностью, которая, вероятно, будет удерживаться пользователем. Этот барьер должен выступать на расстояние не менее 12 мм относительно нижней поверхности машины при измерении в плоскости, проходящей по оси режущего лезвия. Барьер должен иметь конструкцию, при которой исключается вероятность его использования в качестве поверхности захвата.
Соответствие требованию проверяется осмотром и измерением.
19.106 Защитный чехол режущего механизма.
Вместе с машиной должен поставляться защитный чехол для режущего механизма в периоды, когда она не работает, во избежание телесных повреждений при транспортировании и хранении. Чехол не должен спадать, когда режущий механизм направлен вертикально вниз.
Соответствие требованию проверяется осмотром и ручным опробованием.
По МЭК 60745-1.
По МЭК 60745-1 со следующим изменением:
21.18 Замена:
Машина должна иметь, по меньшей мере, один сетевой выключатель, включение которого проводится прежде включения органа управления режущим лезвием. Не допускается установка устройства фиксации его включенного положения, при этом режущий механизм должен останавливаться при отпускании любого органа управления.
Машина должна иметь один или два органа управления режущим лезвием (см. таблицу 101) и конструкцию, сводящую к минимуму опасности, вызванные непреднамеренным пуском. Это требование считается выполненным в одном из случаев, если машина:
- относится к категориям 1 - 3 (см. таблицу 101), при этом орган управления режущим лезвием требует при включении выполнения двух раздельных и разнородных действий прежде чем начнет работать режущий механизм;
- имеет две рукоятки с органами управления режущим лезвием в каждой из них, при этом режущий механизм будет работать только в случае, когда оба находятся во включенном положении.
Соответствие требованию проверяется осмотром.
По МЭК 60745-1.
По МЭК 60745-1.
По МЭК 60745-1.
По МЭК 60745-1.
По МЭК 60745-1.
По МЭК 60745-1.
По МЭК 60745-1.
По МЭК 60745-1.
По МЭК 60745-1.
По МЭК 60745-1.

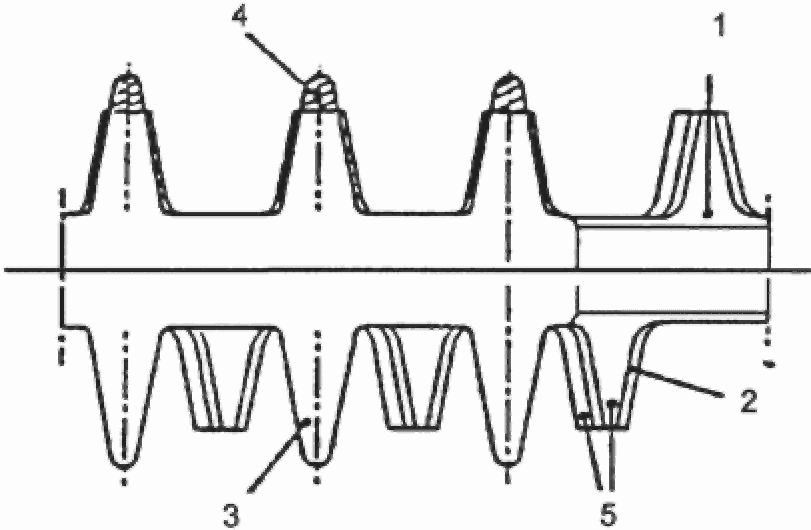

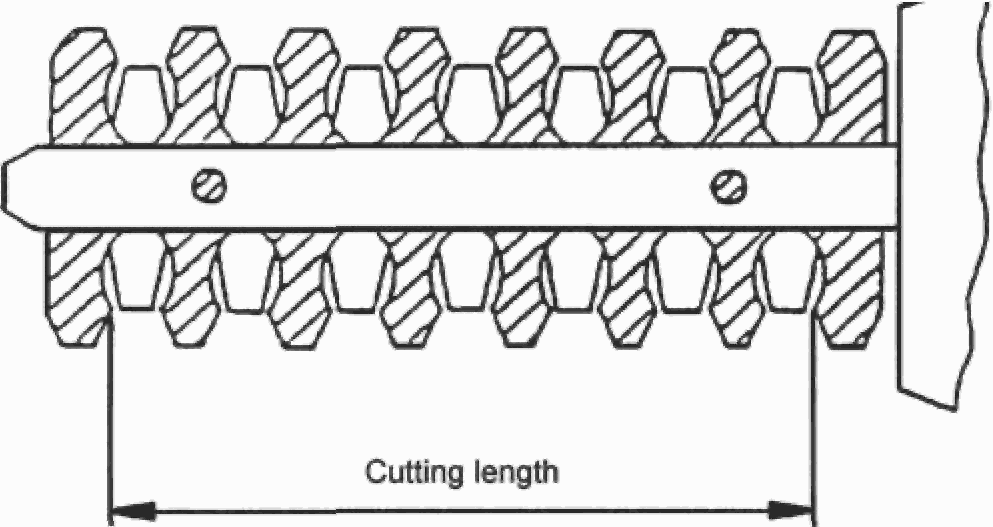

![]() 1 - режущее лезвие; 2 - зуб режущего лезвия;
3 - ножевое полотно; 4 - закругленная вершина;
5 - режущий механизм

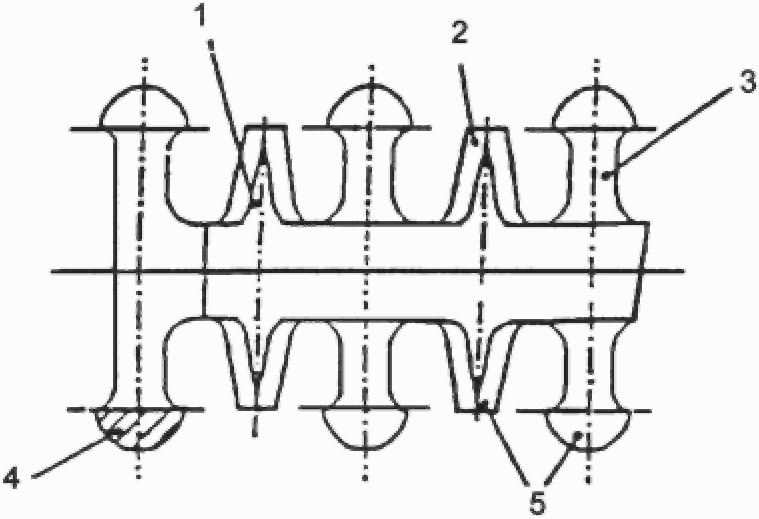

![]() 1 - режущее лезвие; 2 - зуб режущего лезвия;
3 - ножевое полотно; 4 - закругленная вершина;
5 - режущий механизм

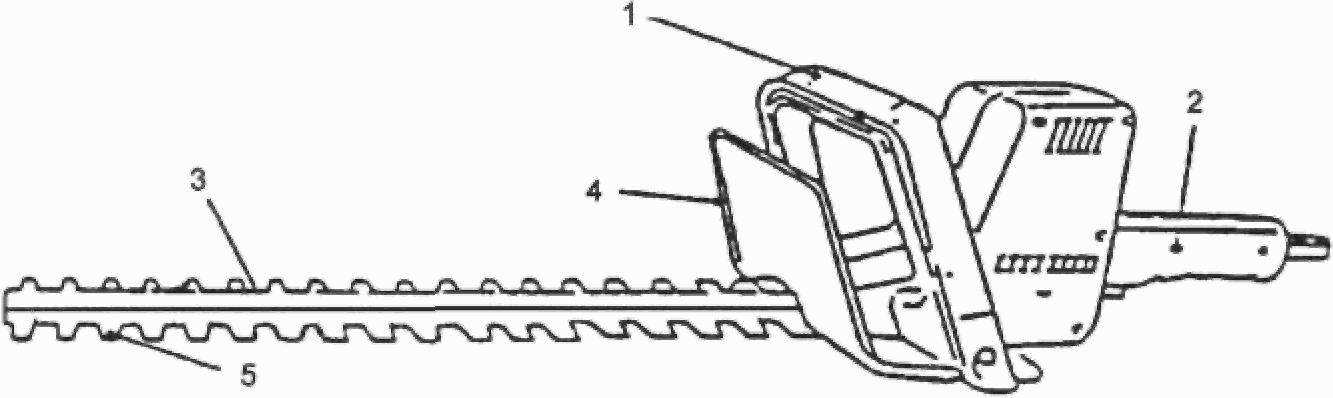

![]() ![]() 1 - передняя рукоятка; 2 - задняя рукоятка;
3 - режущий механизм; 4 - ограждение;
5 - зуб режущего лезвия

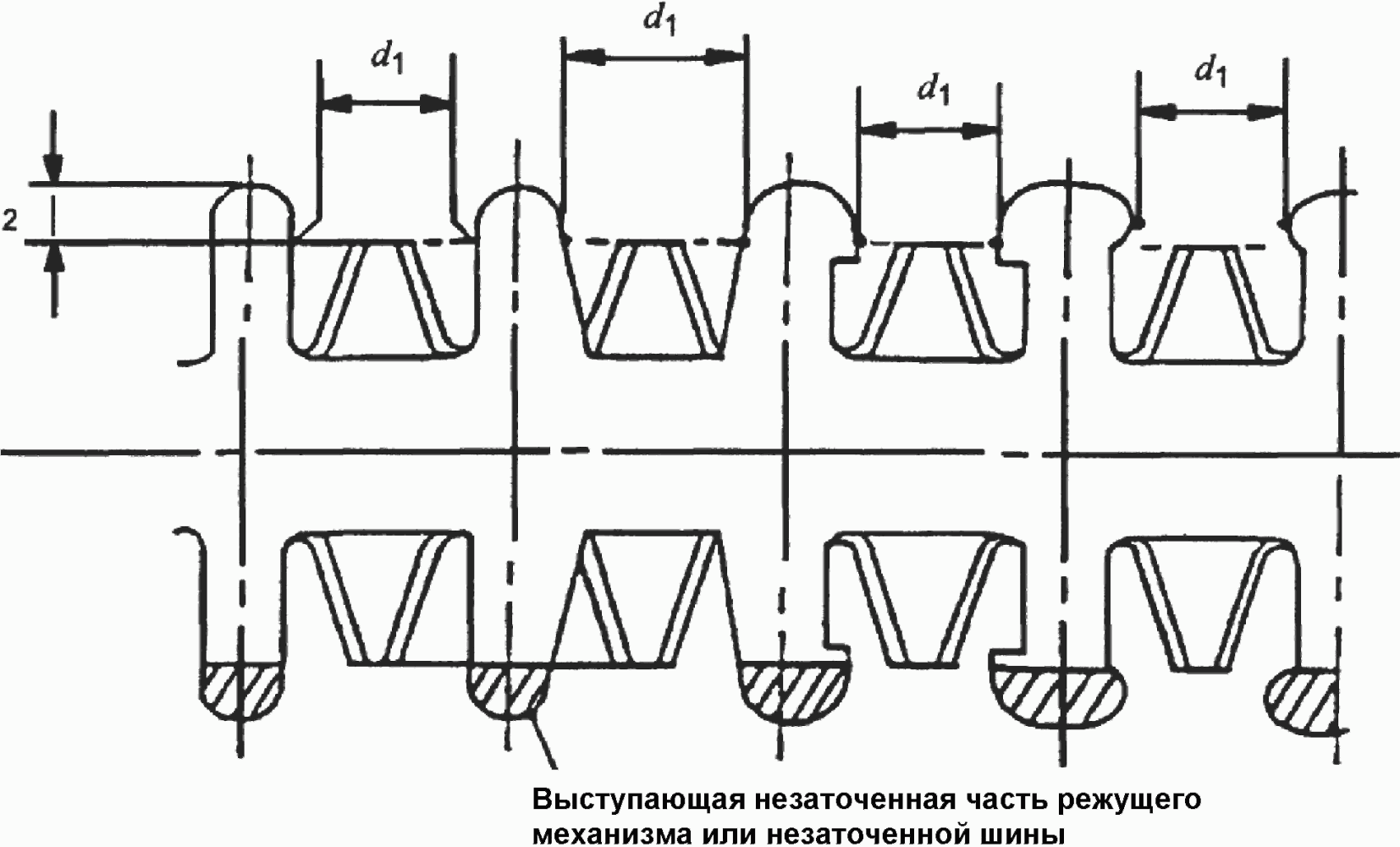

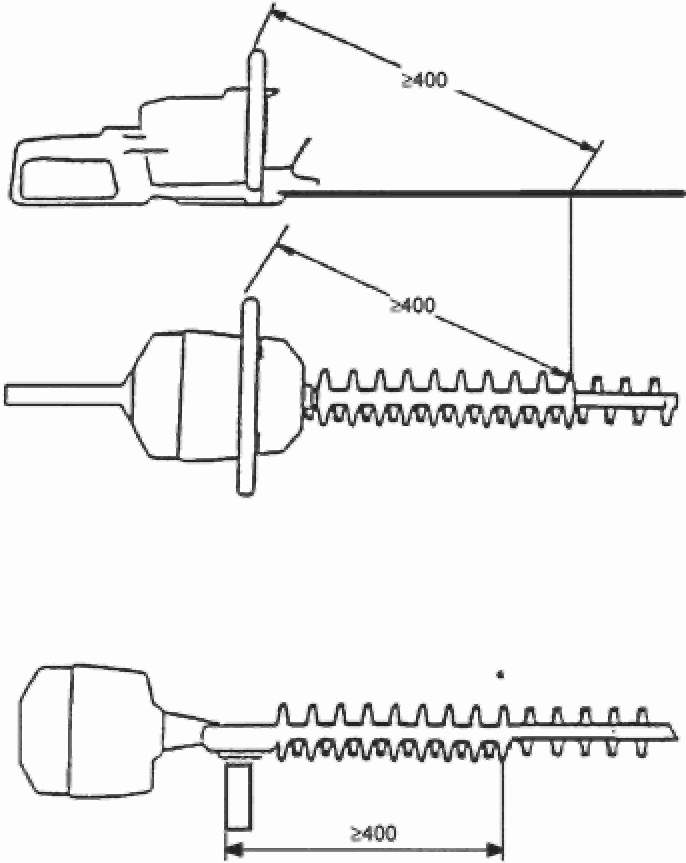

![]() ![]() d1 <= 8 мм - минимальное расстояние между соседними
незаточенными выступами, измеренное по линии, проходящей
через вершину зуба режущего элемента;
d2 >= 8 мм - минимальная высота незаточенных выступов
Режущий механизм может быть односторонним или двухсторонним.

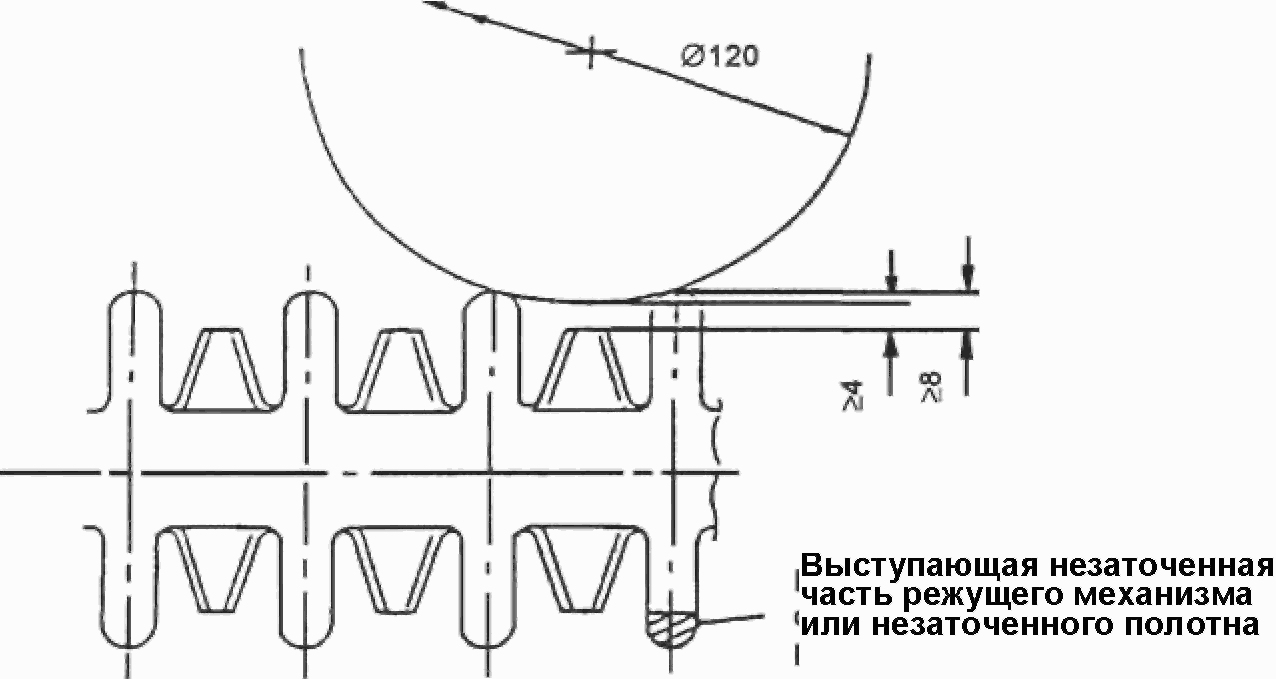

для категорий 1 и 2 (см. таблицу 101)
![]() Режущий механизм может быть односторонним или двухсторонним.
(см. таблицу 101)
![]() Режущий механизм может быть односторонним или двухсторонним.
(см. таблицу 101)
![]() закругленных вершин

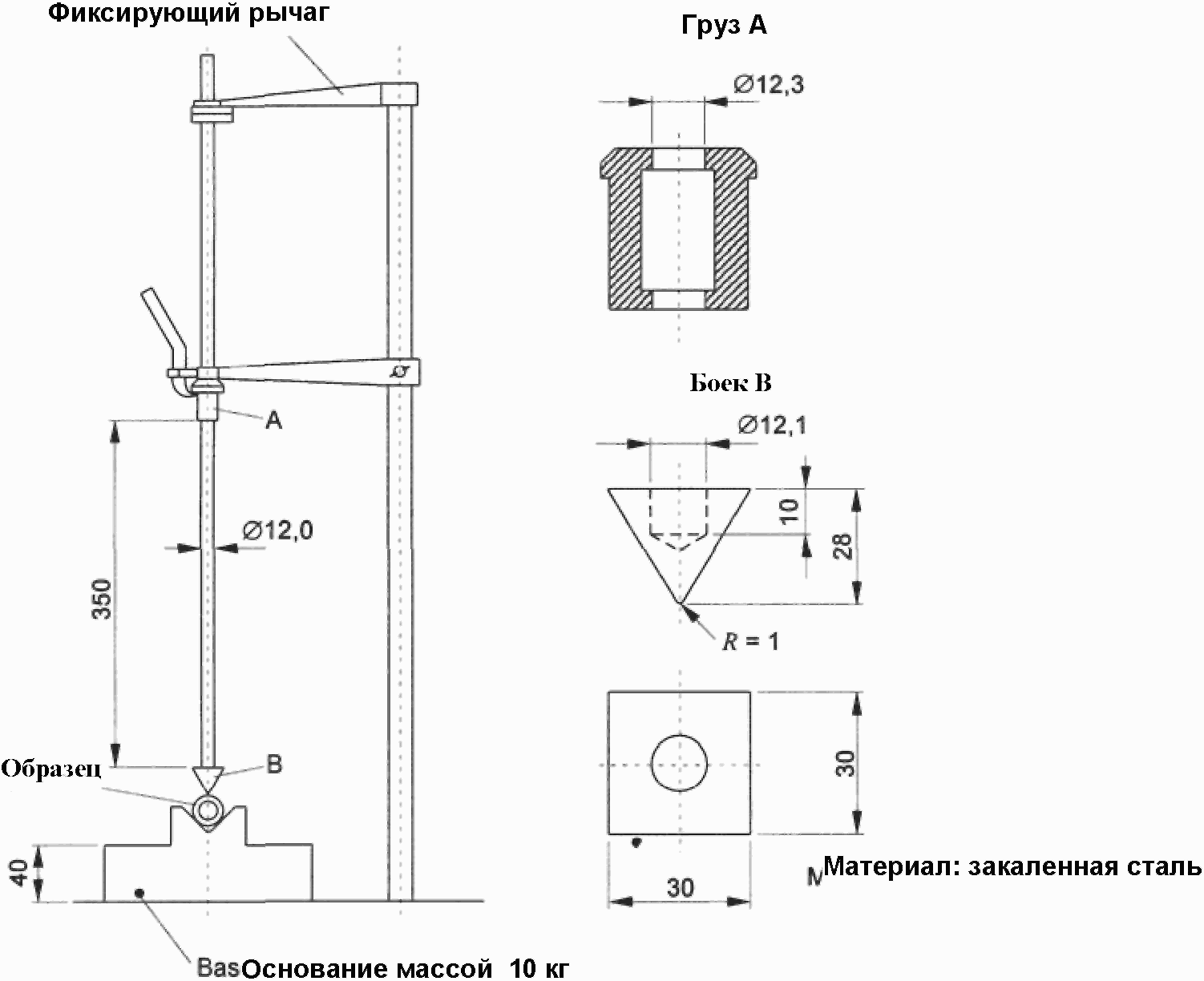

![]() Рисунок 110 - Устройство для ударного испытания
изоляции рукояток
![]() По МЭК 60745-1 со следующими изменениями:
(обязательное)
АККУМУЛЯТОРНЫЕ МАШИНЫ И АККУМУЛЯТОРНЫЕ БАТАРЕИ
К.1 Дополнение:
Применяют все пункты настоящего стандарта, если иное в данном приложении не указано.
К.8.12.1.1 Замена 3 и 4 абзацев:
Удерживайте ручную машину только за изолированную поверхность захвата, так как режущее лезвие может прикоснуться к скрытой проводке. При прикосновении лезвий к находящемуся под напряжением проводу открытые металлические части ручной машины могут попасть под напряжение и вызвать поражение оператора электрическим током.
К.8.12.2 b) 102) Не применяются.
К.12.4 Не применяются.
К.17.2 Не применяются.
(обязательное)
АККУМУЛЯТОРНЫЕ МАШИНЫ И АККУМУЛЯТОРНЫЕ БАТАРЕИ,
ПРЕДУСМАТРИВАЮЩИЕ СОЕДИНЕНИЕ С СЕТЬЮ
ИЛИ НЕИЗОЛИРОВАННЫМИ ИСТОЧНИКАМИ ПИТАНИЯ
L.1 Дополнение:
Применяют все пункты настоящего стандарта, если иное в данном приложении не указано.
(справочное)
ССЫЛОЧНЫМ НАЦИОНАЛЬНЫМ СТАНДАРТАМ РОССИЙСКОЙ ФЕДЕРАЦИИ
Таблица ДА.1
По МЭК 60745-1
