"ГОСТ Р 52366-2005. Национальный стандарт Российской Федерации. Бандажи черновые для локомотивов железных дорог широкой колеи. Типы и размеры"
(утв. Приказом Ростехрегулирования от 03.08.2005 N 203-ст)
(ред. от 15.11.2012)

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".

1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт железнодорожного транспорта" Министерства путей сообщения Российской Федерации (ВНИИЖТ МПС России).

2. Внесен Техническим комитетом по стандартизации ТК 367 "Чугун, прокат и металлоизделия".

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 3 августа 2005 г. N 203-ст.

4. Введен впервые.

Настоящий стандарт распространяется на черновые бандажи для колесных пар локомотивов (электровозов, тепловозов, паровозов) железных дорог и устанавливает их типы и размеры.

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 398-2010. Бандажи черновые для железнодорожного подвижного состава. Технические условия

(в ред. Изменения N 1, утв. Приказом Росстандарта от 15.11.2012 N 882-ст)

ГОСТ 11018-2011. Колесные пары тягового подвижного состава железных дорог колеи 1520 мм. Общие технические условия

(в ред. Изменения N 1, утв. Приказом Росстандарта от 15.11.2012 N 882-ст)

ГОСТ 26877-91. Металлопродукция. Методы измерения отклонений формы.

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоящем стандарте применен следующий термин с соответствующим определением:

3.1. Черновой бандаж: бандаж, подвергнутый после формообразования термической обработке и подлежащий дальнейшей механической обработке.

(п. 3.1 в ред. Изменения N 1, утв. Приказом Росстандарта от 15.11.2012 N 882-ст)

4.1. Черновые бандажи подразделяют:

по типам: 1 - с гребнем, 2 - без гребня;

по толщине чистовых бандажей на модификации: 75; 80; 85; 90 мм;

по внутреннему диаметру: 620; 690; 740; 790; 890; 900; 1010; 1060; 1090; 1160; 1240; 1340; 1690 мм;

по диаметру по кругу катания: 786; 856; 906; 956; 1056; 1066; 1086; 1206; 1226; 1256; 1326; 1356; 1406; 1506; 1856 мм.

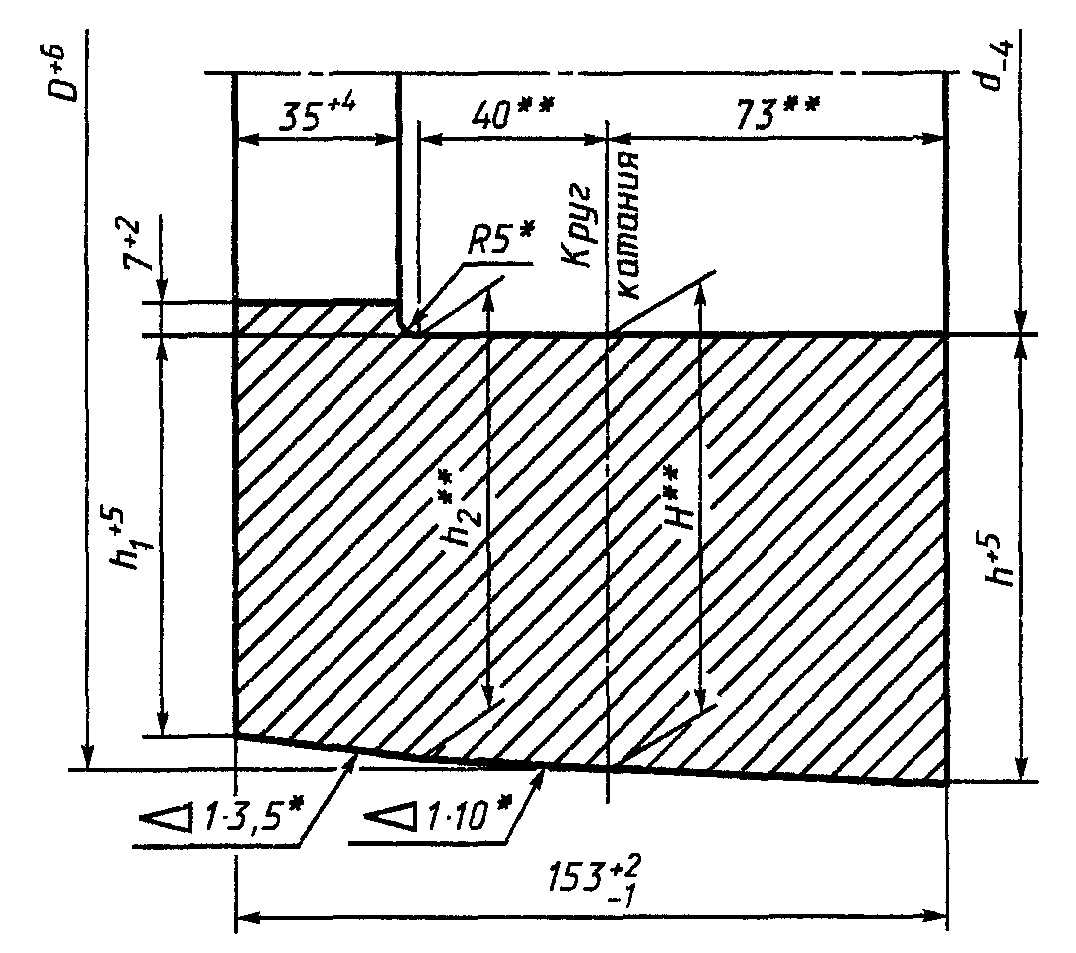

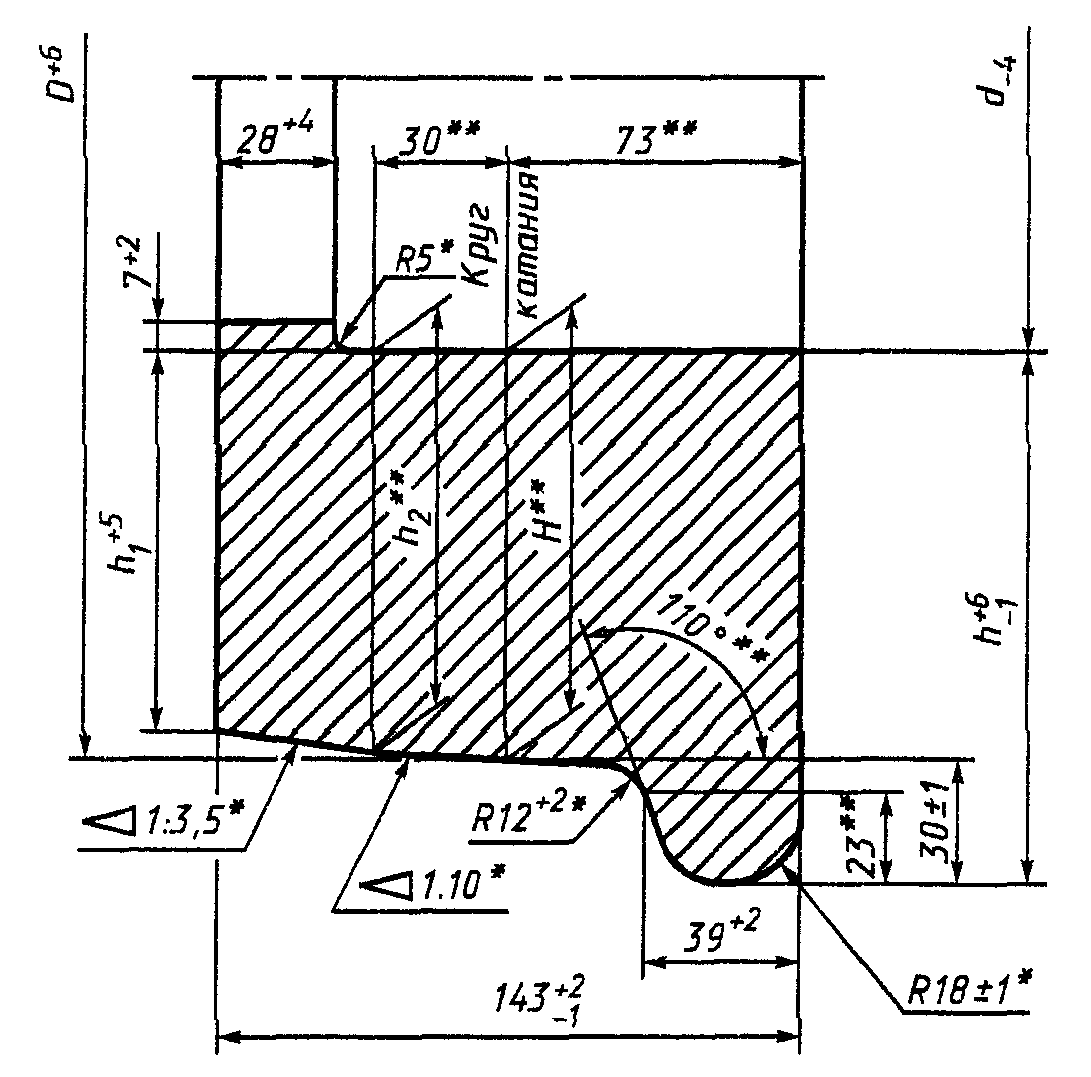

5.1. Размеры бандажей с гребнем должны соответствовать приведенным на рисунке 1 и в таблицах 1, 2; бандажей без гребня - на рисунке 2 и в таблицах 3, 4.

--------------------------------

<*> Размеры для построения инструмента деформации.

<**> Размеры для справок.

--------------------------------

<*> Размеры для построения инструмента деформации.

<**> Размеры для справок.

Допускается изготовление бандажей внутренним диаметром от 890 до 1690 мм включительно с предельным отклонением минус 8 мм.

(в ред. Изменения N 1, утв. Приказом Росстандарта от 15.11.2012 N 882-ст)

5.2. Допускаются отклонения формы бандажей от заданной:

- уклоны боковых поверхностей с внутренней стороны до 1°, с наружной - до 30' с соответствующим увеличением ширины бандажей;

- овальность по кругу катания не более 2 мм;

- отклонение боковой поверхности от плоскостности не более 1 мм.

5.3. Допускаются:

- разнотолщинность бандажа не более 3 мм;

- заусенцы по кромкам внутренней поверхности бандажей шириной и высотой не более 5 мм;

- притупление сопряжения кромок поверхности катания с боковой наружной поверхностью бандажей и кромок внутренней поверхности с боковыми поверхностями бандажей в виде скругления (фаски) размером не более 6 мм и 3 мм соответственно.

5.4. Технические требования, правила приемки, маркировка, транспортирование и гарантии изготовителя - по ГОСТ 398.

5.5. Номинальные размеры профиля бандажей - по ГОСТ 11018.

6.1. Контроль размерных характеристик бандажей на соответствие требованиям 5.1 - 5.3 следует проводить по ГОСТ 26877.

6.2. Овальность бандажа по кругу катания проверяют как полуразность наибольшего и наименьшего диаметров, находящихся во взаимно перпендикулярных направлениях.

6.3. Отклонение от плоскостности определяют по максимальному зазору по периметру бандажа между боковой поверхностью с внутренней стороны бандажа и плоскостью специального шаблона или при помощи приспособления, изготовленного по технической документации, утвержденной в установленном порядке.

6.4. Разнотолщинность определяют как разность между наибольшим и наименьшим значениями толщины бандажа по периметру.

6.5. Ширину бандажа проверяют вне зоны расположения маркировки на расстоянии не менее 100 мм от ее крайних знаков.
