ОписаниеИсточник публикации М.: Стандартинформ, 2012 Примечание к документу Документ утрачивает силу с 01.10.2026 в связи с изданием Приказа Росстандарта от 29.08.2025 N 968-ст. Взамен вводится в действие ГОСТ IEC 61347-2-3-2021. Документ включен в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия - национальных (государственных) стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза "О безопасности низковольтного оборудования" (ТР ТС 004/2011), в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия - национальных (государственных) стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза "О безопасности низковольтного оборудования" (ТР ТС 004/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Коллегии Евразийской экономической комиссии от 11.05.2023 N 55). Документ введен в действие с 01.07.2012. Взамен ГОСТ Р МЭК 928-98. Название документа "ГОСТ Р МЭК 61347-2-3-2011. Национальный стандарт Российской Федерации. Устройства управления для ламп. Часть 2-3. Частные требования к аппаратам пускорегулирующим электронным, питаемым от источников переменного тока, для трубчатых люминесцентных ламп" (утв. и введен в действие Приказом Росстандарта от 30.08.2011 N 245-ст) "ГОСТ Р МЭК 61347-2-3-2011. Национальный стандарт Российской Федерации. Устройства управления для ламп. Часть 2-3. Частные требования к аппаратам пускорегулирующим электронным, питаемым от источников переменного тока, для трубчатых люминесцентных ламп"
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Напряжение на выходных контактных зажимах | |
Действующее значение рабочего напряжения, В | Максимально допустимое амплитудное напряжение, В |
250 | 2200 |
500 | 2900 |
750 | 3100 |
1000 | 3200 |
Примечание. Допускается линейная интерполяция между приведенными напряжениями. | |
15.2. При нормальной работе и аномальной работе, указанной в разделе 16, кроме эффекта выпрямления, через 5 с после включения или начала процесса зажигания напряжение на выходных контактных зажимах не должно превышать наибольшего рабочего напряжения, на которое рассчитан ЭПРА.
15.3. В случае эффекта выпрямления, т.е. при аномальном режиме по 16, перечисление d), действующее значение рабочего напряжения не должно превышать максимально допустимого значения, на которое рассчитан ЭПРА, в течение не более 30 с после включения или начала процесса зажигания.
Для ЭПРА, осуществляющих более одной попытки зажигания дефектной лампы, общая продолжительность приложения напряжений, превышающих наибольшее рабочее напряжение, на которое рассчитан ЭПРА, не должна превышать 30 с.
15.4. При испытаниях по 15.1, 15.2 и 15.3 измеренное выходное напряжение должно быть равно напряжению между любым выходным контактным зажимом и заземлением. Кроме того, должны быть измерены напряжения, которые возникают между выходными контактными зажимами в тех случаях, когда имеется напряжение на изоляционных перегородках присоединенных компонентов.
15.5. Для регулируемых ЭПРА ввод управления должен быть изолирован от сетевой цепи изоляцией, по крайней мере равной основной изоляции.
Примечание. Это требование не распространяется на ЭПРА, управляющие зажимы которых вводят через контактные зажимы сети или у которых управляющие сигналы полностью изолированы от ЭПРА путем применения инфракрасных или радиоволновых передатчиков.
Если используют безопасное сверхнизкое напряжение, то необходима двойная или усиленная изоляция.
ЭПРА должны быть безопасными при работе в аномальных режимах при любом напряжении от 90 до 110% нормируемого напряжения сети.
Проверку проводят следующим испытанием.
ЭПРА, работающий в соответствии с инструкциями изготовителя (включая защиту от нагрева, при ее наличии), должен в течение 1 ч выдержать каждый из нижеследующих режимов:
b) лампа не зажигается, так как один из электродов разрушен;
c) лампа не зажигается несмотря на то, что цепи электродов не разрушены (деактивированная лампа);
При испытании, имитирующем работу с деактивированной лампой, каждый электрод лампы заменяют эквивалентным резистором. Значение сопротивления R, Ом, резистора следует из значения номинального рабочего тока лампы, указанного в соответствующем листе с параметрами ламп по МЭК 60081 и МЭК 60901, и удовлетворяет выражению
,где
- номинальный рабочий ток лампы.
- номинальный рабочий ток лампы.Для ламп, на которые не распространяются МЭК 60081 и МЭК 60901, используют значения, указанные изготовителем ламп.
При испытании ЭПРА на устойчивость к эффекту выпрямления используют электрическую схему, показанную на рисунке 2. Лампы присоединяют к середине соответствующих эквивалентных резисторов. Полярность выпрямителя выбирают таким образом, чтобы возникли наиболее неблагоприятные условия. При необходимости лампу зажигают соответствующим ЭПРА.
a - Схема испытания
Характеристики выпрямителя:
- амплитуда обратного напряжения
, не менее 3000 В;
, не менее 3000 В;- обратный ток утечки
, не более 10 мкА;
, не более 10 мкА;- прямой ток
, не менее трехкратного номинального рабочего тока лампы;
, не менее трехкратного номинального рабочего тока лампы;- время обратного восстановления
, не более 500 нс (измеряют при
и от
до
при максимальной частоте 150 кГц).
, не более 500 нс (измеряют при и от до при максимальной частоте 150 кГц).Рисунок 2. Испытание ЭПРА на устойчивость
к эффекту выпрямления
b - Время обратного восстановления диода
Примечание. В качестве выпрямителей рекомендуется использовать три последовательно соединенных диода RGP 30M, BYM 96E, BYV 16.
Рисунок 2. Лист 2
В процессе и после окончания испытаний в указанных режимах (перечисления a) - e)) ЭПРА не должен иметь дефектов, снижающих безопасность, а также дымиться.
в конце срока службы лампы
В конце срока службы лампы ЭПРА не должен перегревать цоколь(и) лампы при любом напряжении от 90 до 110% нормируемого напряжения источника питания.
Для проверки эффектов, возникающих в конце срока службы ламп, проводят следующие испытания:
a) испытание асимметричным импульсом (17.2);
b) испытание асимметричной рассеиваемой мощностью (17.3);
c) испытание в условиях дефицита эмиттера (17.4).
Для квалификации ЭПРА проводят любое из трех испытаний. Изготовитель должен определить предпочтительный метод испытания для конкретного ЭПРА, исходя из его частной схемы. Выбранный метод испытания должен быть указан в документации изготовителя ЭПРА.
Примечание. Проверка ЭПРА на устойчивость к частичным эффектам выпрямления по МЭК 61195, приложение E, и МЭК 61199, приложение H.
При испытаниях ЭПРА должны быть использованы новые лампы, отожженные в течение 100 ч.
ЭПРА должен иметь достаточную защиту для предотвращения перегрева цоколя лампы в конце ее срока службы. Проверку проводят следующим испытанием.
Значения максимальной мощности электрода
:
:- для ламп диаметром 13 мм (Т4) - 5,0 Вт;
- для ламп диаметром 16 мм (Т5) - 7,5 Вт.
(Другие диаметры ламп в стадии рассмотрения.)

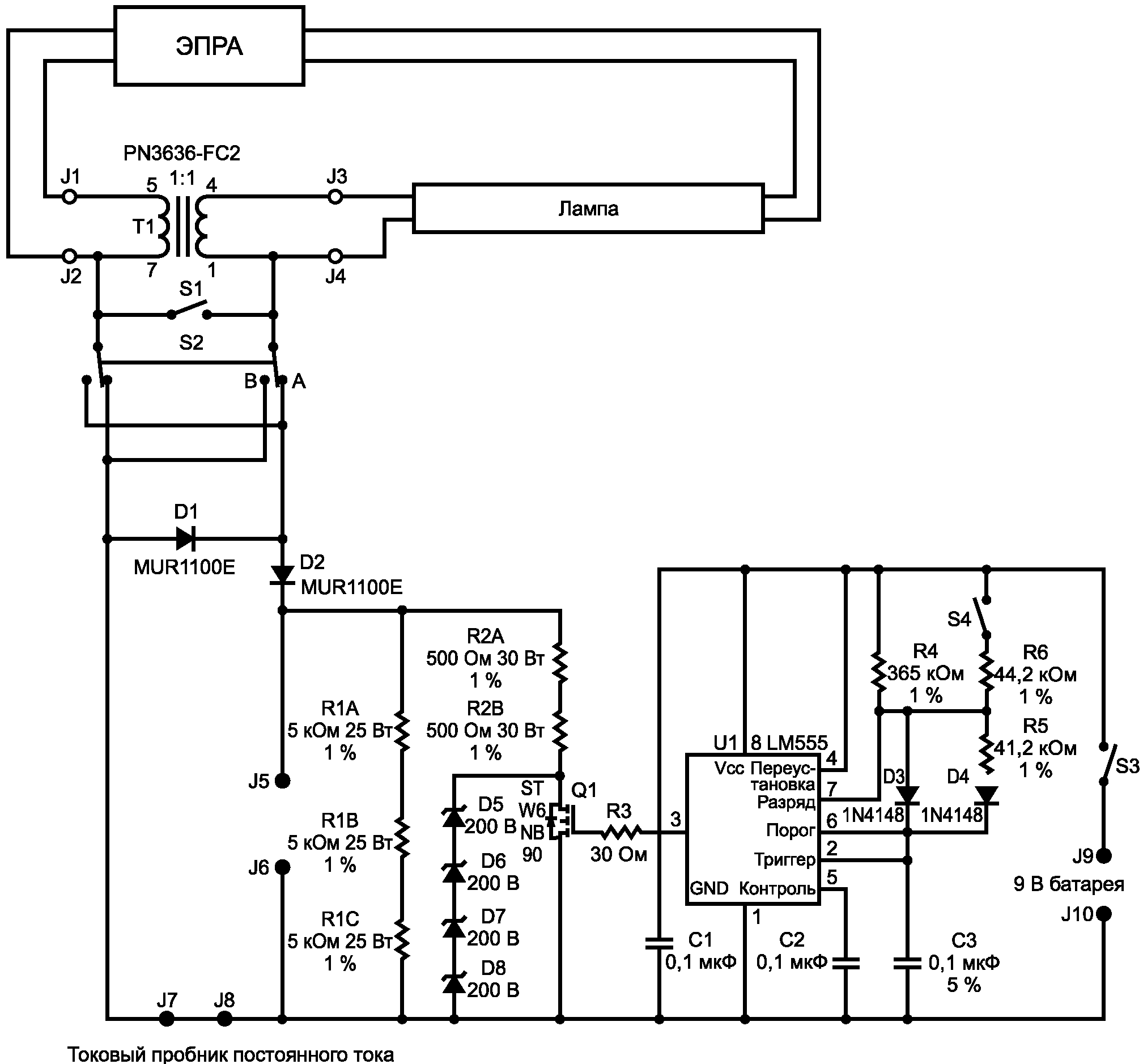

Метод испытания - по схеме на рисунке 3.
Токовый пробник постоянного тока
Примечание. Резистор FET Q1 должен быть включен на 3 мс и выключен на 3 мс при замкнутом выключателе S4 и на 27 мс включен и на 3 мс выключен при разомкнутом выключателе S4.
Если имеется только одно соединение электрода лампы с ЭПРА, то T1 удаляют и соединяют ЭПРА с J2, а лампу - с J4. Информация о том, какой из выходных контактных зажимов должен быть присоединен к J4, в случае двух выходных зажимов к электроду, а также возможность их замыкания накоротко или через резистор должна быть представлена изготовителем.
1) Замкнуть выключатели S1 и S4, а переключатель S2 установить в положение A.
2) Включить испытуемый ЭПРА и дать лампе(ам) прогреться в течение 5 мин.
3) Замкнуть S3, разомкнуть S1 и ожидать 15 с. Разомкнуть S4 и ожидать 15 с.
4) Измерить полную среднюю мощность, поглощаемую резисторами от R1A до R1C, R2A и R2B и диодами Зенера от D5 до D8.
Примечание. Среднюю мощность определяют как произведение средних значений напряжения (между контактными зажимами J5 и J6) и тока, проходящего от J8 к J7. Напряжение измеряют дифференциальным пробником напряжения, а ток - токовым пробником постоянного тока. Цифровой осциллограф может быть использован для функций умножения и усреднения. Если ЭПРА работает в циклическом режиме, то должен быть установлен усредненный интервал, чтобы охватить целое число циклов (каждый цикл более 1 с). Периодичность выборки и количество выборок, включенных в расчеты, должны быть достаточными, чтобы исключить ошибки.
Рассеиваемая мощность должна быть не более
.
.Если рассеиваемая мощность превышает
, то ЭПРА является дефектным, и испытание прекращают.
, то ЭПРА является дефектным, и испытание прекращают.5) Замкнуть S1 и S4.
6) Установить S2 в положение B.
7) Повторить испытания 2, 3 и 4.
ЭПРА испытывают в обоих положениях A и B.
8) Для ЭПРА, работающих с несколькими лампами, повторить испытания от 1 до 7 для каждой лампы.
9) Для ЭПРА, работающих с несколькими типами ламп (например, 26 Вт, 32 Вт, 42 Вт), испытания проводят от 1 до 8 для каждого типа ламп.
Спецификации на материалы и трансформатор приведены в перечне в Приложении K. Допускаются любые другие компоненты трансформатора с аналогичными функциональными характеристиками.
ЭПРА должен иметь достаточную защиту для предотвращения перегрева цоколя лампы в конце продолжительности горения. Проверку проводят следующим испытанием.
Значения максимальной мощности электрода
:
:- для ламп диаметром 13 мм (T4) - 5,0 Вт;
- для ламп диаметром 16 мм (T5) - 7,5 Вт.
(Другие диаметры ламп в стадии рассмотрения).
Метод испытания - по схеме на рисунке 4.
Примечания
1. R2 = R3 = x (x - это величина сопротивления, Ом, равная 1/2 сопротивления горячего электрода - см. лист с параметрами лампы).
2. C, D, E и F - соединения электродов с ЭПРА.
3. Для ЭПРА мгновенного зажигания соединение G осуществляют к одному зажиму, а D и F - к другому.
Рисунок 4. Схема испытания асимметричной
рассеиваемой мощностью
1) Установить выключатель S1 в положение A.
2) Установить значение сопротивления резистора R1 равным нулю.
3) Зажечь лампу(ы) путем подведения мощности к испытуемому ЭПРА и дать лампе(ам) прогреться в течение 5 мин.
4) Быстро увеличить сопротивление R1 (в течение 15 с) до момента поглощения резистором R1 мощности, равной испытательной мощности (10 Вт для лампы T4 или 15 Вт для лампы T5). Если ЭПРА ограничивает мощность в R1 значением, менее значения испытательной мощности, то R1 установить на значение, которое создает максимальную мощность. Если ЭПРА выключается до достижения значения испытательной мощности, то продолжать испытание по 5. Если ЭПРА не выключается и ограничивает мощность в R1 значением, меньшим значения испытательной мощности, то установить R1 на значение, создающее максимальную мощность.
5) Если значение испытательной мощности достигнуто на этапе 4, то ожидать дополнительно 15 с. Если значение испытательной мощности не достигнуто на этапе 4, то ожидать дополнительно 30 с, затем измерять мощность в R1.
Мощность, поглощаемая резистором R1, должна быть не более (или равна)
. Если мощность, поглощаемая резистором R1, превышает
, то ЭПРА является дефектным, и испытание прекращают.
. Если мощность, поглощаемая резистором R1, превышает , то ЭПРА является дефектным, и испытание прекращают.6) Отключить ЭПРА. Установить выключатель S1 в положение B.
7) Повторить испытания от 3 до 5, указанные выше.
ЭПРА испытывают в обоих положениях A и B.
8) Для ЭПРА, работающих с несколькими лампами, повторить испытания от 1 до 7 для каждой лампы.
9) ЭПРА, работающие с несколькими типами ламп (например, 26 Вт, 32 Вт, 42 Вт), должны быть испытаны от 1 до 8 с каждым указанным типом ламп.
17.4.1. Условия
ЭПРА должен иметь достаточную защиту для предотвращения перегрева цоколя лампы в конце горения в условиях дефицита эмиттера. Проверку проводят методом испытания A или B в соответствии со значением тока
, приведенным ниже.
, приведенным ниже.Значения максимального тока
:
:- для ламп диаметром 13 мм (T4) - 1 мА;
- для ламп диаметром 16 мм (T5) - 1,5 мА.
(Другие диаметры ламп в стадии рассмотрения).
Если значения тока превышены, то применяют метод испытания B; в противном случае - метод испытания A.
Определить действующие значения тока
,
,
,
на выходных контактных зажимах E, C, G с помощью пробника тока и отметить соответственно зажимы, в которых значение:
, , , на выходных контактных зажимах E, C, G с помощью пробника тока и отметить соответственно зажимы, в которых значение:-
меньше действующих значений тока в выводе электрода 1;
меньше действующих значений тока в выводе электрода 1;-
больше действующих значений тока в выводе электрода 1;
больше действующих значений тока в выводе электрода 1;-
меньше действующих значений тока в выводе электрода 2;
меньше действующих значений тока в выводе электрода 2;-
больше действующих значений тока в выводе электрода 2.
больше действующих значений тока в выводе электрода 2.17.4.3. Метод испытания A
См. схему на рисунке 5 a.
1) Установить выключатель S в положение 1.
2) Включить испытуемый ЭПРА и прогреть лампу(ы) в течение 5 мин.
3) Установить S в положение 2 и ожидать 30 с.
4) Измерить действующее значение тока
токовым пробником около цоколя лампы. Если
пульсирующий, то действующее значение должно быть подсчитано на одном полном цикле импульса, включая время выключения.
токовым пробником около цоколя лампы. Если пульсирующий, то действующее значение должно быть подсчитано на одном полном цикле импульса, включая время выключения.Разрядный ток лампы
не должен превышать
.
не должен превышать .Если разрядный ток лампы превышает
, то ЭПРА является дефектным, и испытание прекращают.
, то ЭПРА является дефектным, и испытание прекращают.См. рисунок 5 b.
5) Установить S в положение 1.
6) Включить испытуемый ЭПРА и разогреть лампу(ы) в течение 5 мин.
7) Установить S в положение 2 и ожидать 30 с.
8) Измерить действующее значение
токовым пробником около цоколя лампы. Если
пульсирующий, то действующее значение должно быть подсчитано на одном полном цикле импульса, включая время выключения.
токовым пробником около цоколя лампы. Если пульсирующий, то действующее значение должно быть подсчитано на одном полном цикле импульса, включая время выключения.Разрядный ток лампы
не должен превышать
.
не должен превышать .9) Для ЭПРА, работающих с несколькими лампами, повторяют испытания от 1 до 8 для каждой лампы.
10) ЭПРА, работающие с несколькими типами ламп (например, 26 Вт, 32 Вт, 42 Вт), должны быть испытаны от 1 до 8 с каждым указанным типом ламп.
17.4.4. Метод испытания B
Присоединить лампу, как указано на рисунках 5 a и 5 b, к устройству измерения
в соответствии с рисунком 5 c. Если ЭПРА имеет изолированный трансформатор, то присоединить резистор, величиной 1 МОм, к соответствующему контактному зажиму по 17.4.2.
в соответствии с рисунком 5 c. Если ЭПРА имеет изолированный трансформатор, то присоединить резистор, величиной 1 МОм, к соответствующему контактному зажиму по 17.4.2.1) Установить S в положение 1.
2) Включить испытуемый ЭПРА и прогреть лампу(ы) в течение 5 мин.
3) Установить S в положение 2 и ожидать 30 с.
Измерить действующее значение напряжения дифференциальным пробником, расположенным так, как показано на рисунке 5 c. Если напряжение пульсирующее, то действующее значение должно быть подсчитано на одном полном цикле импульса, включая время выключения.
4) Напряжение должно быть не более 25% нормируемого напряжения на лампе. Если напряжение превышает 25%, то испытание прекращают.
См. рисунок 5 b.
5) Повторить испытания от 1 до 4, указанные выше.
6) Для ЭПРА, работающих с несколькими лампами, повторяют испытания от 1 до 5 для каждой лампы.
7) ЭПРА, работающие с несколькими типами ламп (например, 26 Вт, 32 Вт, 42 Вт), должны быть испытаны от 1 до 6 с каждым указанным типом лампы.
проверка электрода (1)
проверка электрода (2)
Рисунок 5. Схемы испытаний в условиях дефицита эмиттера
рисунка 5 b.Рисунок 5. Лист 2
Пояснения к рисункам 5 a, 5 b и 5 c
Lp - лампа
Lp1 - прямая лампа; медная фольга шириной 4 см
Lp2 - изогнутая лампа (одноцокольная и кольцевая); медная фольга шириной: (2 x 2) см; сложенная фольга
- источник питанияF - медная фольга шириной 4 см и (2 x 2) см
, измеренный токовым пробникомR1 = 10 кОм
R2 = 22 Ом, 7 Вт
R3 = 1 МОм
D - быстродействующие диоды
DUT - испытуемое устройство ЭПРА
Dp - дифференциальный пробник емкостью не более 10 пФ.
Требования раздела 15 МЭК 61347-1 не применяют.
Применяют положения раздела 16 МЭК 61347-1.
Применяют положения раздела 17 МЭК 61347-1.
поверхностного разряда
Применяют положения раздела 18 МЭК 61347-1.
Применяют положения раздела 19 МЭК 61347-1.
(обязательное)
ИСПЫТАНИЕ ДЛЯ ОПРЕДЕЛЕНИЯ УСЛОВИЙ, ПРИ КОТОРЫХ
ТОКОПРОВОДЯЩИЕ ДЕТАЛИ, ОКАЗАВШИЕСЯ ПОД НАПРЯЖЕНИЕМ,
МОГУТ ВЫЗЫВАТЬ ПОРАЖЕНИЕ ЭЛЕКТРИЧЕСКИМ ТОКОМ
Применяют положения приложения A МЭК 61347-1.
(обязательное)
ЧАСТНЫЕ ТРЕБОВАНИЯ
К ЭЛЕКТРОННЫМ ПУСКОРЕГУЛИРУЮЩИМ АППАРАТАМ С ТЕПЛОВОЙ ЗАЩИТОЙ
Положения приложения B МЭК 61347-1 не применяют.
(обязательное)
К ЭЛЕКТРОННЫМ ПУСКОРЕГУЛИРУЮЩИМ АППАРАТАМ СО СРЕДСТВАМИ
ЗАЩИТЫ ОТ ПЕРЕГРЕВА
Применяют положения приложения C МЭК 61347-1.
(обязательное)
ТРЕБОВАНИЯ
К ПРОВЕДЕНИЮ ТЕПЛОВЫХ ИСПЫТАНИЙ ЭЛЕКТРОННЫХ
ПУСКОРЕГУЛИРУЮЩИХ АППАРАТОВ С ТЕПЛОВОЙ ЗАЩИТОЙ
Применяют положения приложения D МЭК 61347-1.
(обязательное)
ИСПОЛЬЗОВАНИЕ ПОСТОЯННЫХ S, ОТЛИЧНЫХ ОТ 4500,
ПРИ ПРОВЕРКЕ
Положения приложения E МЭК 60347-1 не применяют.
(обязательное)
КАМЕРА, ЗАЩИЩЕННАЯ ОТ СКВОЗНЯКОВ
Положения приложения F МЭК 61347-1 не применяют.
(справочное)
ОБЪЯСНЕНИЕ РАСЧЕТА ЗНАЧЕНИЙ ИМПУЛЬСНЫХ НАПРЯЖЕНИЙ
Положения приложения G МЭК 61347-1 не применяют.
(обязательное)
ИСПЫТАНИЯ
Положения приложения H МЭК 61347-1 не применяют.
(обязательное)
Измерение емкостных токов утечки высокой частоты ЭПРА проводят следующим образом.
ЭПРА испытывают по схеме, приведенной на рисунке I.1, с двумя нормальными лампами, каждая из которых подключена только одним цоколем ("скрещенная пара ламп"). Этот метод обеспечивает наибольшую утечку на землю.
Стеклянную колбу одной из ламп, которая дает наибольшую утечку, оборачивают металлической фольгой шириной 75 мм с присоединенными безындуктивным резистором величиной 2000 Ом и соответствующим измерительным прибором.
Испытание проводят с лампами, установленными на двух деревянных брусках высотой 75 мм, расположенных на деревянном столе так, чтобы не было влияния металлической поверхности, вызывающей утечки.
Измеряют ток утечки (т.е. ток высокой частоты, возникающий на металлической фольге через резистор (2000 +/- 50) Ом на землю) при следующих условиях, моделирующих рабочий режим:
- используют две нормальные лампы, каждая из которых вставлена только одним цоколем в патрон, соединенный с источником напряжения питания;
- создают наиболее тяжелые условия испытания (для уверенности в том, что измерен максимальный ток утечки); измерения проводят для каждой из четырех возможных комбинаций контактирования патрона со штырьками цоколей ламп;
- для ЭПРА, работающих с несколькими лампами, токи утечки измеряют отдельно для каждой лампы;
- если для испытания представлено несколько типов ЭПРА, то проверяют каждый тип, а не только образцы максимальной или минимальной мощности;

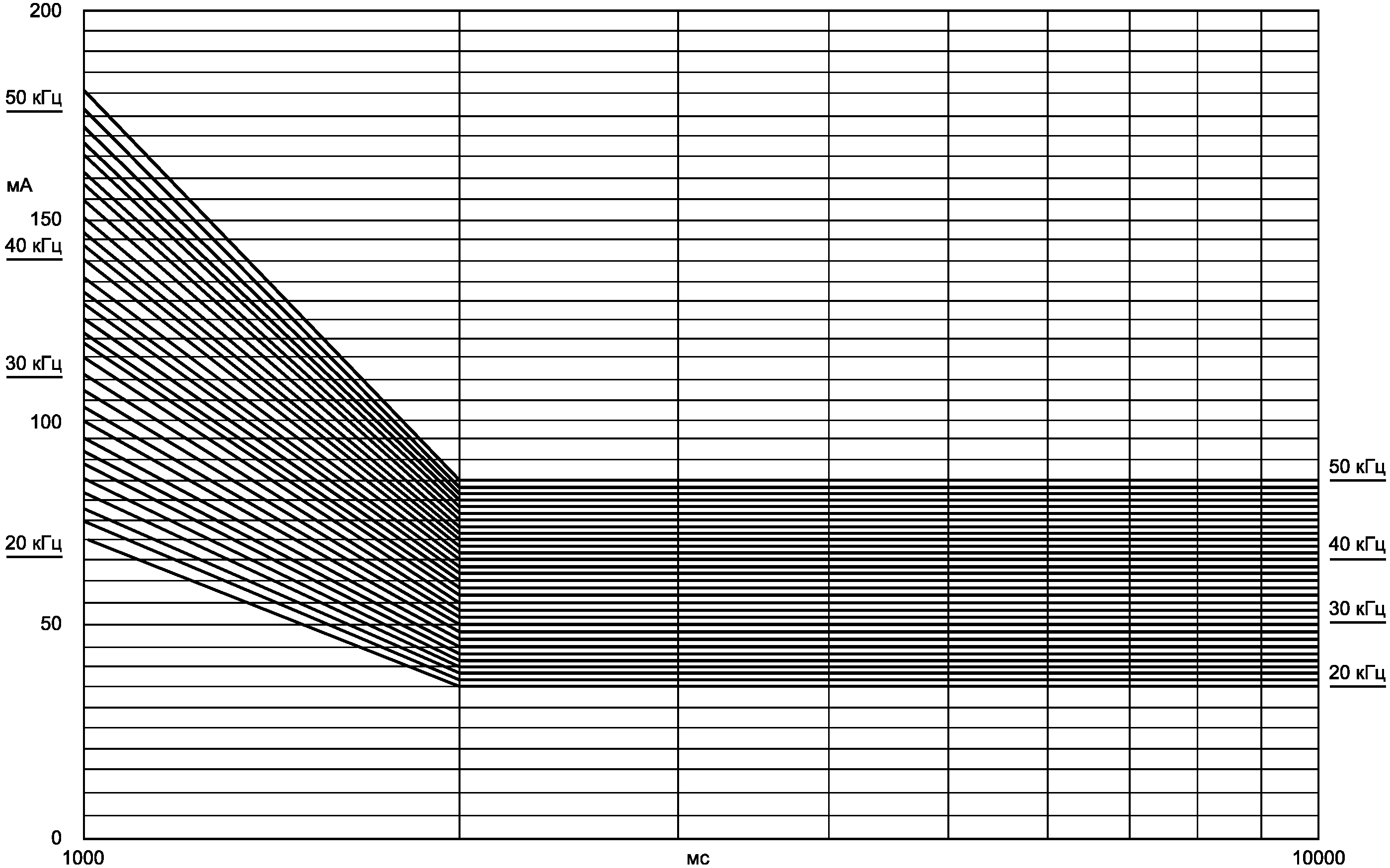

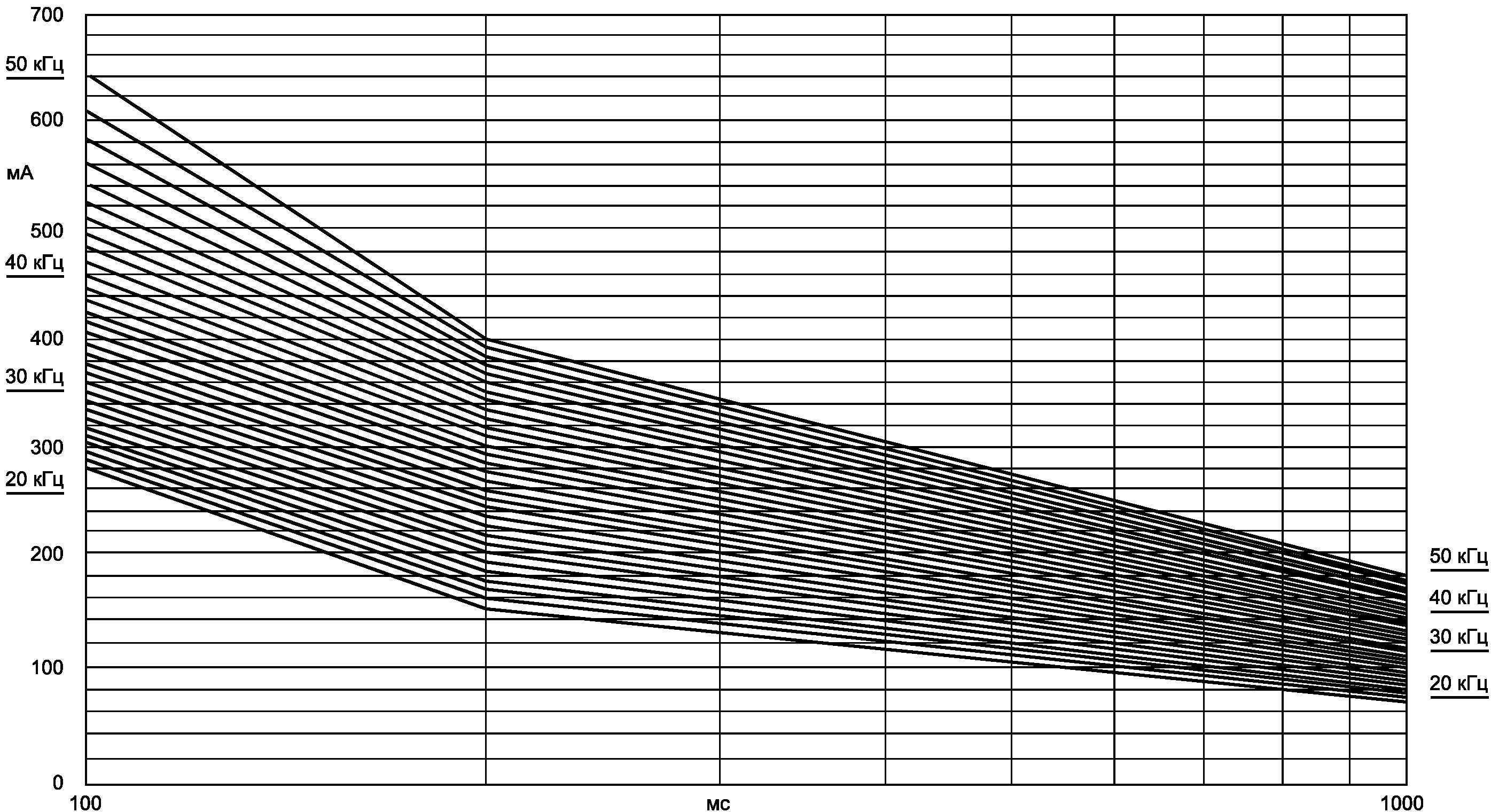

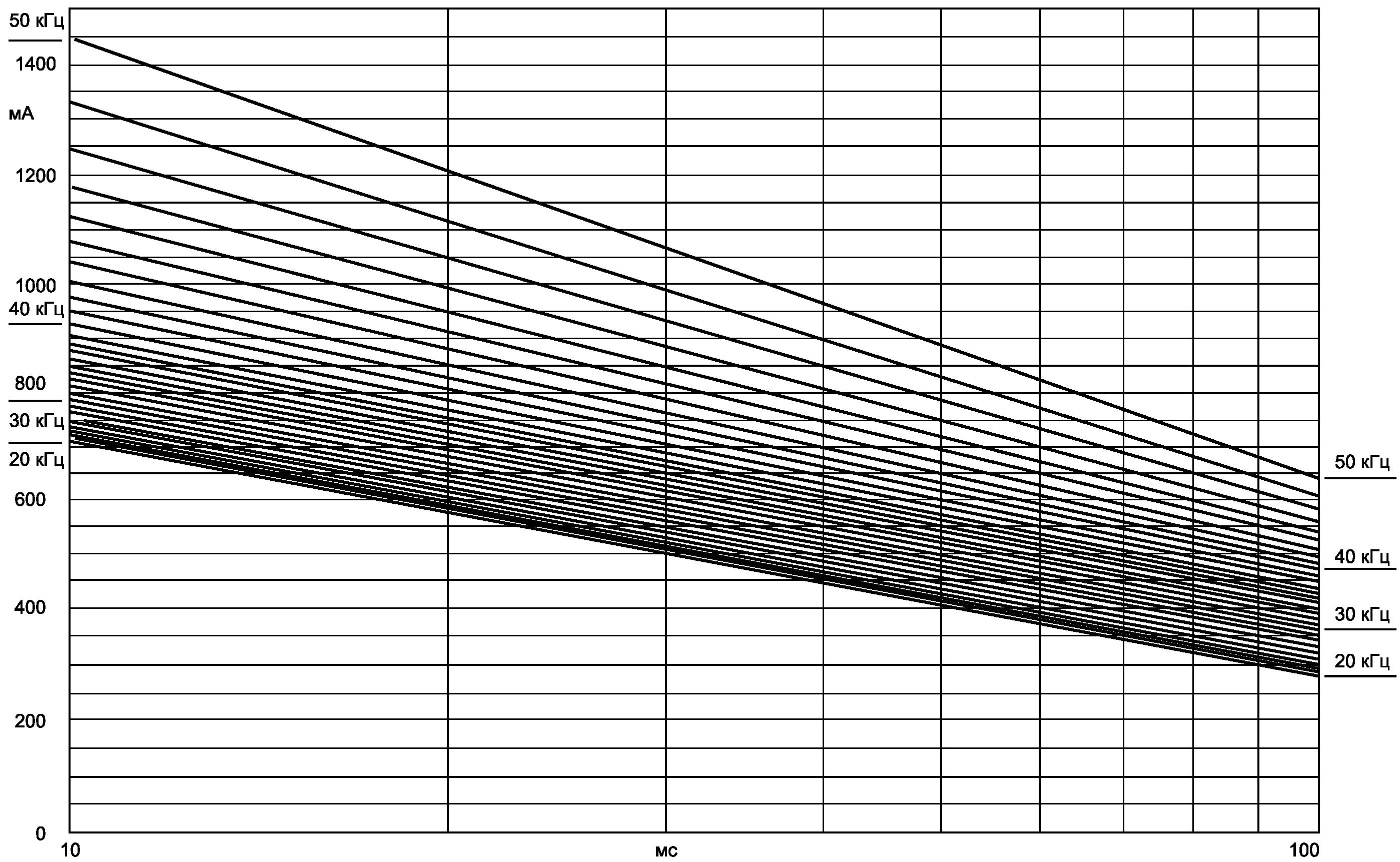

- емкостной ток утечки, измеренный в каждом рабочем режиме, не должен превышать значения, приведенного на рисунке 1.
Примечание. Токи утечки указаны в МЭК 60479.
(обязательное)
БЕЗОПАСНОСТИ К ЭЛЕКТРОННЫМ ПУСКОРЕГУЛИРУЮЩИМ АППАРАТАМ,
ПИТАЕМЫМ ОТ ИСТОЧНИКОВ ПЕРЕМЕННОГО И ПОСТОЯННОГО ТОКА,
ДЛЯ АВАРИЙНОГО ОСВЕЩЕНИЯ
J.1. Область применения
Настоящее приложение устанавливает частные требования безопасности к ЭПРА, питаемым от источников переменного и постоянного тока, для стационарного аварийного освещения, а также частные требования, указанные в МЭК 60598-2-22.
Настоящее приложение распространяется на ЭПРА, питаемые от источников переменного и постоянного тока, для стационарного аварийного освещения, не имеющего батарей, которые предназначены для подключения к аварийному источнику питания. Это может быть система питания от централизованной сети аварийного освещения.
Настоящее приложение не распространяется на ЭПРА, используемые в автономных светильниках аварийного освещения.
Приложение включает также требования к ЭПРА, работающим от источников питания переменного тока в аварийном режиме.
J.2. Термины и определения
Применяют определения по разделу 3, а также нижеследующие:
J.2.1. Аварийное освещение (emergency lighting): освещение, включаемое при повреждении системы питания рабочего освещения; к нему относятся: аварийное эвакуационное освещение и резервное освещение.
J.2.2. Стационарное аварийное освещение (maintained emergency lighting): одновременное использование рабочего и аварийного освещения.
J.2.3. ЭПРА для работы в схеме стационарного аварийного освещения на переменном и постоянном токе (a.c./d.c. maintained emergency lighting operation ballast): ЭПРА для работы лампы от источника питания рабочего освещения с нормальным выключением, а также от источника питания аварийного освещения при повреждении источника питания рабочего освещения.
J.2.4. Нормируемое напряжение батареи (rated battery voltage): напряжение, объявленное изготовителем батареи.
J.2.5. Нормируемое напряжение аварийного источника питания (rated emergency supply voltage): нормируемое напряжение аварийного источника питания, объявленное изготовителем для информации пользователей.
J.2.6. Вспомогательное устройство зажигания (starting aid): устройство, которое способствует зажиганию лампы.
Примечание. Примерами вспомогательных устройств зажигания являются токопроводящая полоса, нанесенная на наружную поверхность лампы, и проводящая полоса, расположенная на определенном расстоянии от лампы.
J.2.7. Световой показатель ЭПРА (ballast lumen factor): отношение светового потока номинальной лампы, работающей с испытуемым ЭПРА при его нормируемых значениях напряжения и частоты, к световому потоку той же лампы, работающей с образцовым ЭПРА при его нормируемых значениях напряжения и частоты.
J.2.8. Дроссель образцовый измерительный (ДОИ) (reference ballast): специальный ЭПРА, предназначенный для использования в качестве эталона сравнения при испытании стандартного ЭПРА; для отбора номинальных ламп и для контроля ламп в производстве при стандартных условиях. Он характеризуется тем, что при нормируемой частоте имеет стабильную вольтамперную характеристику, которая практически не подвержена влияниям колебаний тока, температуры и внешних магнитных полей, описанных в настоящем приложении.
J.2.9. Номинальная лампа (reference lamp): разрядная лампа, отобранная для испытания ЭПРА, которая при работе с ДОИ при установленных условиях имеет электрические характеристики, близкие к нормируемым, указанным в соответствующем стандарте на лампу или установленным изготовителем или основным поставщиком на конкретный тип лампы.
J.2.10. Ток калибровки ДОИ (calibration current of a reference ballast): значение тока, при котором проводят калибровку и контроль ЭПРА.
J.2.11. Суммарная мощность схемы (total circuit power): суммарная мощность, рассеиваемая ЭПРА и лампой, при нормируемых значениях напряжения и частоты ЭПРА.
J.2.12. Зажигание с предварительным подогревом (preheat starting): схема, в которой электроды лампы достигают значения температуры эмиссии прежде, чем фактически зажигается лампа.
J.2.13. Зажигание без предварительного подогрева (non-preheat starting): схема, в которой используют высокое напряжение холостого хода для возбуждения эмиссии электродов под действием электрического поля.
J.2.14. Предпусковое время (pre-start time): для ЭПРА по J.2.12 - период времени после подключения сетевого напряжения, в течение которого значение тока лампы не менее 10 мА.
J.3. Маркировка
J.3.1. Обязательная маркировка
В дополнение к требованиям 7.1 маркировка ЭПРА должна содержать следующую обязательную информацию:
a) символ для ЭПРА, работающего в схеме стационарного аварийного освещения на переменном и постоянном токе (в стадии рассмотрения);
b) нормируемое напряжение и/или диапазон напряжений аварийного источника питания.
J.3.2. Информация, указываемая при необходимости
В дополнение к обязательной маркировке и требованиям 7.2 следующая информация должна быть маркирована на ЭПРА или приведена в каталоге изготовителя или другой документации:
a) четкое указание способа зажигания: с предварительным или без предварительного подогрева;
b) указание о необходимости использования вспомогательного устройства для зажигания ламп(ы);
c) диапазон температуры окружающей среды, в пределах которого независимый ЭПРА должен удовлетворительно работать при указанном напряжении (диапазоне напряжений);
d) световой показатель ЭПРА в режиме аварийной работы.
J.4. Общие положения
Применяют положения раздела 6 МЭК 60929 при 90 и 110% нормируемого напряжения аварийного источника питания.
Зажигание и работа ламп должны быть гарантированы в диапазоне нормируемых напряжений постоянного тока, ограниченном значениями самого низкого и самого высокого напряжения батареи.
Примечания
1. Электрические параметры ламп, указанные в МЭК 60081 и МЭК 60901, характерны только для ламп, работающих с ДОИ при нормируемом напряжении частотой 50 или 60 Гц. При работе с высокочастотным ЭПРА они могут измениться при условиях, указанных в J.3.2, перечисление c).
2. Вспомогательное устройство для зажигания эффективно только в том случае, если оно имеет достаточный потенциал по отношению к одному из концов цоколя лампы.
J.5. Пусковой режим зажигания
Применяют положения раздела 7 МЭК 60929. Кроме того, испытания проводят при нормируемом напряжении питания постоянного тока, а если даны максимальные или минимальные отклонения напряжений переменного тока, то испытания проводят при колебаниях напряжения в пределах +/- 10% напряжения постоянного тока соответственно.
J.6. Рабочий режим
Применяют положения раздела 8 МЭК 60929. Кроме того, испытания проводят при нормируемом напряжении питания постоянного тока.
J.7. Ток, потребляемый из сети
Применяют положения раздела 10 МЭК 60929.
J.8. Максимальный ток в любом выводе электрода
Применяют положения раздела 11 МЭК 60929. Кроме того, испытания проводят при нормируемом напряжении питания постоянного тока, а если даны минимальные или максимальные отклонения напряжений переменного тока, то испытания проводят при напряжении +/- 10% напряжения постоянного тока соответственно.
J.9. Форма кривой рабочего тока лампы
Применяют положения 12.2 МЭК 60929. Кроме того, испытания проводят при нормируемом напряжении источника питания постоянного тока.
J.10. Основные переходные перенапряжения
Применяют положения раздела 15 МЭК 60929.
J.11. Импульсное напряжение от централизованной сети аварийного освещения
Примечание. Импульсное напряжение в стадии рассмотрения.
ЭПРА должен выдерживать без повреждения воздействие любых импульсов, вызываемых переключением других устройств в той же цепи.
Проверку проводят при работе ЭПРА при максимальном напряжении из диапазона нормируемых напряжений, с соответствующим количеством ламп и при окружающей температуре 25 °C. ЭПРА должен выдерживать воздействие импульсов напряжения, накладывающихся на импульсы напряжения от источника питания с той же полярностью, число которых приведено в таблице J.1.
Таблица J.1
Импульсы напряжения
???????????????????????????????????????????????????????????????????????????
?Число импульсов? Характеристики импульса напряжения ?Период между?
? напряжения ??????????????????????????????????????????????импульсами, ?
? ? Амплитудное значение, В ?Ширина импульса? с ?
? ? ? при половине ? ?
? ? ? амплитуды, мс ? ?
???????????????????????????????????????????????????????????????????????????
? 3 ? Равно нормируемому ? 10 ? 2 ?
? ?напряжению ? ? ?
???????????????????????????????????????????????????????????????????????????
? Примечание. Соответствующая схема измерения импульсов приведена?
?в МЭК 61347-1 на рисунке G.2. ?
???????????????????????????????????????????????????????????????????????????
J.12. Испытания в аномальных режимах
Применяют положения раздела 16 настоящего стандарта, а также 16.1 и 16.2 МЭК 60929. Кроме того, испытания проводят при нормируемых напряжениях источника питания постоянного тока с отклонениями в пределах +/- 20%.
J.13. Испытание на циклическую температуру и срок службы
Применяют положения раздела 25 МЭК 61347-2-7. Испытания проводят при напряжении источника питания постоянного тока.
(справочное)
АСИММЕТРИЧНЫМ ИМПУЛЬСОМ
Таблица K.1
Испытательное оборудование
Обозначение | Оборудование |
U1 | 555 таймер ic |
T1 | Трансформатор 1:1 |
D1, D2 | Сверхбыстрый диод обратного восстановления: 1000 В; 1 А; 75 нс |
D3, D4 | Сигнальный диод: 75 В; 200 мА |
D5...D8 | Диод Зенера на напряжение 200 В |
Q1 | Транзистор 900 В, 6 А |
R1A - R1C | Резистор 5 кОм, 25 Вт, 1% |
R2A и B | Резистор 500 Ом, 30 Вт, 1% |
S1, S3, S4 | Выключатели |
S2 | Переключатель |
Батарея | Батарея напряжением 9 В |
C1, C2, C3 | Емкость 0,1 мкФ, 50 В, 5% |
R3 | Резистор сопротивлением 30 Ом, 1/4 Вт, 5% |
R4 | Резистор сопротивлением 365 кОм, 1/4 Вт, 1% |
R5 | Резистор сопротивлением 41,2 кОм, 1/4 Вт, 1% |
R6 | Резистор сопротивлением 44,2 кОм, 1/4 Вт, 1% |
Таблица K.2
Характеристики компонентов трансформатора
Компонент | Характеристики |
Сердечник | Два EI187 (E19/8/5), площадь сердечника 22,6 мм2, материал P или эквивалентный |
Катушка | 8-штырьковая, горизонтальный монтаж |
Первичная обмотка | 38 витков # 26 AWG HN, 19 витков/слоев, начальный штырек - 5, конечный штырек - 7 |
Изоляция внутри обмотки | 5 слоев 3М # 56 3/8" или эквивалент |
Вторичная обмотка | 38 витков # 26 AWG HN, 19 витков/слоев, начальный штырек - 4, конечный штырек - 1 |
Обертка | 2 слоя 3М # 56 3/8" или эквивалент |
Емкость внутренней обмотки | Около 22 пФ |
Высокое испытательное напряжение | 2500 В действующее значение |
(обязательное)
ИНФОРМАЦИЯ ПО РАСЧЕТУ ЭЛЕКТРОННОГО
ПУСКОРЕГУЛИРУЮЩЕГО АППАРАТА
По МЭК 61195 приложение E.
L.1. Руководство по безопасной работе лампы
Для обеспечения безопасной работы лампы необходимо учитывать L.2.
L.2. Ограничение рабочего напряжения
Для ламп с цоколями G5 и диаметром колбы 16 мм рабочее напряжение между любым контактным зажимом лампы и заземлением не должно превышать 430 В действующего значения.
(справочное)
ССЫЛОЧНЫМ НАЦИОНАЛЬНЫМ СТАНДАРТАМ РОССИЙСКОЙ ФЕДЕРАЦИИ
Таблица ДА.1
???????????????????????????????????????????????????????????????????????????
? Обозначение ?Степень ?Обозначение и наименование соответствующего ?
? ссылочного ?соответ-? национального стандарта ?
? международного ?ствия ? ?
? стандарта ? ? ?
???????????????????????????????????????????????????????????????????????????
?МЭК 60598-2-22:1997? IDT ?ГОСТ Р МЭК 60598-2-22-99 "Светильники. Часть?
? ? ?2-22. Частные требования. Светильники для ?
? ? ?аварийного освещения" ?
???????????????????????????????????????????????????????????????????????????
?МЭК 61347-1:2007 ? IDT ?ГОСТ Р МЭК 61347-1-2011 "Устройства ?
? ? ?управления для ламп. Часть 1. Общие ?
? ? ?требования и требования безопасности" ?
???????????????????????????????????????????????????????????????????????????
?МЭК 61347-2-7:2006 ? - ? <*> ?
???????????????????????????????????????????????????????????????????????????
?МЭК 60929:1990 ? IDT ?ГОСТ Р МЭК 929-98 "Устройства для ламп. ?
? ? ?Аппараты пускорегулирующие электронные, ?
? ? ?питаемые от источников переменного тока, ?
? ? ?для трубчатых люминесцентных ламп. ?
? ? ?Требования к рабочим характеристикам" ?
???????????????????????????????????????????????????????????????????????????
?МЭК 60081:1997 ? IDT ?ГОСТ Р МЭК 60081-99 "Лампы люминесцентные ?
? ? ?двухцокольные. Эксплуатационные требования" ?
???????????????????????????????????????????????????????????????????????????
ИС NORMPROD: примечание.
N 328-ст c 1 июля 2012 года введен в действие ГОСТ Р МЭК 60901-2011.
?МЭК 60901:1996 ? IDT ?ГОСТ Р МЭК 60901-99 "Лампы люминесцентные ?
? ? ?одноцокольные. Эксплуатационные требования" ?
???????????????????????????????????????????????????????????????????????????
ИС NORMPROD: примечание.
ГОСТ Р МЭК 61195-99 утратил силу с 1 января 2015 года в связи с
N 1960-ст).
?МЭК 61195:1993 ? IDT ?ГОСТ Р МЭК 61195-99 "Лампы люминесцентные ?
? ? ?двухцокольные. Требования безопасности" ?
???????????????????????????????????????????????????????????????????????????
?МЭК 61199:1993 ? IDT ?ГОСТ Р МЭК 61199-99 "Лампы люминесцентные ?
? ? ?одноцокольные. Требования безопасности" ?
???????????????????????????????????????????????????????????????????????????
?утверждения рекомендуется использовать перевод на русский язык данного?
?международного стандарта. Перевод данного международного стандарта?
?находится в Федеральном информационном фонде технических регламентов?
?и стандартов. ?
? ?
? Примечание. В настоящей таблице использовано следующее условное?
?обозначение степени соответствия стандартов: ?
? - IDT - идентичные стандарты. ?
???????????????????????????????????????????????????????????????????????????
МЭК 60081-97. Double-capped fluorescent lamps - Performance requirements (Лампы люминесцентные двухцокольные. Эксплуатационные требования)
МЭК 60479-94 (все части). Effects of current on human beings and livestock (Воздействие тока на людей и домашних животных)
МЭК 60901-96. Single-capped fluorescent lamps - Performance requirements (Лампы люминесцентные одноцокольные. Эксплуатационные требования)
МЭК 60929-90. Auxiliaries for lamps - A.c.-supplied electronic ballasts for tubular fluorescent lamps. Performance requirements (Устройства для ламп. Аппараты пускорегулирующие электронные, питаемые от источников переменного тока для трубчатых люминесцентных ламп. Требования к рабочим характеристикам)
МЭК 61195-93. Double-capped fluorescent lamp - Safety specifications (Лампы люминесцентные двухцокольные. Требования безопасности)
МЭК 61199-93. Single-capped fluorescent lamps. Safety specifications (Лампы люминесцентные одноцокольные. Требования безопасности).
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/9/gost_11600.html
На правах рекламы:
|
© Антон Серго, 1998-2026.
|
Разработка сайта |
|
