"ГОСТ Р 54455-2011 (МЭК 62599-1:2010). Национальный стандарт Российской Федерации. Системы охранной сигнализации. Методы испытаний на устойчивость к внешним воздействующим факторам"
(утв. и введен в действие Приказом Росстандарта от 28.09.2011 N 411-ст)

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".

1 ПОДГОТОВЛЕН Федеральным государственным учреждением "Научно-исследовательский центр "ОХРАНА" (ФГУ "НИЦ "ОХРАНА") МВД России, Центром оперативного руководства деятельностью вневедомственной охраны (ЦОРДВО) МВД России

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 234 "Системы тревожной сигнализации и противокриминальной защиты"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 сентября 2011 г. N 411-ст

4 Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 62599-1:2010 "Системы тревожной сигнализации. Часть 1. Методы испытаний на воздействие окружающей среды" (IEC 62599-1:2010 "Alarm systems - Part 1: Environmental test methods") путем изменения его структуры для приведения в соответствие с ГОСТ Р 1.5-2004. Сопоставление структуры настоящего стандарта со структурой примененного в нем международного стандарта приведено в дополнительном справочном приложении ДВ. Настоящий стандарт модифицирован по отношению к международному стандарту МЭК 62599-1:2010 также путем внесения технических отклонений непосредственно в используемый текст и изменения содержания отдельных абзацев, пунктов, подпунктов, изменения отдельных слов, фраз, введения дополнительных слов, фраз. При этом измененные и дополнительные слова, фразы, пункты, подпункты выделены курсивом. Обоснование технических отклонений приведено во введении к настоящему стандарту. Наименование стандарта изменено относительно наименования МЭК 62599-1 для приведения в соответствие с ГОСТ Р 1.5-2004 (3.5)

5 ВВЕДЕН ВПЕРВЫЕ

В настоящем стандарте использована структура МЭК 62599-1, отдельные разделы, положения, нормативные ссылки, термины, определения, методика проведения испытаний, оценка результатов испытаний.

В настоящем стандарте учтены особенности климатических условий России и многолетний опыт использования технических средств охранной сигнализации. По сравнению с МЭК 62599-1:2010 в стандарт внесены технические отклонения с учетом требований ГОСТ Р 52931, ГОСТ Р 52435. Внесение отклонений обусловлено отсутствием ряда существенных требований в МЭК 62599-1:2010, а ряд приведенных требований в МЭК 62599-1:2010 неприменим для климатических условий России.

Кроме того, с целью устранения противоречий с действующими национальными стандартами внесены изменения в ряд терминов и определений.

Отклонения от МЭК 62599-1:2010 внесены с целью не допустить существенного снижения степени защищенности объектов.

Также в настоящем стандарте исключены испытания на выносливость (МЭК 62599-1:2010, разделы 9, 13, 14, 15), проведение которых не предусмотрено ГОСТ Р 50777 и ГОСТ Р 52434. По сравнению с МЭК 62599-1:2010 уточнены испытания на устойчивость к воздействию диоксида серы, соляного пара (МЭК 62599-1:2010, разделы 17, 18), солнечного излучения (МЭК 62599-1:2010, разделы 24, 25), удара (МЭК 62599-1, раздел 19).

ГОСТ Р 51802-2001 Методы испытаний на стойкость к воздействию агрессивных и других специальных сред машин, приборов и других технических изделий

ГОСТ Р 52562-2006 Методы испытаний на стойкость к климатическим внешним воздействующим факторам машин, приборов и других технических изделий. Испытания на воздействие воды

ГОСТ Р 52762-2007 (МЭК 60068-2-75:1997) Методы испытаний на стойкость к механическим внешним воздействующим факторам машин, приборов и других технических изделий. Испытания на воздействие ударов по оболочке изделий

ГОСТ Р МЭК 60065-2009 Аудио-, видео- и аналогичная электронная аппаратура. Требования безопасности

ГОСТ Р МЭК 60068-2-1-2009 Испытания на воздействие внешних факторов. Часть 2-1. Испытания. Испытание A: Холод

ГОСТ Р МЭК 60068-2-2-2009 Испытания на воздействие внешних факторов. Часть 2-2. Испытания. Испытание B: Сухое тепло

ГОСТ 14192-96 Маркировка грузов

ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (код IP)

ГОСТ 28198-89 (МЭК 68-1-88) Основные методы испытаний на воздействие внешних факторов. Часть 1. Общие положения и руководство

ГОСТ 28201-89 (МЭК 68-2-3-69) Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Ca: Влажное тепло, постоянный режим

ГОСТ 28202-89 (МЭК 68-2-5-75) Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Sa: Имитированная солнечная радиация на уровне земной поверхности

ГОСТ 28203-89 (МЭК 68-2-6-82) Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Fc и руководство: Вибрация (синусоидальная)

ГОСТ 28205-89 (МЭК 68-2-9-75) Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Руководство по испытанию на воздействие солнечной радиации

ГОСТ 28207-89 (МЭК 68-2-11-81) Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Ka: Соляной туман

ГОСТ 28209-89 (МЭК 68-2-14-84) Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание N: Смена температуры

ГОСТ 28214-89 (МЭК 68-2-28-81) Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Руководство по испытаниям на влажное тепло

ГОСТ 28215-89 (МЭК 68-2-29-87) Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Eb и руководство: Многократные удары

ГОСТ 28218-89 (МЭК 68-2-32-75) Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Ed: Свободное падение

ГОСТ 28219-89 (МЭК 68-2-33-71) Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Руководство по испытаниям на смену температуры

ГОСТ 28236-89 (МЭК 68-3-1-74) Основные методы испытаний на воздействие внешних факторов. Часть 3. Дополнительная информация. Раздел 1. Испытания на холод и сухое тепло

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

Методы испытаний, входящие в настоящий стандарт, могут состоять из ряда операций, предназначенных для определения воздействия одного или ряда внешних факторов на образец.

В настоящем стандарте применяют следующие термины с соответствующими определениями:

3.1

3.2

3.3 испытание: Законченный ряд операций, объединенных одним названием и обычно состоящих из следующих операций: предварительной выдержки, выдержки, восстановления, заключительного внешнего осмотра и измерений.

3.4 предварительная выдержка: Операция, проводимая с целью устранения или частичной нейтрализации воздействия предыдущих условий на образец.

3.5 выдержка: Условия окружающей среды, которым подвергается образец с целью определения влияния конкретного внешнего фактора.

3.6 восстановление: Операция, проводимая после выдержки образца в целях стабилизации его свойств перед измерением.

4.1 ТСОС классифицируют по условиям эксплуатации:

Класс I - для эксплуатации в отапливаемых помещениях (т.е. условия окружающей среды, ограниченные помещением, например офисом, жилой комнатой, служебным помещением учреждения или организации);

Класс II - для эксплуатации в условиях окружающей среды внутри зданий общего назначения (например, в торговых или выставочных залах, предприятиях общественного питания или бытового обслуживания населения, на лестничных маршах и площадках, в коридорах, в производственных зонах и хранилищах);

Класс III - для эксплуатации в неотапливаемых помещениях, в том числе под навесами (т.е. внешние условия, при которых ТСОС защищены от прямого попадания дождя и света или находятся в особых условиях окружающей среды внутри помещений, таких как гаражи, чердаки, склады, ангары, погрузочные площадки и пандусы);

Класс IV - для эксплуатации на открытом воздухе (внешние условия в целом).

Для ТСОС класса IV следует учитывать требования ГОСТ 15150 в зависимости от класса исполнения.

4.2 ТСОС классифицируют по исполнению: стационарные, передвижные (мобильные, быстроразворачиваемые) и переносные (портативные).

Настоящий стандарт устанавливает два вида испытаний:

- функциональные испытания, которые проводят с целью проверки выполнения всех функций образцом ТСОС при воздействии на него факторов окружающей среды, соответствующих условиям эксплуатации;

- ускоренные испытания, которые проводят с целью проверки выполнения всех функций образцом ТСОС в более жестких условиях по сравнению с условиями эксплуатации.

6.1.2 Если не указано иное, в технических условиях на конкретные виды ТСОС, в качестве нормальных атмосферных условий в лаборатории для проведения измерений и испытаний должны быть приняты условия, указанные в ГОСТ 28198, п. 5.3.1:

температура - от 15 °C до 35 °C;

относительная влажность - от 25% до 75%;

атмосферное давление - от 86 до 106 кПа.

6.1.9 В технической документации на ТСОС должны быть указаны:

- класс по исполнению;

- схема монтажа образца;

- положение образца, требуемое во время проведения испытаний;

- критерии оценки испытания;

- методика испытаний.

6.1.10 Необходимые испытания ТСОС на устойчивость к воздействию внешних факторов приведены в обязательном приложении ДА.

6.1.11 ТСОС, предназначенные для использования в составе систем охранно-пожарной сигнализации, должны отвечать требованиям настоящего стандарта.

6.1.12 Испытания маркировки на устойчивость к воздействию внешних факторов должны быть выполнены в соответствии с требованиями ГОСТ Р 50775, ГОСТ 14192 и ГОСТ 26828.

6.2.1.1 Испытание на воздействие сухим теплом проводят с целью проверки функциональных характеристик ТСОС при высокой температуре окружающей среды.

6.2.1.2 При испытании образец подвергают воздействию высокой температуры в течение времени, необходимого для достижения температурной стабильности ТСОС по ГОСТ 28198, после чего проводят проверку функциональных характеристик.

6.2.1.3 Процедура испытаний и испытательное оборудование должны быть по ГОСТ Р МЭК 60068-2-2. Испытание Bd должно быть проведено с рассеиванием тепла, а испытание Bb должно быть проведено без рассеивания тепла.

6.2.1.4 Перед выдержкой при воздействии тепла проводят проверку функциональных характеристик в нормальных атмосферных условиях, установленных в 6.1.2.

6.2.1.5 Образец подвергают выдержке в условиях, указанных в таблице 1.

6.2.1.6 Во время выдержки контролируют функциональные характеристики и состояние образца с фиксацией любых изменений. Измерения должны быть завершены за 30 мин до окончания выдержки.

6.2.1.7 После восстановления образца в течение не менее часа в условиях, установленных в 6.1.2, образец подвергают внешнему осмотру и измерению параметров, а также проводят проверку функциональных характеристик в соответствии с техническими условиями на ТСОС конкретного вида.

6.2.2.1 Испытание проводят с целью проверки функциональных характеристик ТСОС при низких температурах окружающей среды.

6.2.2.2 При испытании образец подвергают воздействию низкой температуры в течение времени, необходимого для достижения температурной стабильности ТСОС по ГОСТ 28198, после чего проводят проверку функциональных характеристик.

6.2.2.3 Процедура испытаний и испытательное оборудование должны быть по ГОСТ Р МЭК 60068-2-1. Испытание Ad должно быть проведено с рассеиванием температурного воздействия, а испытание Ab должно быть проведено без рассеивания температуры.

6.2.2.4 Перед выдержкой при воздействии низких температур проводят проверку функциональных характеристик в нормальных атмосферных условиях, установленных в 6.1.2.

6.2.2.5 Образец подвергают выдержке в условиях, указанных в таблице 2.

6.2.2.6 Во время выдержки контролируют функциональные характеристики и состояние образца с фиксацией любых изменений. Измерения должны быть завершены за 30 мин до окончания выдержки.

6.2.2.7 После восстановления образца в течение не менее часа в условиях, установленных в 6.1.2, образец подвергают внешнему осмотру и измерению параметров, а также проводят проверку функциональных характеристик в соответствии с техническими условиями на ТСОС конкретного вида.

6.2.3.1 Испытание проводят с целью проверки функциональных характеристик переносных ТСОС при воздействии температурных ударов, вызванных сменой температурных режимов.

6.2.3.2 При испытании образец подвергают последовательному воздействию изменением температур путем переноса из "теплой" испытательной камеры в "холодную".

6.2.3.3 Процедура испытания и испытательная аппаратура должны отвечать требованиям ГОСТ 28209 для испытания Na с быстрым изменением температуры и заданным временем перехода.

6.2.3.4 Перед испытанием проводят проверку функциональных характеристик в нормальных атмосферных условиях, установленных в 6.1.2.

6.2.3.5 Образец подвергают воздействию высоких и низких температур в условиях, указанных в таблице 3.

6.2.3.6 Во время испытаний контролируют функциональные характеристики и состояние образца с фиксацией любых изменений. Измерения должны быть проведены в первые 10 мин при воздействии высокой температуры на первом цикле и в последние 10 мин при воздействии низкой температуры на последнем цикле.

6.2.3.7 После восстановления образца в течение не менее часа в условиях, установленных в 6.1.2, образец подвергают внешнему осмотру и измерению параметров, а также проводят проверку функциональных характеристик в соответствии с техническими условиями на ТСОС конкретного вида.

6.2.4.1 Испытание проводят с целью проверки функциональных характеристик ТСОС при высокой относительной влажности (без конденсации), которая вероятна в условиях эксплуатации.

6.2.4.2 Образец подвергают воздействию постоянной температуры и высокой относительной влажности таким образом, чтобы избежать конденсации на образец. Период воздействия выбирается так, чтобы зафиксировать поверхностные явления в результате адсорбции.

6.2.4.3 Процедура испытания и испытательная аппаратура должны соответствовать ГОСТ 28214.

6.2.4.4 Перед испытанием проводят проверку функциональных характеристик в нормальных атмосферных условиях, установленных в 6.1.2.

6.2.4.5 Образец подвергают выдержке в условиях, указанных в таблице 4.

6.2.4.6 Во время выдержки контролируют функциональные характеристики и состояние образца с фиксацией любых изменений. Измерения должны быть завершены за 30 мин до окончания выдержки.

6.2.4.7 После восстановления образца в течение не менее часа в условиях, установленных в 6.1.2, образец подвергают внешнему осмотру и измерению параметров, а также проводят проверку функциональных характеристик в соответствии с техническими условиями на ТСОС конкретного вида.

6.2.5.1 Испытание проводят с целью проверки защиты от проникновения воды.

6.2.5.2 Защита ТСОС от проникновения воды обеспечивается их оболочками или применением других способов защиты (полностью или частично). Образец проверяют на водонепроницаемость при дожде, на каплезащищенность, водозащищенность и брызгозащищенность.

6.2.5.3 Проверку ТСОС, обеспеченных оболочками, проводят в соответствии с требованиями ГОСТ 14254 и методами испытаний по ГОСТ Р 52562:

- метод 219-2 - для степени защиты IPX2;

- метод 220-1 - для степени защиты IPX5;

- метод 217-1 - для степени защиты IPX7.

6.2.5.4 Перед испытанием проводят проверку функциональных характеристик в нормальных атмосферных условиях, установленных в 6.1.2.

6.2.5.5 Образец монтируют в соответствии с техническими условиями на ТСОС конкретного вида.

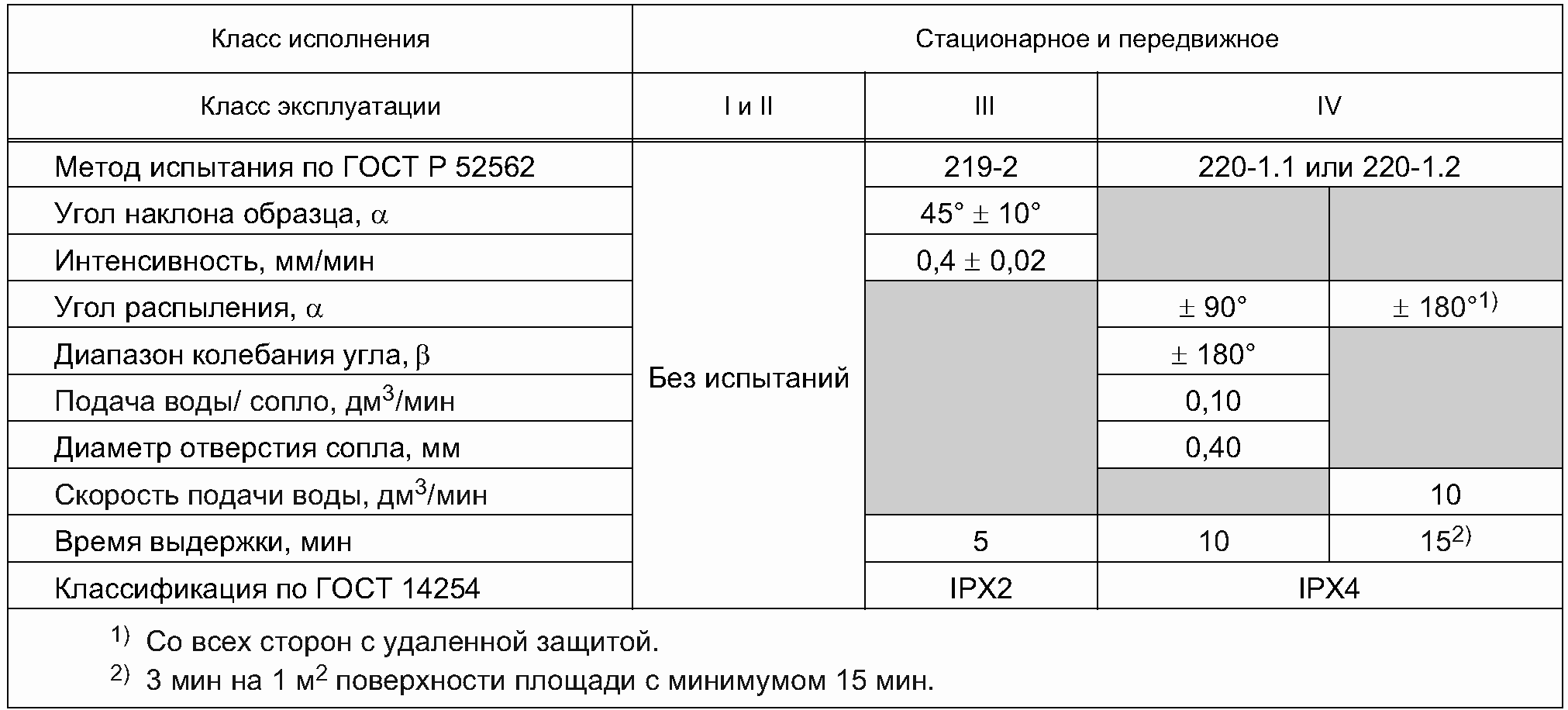

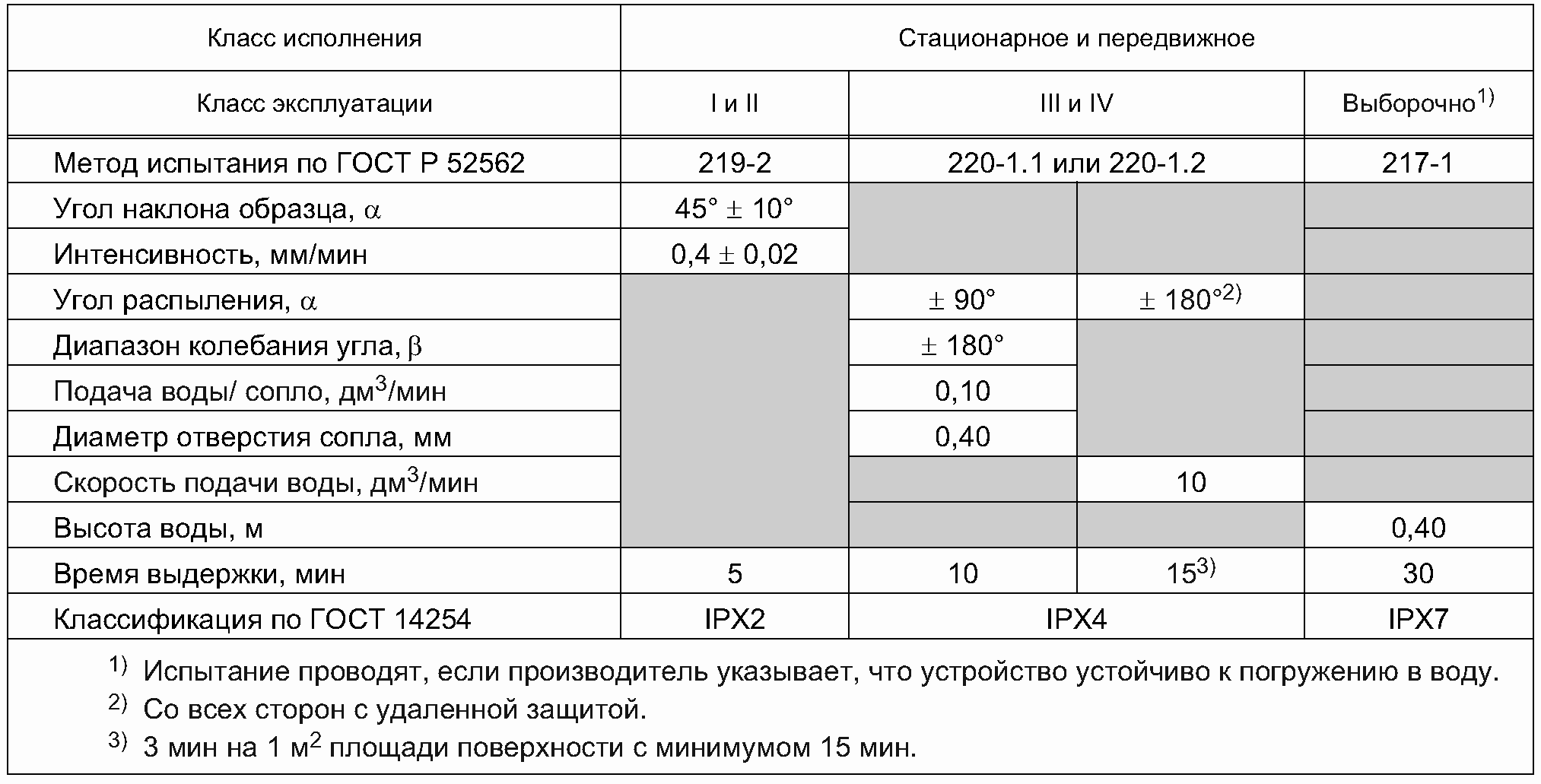

6.2.5.6 Образец подвергают воздействию воды в условиях, указанных в таблицах 5 и 6.

6.2.5.7 Во время выдержки контролируют функциональные характеристики и состояние образца с фиксацией любых изменений.

6.2.5.8 После восстановления образца в течение не менее часа в условиях, установленных в 6.1.2, образец подвергают внешнему осмотру, измеряют параметры и проводят проверку функциональных характеристик в соответствии с техническими условиями на ТСОС конкретного вида.

Примечание. В технически обоснованных случаях в технических условиях на ТСОС конкретного вида указывают дополнительные условия, необходимые перед окончательным измерением параметров (например, такие как сушка образца).

6.2.6.1 Испытание проводят с целью проверки устойчивости стационарных или передвижных ТСОС к механическим ударам по поверхности.

6.2.6.2 Данные испытания проводят для проверки работоспособности и обеспечения безопасности ТСОС при воздействии на его оболочку установленного числа ударов определенной жесткости в соответствии с требованиями ГОСТ Р 52762.

6.2.6.3 Тип испытательного устройства и процедура испытания по ГОСТ Р 52762, п. 3.3.1 (испытание Ehb по ГОСТ Р 52762). При нанесении ударов ТСОС должны быть исключены вторичные удары и отскок. В технической документации на ТСОС должны быть установлены расположение образца и место (места) на образце, где наиболее вероятно повреждение при эксплуатации и где может быть приложен удар. Удары должны быть приложены перпендикулярно к испытуемой поверхности, если не указано иное в технических условиях на ТСОС конкретного вида.

6.2.6.4 Перед испытанием проводят проверку функциональных характеристик в нормальных атмосферных условиях, установленных в 6.1.2.

6.2.6.5 Образец подвергают испытаниям в условиях, указанных в таблице 7.

6.2.6.6 Во время испытания контролируют функциональные характеристики и состояние образца с фиксацией любых изменений.

6.2.6.7 После испытания образец подвергают визуальному осмотру, измеряют его электрические параметры, проверяют механические и функциональные характеристики на соответствие техническим условиям на ТСОС конкретного вида.

6.2.7.1 Испытание проводят с целью определения воздействий на ТСОС, имитирующих падение, которому может подвергаться ТСОС при небрежном обращении, или с целью выявления минимальной прочности ТСОС для оценки запаса прочности. Испытание предназначено в основном для ТСОС без упаковки, которая должна входить в комплектность ТСОС.

6.2.7.2 При испытаниях ТСОС подвергают падению с определенной высоты на стальную или бетонную поверхность, которая должна быть гладкой, твердой и жесткой.

Примечание. При необходимости в технических условиях на ТСОС конкретного вида указывается конкретный вид поверхности.

6.2.7.3 Испытательная аппаратура и процедура испытаний по ГОСТ 28218 для метода 1.

6.2.7.4 Перед испытаниями проводят проверку функциональных характеристик в нормальных атмосферных условиях, установленных в 6.1.2.

6.2.7.5 Образец подвергают испытаниям в условиях, указанных в таблице 8.

6.2.7.6 Во время испытания контролируют функциональные характеристики и состояние образца с фиксацией любых изменений.

6.2.7.7 После испытания образец подвергают визуальному осмотру, измеряют его электрические параметры, проверяют функциональные характеристики на соответствие техническим условиям на ТСОС конкретного вида.

6.2.8.1 Испытание проводят с целью выявления дефектов и/или ухудшения функциональных характеристик ТСОС под воздействием на них вибрации с заданной степенью жесткости.

6.2.8.2 Образец ТСОС подвергают воздействию синусоидальной вибрации на уровне и в частотном диапазоне, которые отвечают условиям эксплуатации. Образец подвергают амплитудному циклу частотного диапазона (минимум - максимум - минимум) по трем осям для каждого основного функционального режима.

6.2.8.3 Испытательная аппаратура и процедура испытаний по ГОСТ 28203 для метода 1. Вибрация должна быть приложена поочередно к каждой из осей, одна из которых перпендикулярна плоскости монтажа.

6.2.8.4 Перед испытанием проводят проверку функциональных характеристик в нормальных атмосферных условиях, установленных в 6.1.2.

6.2.8.5 Образец подвергают вибрации в условиях, указанных в таблице 9.

6.2.8.6 Во время испытания контролируют функциональные характеристики и состояние образца с фиксацией любых изменений.

6.2.8.7 Целью измерений перед испытанием и после него является сравнение параметров образца для оценки воздействия вибрации. Кроме визуального осмотра, начальные и заключительные измерения включают в себя проверку электрических параметров ТСОС и функциональных характеристик, размеров и т.д. на соответствие техническим условиям на ТСОС конкретного вида.

6.2.9.1 Испытание проводят с целью проверки защиты ТСОС от проникновения мелкодисперсной пыли, обеспечиваемой специальными оболочками.

6.2.9.2 Образец ТСОС подвергают воздействию воздушного потока, заряженного плотной пылью, содержащего не абразивный порошок, с указанным размером частиц. Воздушный поток подается на ТСОС под давлением ниже давления окружающего атмосферного давления, чтобы обеспечить проникновение пыли. Определенное количество порошка обеспечивает плотность и однородность пыли. Порошок - тальк с максимальным размером зерна 75 мкм.

6.2.9.3 Аппаратура и процедура испытаний должны отвечать требованиям ГОСТ 14254 по IP5X и IP6X.

6.2.9.4 Образец монтируют в соответствии с техническими условиями на ТСОС конкретного вида. Образец должен находиться в выключенном состоянии.

Примечание. В технически обоснованном случае образец может находиться во включенном состоянии, что должно быть указано в технических условиях на ТСОС конкретного вида.

6.2.9.5 Средства защиты от пыли должны соответствовать техническим условиям на ТСОС конкретного вида согласно категориям образца 1 или 2:

категория 1 - с падением давления воздуха внутри образца ниже атмосферного давления (с подключением образца к вакуумному насосу);

категория 2 - без падения давления воздуха внутри образца ниже атмосферного давления (без подключения образца к вакуумному насосу).

6.2.9.6 Режимы выдержки осуществляют в соответствии с таблицами 10 и 11.

6.2.9.7 Во время выдержки в каждом из режимов измерения параметров ТСОС не проводят.

6.2.9.8 После восстановления в течение не менее часа в условиях, установленных в 6.1.2, образец подвергают внешнему осмотру и измерению параметров, а также проводят проверку функциональных характеристик в соответствии с техническими условиями на ТСОС конкретного вида.
