"ГОСТ 1566-2024. Межгосударственный стандарт. Изделия огнеупорные динасовые для электросталеплавильных печей. Технические условия"
(введен в действие Приказом Росстандарта от 24.07.2024 N 963-ст)

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Научно-технический центр "Огнеупоры" (ООО "НТЦ "Огнеупоры")

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 9 "Огнеупоры"

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 21 июня 2024 г. N 65-2024)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 24 июля 2024 г. N 963-ст межгосударственный стандарт ГОСТ 1566-2024 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2025 г.

5 В настоящем стандарте учтены основные нормативные положения следующих международных стандартов:

ISO 5019-2:1984 "Изделия огнеупорные. Размеры. Часть 2. Сводовый кирпич" ("Refractory bricks - Dimensions - Part 2: Arch bricks", NEQ);

ISO 5019-4:1988 "Изделия огнеупорные. Размеры. Часть 4. Сводовый кирпич для электродуговых печей" ("Refractory bricks - Dimensions - Part 4: Dome bricks for electric arc furnace roofs", NEQ)

6 ВЗАМЕН ГОСТ 1566-96

Настоящий стандарт устанавливает требования к динасовым огнеупорным изделиям для электросталеплавильных печей и позволяет осуществлять поставку изделий для футеровки печей по отечественным и зарубежным проектам с учетом особенностей применяемых форм и размеров.

Особенностью настоящего стандарта по отношению к ранее действовавшему ГОСТ 1566-96 является внесение в текст стандарта форм и размеров, применяемых в соответствии с международными стандартами. Раздел 4 настоящего стандарта сохраняет существующие формы и размеры, применяемые по ГОСТ 1566-96. Разделы 5 и 6 устанавливают требования к формам и размерам, соответствующим международным стандартам ISO 5019-2:1984 "Изделия огнеупорные. Размеры. Часть 2. Сводовый кирпич" и ISO 5019-4:1988 "Изделия огнеупорные. Размеры. Часть 4. Сводовый кирпич для электродуговых печей".

Настоящий стандарт распространяется на динасовые огнеупорные изделия (далее - изделия), предназначенные для кладки сводов и арок электросталеплавильных печей.

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 12.1.005 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 12.1.007 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности

ГОСТ 12.1.044 (ИСО 4589-84) Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения

ГОСТ 12.3.009 Система стандартов безопасности труда. Работы погрузочно-разгрузочные. Общие требования безопасности

ГОСТ 12.4.028 Система стандартов безопасности труда. Респираторы ШБ-1 "Лепесток". Технические условия

ГОСТ 12.4.041 Система стандартов безопасности труда. Средства индивидуальной защиты органов дыхания фильтрующие. Общие технические требования

ГОСТ 12.4.253 (EN 166:2002) Система стандартов безопасности труда. Средства индивидуальной защиты глаз и лица. Общие технические требования

ГОСТ 17.0.0.01 Система стандартов в области охраны природы и улучшения использования природных ресурсов. Основные положения

ГОСТ 17.2.3.02 <1> Правила установления допустимых выбросов загрязняющих веществ промышленными предприятиями

--------------------------------

<1> В Российской Федерации действует ГОСТ Р 58577-2019 "Правила установления нормативов допустимых выбросов загрязняющих веществ проектируемыми и действующими хозяйствующими субъектами и методы определения этих нормативов".

ГОСТ 2211-2020 Огнеупоры и огнеупорное сырье. Методы определения истинной плотности

ГОСТ 2409 Огнеупоры. Метод определения кажущейся плотности, открытой и общей пористости, водопоглощения

ГОСТ 2642.0 Огнеупоры и огнеупорное сырье. Общие требования к методам анализа

ГОСТ 2642.3 Огнеупоры и огнеупорное сырье. Методы определения оксида кремния (IV)

ГОСТ 2642.4 Огнеупоры и огнеупорное сырье. Методы определения оксида алюминия

ГОСТ 2642.7 Огнеупоры и огнеупорное сырье. Методы определения оксида кальция

ГОСТ 4069 Огнеупоры и огнеупорное сырье. Методы определения огнеупорности

ГОСТ 4070 Изделия огнеупорные. Метод определения температуры деформации под нагрузкой

ГОСТ 4071.1 Изделия огнеупорные с общей пористостью менее 45%. Метод определения предела прочности при сжатии при комнатной температуре

ГОСТ 8179-98 (ИСО 5022-79) Изделия огнеупорные. Отбор образцов и приемочные испытания

ГОСТ 10198 Ящики деревянные для грузов массой св. 200 до 20000 кг. Общие технические условия

ГОСТ 21140 Тара. Система размеров

ГОСТ 24597 Пакеты тарно-штучных грузов. Основные параметры и размеры

ГОСТ 24717 Огнеупоры и огнеупорное сырье. Маркировка, упаковка, транспортирование и хранение

ГОСТ 30762 Изделия огнеупорные. Методы измерений геометрических размеров, дефектов формы и поверхностей

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В зависимости от области применения и химического состава изделия подразделяют на марки, указанные в таблице 1.

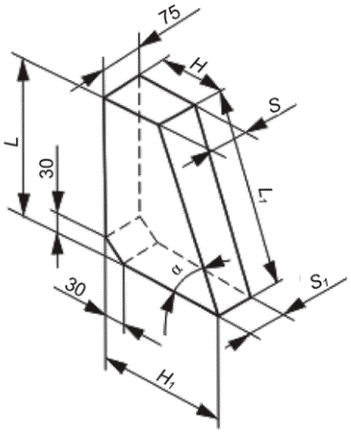

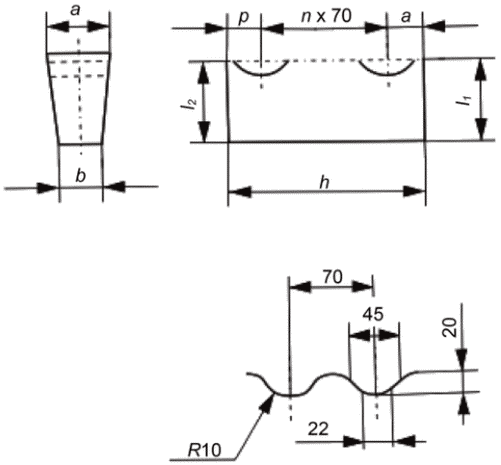

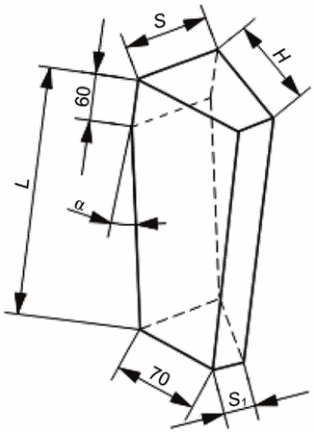

4.1.1 Форма и размеры изделий должны соответствовать параметрам, указанным на рисунках 1 - 8 и в таблицах 2 - 9.

Пределы допускаемых отклонений размеров изделий не должны превышать:

- +/- 1 мм - для изделий размером до 50 мм включительно;

- +/- 2 мм - для изделий размером свыше 50 до 180 мм включительно;

- +/- 3 мм - для изделий размером свыше 180 до 360 мм включительно.

4.1.2 Данные для определения количества изделий для кладки колец электродных отверстий при различном сочетании изделий приведены в приложении А.

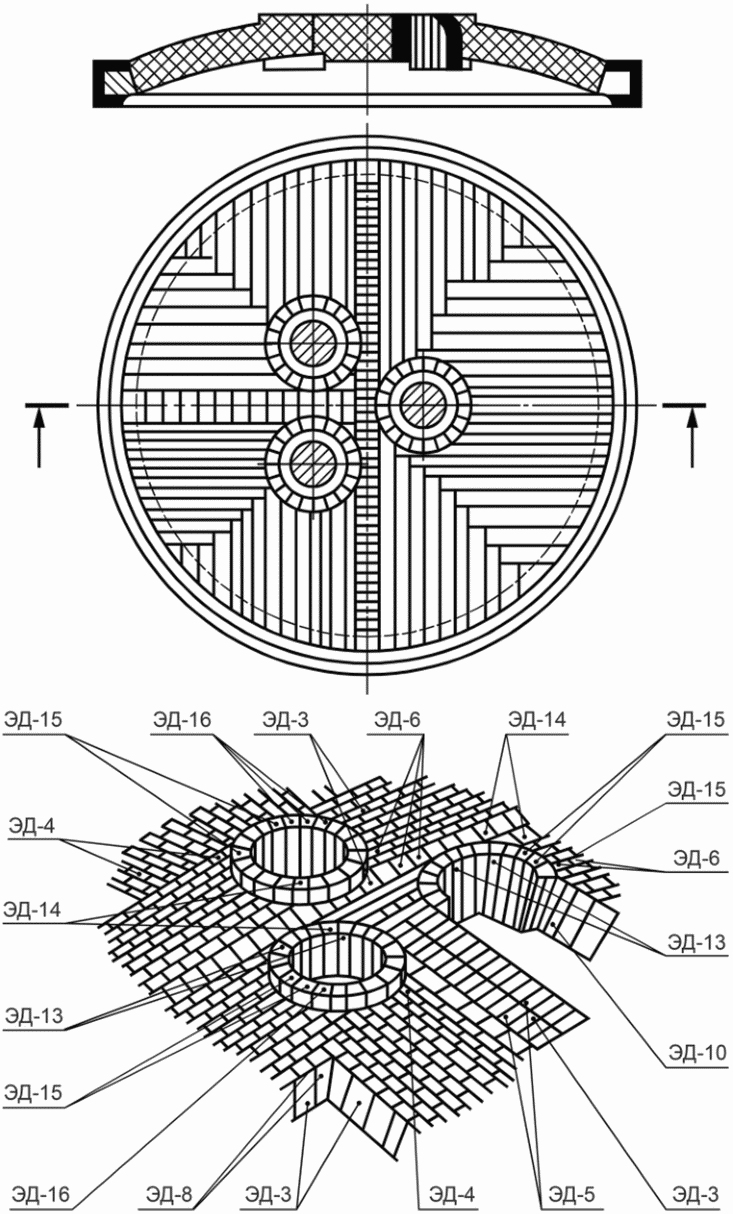

4.1.3 Примерная схема кладки свода в центральной части электросталеплавильной печи вместимостью от 8 до 30 т приведена в приложении Б.

4.1.4 Расчетные объем и масса изделий приведены в приложении В и не являются браковочным признаком.

4.1.5 Допускается устанавливать по соглашению сторон дополнительные формы и размеры изделий, а также пределы допускаемых отклонений размеров. На чертежах заказчика должна быть указана рабочая поверхность изделий.

Размеры огнеупорного сводового кирпича должны соответствовать указанным в таблице 10.

4.3.1 Форма и размеры огнеупорного кирпича, также применяемого в сводах электродуговых печей, должны соответствовать указанным на рисунках 9 - 11 и в таблицах 11 - 14.

Форма и размеры специального кирпича, также применяемого для футеровки электродуговых печей, должны соответствовать указанным на рисунке 12 и в таблице 15.

Пояснения к таблицам 12 - 14.

В графе "Справочный номер" таблицы 12 буквами KR обозначают кирпич для свода, в таблице 13 буквой R обозначают кирпич для прямоугольного перекрытия.

Первая цифра в обозначении, установленном в таблицах 12 и 13, соответствует первой цифре сферического радиуса в метрах.

Вторая цифра соответствует обозначению по таблице 14.

5.1 По физико-химическим показателям и показателям внешнего вида изделия должны соответствовать требованиям, указанным в таблицах 16 и 17.

5.2 Изделия в изломе должны иметь однородное строение, зерна не должны выкрашиваться и не должно быть пустот.

5.3 Требования к показателям внешнего вида изделий допускается устанавливать по соглашению сторон.

5.4 Маркировка и упаковка - по ГОСТ 24717 со следующим дополнением.

Для упаковки изделий используют ящики типов I-1, I-2 по ГОСТ 10198; размеры ящиков - по ГОСТ 21140, размеры пакета - по ГОСТ 24597.

6.1 Изделия являются негорючими по ГОСТ 12.1.044, они не способны взрываться и гореть при взаимодействии с водой, кислородом воздуха и другими веществами.

6.2 Изделия не являются радиоактивными. Максимальное значение эффективной удельной активности природных радионуклидов в изделиях не превышает 740 Бк/кг по нормативным документам государств, проголосовавших за принятие настоящего стандарта <1>.

--------------------------------

<1> В Российской Федерации действует СанПиН 2.6.1.2800-10 "Гигиенические требования по ограничению облучения населения за счет природных источников ионизирующего излучения".

6.3 При транспортировании, хранении и применении изделия не выделяют вредных и токсичных веществ.

6.4 При производстве изделий вредным производственным фактором является неорганическая пыль кварцита, содержащая оксид кремния (IV), относящийся к 3-му классу опасности по ГОСТ 12.1.007.

Величина ПДК пыли кварцита в воздухе рабочей зоны производственных помещений не должна превышать 1 мг/м³ по ГОСТ 12.1.005.

Оксид кремния (IV) оказывает вредное воздействие на дыхательные пути человека.

Острые отравления при изготовлении и применении изделий исключены.

6.5 При проведении работ с изделиями рабочий персонал должен быть обеспечен противопыльными респираторами по ГОСТ 12.4.028, защитными очками по ГОСТ 12.4.253, спецодеждой, хлопчатобумажными перчатками и т.п.

6.6 Общие требования безопасности при производстве изделий необходимо соблюдать в соответствии с требованиями ГОСТ 12.4.041.

6.7 При применении изделий необходимо соблюдать требования стандартов по охране окружающей среды: ГОСТ 17.0.0.01 и ГОСТ 17.2.3.02.

6.8 При погрузочно-разгрузочных работах следует соблюдать общие требования безопасности по ГОСТ 12.3.009.

7.1 Правила приемки - по ГОСТ 8179-98, приложение А (приемочный уровень дефектности AQL = 4,5). Дополнительные требования - по 7.1.1 - 7.1.3.

7.1.1 Масса партии изделий не должна превышать 150 т.

7.1.2 Для приемки применяют две категории испытаний:

- приемо-сдаточные;

- периодические.

Приемо-сдаточным испытаниям подвергают каждую партию изделий, а периодические испытания проводят при изменении сырья, технологического процесса или оборудования (но не реже одного раза в полгода).

7.1.3 При проверке соответствия качества изделий требованиям настоящего стандарта проводят приемо-сдаточные испытания в соответствии с требованиями таблицы 18.

8.1 Массовую долю SiO₂, CaO, Al₂O₃ определяют по ГОСТ 2642.0, ГОСТ 2642.3, ГОСТ 2642.7 и ГОСТ 2642.4 или другими методами анализа, обеспечивающими требуемую точность определения. При возникновении разногласий при оценке качества изделий определение проводят по ГОСТ 2642.0, ГОСТ 2642.3, ГОСТ 2642.7 и ГОСТ 2642.4 (арбитражные методы).

Результаты определения массовой доли SiO₂ округляют до целого числа, массовой доли CaO и Al₂O₃ - до первого десятичного знака.

8.2 Огнеупорность определяют по ГОСТ 4069.

8.3 Температуру начала размягчения определяют по ГОСТ 4070.

8.4 Истинную плотность определяют по ГОСТ 2211-2020, раздел 6 (экспресс-метод). Определение истинной плотности по ГОСТ 2211-2020, разделы 5 и 7, не рекомендуется. При возникновении разногласий при оценке качества изделий определение проводят по ГОСТ 2211-2020, раздел 6 (экспресс-метод).

8.5 Открытую пористость определяют по ГОСТ 2409.

8.6 Предел прочности при сжатии определяют по ГОСТ 4071.1.

8.7 Размеры изделий и показатели внешнего вида изделий измеряют по ГОСТ 30762.

8.8 Строение изделий в изломе, маркировку и упаковку оценивают визуально.

Транспортирование и хранение изделий проводят по ГОСТ 24717.

10.1 Изготовитель гарантирует соответствие изделий требованиям настоящего стандарта при соблюдении условий транспортирования и хранения.

10.2 Срок годности изделий не ограничен.

На рисунках А.1 и А.2 приведены графики для определения количества изделий, предназначенных для кладки колец электродных отверстий, в зависимости от внутренних диаметров отверстий.

Примечания

1 Для кладки кольца диаметром Д используют комбинацию изделий, номера и количество которых указаны на оси абсцисс.

2 Указанные на графике числа означают фактически получаемый диаметр кольца при использовании соответствующего числа изделий для кладки.

3 Номера и размеры изделий указаны в соответствии с таблицами 7 и 8.

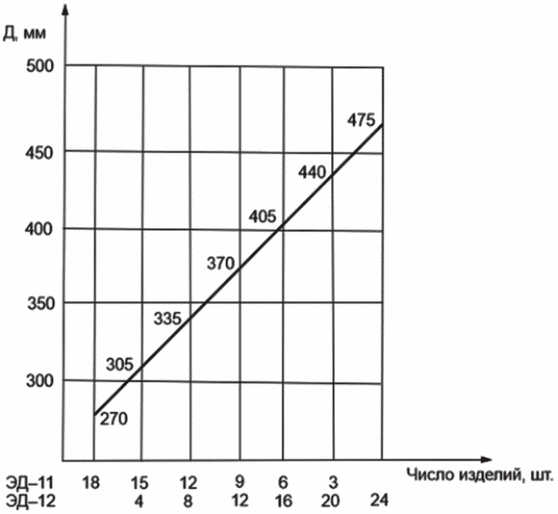

Примечание - ЭД-11 (230 x 100 x 82 x 47 мм), ЭД-12 (230 x 100 x 88 x 62 мм).

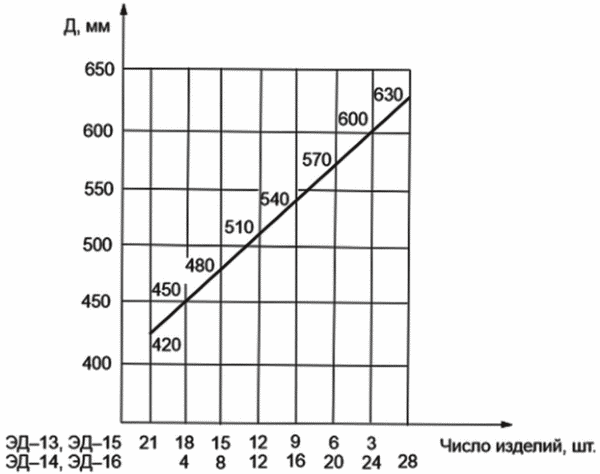

Примечание - ЭД-13 (300 x 110 x 96 x 63 мм) или ЭД-15 (360 x 110 x 96 x 63 мм), ЭД-14 (300 x 110 x 96 x 71 мм) или ЭД-16 (360 x 110 x 96 x 71 мм).

Примечание - Совместно используют изделия ЭД-13 и ЭД-14 или ЭД-15 и ЭД-16, если иное не указано в проекте.
