"ГОСТ EN 50085-2-3-2021. Межгосударственный стандарт. Системы кабельных коробов и системы специальных кабельных коробов для электрических установок. Часть 2-3. Дополнительные требования к системам кабельных коробов с прорезями, предназначенным для установки в шкафах"
(введен в действие Приказом Росстандарта от 18.04.2024 N 501-ст)

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 ПОДГОТОВЛЕН Открытым акционерным обществом "Испытания и сертификация бытовой и промышленной продукции "БЕЛЛИС" на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Государственным комитетом по стандартизации Республики Беларусь

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 22 октября 2021 г. N 144-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 18 апреля 2024 г. N 501-ст европейский стандарт ГОСТ EN 50085-2-3-2021 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2025 г. с правом досрочного применения

5 Настоящий стандарт идентичен европейскому стандарту EN 50085-2-3:2010 "Системы кабельных коробов и системы специальных кабельных коробов для электрических установок. Часть 2-3. Дополнительные требования к системам кабельных коробов с прорезями, предназначенным для установки в шкафах" ("Cable trunking systems and cable ducting systems for electrical installations - Part 2-3: Particular requirements for slotted cable trunking systems intended for installation in cabinets", IDT).

Европейский стандарт разработан техническим комитетом CENELEC TC 213 "Системы организации кабельной проводки" Европейского комитета по стандартизации в электротехнике (CENELEC).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

6 ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт применяют совместно с EN 50085-1.

Настоящий стандарт дополняет или изменяет соответствующие разделы EN 50085-1 "Системы электропроводные канальные для электроустановок. Часть 1. Общие требования".

В случае если конкретный пункт части 1 отсутствует в части 2-3, этот пункт применяют, насколько это возможно. Если в настоящем стандарте указано "дополнение", "изменение" или "замена", аналогичный текст части 1 должен быть соответствующим образом адаптирован.

В настоящем стандарте:

1) используются следующие шрифтовые выделения:

- текст требований - обычный;

- текст испытаний - курсив;

2) номера пунктов, примечаний, рисунков и таблиц, которые дополняют уже существующие в части 1, начинаются с цифры 101.

Настоящий стандарт устанавливает требования и методы испытаний систем кабельных коробов (СКК) и систем специальных кабельных коробов (ССКК), предназначенных для размещения и при необходимости электрического защитного разделения изолированных проводов, кабелей и потенциально другого электрического оборудования в электрических установках и/или системах связи. Максимальное напряжение в этих установках - 1000 В переменного тока и 1500 В постоянного тока.

Системы кабельных коробов с прорезями предназначены для монтажа внутри электрических шкафов и/или установок систем связи.

Настоящий стандарт не распространяется на трубные электропроводки, системы кабельных лотков, шинопроводные системы или оборудование, на которое распространяются другие стандарты.

Настоящий стандарт должен использоваться совместно с EN 50085-1:2005, на который в настоящем стандарте приведена ссылка как на часть 1 и требования которого не распространяются на системы специальных кабельных коробов.

EN 50085-1:2005, Cable trunking systems and cable ducting systems for electrical installations - Part 1: General requirements (Системы электропроводные канальные для электроустановок. Часть 1. Общие требования)

EN 50085-2-3:1999 <1> Cable trunking systems and cable ducting systems for electrical installations - Part 2-3: Particular requirements for slotted cable trunking systems intended for installation in cabinets (Системы электропроводные канальные для электроустановок. Часть 2-3. Дополнительные требования к электропроводным каналам, установленным в распределительных шкафах)

--------------------------------

<1> Заменен на EN 50085-2-3:2010. Однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.

EN 60695-11-5:2005 <1>, Fire hazard testing - Part 11-5: Test flames - Needle-flame test method - Apparatus, confirmatory test arrangement and guidance (IEC 60695-11-5:2004) (Испытание на пожароопасность. Часть 11-5. Испытательное пламя. Метод испытания игольчатым пламенем. Аппаратура, руководство и порядок испытания на подтверждение соответствия)

--------------------------------

<1> Заменен на EN 60695-11-5:2017. Однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.

HD 383 S2:1986 <2> Conductors of insulated cables - First supplement: Guide to the dimensional limits of circular conductors (IEC 60228:1978, mod. + IEC 60228A:1982, mod.) (Токопроводящие жилы изолированных кабелей. Первое дополнение. Руководство по предельным отклонениям размеров токопроводящих жил)

--------------------------------

<2> Заменен на EN 60228:2005. Однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.

Применяют соответствующий раздел части 1 со следующим дополнением.

3.101 система кабельных коробов с прорезями (slotted cable trunking system): Система, состоящая из прямой секции кабельного короба с прорезями и, возможно, других компонентов системы кабельного короба с прорезями для размещения и прокладки изолированных проводов или кабелей, предназначенных для использования в шкафу или аналогичных устройствах.

3.102 компонент системы кабельных коробов с прорезями (slotted cable trunking system component): Часть системы, к которой относятся:

a) прямая секция кабельного короба с прорезями;

b) фасонная секция кабельного короба;

c) крепежное устройство;

d) вспомогательная деталь.

Примечание - Система может не содержать все перечисленные составные компоненты. Допускается использовать различные комбинации составных компонентов системы.

3.103 прямая секция кабельного короба с прорезями (slotted trunking length): Прямой канал с прорезанными стенками и крышкой(ами), которые могут быть неотъемлемой частью основания и/или сниматься.

3.104 стенка с прорезями (slotted wall): Стенка с прорезями, которые позволяют вводить кабели.

Примечание - Щели могут иметь открытую или закрытую окантовку, различные формы и обычно предназначены для того, чтобы удерживать кабельную проводку в необходимом положении.

3.105 элемент стенки (wall finger): Часть стенки между двумя прорезями, следующими друг за другом, с открытой окантовкой.

3.106 линия рассоединения (break-out line): Линия, которая имеется на электропроводном канале для прокладки электропроводки, для облегчения отделения стенок или ее элементов, например элемент стенки.

Системы кабельных коробов с прорезями должны быть изготовлены и установлены таким образом, чтобы обеспечивать надежную поддержку, присоединение и разделение содержащихся в ней изолированных проводов и/или кабелей.

Устройства, которые образуют одно целое с элементами системы или встроены в нее, должны соответствовать требованиям соответствующих стандартов для этих устройств. Подобные устройства проверяют в составе системы кабельных коробов с прорезями, а их устройства сопряжения проверяют совместно с системой.

Применяют соответствующий раздел части 1.

Применяют соответствующий подраздел части 1 со следующим дополнением.

6.2 Не действует.

6.3 Таблица 2 не применяется.

6.5 Не действует.

6.6 Не действует.

6.7 Не действует.

6.9 Не действует.

6.10 Не действует.

6.101 В соответствии с предназначенным монтажным положением

6.101.1 Монтируется на вертикальной или горизонтальной поверхности.

6.101.2 Монтируется на вертикальной или горизонтальной поверхности, за исключением, если крышка расположена снизу.

Применяют соответствующий раздел части 1.

Применяют соответствующий раздел части 1 со следующим дополнением.

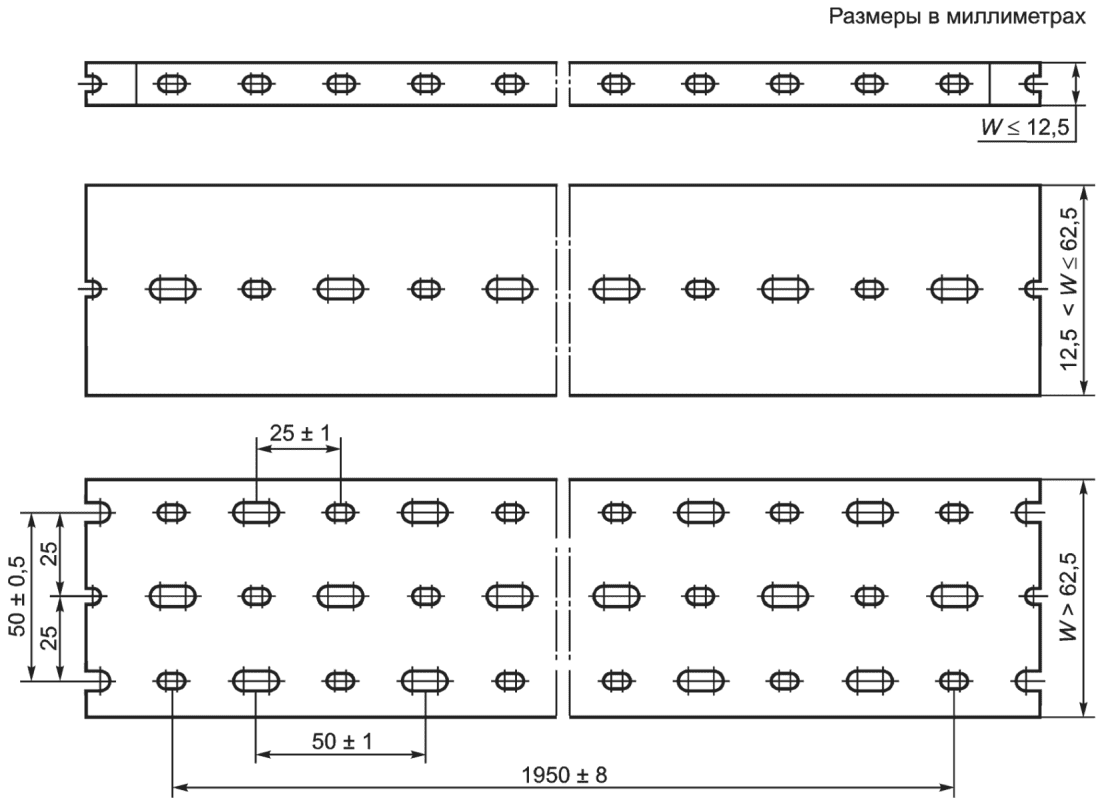

8.101 При наличии в основании прямых секций кабельных коробов с прорезями отверстий крепежные отверстия размещают в зависимости от ширины канала в соответствии с рисунком 101:

- прямые секции кабельных коробов номинальной шириной не более 12,5 мм должны иметь только один ряд небольших отверстий, как показано на рисунке 102, b);

- прямые секции кабельных коробов номинальной шириной от 12,5 до 62,5 мм должны иметь только один ряд поочередно расположенных отверстий, как показано на рисунке 102, a) и рисунке 102, b);

- прямые секции кабельных коробов номинальной шириной более 62,5 мм должны иметь не менее двух рядов поочередно расположенных отверстий, как показано на рисунке 102, a) и рисунке 102, b), находящихся на расстоянии 25 или 50 мм раздельно и симметрично к центральной линии кабельного канала.

Применяют соответствующий раздел части 1 со следующими изменениями:

9.2 Не применяют.

9.5 Не применяют.

9.6 Не применяют.

9.7 Не применяют.

9.8 Не применяют.

9.9 Не применяют.

9.10 Не применяют.

9.11 Не применяют.

9.12 Не применяют.

Применяют соответствующий раздел части 1 со следующими изменениями.

- для кабельных коробов шириной менее 50 мм используется одно крепление, как показано на рисунке 103, a);

- для кабельных коробов шириной 50 мм и более используются два крепления, как показано на рисунке 103, b).

Испытуемый образец подвергают равномерно распределенной нагрузке 0,8 г/мм² на каждый метр длины указанной полезной площади кабелей. Нагрузка распределяется между отделениями пропорционально указанной полезной площади кабелей. Нагрузка состоит из медных изолированных проводов или кабелей, соответствующих HD 383 S2:1986 (таблица 3, класс 5), или гибких изолированных проводов или кабелей аналогичной массы на метр.

10.2.2 Прямые секции кабельного короба с прорезями монтируют в соответствии с рисунком 104, a).

10.2.3 Прямые секции кабельного короба с прорезями в соответствии с 6.101.1 монтируются в соответствии с рисунком 104, b).

Применяют соответствующий раздел части 1 со следующими изменениями:

10.3.1.3 Второй абзац заменен на:

10.3.1.4 Дополнить в конце первого абзаца следующее требование:

Любые трещины или поломки элемента стенки не принимают во внимание.

10.3.2 Не применяют.

10.4 Не применяют.

10.5 Не применяют.

10.6 Не применяют.

Не применяют соответствующий раздел части 1.

Применяют соответствующий раздел части 1.

Применяют соответствующий раздел части 1 со следующими изменениями:

13.1.3

Прямые секции кабельного короба с прорезями не должны воспламеняться или поддерживать горение после устранения источника зажигания.

Неметаллические или металлические элементы системы, покрытые краской или каким-либо другим средством, которые снижают сопротивление распространения горению, рассматриваются как композиционные элементы системы и испытываются соответствующим образом.

- для прямых секций кабельных коробов с прорезями из неметаллического и композиционного материала - проведением следующего испытания на горение;

- для других неметаллических элементов системы или композиционных материалов - согласно 13.1.1 при температуре 650 °C.

- испытание проводят на двух комплектах испытуемых образцов, длина которых составляет (675 +/- 10) мм. Если разделительные перегородки не являются прочно закрепленной составной частью испытуемого образца, они должны монтироваться в прямой секции кабельного короба с прорезями. По требованию изготовителя к испытуемому образцу могут добавляться другие элементы;

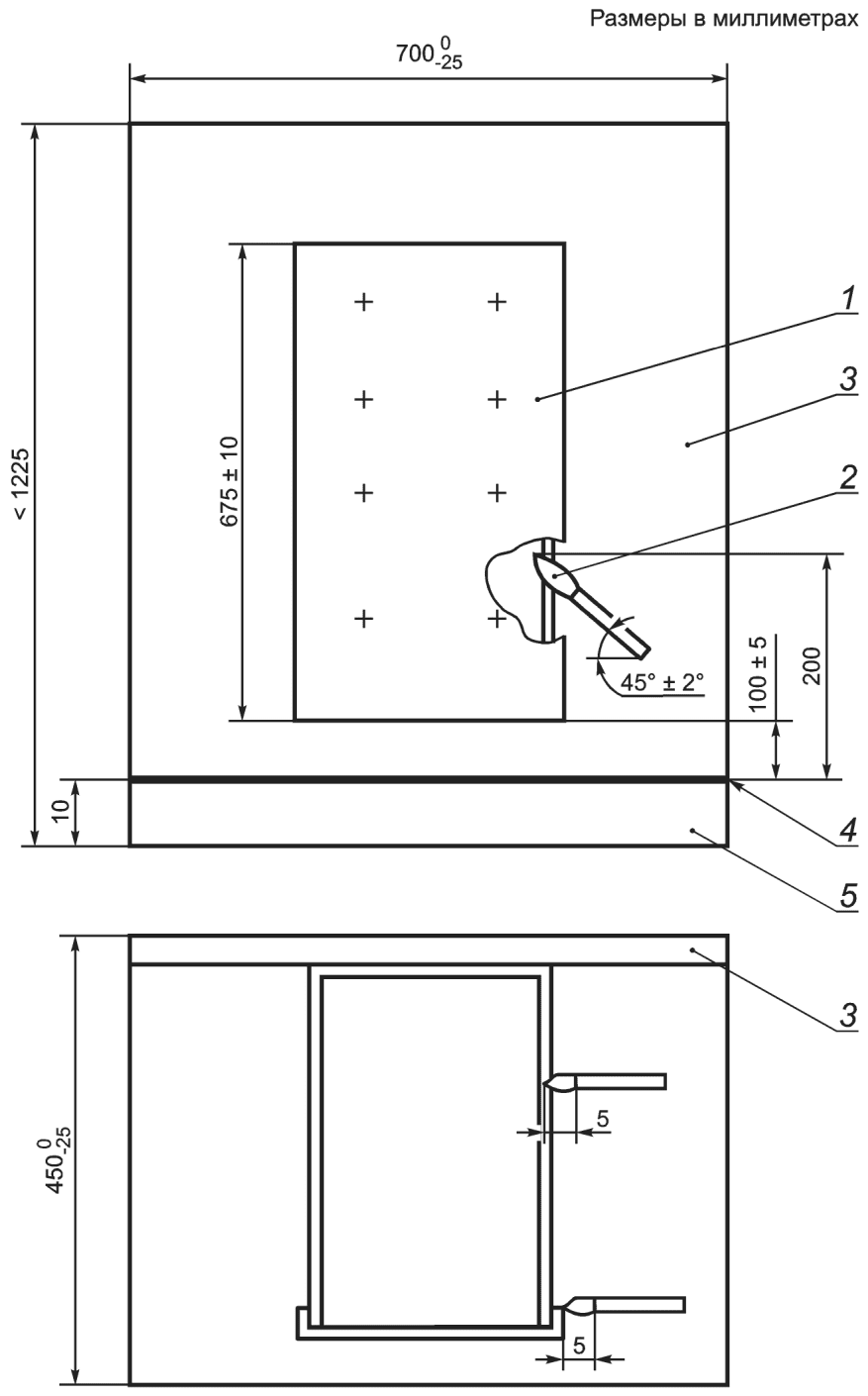

- прямую секцию кабельного короба с прорезями располагают вертикально, как показано на рисунке 105, на расстоянии (100 +/- 5) мм от своего нижнего конца до гладкой сосновой доски, покрытой папиросной бумагой, в прямоугольном металлическом футляре, изображенном на рисунке 4, с открытой передней стенкой. Испытуемый образец должен быть надежно закреплен на прочной подставке с помощью крепежных отверстий в основании прямой секции кабельного короба с прорезями в соответствии с инструкциями изготовителя;

- горелку располагают по отношению к испытуемому образцу первой партии таким образом, чтобы его ось образовывала угол в (45 +/- 2)° с горизонталью и пламя находилось по центру отверстия, расположенного на краю перегородки, примерно на расстоянии 200 мм над гладкой сосновой доской, покрытой папиросной бумагой, причем конец горелки с пламенем должен находиться на расстоянии (5 +/- 1) мм от испытуемого образца;

- испытание повторяют на испытуемом образце второй партии, однако пламя горелки прикладывается к наиболее уязвимой части оболочки, предпочтительно к краю с самым тонким барьером, или к границе щели, если таковая имеется;

- испытуемый образец подвергают воздействию пламени в течение 60 с.

13.2 Не применяют.

Применяют соответствующий раздел части 1 со следующими изменениями.

14.1 Не применяют.

Применяют соответствующий раздел части 1.

Не применяют соответствующий раздел части 1.

Применяют соответствующий раздел части 1.

В соответствии с данным приложением проведение проверок на соответствие требованиям EN 50085-2-3 для систем кабельных коробов с прорезями, предназначенных для установки в шкафах и уже соответствующих требованиям EN 50085-2-3:1999, не требуется.

--------------------------------

<1> Заменен на HD 60364-5-54:2007 "Электроустановки зданий. Часть 5-54. Выбор и монтаж электрического оборудования. Заземляющие приспособления, защитные провода и защитные контактные проводники" (IEC 60364-5-54:2002, mod.).

<2> Заменен на IEC 60050-826:2004 "Международный электротехнический словарь. Часть 826. Электрические установки".
