"ГОСТ ISO 3503-2025. Межгосударственный стандарт. Трубопроводы из пластмасс. Механические соединения между фитингами и напорными трубами. Метод испытания узлов соединений на герметичность под внутренним давлением при изгибе"
(введен в действие Приказом Росстандарта от 27.06.2025 N 636-ст)

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Группа ПОЛИПЛАСТИК" (ООО "Группа ПОЛИПЛАСТИК") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 апреля 2025 г. N 184-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 27 июня 2025 г. N 636-ст межгосударственный стандарт ГОСТ ISO 3503-2025 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2025 г. с правом досрочного применения

5 Настоящий стандарт идентичен международному стандарту ISO 3503:2015 "Трубопроводы из пластмасс. Механические соединения между фитингами и напорными трубами. Метод испытания узлов соединений на герметичность под внутренним давлением при изгибе" ("Plastics piping systems - Mechanical joints between fittings and pressure pipes - Test method for leak tightness under internal pressure of assemblies subjected to bending", IDT).

Международный стандарт разработан подкомитетом SC 5 "Общие свойства труб, фитингов и арматуры из пластмасс и их комплектующих. Методы испытаний и основные технические требования" Технического комитета по стандартизации ISO/TC 138 "Пластмассовые трубы, фитинги и арматура для транспортирования жидких и газообразных сред" Международной организации по стандартизации (ISO).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

6 ВВЕДЕН ВПЕРВЫЕ

Предупреждение! Лица, использующие настоящий стандарт, должны быть знакомы с обычной лабораторной практикой. Настоящий стандарт может включать положения, предусматривающие использование опасных материалов, операций и оборудования. Настоящий стандарт не ставит целью решение всех связанных с его использованием проблем безопасности, если такие имеют место. Пользователь настоящего стандарта обязан предусмотреть соответствующие меры безопасности и защиты здоровья и определить возможность использования регулирующих ограничений до его применения.

Настоящий стандарт устанавливает метод определения герметичности соединений между механическими фитингами и пластмассовыми напорными трубами под внутренним давлением при изгибе, метод расчета среднего радиуса изгиба и способ формирования изгиба.

Проверку герметичности под внутренним давлением проводят по методу, установленному ISO 3458.

Данный метод не применяют для сварных соединений.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения)]:

ISO 3458, Plastics piping systems - Mechanical joints between fittings and pressure pipes - Test method for leak tightness under internal pressure (Трубопроводы из пластмасс. Механические соединения между фитингами и напорными трубами. Метод испытания на герметичность под внутренним давлением)

Проверку герметичности под действием внутреннего давления проводят на соединении в сборе, включающем в себя один испытуемый фитинг, к которому прикладывают изгибающее усилие, действующее по всей свободной длине образца трубы L.

Средний радиус изгиба рассчитывают по номинальному диаметру трубы и номинальному давлению.

Параметры испытаний и требования должны быть установлены в стандарте на изделие, содержащем ссылку на настоящий стандарт. Если стандартом на изделие параметры испытаний не установлены, то применяют параметры, приведенные в приложении А.

В стандарте на изделие, имеющем ссылку на настоящий стандарт по методу испытания, должны быть указаны следующие параметры:

a) среда испытаний;

b) давление испытания, бар или МПа;

c) продолжительность испытания, ч;

d) температура испытания, °C;

e) свободная длина, мм;

f) радиус изгиба, R.

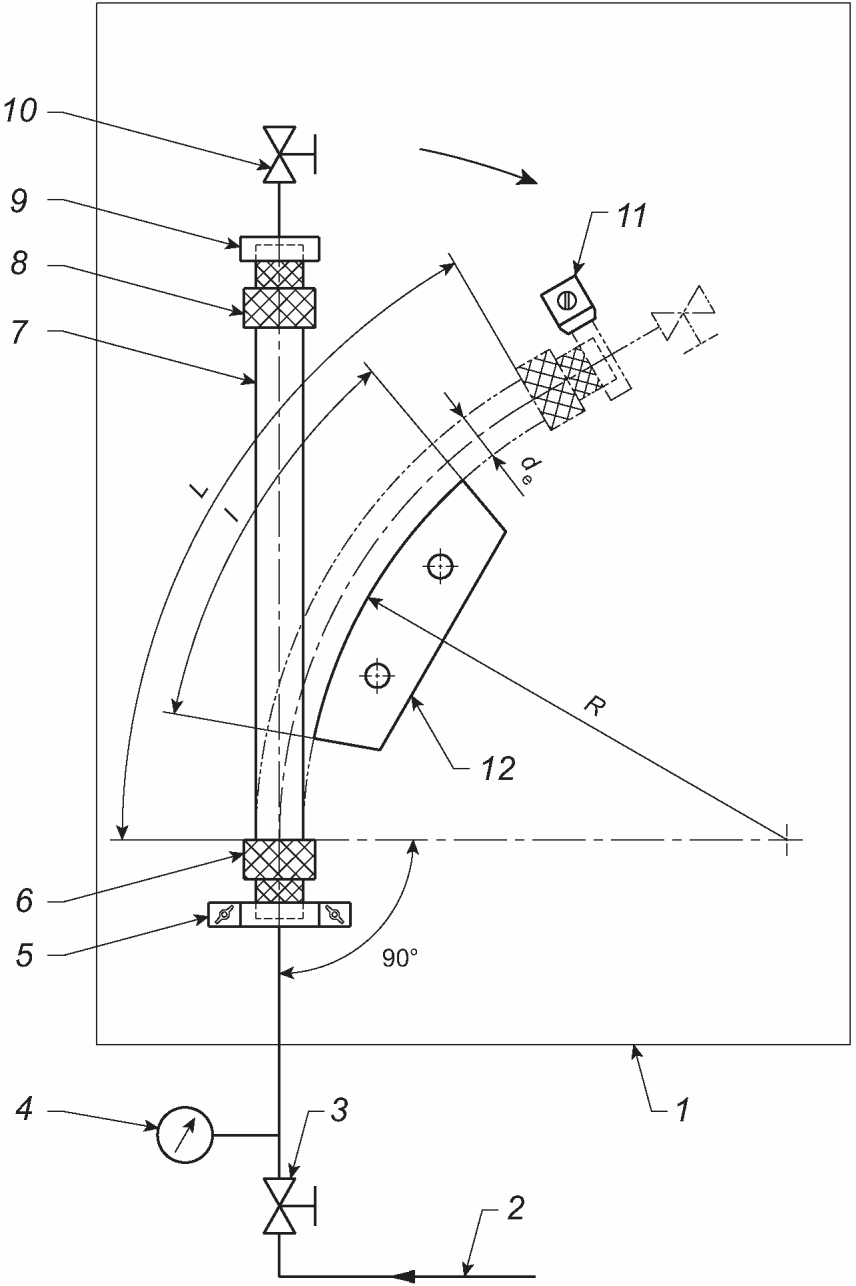

5.1 Оборудование приведено на рисунке 1.

5.2 Шаблон для изгиба 12, имеющий рабочую длину l, равную трем четвертям свободной длины между фитингами L, т.е. 7,5 номинальным наружным диаметрам трубы.

Рабочая длина l должна иметь радиус изгиба, равный радиусу изгиба, установленному для испытуемой трубы.

5.3 Система поддержания давления, соответствующая требованиям ISO 3458.

Образец для испытаний должен состоять из пластмассовой трубы, размеры которой соответствуют испытуемым фитингам.

Испытания проводят не ранее, чем через 24 ч после изготовления труб и фитингов. При необходимости срок до начала проведения испытаний может быть сокращен по решению изготовителя. В случае разногласий должен быть выдержан срок 24 ч.

Испытание труб проводят при температуре, установленной в соответствующем стандарте, с допустимым отклонением +/- 2 °C.

Образец для испытаний устанавливают на шаблон для изгиба таким образом, чтобы:

- изгибающее усилие воздействовало на фитинги;

- труба совмещалась с шаблоном для изгиба по всей его длине, а с обоих концов шаблона оставались отрезки трубы равной длины, составляющей примерно ¹/₈ свободной длины;

- поддерживалось давление в соответствии с ISO 3458.

Протокол испытания должен содержать:

a) обозначение настоящего стандарта и стандарта на изделие;

b) номинальное давление или S-серию элементов системы [например, фитинг(и), труба], составляющие испытуемое(ые) соединение(я);

c) информацию, необходимую для идентификации образцов для испытаний, включая номинальный размер труб и фитингов, используемых при изготовлении образцов для испытаний, тип материала и информацию об изготовителе;

d) радиус изгиба;

e) среду испытания;

f) продолжительность испытания;

g) испытательное давление;

h) температуру испытания;

i) информацию о герметичности соединения, включая данные о времени, при котором возникает протечка (при наличии);

j) любые факторы, которые могли бы повлиять на результаты, такие как происшествия или технические детали, не указанные в настоящем стандарте;

k) дату проведения испытания.

При проведении испытаний используют параметры испытаний, приведенные в таблице А.1, если иное не указано в стандарте на изделие.

После сборки образца свободная длина трубы между фитингами должна быть равной 10 номинальным диаметрам этой трубы. Радиус изгиба R при испытании должен быть равен:

- 15 номинальным наружным диаметрам для трубы с номинальным давлением не более 1 МПа (10 бар) или

- 20 номинальным наружным диаметрам для трубы с номинальным давлением более 1 МПа (10 бар).

--------------------------------

<1> В Российской Федерации действует ГОСТ Р ИСО 3458-2020 "Трубопроводы из пластмасс. Механические соединения между фитингами и напорными трубами. Метод испытания на герметичность под внутренним давлением".
