"ГОСТ 2.310-2022. Межгосударственный стандарт. Единая система конструкторской документации. Нанесение на чертежах обозначений покрытий, термической и других видов обработки, в том числе с использованием аддитивного производства"
(введен в действие Приказом Росстандарта от 17.11.2022 N 1298-ст)

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 РАЗРАБОТАН Федеральным государственным бюджетным учреждением "Российский институт стандартизации" (ФГБУ "Институт стандартизации")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 182 "Аддитивные технологии" (МТК 051 "Система конструкторской документации")

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 31 октября 2022 г. N 155-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 17 ноября 2022 г. N 1298-ст межгосударственный стандарт ГОСТ 2.310-2022 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2023 г.

5 ВЗАМЕН ГОСТ 2.310-68

Настоящий стандарт устанавливает правила нанесения на чертежах изделий всех отраслей промышленности обозначений покрытий, а также показателей свойств материалов, получаемых в результате термической (аддитивной), и других видов обработки.

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 9.032 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения

ГОСТ 9.306 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения

ГОСТ 33439 Металлопродукция из черных металлов и сплавов на железоникелевой и никелевой основе. Термины и определения по термической обработке

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоящем стандарте применены термины по ГОСТ 33439, а также следующие термины с соответствующими определениями:

3.1 аддитивное производство: Группа технологических методов производства изделий и прототипов, основанных на поэтапном формировании изделия путем добавления материала на основу, платформу или заготовку.

3.2

3.3 внутреннее покрытие (подслой): Каждый из слоев многослойного покрытия, расположенный под внешним слоем покрытия.

3.4 комбинированное покрытие: Многослойное покрытие, поверхностный слой которого, как правило, состоит из покрытия внешнего, нанесенного на покрытие внутреннее и имеющего четко выраженную границу раздела между покрытиями.

4.1 Обозначение покрытия - по ГОСТ 9.306 и ГОСТ 9.032 или стандарту организации либо все данные, необходимые для выполнения нестандартизированного покрытия, приводят в технических требованиях чертежа после слова "Покрытие". В технических требованиях чертежа после обозначения покрытия приводят данные о материалах покрытия (марку и обозначение стандарта или технических условий), указанных в обозначении.

4.2 Если на все поверхности изделия должно быть нанесено одно и то же покрытие, то запись делают по типу: "Покрытие...", и указывают вид покрытия.

4.3 Если должны быть нанесены покрытия на поверхности, которые обозначаются буквами, то запись делают по типу: "Покрытие внутреннее поверхности A...", "Покрытие внешнее поверхности B...", "Покрытие комбинированное поверхности C...". Если обозначение штрихпунктирной линией поверхностей, подвергаемых покрытию, затрудняет чтение чертежа, то допускается приводить их на дополнительном упрощенном изображении. Допущение необходимо для упрощения чтения чертежей изделий сложной конфигурации (см. таблицу 1). Цифровой код правил нанесения обозначения покрытий закладывают в программу обработки поверхности для оборудования, при необходимости, с учетом его обозначения, представленного в таблице 1.

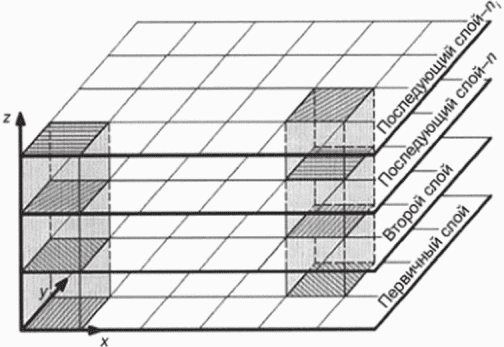

4.4 Если должны быть нанесены покрытия на поверхности, которые обозначаются буквами или однозначно определяются (наружная или внутренняя поверхности и т.д.), то запись делают по типу: "Покрытие поверхности А...", "Покрытие наружных поверхностей...", "Покрытие внутренних поверхностей...", с указанием номера слоя (номеров слоев) (см. таблицу 2), а также по ГОСТ 9.306.

--------------------------------

<1> В Российской Федерации действует ГОСТ Р 57558-2017/ISO/ASTM 52900:2015 "Аддитивные технологические процессы. Базовые принципы. Часть 1. Термины и определения".

1 Покрытие поверхностей А - H15.

2 Покрытие поверхностей А - X, поверхностей Б - Xтв.

5.1 На чертежах с поверхностями изделий, подвергаемых термической, химико-термической, термомеханической обработке и полученных методами аддитивного производства, указывают показатели свойств материалов, полученных в результате обработки, например: твердость (HRC, HRB, HRA, HB, HV), временное сопротивление , условный предел текучести , ударная вязкость (KCU), предел прочности при изгибе, предел выносливости, характеристики ползучести, коэффициент трения , сопротивление сдвигу , вязкость разрушения (K_с).

Глубину обработки обозначают буквой h.

Значения глубины обработки и твердости материалов на чертежах указывают предельными значениями: "от ... до", например, h 0,7 ... 0,9; 40 ... 46 HRC.

В технически обоснованных случаях допускается указывать номинальные значения этих величин с предельными отклонениями, например: h 0,8 +/- 0,1; (43 +/- 3) HRC.

Допускается указывать значения показателей свойств материалов со знаками >= или <=, например: , твердость >= 780 HV и т.п. (см. таблицу 3).

5.2 Если обозначение штрихпунктирной линией, нанесение надписей с указанием свойств материала и размеров, определяющих поверхности, подвергаемые обработке, затрудняют чтение чертежа, то допускается приводить их на дополнительном упрощенном изображении.

5.3 При обработке поверхностей или участков изделия, определяемых термином или техническим понятием (например, рабочая часть или хвостовик режущего инструмента, поверхности зубьев, зубчатого колеса или поверхности, обозначенные буквами, и т.п.), допускается (если это не приведет к неоднозначному пониманию чертежа) не отмечать их штрихпунктирной утолщенной линией, а в технических требованиях делать запись по типу: "Хвостовик h 0,8 ... 1 мм; 48 ... 52 HRC", "Поверхность А - 45 ... 50 HRC".

5.4 При наличии на изделии участков поверхностей с различными требованиями к свойствам материала эти требования указывают отдельно для каждого участка (пункт 4 таблицы 3).
