"ГОСТ 34935-2023. Межгосударственный стандарт. Освещение наружное объектов железнодорожного транспорта. Нормы и методы контроля"
(введен в действие Приказом Росстандарта от 24.01.2023 N 28-ст)

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 РАЗРАБОТАН Федеральным государственным бюджетным образовательным учреждением высшего образования "Самарский государственный университет путей сообщения" (СамГУПС) при участии ассоциации "Объединение производителей железнодорожной техники" (ОПЖТ)

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 524 "Железнодорожный транспорт"

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 20 января 2023 г. N 158-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 24 января 2023 г. N 28-ст межгосударственный стандарт ГОСТ 34935-2023 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2024 г. с правом досрочного применения

5 ВВЕДЕН ВПЕРВЫЕ

6 Настоящий стандарт подготовлен на основе применения ГОСТ Р 54984-2012

Настоящий стандарт распространяется на освещение наружное объектов железнодорожного транспорта и устанавливает нормы и методы контроля освещения.

Настоящий стандарт применяют при проектировании, эксплуатации и реконструкции стационарных установок наружного освещения объектов железнодорожного транспорта.

Настоящий стандарт не распространяется:

- на освещение железнодорожного подвижного состава;

- освещение железнодорожных пунктов пропуска приграничных станций;

- охранное освещение при применении технических средств охраны (систем телевизионного наблюдения, средств охранной, пожарной, охранно-пожарной сигнализации и систем ограничения доступа).

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 8.014 Государственная система обеспечения единства измерений. Методы и средства поверки фотоэлектрических люксметров

ГОСТ 8.023 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений

ГОСТ 427 Линейки измерительные металлические. Технические условия

ГОСТ 7502 Рулетки измерительные металлические. Технические условия

ГОСТ 8711 (МЭК 51-2-84) Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам

ГОСТ 9238 Габариты железнодорожного подвижного состава и приближения строений

ГОСТ 14254 (IEC 60529:2013) Степени защиты, обеспечиваемые оболочками (Код IP)

ГОСТ 24940 Здания и сооружения. Методы измерения освещенности

ГОСТ 27900 (МЭК 598-2-22) Светильники для аварийного освещения. Технические требования

ГОСТ 34100.3/ISO/IEC Guide 98-3:2008 Неопределенность измерения. Часть 3. Руководство по выражению неопределенности измерения

ГОСТ IEC 60598-2-22 Светильники. Часть 2-22. Частные требования. Светильники для аварийного освещения

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3.1 В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1.1 аварийное освещение: Освещение, предусматриваемое в случае выхода из строя питания рабочего освещения.

3.1.2 антипаническое освещение: Вид эвакуационного освещения для предотвращения паники и безопасного подхода к путям эвакуации.

3.1.3 владелец инфраструктуры (железнодорожного транспорта общего пользования): Юридическое лицо или индивидуальный предприниматель, имеющие инфраструктуру железнодорожного транспорта общего пользования (далее - инфраструктура) на праве собственности или на ином праве и оказывающие услуги по ее использованию на основании договора.

3.1.4 владелец железнодорожного пути необщего пользования: Юридическое лицо или индивидуальный предприниматель, имеющие на праве собственности или на ином праве железнодорожный путь необщего пользования, а также здания, строения и сооружения, другие объекты, связанные с выполнением транспортных работ и оказанием услуг железнодорожного транспорта.

3.1.5 дежурное освещение: Энергосберегающее освещение, используемое в нерабочее время.

3.1.6 нерабочее время: Период вне рабочего времени, когда на производственных и других объектах завершены все трудовые процессы и не осуществляется остановка поездов с посадкой-высадкой пассажиров.

3.1.7

3.1.8

3.1.9

3.1.10

3.1.11

3.1.12

3.1.13

3.1.14 комбинированное освещение: Освещение, при котором к общему освещению добавляют местное.

3.1.15 коэффициент эксплуатации (для естественного освещения) MF, относительные единицы: Эксплуатационный показатель, учитывающий снижение уровня освещения в процессе эксплуатации вследствие загрязнения и старения светопрозрачных заполнений в световых проемах и снижения отражающих свойств поверхностей помещения.

Примечание - Коэффициент учитывает снижение уровня освещения в процессе эксплуатации вследствие загрязнения и старения светопрозрачных заполнений в световых проемах, а также снижения отражающих свойств поверхностей помещения

где MF_З - коэффициент, учитывающий снижение уровня освещения в процессе эксплуатации вследствие загрязнения и старения светопрозрачных заполнений в световых проемах;

MF_П - коэффициент, учитывающий снижение уровня освещения в процессе эксплуатации вследствие снижения отражающих свойств поверхностей помещения.

3.1.16 коэффициент эксплуатации (для искусственного освещения) MF, относительные единицы: Коэффициент, равный отношению освещенности или яркости в заданной точке, создаваемой осветительной установкой в конце установленного срока эксплуатации, к освещенности или яркости в той же точке в начале эксплуатации.

Примечание - Коэффициент учитывает снижение освещенности или яркости в процессе эксплуатации осветительной установки вследствие спада светового потока, выхода из строя осветительных приборов и невосстанавливаемого изменения отражающих и пропускающих свойств оптических элементов осветительных приборов, а также загрязнения поверхностей помещения, наружных стен здания или сооружения, проезжей части дороги или тротуара

где MF_СП - коэффициент, учитывающий спад светового потока осветительных приборов;

MF_ВИ - коэффициент, учитывающий выход из строя осветительных приборов;

MF_ОП - коэффициент, учитывающий загрязнение и невосстанавливаемое изменение отражающих и пропускающих свойств оптических элементов осветительных приборов;

MF_П - коэффициент, учитывающий снижение уровня освещения в процессе эксплуатации вследствие снижения отражающих свойств поверхностей помещения.

3.1.17 местное освещение: Освещение рабочего места, являющееся дополнительным к общему освещению и имеющее независимое от него управление.

3.1.18

3.1.19 общее освещение: Освещение открытых пространств или помещений (общее равномерное освещение) или отдельных их зон (общее локализованное освещение) без учета специальных локальных требований.

3.1.20 объект железнодорожного транспорта; объект ЖТ: Любая единица железнодорожной инфраструктуры и железнодорожного подвижного состава, обеспечивающая выполнение требуемой функции в рамках управления и (или) обеспечения безопасности перевозочного процесса и (или) других технологических процессов на железнодорожном транспорте, которую можно рассматривать в отдельности.

Примечание - В качестве объектов железнодорожного транспорта могут быть рассмотрены система, подсистема, оборудование, устройство, аппаратура, узел, деталь, элемент, которые состоят из технических средств, программного обеспечения или их сочетания и в частных случаях могут также включать людей.

3.1.21 осветительный прибор со светодиодами: Осветительный прибор, в котором в качестве источника света используют светодиоды.

3.1.22 освещение зон повышенной опасности: Вид эвакуационного освещения для безопасного завершения потенциально опасного рабочего процесса.

3.1.23

3.1.24 пост [островок] безопасности: Оборудованное и обозначенное рабочее место работника, осуществляющего согласно своим должностным (профессиональным) обязанностям визуальный осмотр железнодорожного подвижного состава "с ходу" с целью выявления неисправностей, угрожающих безопасности движения поездов и эксплуатации железнодорожного транспорта.

3.1.25 охранное освещение: Освещение (при отсутствии специальных технических средств охраны), предусматриваемое вдоль границ территорий, охраняемых в ночное время.

3.1.26 показатель ослепленности P: Критерий оценки слепящего действия осветительной установки.

Примечание - Показатель ослепленности определяют выражением

где S - коэффициент ослепленности, равный отношению пороговых разностей яркости при наличии и отсутствии слепящих осветительных приборов в поле зрения.

3.1.27 рабочее наружное освещение: Освещение, обеспечивающее нормируемые осветительные условия (освещенность, качество освещения) для обеспечения безопасности движения поездов, работников железнодорожного транспорта и пассажиров.

3.1.28 рабочая поверхность: Поверхность, на которой проводят работу и нормируют или измеряют освещенность.

3.1.29 равномерность распределения освещенности: Отношение значения минимальной освещенности к значению средней освещенности поверхности.

Примечания

1. Равномерность освещенности можно определить и как отношение значения минимальной освещенности к значению максимальной освещенности поверхности.

2 В случае дорожного освещения равномерность освещенности определяют для всей ширины дороги.

3.1.30 резервное освещение: Вид аварийного освещения для продолжения работы в случае отключения рабочего освещения.

3.1.31 световая отдача осветительного прибора: Отношение излучаемого осветительным прибором светового потока к потребляемой им мощности.

3.1.32 светодиод: Полупроводниковый прибор с p-n переходом, испускающий некогерентное видимое излучение при пропускании через него электрического тока.

3.1.33 служебный проход: Маршрут движения работников железнодорожного транспорта по территории железнодорожной станции или структурного подразделения к служебным и вспомогательным помещениям и сооружениям, а также от места сбора работников к зданиям и помещениям, рабочим местам, и от пассажирских платформ, других остановок транспорта к месту сбора работников.

3.1.34 средняя освещенность E_ср, лк: Освещенность, усредненная по заданной поверхности.

Примечание - На практике эту величину вычисляют делением значения светового потока, падающего на рассматриваемую поверхность, на площадь этой поверхности или, как альтернативный вариант, усреднением значений освещенности в определенных точках этой поверхности.

3.1.35 фон: Поверхность, прилегающая непосредственно к объекту различения, на которой он рассматривается.

Примечание - Фон считают светлым при коэффициенте отражения поверхности не менее 0,4; средним - при коэффициенте отражения поверхности от 0,4 до 0,2 и темным - при его значении менее 0,2.

3.1.36 эвакуационное освещение: Вид аварийного освещения для эвакуации людей и/или завершения потенциально опасного процесса.

3.2 В настоящем стандарте применены следующие сокращения:

ДРЛ - дуговая ртутная лампа высокого давления;

МГЛ - металлогалогенная лампа;

НЛВД - натриевая лампа высокого давления;

ОП - осветительный прибор;

ПТО - пункт технического обслуживания;

СЦБ - сигнализация, централизация и блокировка;

ТО - техническое обслуживание;

ТР - текущий ремонт.

4.1 Наружное освещение классифицируют по следующим видам:

- рабочее (общее и местное);

- аварийное (резервное и эвакуационное);

- охранное;

- дежурное.

4.2 Рабочее освещение в зависимости от путевого развития и конфигурации освещаемой территории проектируют в виде системы:

- общего освещения по освещаемой территории (на ригелях жестких поперечин, опорах и осветительных мачтах малой и средней высоты, гибких поперечинах);

- высокомачтовой (заливающего света), при которой ОП устанавливают на опорах или осветительных мачтах высотой более 16 м, находящихся на значительных расстояниях друг от друга (на горочных и стрелочных горловинах сортировочных парков и других территориях станций);

- комбинированной, состоящей из систем общего освещения и высокомачтовой.

4.3 На территориях, где норма освещенности для отдельного участка (рабочего места) выше нормы освещенности системы общего освещения, следует применять систему комбинированного освещения.

Примечание - Местное освещение включают на время выполнения соответствующих работ с помощью отдельных ОП, расположенных недалеко от рабочего места.

4.4 В железнодорожных тоннелях следует предусматривать резервное освещение, обеспечивающее норму освещенности на уровне головок рельсов и в сервисных штольнях не менее 1 лк.

4.5 Для аварийного освещения следует применять:

а) ОП со светодиодами;

б) разрядные лампы высокого давления при условии их мгновенного или быстрого повторного зажигания как в горячем состоянии после кратковременного отключения, так и в холодном состоянии;

в) ОП с лампами накаливания - при невозможности использования других ОП.

Индекс цветопередачи R_a применяемых ОП для аварийного освещения должен быть не менее 40.

4.6 Слепящее действие светильников аварийного освещения ограничивается предельными значениями силы света.

Для горизонтальных путей эвакуации сила света светильников аварийного освещения ограничивается в нижней полусфере в пределах углов от 60° до 90° относительно вертикали и при всех азимутальных углах согласно рисунку 1, при которых ее значения не должны превышать предельных значений, приведенных в таблице 1.

Для путей эвакуации, расположенных на разных уровнях и в местах производства работ вне зданий, сила света светильников аварийного освещения ограничивается в нижней полусфере, и при любых вертикальных и азимутальных углах ее значения не должны превышать предельных значений, приведенных в таблице 1.

4.7 Для путей эвакуации шириной до 2 м горизонтальная освещенность на полу по оси прохода должна быть не менее 1 лк, при этом на полу в полосе шириной не менее 50% ширины прохода, симметрично расположенной относительно центральной линии, должна быть освещенность не менее 0,5 лк.

Примечание - Более широкие проходы можно рассматривать как сумму двухметровых полос или применять для них нормы освещения больших площадей (антипанического освещения).

Освещение путей эвакуации после нарушения питания рабочего освещения должно обеспечивать нормируемое значение освещенности не более чем через 10 с.

Индекс цветопередачи R_a применяемых ОП для аварийного освещения должен быть не менее 40.

4.8 Резервное освещение следует предусматривать, если по условиям технологического процесса или ситуации требуется нормальное продолжение работы при нарушении питания рабочего освещения.

Резервное освещение не должно использоваться для целей эвакуационного освещения. Если резервное освещение проектируется так, чтобы быть использованным для целей эвакуационного освещения, то оно должно удовлетворять соответствующим требованиям, установленным выше для эвакуационного освещения.

Нормы освещенности резервного освещения - не менее 30% нормируемой освещенности для общего рабочего освещения. Равномерность освещенности, определяемая как отношение минимальной освещенности к максимальной, должна быть не менее 1:40.

Продолжительность работы резервного освещения постоянная, до восстановления питания рабочего освещения.

Режим включения резервного освещения - 50% нормируемой освещенности не более чем через 15 с после нарушения питания рабочего освещения и 100% нормируемой освещенности не более чем через 60 с, если иное не установлено специальными нормами или соответствующим обоснованием.

4.9 Охранное освещение предусматривают в тех случаях, когда в течение продолжительного ночного времени работы можно не производить или требуется охрана участка производства работ и/или охрана коммерческих грузов.

4.10 Охранное освещение (при отсутствии специальных технических средств охраны) должно быть предусмотрено вдоль границ территорий, охраняемых в ночное время. Освещенность должна быть не менее 0,5 лк на уровне земли в горизонтальной плоскости или на уровне 0,5 м от земли на одной стороне вертикальной плоскости, перпендикулярной к линии границы.

При использовании для охраны специальных технических средств освещенность следует принимать по заданию на проектирование.

Для охранного освещения используют любые ОП, за исключением случаев, когда охранное освещение находится в выключенном состоянии и автоматически включается от действия охранной сигнализации или других технических средств. В таких случаях следует применять:

- ОП со светодиодами;

- компактные люминесцентные лампы, работающие при отрицательных температурах;

- разрядные лампы высокого давления при условии их мгновенного зажигания и быстрого повторного зажигания как в горячем состоянии, после кратковременного отключения, так и в холодном состоянии быстрого пуска;

- лампы накаливания при невозможности использования других ОП.

4.11 Область применения, значения освещенности, равномерность и требования к качеству для дежурного освещения не нормируются.

При проектировании остановочного пункта в случае, когда заданием на проектирование предусматривается возможность отключения рабочего освещения пассажирских платформ, должно предусматриваться дежурное освещение. Дежурное освещение выполняют возле входа в пассажирские здания (павильоны), площадки возле билетных касс (терминала самообслуживания), мест размещения информации для потребителей услуг железнодорожного транспорта (расписание движения поездов, время работы билетных касс) и др. Включение и отключение дежурного освещения в темное время суток может осуществляться автоматически или вручную.

4.12.1 Допускается временное снижение уровня освещенности до 1 лк на объектах железнодорожного транспорта в период отсутствия проведения работ, эксплуатационного персонала и пассажиров.

4.12.2 В парках станций может быть применено управление освещением, осуществляющее включение светильников в отдельных междупутьях на участках, где находится подвижной состав и (или) ведутся работы, а также отключение или снижение светового потока светильников там, где отсутствует подвижной состав и (или) работы не проводят. Возможно применение систем паркового (попутного, порайонного) освещения в зависимости от места, в котором производится работа.

4.12.3 Допускается временное отключение освещения путей и стрелочных переводов на станциях и малодеятельных участках железных дорог, платформ остановочных пунктов, а также отдельных позиций и участков открытых территорий ПТО, пунктов экипировки, грузовых дворов, эксплуатационных и ремонтных депо и тому подобного в период полного отсутствия проведения каких-либо работ и движения подвижного состава (маневровых работ, осмотра и ремонта подвижного состава, погрузки и выгрузки грузов, посадки и высадки пассажиров и др.), за исключением объектов и участков, указанных в 4.12.4.

Освещение может быть отключено только при условии отсутствия людей в зонах отключения освещения. По решению владельца инфраструктуры допускается полное отключение освещения платформ при отсутствии посадки/высадки пассажиров в темное время суток.

4.12.4 Не допускается снижение уровня освещенности ниже нормируемого значения и отключение освещения на объектах и участках, где могут находиться люди и существует опасность травмирования, в том числе:

- в служебных проходах;

- на пешеходных переходах через железнодорожные пути в одном уровне;

- на пешеходных мостах;

- на пешеходных тоннелях и переходах под железнодорожными путями;

- на железнодорожных переездах, а также на других объектах и участках на усмотрение владельца инфраструктуры.

4.12.5 Решение о временном снижении уровня освещенности или отключении освещения в зависимости от наличия или отсутствия работ на объектах железнодорожного транспорта с перечислением конкретных мест принимает владелец инфраструктуры, с учетом требований документов, регламентирующих взаимоотношения между эксплуатирующими и обслуживающими системы освещения организациями.

4.12.6 Решение о внедрении системы управления освещением на железнодорожных объектах принимает владелец инфраструктуры.

4.13 Общие требования к осветительным установкам - в соответствии с приложением А.

5.1 При проектировании естественного, искусственного и совмещенного освещения для компенсации спада освещенности в процессе эксплуатации следует вводить коэффициент эксплуатации MF, принимаемый по таблице 2.

Минимальное значение освещенности при вводе в эксплуатацию новых осветительных установок рассчитывают с учетом коэффициента эксплуатации. При этом ОП должны подвергаться чистке не реже одного раза в год при степени защиты IP от пыли не менее 5, и не реже двух раз в год при степени защиты не менее 3.

5.2 Нормы освещенности должны быть не ниже значений, установленных в таблицах 3 - 15.

При необходимости по решению владельца инфраструктуры допускается увеличение минимальных значений освещенности в обоснованных случаях и на основе расчетов оптимальной осветительной установки.

При выполнении на одном рабочем месте (объекте) работ разной сложности с разными значениями нормируемой освещенности необходимо проектировать освещение по более высокому значению нормируемой освещенности и предусматривать возможность снижения уровня освещенности до меньшего нормируемого значения.

5.3 Нормы освещенности на железнодорожных объектах, где в соответствии с технологическим процессом может находиться подвижной состав, должны соответствовать заданным значениям в междупутьях и на путях при отсутствии подвижного состава, а также в междупутьях при наличии подвижного состава на смежных путях.

5.4 Нормы освещенности открытых территорий пассажирских и пассажирских технических станций должны соответствовать значениям, приведенным в таблице 3.

--------------------------------

<*> В Российской Федерации действует ГОСТ Р 54350-2015 "Приборы осветительные. Светотехнические требования и методы испытаний".

5.5 Нормы освещенности открытых территорий грузовых станций должны соответствовать значениям, приведенным в таблице 4.

5.6 Нормы освещенности открытых территорий сортировочных участковых, промежуточных и других станций должны соответствовать значениям, приведенным в таблице 5.

5.7 Нормы освещенности открытых территорий пунктов коммерческого осмотра поездов и вагонов должны соответствовать значениям, приведенным в таблице 6.

5.8 Нормы освещенности открытых территорий пунктов экипировки электровозов и тепловозов и экипировочных устройств на открытых путях должны соответствовать значениям, приведенным в таблице 7.

5.9 Нормы освещенности открытых территорий ПТО для подготовки грузовых вагонов к перевозкам должны соответствовать значениям, приведенным в таблице 8.

5.10 Нормы освещенности открытых территорий промывочно-пропарочных станций и пунктов налива нефтепродуктов должны соответствовать значениям, приведенным в таблице 9.

Примечание - Названия структурных подразделений определены в нормативных документах, действующих на территории государства, принявшего стандарт <*>.

--------------------------------

<*> В Российской Федерации действует термин "промывочно-пропарочная станция".

5.11 Нормы освещенности открытых территорий и площадок дезинфекционно-промывочных станций и пунктов должны соответствовать значениям, приведенным в таблице 10.

Примечание - Названия структурных подразделений определены в нормативных документах, действующих на территории государства, принявшего стандарт <*>.

--------------------------------

<*> В Российской Федерации действует термин "дезинфекционно-промывочные станции и пункты".

5.12 Нормы освещенности открытых территорий грузовых и рефрижераторных вагонных депо и ремонтных вагонных депо должны соответствовать значениям, приведенным в таблице 11.

Примечание - Названия структурных подразделений определены в нормативных документах, действующих на территории государства, принявшего стандарт <**>.

--------------------------------

<**> В Российской Федерации действуют термины "рефрижераторное ремонтное депо" и "ремонтное вагонное депо".

5.13 Нормы освещенности искусственных и инженерных сооружений и устройств железнодорожного транспорта должны соответствовать значениям, приведенным в таблице 12.

--------------------------------

<*> В Российской Федерации действуют "Условия эксплуатации железнодорожных переездов", утвержденные Приказом Министерства транспорта Российской Федерации от 31 июля 2015 г. N 237.

5.14 Нормы освещенности остальных открытых территорий объектов железнодорожного транспорта должны соответствовать значениям, приведенным в таблице 13.

5.15 Нормы освещенности открытых территорий тяговой подстанции должны соответствовать значениям, приведенным в таблице 14.

5.16 Охранное освещение вдоль границ заводских и складских территорий, зон тоннелей и мостов, подходов к тоннелям, мостам и другим искусственным сооружениям должно обеспечивать норму освещенности не менее 0,5 лк в горизонтальной плоскости на уровне земли; вертикальной - на уровне 0,5 м от земли на одной стороне вертикальной плоскости (ограждения, стены), перпендикулярной к линии границы или стены.

5.17 Нормы освещенности рабочих мест и участков при выполнении ремонтно-путевых и строительно-монтажных работ должны соответствовать значениям, приведенным в таблице 15.

5.18 Равномерность распределения освещенности при рабочем освещении на объектах, сооружениях, устройствах и площадках должна быть не менее значений, приведенных в таблице 16.

5.19 Нормы резервного освещения установлены в национальных стандартах и нормативных документах, действующих на территории государства, принявшего стандарт <*>.

--------------------------------

<*> В Российской Федерации действует ГОСТ Р 55842-2013 (ИСО 30061:2007) "Освещение аварийное. Классификация и нормы" (пункт 5.2).

5.20 Нормы освещенности, равномерности освещенности и требования к качеству дежурного освещения установлены в национальных стандартах и нормативных документах <**>.

--------------------------------

<**> В Российской Федерации нормы освещенности, равномерности освещенности и требования к качеству дежурного освещения не нормируют.

5.21 Для ограничения слепящего действия на уровне глаз наблюдателя (машиниста) показатель ослепленности P не должен превышать следующие значения;

- 800 для нормы освещенности 1 и 2 лк;

- 700 для нормы освещенности 3 лк;

- 500 для нормы освещенности 5 и 10 лк.

Примечание - Для норм освещенности 3, 5 и 10 лк требование распространяется на проектируемые и реконструируемые системы освещения.

5.22 Нормы освещения рабочих мест и объектов, не перечисленных в таблицах 3 - 15, устанавливают по аналогичным видам выполняемых работ на объектах, приведенных в этих таблицах.

Примечание - Для норм освещенности 3, 5 и 10 лк требование распространяется на проектируемые и реконструируемые системы освещения.

5.23 Для ограничения слепящего действия ОП наружного освещения железнодорожных и подземных пешеходных тоннелей и переходов, мостов и путепроводов, пассажирских и грузовых платформ защитный угол должен быть:

а) для ОП с высотой установки ОП над уровнем земли не менее указанной в таблице 17 - менее 15°;

б) для ОП с высотой установки ОП над уровнем земли не менее 3,5 м - 15° и более.

Допускается не ограничивать высоту подвеса ОП с защитным углом 15° и более (или с рассеивателями из молочного стекла без отражателей) на площадках для прохода людей или обслуживания технологического (или инженерного) оборудования, а также у входа в здание.

5.24 Значения максимальной силы света светильников наружного освещения в зависимости от типа светораспределения в зоне слепимости для любой меридиональной плоскости, приведенные к световому потоку светильника 1 клм, должны быть не более указанных в таблице 18, абсолютное значение силы света должно быть не более 1 ккд.

Примечание - Тип светораспределения в зоне слепимости определяют максимальными значениями силы света в меридиональной плоскости под углами 80° и 90° к оптической оси светильника, приведенными к световому потоку светильника 1 клм для положения светильника, когда его оптическая ось направлена вниз перпендикулярно к земле.

5.25 Отношение осевой силы света I_макс, кд, одного прожектора или наклонно расположенного ОП с типом кривой силы света, аналогичной кривой силы света прожектора, к квадрату высоты установки этих приборов H, м, в зависимости от нормируемой освещенности не должно превышать значений, указанных в таблице 19.

6.1.1 Контроль нормируемых параметров освещения проводят расчетными методами на стадии проектирования осветительных установок и инструментальными методами - в условиях эксплуатации и при сдаче-приемке осветительных установок в эксплуатацию.

6.1.2 Измерения освещенности в процессе эксплуатации осветительной установки проводят не реже одного раза в год, в период с октября по ноябрь месяц.

6.1.3 Средства измерений должны быть утвержденного типа и поверены.

6.1.4 Для измерения напряжения в сети следует применять вольтметры класса точности не ниже 1,5 по ГОСТ 8711.

6.2.1 Измерения освещенности, обработку и оценку результатов измерений проводят по ГОСТ 24940.

6.2.2 Для измерения освещенности используют средства измерений - люксметры с измерительными преобразователями излучения, имеющими предел допускаемой относительной погрешности не более 10%. Средства измерений должны иметь шкалу с начальным значением измерения 0,1 лк. Требования к средствам измерений линейных расстояний устанавливаются по ГОСТ 427, ГОСТ 7502. Оценивание неопределенности результата измерения, выраженной в виде стандартного отклонения, проводят по ГОСТ 34100.3.

6.2.3 Применяемые средства измерений должны быть поверены/калиброваны, а испытательное оборудование аттестовано. Поверку люксметров осуществляют органы стандартизации и метрологии в соответствии с ГОСТ 8.014 и ГОСТ 8.023.

6.2.4 Перед измерением освещенности следует провести замену перегоревших ламп или светильников (в случае применения светодиодных неразборных светильников) и чистку светильников. Измерение освещенности можно также проводить без предварительной подготовки осветительной установки, что должно быть зафиксировано при оформлении результатов измерений.

В начале и в конце измерений контролируют напряжение на щитках распределительных сетей освещения. Измерения проводят при номинальном напряжении питания светильников.

Измерение освещенности при рабочем и резервном освещении проводят в темное время суток, когда отношение освещенности от естественного освещения к нормируемой искусственной освещенности составляет не более 0,1 в любой точке поверхности, измерение освещенности при эвакуационном освещении - когда значение освещенности от естественного освещения не превышает 0,1 лк.

6.2.5 Освещенность определяют прямыми измерениями. Измерения проводят после стабилизации светового потока осветительной установки.

При комбинированном освещении сначала измеряют освещенность от светильников общего освещения, затем включают светильники местного освещения в их рабочем положении и измеряют суммарную освещенность от светильников общего и местного освещения.

6.2.6 Измерение освещенности проводят в контрольных точках, которые следует располагать в плоскости нормирования освещенности на уровне нормируемой поверхности. При наличии нескольких рабочих поверхностей освещенность измеряют на каждой из них.

Размещение контрольных точек должно быть, по возможности, равномерным. Также необходимо проводить измерения в наиболее темных и светлых местах освещаемой поверхности (при их наличии) между контрольными точками.

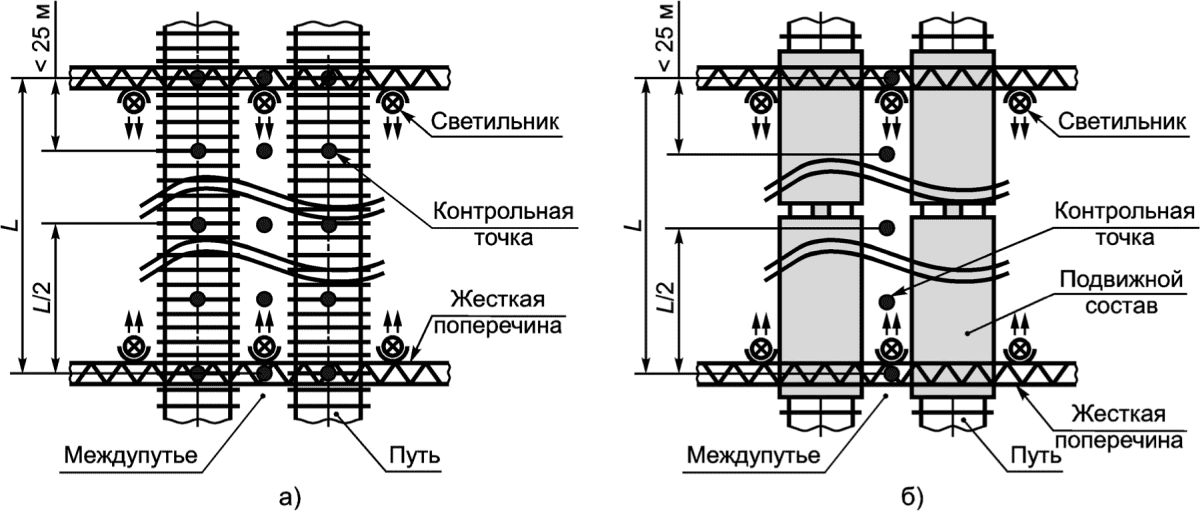

6.2.7 Измерение освещенности в парках станций независимо от типа системы освещения (установки ОП на высокомачтовых осветительных установках, прожекторных мачтах, поперечинах, порталах, опорах и др.) следует проводить при занятости смежных путей крытым подвижным составом и при отсутствии подвижного состава на путях. Контрольные точки размещают по оси междупутий и путей с интервалом не более 25 м.

При освещении участка с жестких поперечин рекомендуется располагать контрольные точки в первую очередь под ригелями и посередине между ригелями с установленными светильниками, а остальные точки - с интервалом не более 25 м между ними. Количество точек между каждой парой жестких поперечин должно быть не менее трех в каждом пути и междупутье. Пример расположения контрольных точек при измерении освещенности участка, освещаемого с жестких поперечин, приведен на рисунке 2.

При отсутствии подвижного состава на путях допускается измерение освещенности на типовых участках парков, например вдоль одного междупутья и пути, если парк освещен одинаковыми светильниками с жестких поперечин и расстояние между ними одинаковое.

6.2.8 Измерение освещенности в горловинах станций и на отдельных стрелочных переводах проводят в двух точках: между остряками и на крестовине стрелочного перевода.

6.2.9 Измерение освещенности в смотровых канавах на открытых путях проводят на полу канавы и на поверхностях подвагонного оборудования подвижного состава, доступных обзору и не экранированных другими элементами подвижного состава.

6.2.10 Измерение освещенности на пассажирских платформах проводят в контрольных точках по всей длине, начиная от торцов платформ. Контрольные точки размещают по оси платформы и у ближнего к железнодорожному пути края боковой платформы или у обоих краев островной платформы равномерно с интервалом не более 15 м, а также непосредственно напротив каждого светильника и посередине между светильниками. Измерения рекомендуется проводить при условии наличия пассажирского подвижного состава на смежных путях. Измерение освещенности на ступенях лестниц, предназначенных для входа/выхода с платформы, проводят не менее чем в трех контрольных точках на каждом лестничном марше.

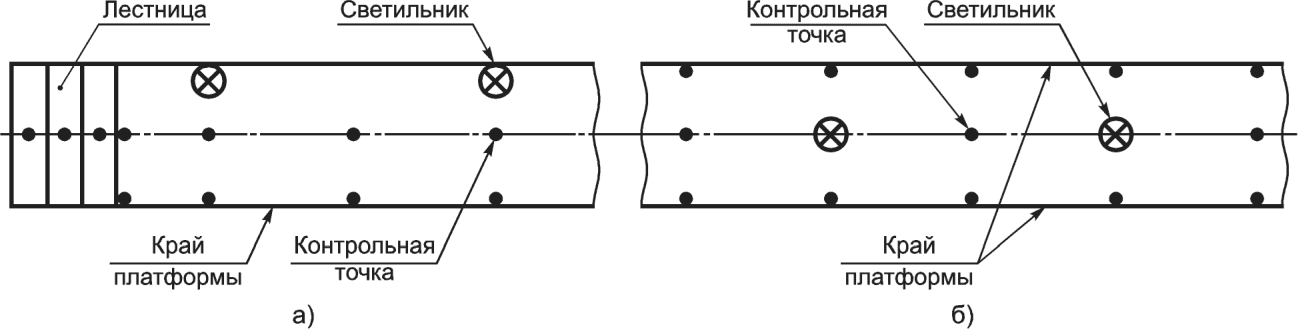

Пример расположения контрольных точек при измерении освещенности пассажирских платформ приведен на рисунке 3.

Измерение освещенности на других типах платформ и на эстакадах проводят аналогично.

При освещенности пассажирских платформ с жестких поперечин или мачт освещения контрольные точки следует располагать аналогично по оси платформы и у ближнего к железнодорожному пути края боковой платформы или у обоих краев островной платформы равномерно с интервалом не более 15 м без привязки к установленным светильникам.

6.2.11 Измерение освещенности на железнодорожных мостах и в тоннелях проводят в контрольных точках, расположенных с интервалом не более 20 м на оси пути и на поверхности пола или настила по бокам путей, в том числе напротив каждого светильника и посередине между светильниками.

6.2.12 Измерение освещенности пешеходных мостов проводят в контрольных точках по всей длине вдоль оси настила моста с интервалом не более 15 м, в том числе напротив каждого светильника и посередине между светильниками, а также на ступенях лестниц не менее чем в трех контрольных точках на каждом лестничном марше.

6.2.13 Измерение освещенности пешеходных переходов через железнодорожные пути в одном уровне с верхом головок рельсов проводят в контрольных точках, расположенных вдоль оси настила в точках пересечения его с осями путей и при отсутствии путей - в точках с интервалом не более 10 м.

6.2.14 На железнодорожном переезде контрольные точки размещают в границах переезда по осям каждой полосы автомобильной дороги, как минимум, на границе переезда и в точках пересечения с осями путей.

Пример расположения контрольных точек при измерении освещенности на железнодорожном переезде приведен на рисунке 4.

6.2.15 При контроле норм освещенности охранного освещения контрольные точки размещают по периметру освещаемой территории. Число контрольных точек при длине контрольного участка до 50 м должно быть не менее пяти в одном междупутье, при длине более 50 м - не менее 10.

6.2.16 Измерение освещенности проводят 1 раз в каждой контрольной точке.

6.3.1 Равномерность распределения освещенности по территории оценивают на соответствие 5.18 на стадии проектирования и реконструкции - по результатам расчетов, на стадии эксплуатации - по результатам измерений минимального E_мин и максимального E_макс значений освещенности рабочей зоны (участка).

6.3.2 Проверку соответствия осветительных установок наружного освещения требованиям 5.21 по ограничению слепящего действия ОП проводят на стадии их эксплуатации и реконструкции расчетом показателя ослепленности по методике в соответствии с приложением Б, а требования 5.23 - 5.25 - сравнением полученных проектных данных и параметров проверяемой осветительной установки с требованиями, приведенными в таблицах 17 - 19.

6.4.1 Значения индекса цветопередачи и коррелированной цветовой температуры (А.3, А.6, приложение А) выбирают на стадии проектирования осветительных установок по данным изготовителей источников света и светильников со светодиодами, которые приводят в спецификации к проекту или в эксплуатационных документах.

6.4.2 Определение индекса цветопередачи и коррелированной цветовой температуры проводят по национальным стандартам и нормативным документам, действующим на территории государства, принявшего стандарт <*>.

--------------------------------

<*> В Российской Федерации действует ГОСТ Р 55703-2013 "Источники света электрические. Методы измерений спектральных и цветовых характеристик".

6.4.3 Контроль коррелированной цветовой температуры в условиях эксплуатации проводят спектральными приборами при условии отсутствия засветки приемника излучения прибора посторонним светом и отсутствия в поле зрения прибора каких-либо других освещенных цветных объектов.

Освещенность соответствует нормируемому значению, если измеренное значение удовлетворяет следующим неравенствам:

- при приемке осветительной установки в эксплуатацию: E >= 0,9E_нK_з,

- при производственном и других видах контроля: E >= E_н,

где E - измеренное значение освещенности,

E_н - нормируемое значение освещенности.

Значение равномерности освещенности соответствует норме, если оно не менее нормируемого значения.

После проведения измерений и расчетов оформляют протокол измерений, который должен содержать:

- наименование организации, проводившей измерения;

- сведения о виде и цели измерений;

- наименование объекта освещения;

- сведения об осветительной установке;

- дату проведения измерений;

- условия проведения измерений;

- сведения о методах измерений;

- сведения о средствах измерений;

- наименования определяемых при измерениях параметров;

- нормируемые значения параметров;

- расположение точек измерения на объекте измерений (описание или схема);

- измеренные и рассчитанные значения параметров;

- заключение о соответствии нормируемым значениям.

Рекомендуемая форма протокола измерений приведена в приложении В.

А.1 В осветительных установках наружного освещения используют ОП, светотехнические характеристики которых должны соответствовать требованиям национальных стандартов и нормативных документов, действующих на территории государства, принявшего стандарт <*>, и должны быть указаны в стандартах и технических условиях на ОП конкретных типов и групп.

А.2 Нормы световой отдачи источников света в ОП, используемых в осветительных установках наружного освещения, устанавливают в национальных стандартах и нормативных документах, действующих на территории государства, принявшего стандарт.

А.3 Для аварийного, охранного и дежурного видов освещения применяют ОП в соответствии с требованиями ГОСТ 27900, ГОСТ IEC 60598-2-22.

А.4 Не допускается применять НЛВД для освещения парков станций, железнодорожных переездов и мостов, пассажирских платформ и других открытых железнодорожных территорий и сооружений.

Примечание - Допускается применять НЛВД для освещения подземных пешеходных переходов, а также территорий, на которых отсутствуют светофоры.

А.5 Наружное освещение должно иметь систему управления, независимую от системы управления освещением внутри здания.

А.6 Значение минимальной коррелированной цветовой температуры осветительных приборов со светодиодными источниками света должны соответствовать требованиям национальных стандартов и/или нормативных документов, действующих на территории государства, принявшего стандарт <*>.

--------------------------------

<*> В Российской Федерации действует ГОСТ Р 54350-2015 "Приборы осветительные. Светотехнические требования и методы испытаний".

В настоящем приложении приведена методика расчета показателя ослепленности осветительных установок наружного освещения, ОП которых равномерно рассредоточены по освещаемой территории, на которой проводят маневровые работы.

Б.1 Показатель ослепленности рассчитывают по формуле <*>

где - коэффициент неэквивалентности, равный: 1,3 - для ДРЛ (6); 1,2 - для ДРЛ (10); 1,1 - для МГЛ и светодиодов;

E_зр - освещенность на уровне глаз наблюдателя (машиниста), лк;

- угол действия блеского ОП, т.е. угол между горизонталью и направлением силы света к глазу наблюдателя (машиниста), градус;

L_ф - яркость фона, кд/м².

--------------------------------

<*> При расчете показателя ослепленности по уравнению Б.1 учтены условия зрительной работы машинистов маневровых локомотивов, испытывающих в процессе работы слепящее действие ОП установок наружного освещения во времени и пространстве.

Б.2 Показатель ослепленности определяют в точке, где E_зр будет максимальной, на расстоянии l от жесткой поперечины (осветительной мачты) до наблюдателя (машиниста). Как правило, это соответствует попаданию в глаза наблюдателя (машиниста) максимальной силы света I.

Б.3 Для каждого конкретного случая определяют , E_зр, L_ф.

Б.4 Угол действия блеского ОП, приведенный на рисунке Б.1, рассчитывают по формуле

где - направление максимальной силы света ОП, градус.

Б.5 Освещенность на уровне глаз наблюдателя (машиниста) рассчитывают, пользуясь кривой силы света ОП, по формуле

где I - максимальная сила света ОП в направлении к глазу наблюдателя, кд.

Примечание - В тех случаях, когда в осветительной точке находятся несколько ОП, работающих в данном направлении, сила света I в формуле (Б.3) представляет собой сумму сил света этих приборов.

Расстояние l, м, определяют по формуле

где H - высота установки ОП над уровнем головки рельса, м (см. рисунок Б.1);

h - высота расположения глаз наблюдателя (машиниста) над уровнем поверхности междупутий, м (для маневровых локомотивов принимают равной 3,5 м).

Б.6 Яркость фона рассчитывают по формуле

где E - минимальная (или нормированная) освещенность на поверхности междупутья, которую обеспечивает осветительная установка;

- коэффициент отражения поверхности междупутья (принимают равным 0,1).

Б.7 По уравнению (Б.1) определяют показатель ослепленности. Полученный показатель ослепленности сравнивают с допустимым значением P_доп. Если P > P_доп, то рассматриваемое размещение ОП отвергается. Окончательно принимают вариант осветительной установки, для которого показатель ослепленности не превышает допустимого значения.
