"ГОСТ 34919-2022. Межгосударственный стандарт. Освещение наружное утилитарное. Методы расчета нормируемых параметров"
(введен в действие Приказом Росстандарта от 13.06.2023 N 378-ст)

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Всесоюзный научно-исследовательский светотехнический институт имени С.И. Вавилова" (ООО "ВНИСИ")

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 332 "Светотехнические изделия"

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 26 декабря 2022 г. N 157-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 13 июня 2023 г. N 378-ст межгосударственный стандарт ГОСТ 34919-2022 введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2023 г.

5 ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт распространяется на утилитарное наружное освещение объектов улично-дорожной сети в пределах территорий городских и сельских населенных пунктов и устанавливает методы расчета нормируемых параметров.

Настоящий стандарт применяют при проектировании стационарных установок утилитарного наружного освещения и разработке программного обеспечения для их расчета, а также при измерениях нормируемых параметров в осветительной установке (ОУ) по ГОСТ 34920.

Настоящий стандарт не распространяется на освещение автодорожных тоннелей, территорий железнодорожного, морского, речного, авиационного транспорта и промышленных предприятий, открытых спортивных сооружений, а также на архитектурное, ландшафтное, витринное, рекламное и охранное наружное освещение.

В стандарте учтены отдельные положения [1].

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 16703 Приборы и комплексы осветительные. Термины и определения

ГОСТ 34920 Освещение наружное утилитарное. Методы измерений нормируемых параметров

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоящем стандарте применены термины по ГОСТ 16703, а также следующие термины с соответствующими определениями:

3.1.1 показатель яркости q, ср^-1: Отношение яркости L элемента поверхности в направлении наблюдателя к освещенности E этого элемента, обусловленной пучком света, упавшим под определенным углом.

3.1.2 положение при измерении: Положение осветительного прибора в системе фотометрирования , при котором проводят измерения распределения его силы света.

Примечание - Как правило, в этом положении фотометрическая ось осветительного прибора направлена вертикально вниз (по надиру).

3.1.3 положение при использовании: Положение осветительного прибора в осветительной установке при эксплуатации относительно системы координат дороги.

3.1.4 поперечное направление: Направление, перпендикулярное к оси дороги.

Примечание - На участке дороги, криволинейном в плане, поперечное направление совпадает с радиусом кривизны, проходящим через данную точку дороги.

3.1.5 продольное направление: Направление, параллельное оси дороги.

3.1.6 редуцированный показатель яркости r, ср^-1: Величина, связанная с показателем яркости выражением .

3.1.7 релевантный участок: Участок дороги, улицы, стены здания, для которого проводят расчет нормируемых параметров и характеристик освещения.

3.1.8 угол наблюдения : Угол между линией, проходящей через глаз наблюдателя и расчетную точку, и плоскостью дороги (см. рисунок 2).

3.1.9 угол наклона при измерении : Угол между выбранной базовой осью осветительного прибора в положении при измерении и горизонталью (см. рисунок 4).

Примечания

1 В качестве базовой оси может быть выбрана любая характерная ось осветительного прибора. Для консольных осветительных приборов базовой является их главная продольная ось.

2 Как правило, измерения проводят при угле наклона , т.е. в положении осветительного прибора, при котором фотометрическая ось осветительного прибора направлена вертикально вниз (по надиру).

3.1.10 угол наклона при использовании : Угол между выбранной базовой осью осветительного прибора в положении при использовании и горизонталью (см. рисунок 4).

Примечание - В качестве базовой оси может быть выбрана любая характерная ось осветительного прибора. Для консольных осветительных приборов базовой является их главная продольная ось.

3.1.11 угол наклона при расчете : Разность между углом наклона при использовании и углом наклона при измерении (см. рисунок 4).

Примечания

1 При угол равен углу между фотометрической осью осветительного прибора и надиром при вращении осветительного прибора относительно главной поперечной оси из положения при измерении в положение при использовании.

2 Положительное направление вращения осветительного прибора по углу показано на рисунке 5.

3.1.12 угол отклонения : Угол, дополнительный к углу между вертикальной плоскостью, проходящей через световой центр осветительного прибора и расчетную точку, и вертикальной плоскостью, проходящей через указанную точку и глаз наблюдателя.

Примечания

1 При расчете параметров и характеристик яркости под наблюдателем понимают водителя транспортного средства, при расчете полуцилиндрической освещенности - пешехода.

2 Положительное направление вращения по углу показано на рисунке 2.

3.1.13 угол падения : Угол между лучом осветительного прибора, падающим в расчетную точку, и нормалью к освещаемой поверхности в точке падения луча (см. рисунок 2).

3.1.14 угол поворота : Угол между фотометрической осью осветительного прибора и надиром при вращении осветительного прибора относительно главной продольной оси из положения при измерении в положение при использовании.

Примечание - Положительное направление вращения осветительного прибора по углу показано на рисунке 5.

3.1.15 угол разворота : Угол между выбранным направлением относительно дороги и направлением с координатами C = 0°, при вращении осветительного прибора относительно фотометрической оси из положения при измерении в положение при использовании.

Примечания

1 Для прямолинейного участка дороги выбранное направление - продольная ось дороги в направлении движения транспорта.

2 Положительное направление вращения осветительного прибора по углу показано на рисунке 5.

3.1.16 r-таблица: Таблица стандартных значений редуцированного показателя яркости r дорожного покрытия для угла наблюдения в зависимости от стандартных значений тангенса угла и угла .

Примечание - Для удобства пользования r-таблицей значения редуцированного показателя яркости r умножают на коэффициент 10⁴.

В настоящем стандарте использованы следующие обозначения:

C - экваториальный угол, ...° (см. рисунок 1);

D - шаг расчетных точек в продольном направлении, м;

d - шаг расчетных точек в поперечном направлении, м;

E_h - освещенность на поверхности дороги в расчетной точке, лк;

- средняя освещенность расчетного поля дороги, лк;

E_sc - полуцилиндрическая освещенность в расчетной точке, лк;

- средняя полуцилиндрическая освещенность, лк;

E_sc,min - минимальная полуцилиндрическая освещенность, лк;

E_v - вертикальная освещенность на окне здания, лк;

E_v,max - максимальная вертикальная освещенность на окне здания, лк;

E_зр - освещенность на зрачке глаза наблюдателя от осветительного прибора, лк;

f_m - коэффициент эксплуатации;

H - высота светового центра осветительного прибора над дорогой, м;

h - высота расположения глаза наблюдателя над дорогой, м;

I - сила света осветительного прибора в заданном направлении, кд;

L - яркость дорожного покрытия в расчетной точке, кд/м²;

- средняя яркость расчетного поля, кд/м²;

L_max - максимальная яркость в расчетной точке, кд/м²;

L_min - минимальная яркость в расчетной точке, кд/м²;

L_P - суммарная яркость в расчетной точке P, кд/м²;

L_v - эквивалентная вуалирующая яркость, кд/м²;

m - число осветительных приборов, учитываемых при расчете;

N_x - число расчетных точек в продольном направлении;

N_y - число расчетных точек в поперечном направлении;

N_о - общее число расчетных точек расчетного поля;

S - шаг осветительного прибора, м;

TI - пороговое приращение яркости, %;

U_h - равномерность освещенности;

U_l - продольная равномерность яркости;

U_о - общая равномерность яркости;

W_F - ширина пешеходной зоны, м;

W_L - ширина полосы движения, м;

W_r - ширина релевантного участка, м;

- меридиональный угол, ...° (см. рисунок 1);

- световой поток осветительного прибора, лм.

4.1.1 В расчете нормируемых параметров и характеристик учитывают следующие положения:

- осветительный прибор (ОП) рассматривают как точечные источники света;

- поверхность дороги на рассматриваемом участке принимают горизонтальной, прямолинейной, с однородными отражающими свойствами;

- использование r-таблицы допускают для углов наблюдения , лежащих в интервале от 0,5° до 1,5°.

В расчете не учитывают:

- свет, отраженный от окружающих дорогу поверхностей;

- затенение света ОП деревьями и другими объектами;

- поглощение и рассеяние света в атмосфере.

4.1.2 При расчете значений нормируемых параметров для определения числа десятичных знаков следует руководствоваться данными таблицы 1.

4.2.1 Пространственное распределение силы света ОП представляют в виде I-таблицы, содержащей значения силы света по направлениям, определяемым соответствующими меридиональными и экваториальными углами в зависимости от принятой системы фотометрирования.

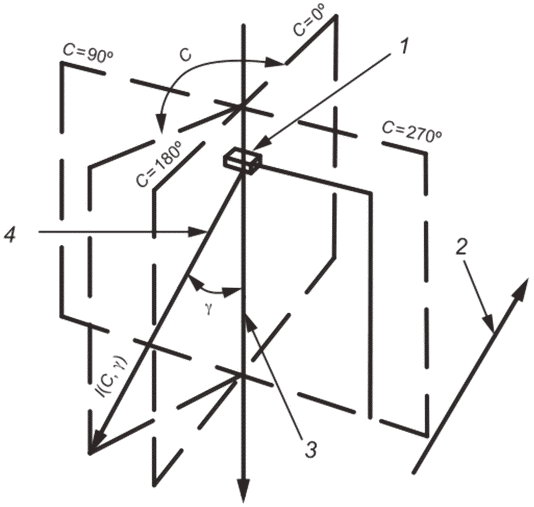

4.2.2 Для ОП дорожного освещения, как правило, используют систему фотометрирования , которую ориентируют так, чтобы меридиональная полуплоскость C₀ была параллельна оси дороги и направлена по движению транспорта, как показано на рисунке 1, при этом ОП установлен в положение при измерении.

Примечание - Для прожекторов также используют систему фотометрирования .

4.2.3 Диапазоны углов C и в I-таблице ограничивают следующими значениями в зависимости от вида симметрии светораспределения ОП:

а) по углу :

- от 0° до 90° - для ОП, светящего только в нижнюю полусферу, или для ОП, светораспределение которого симметрично относительно экваториальной плоскости;

- от 0° до 180° - для ОП, светящего в нижнюю и верхнюю полусферы и светораспределение которого несимметрично относительно экваториальной плоскости;

б) по углу C:

- от 0° до 90° - для ОП, светораспределение которого симметрично относительно плоскостей C_0-180 И C_270-90:

- от 90° до 270° - для ОП, светораспределение которого симметрично относительно плоскости C_270-90;

- от 0° до 360° для ОП, светораспределение которого не имеет симметрии относительно меридиональных полуплоскостей.

Для ОП с круглосимметричным светораспределением I-таблица содержит значения силы света только для одной произвольной меридиональной полуплоскости, например, C₀.

Интервалы углов в указанных диапазонах выбирают исходя из приемлемой точности интерполяции табличных значений, ограничиваясь максимальными значениями: 2,5° - для угла и 5° - для угла C. Для областей углов с большим перепадом силы света ОП шаг соответствующих углов уменьшают.

Значения силы света в I-таблице приводят в абсолютных единицах, кд (канделах) для положения при измерении. Допускается использовать относительные единицы (кд/клм), приведенные к световому потоку ОП или лампы, выраженному в клм (килолюменах).

Примечание - При использовании I-таблицы в расчетах все значения силы света должны быть приведены к абсолютным единицам.

Пример I-таблицы в системе фотометрирования для условного ОП приведен в приложении А.

4.2.4 Значения силы света для углов, не совпадающих с табличными, определяют с помощью линейной интерполяции.

Для определения значения силы света по направлению, заданному углами C и , находят ячейку сетки углов I-таблицы, в которую попало данное направление. Для этого проверяют выполнение следующих неравенств:

где m_i и n_j - число узлов сетки I-таблицы по углам C и соответственно.

Для найденной ячейки интерполяционное значение силы света рассчитывают по следующим или математически эквивалентным формулам:

где

где

Примечание - В формулах (3) - (7) интерполяция выполнена сначала по углу C, а затем - по углу . Последовательность выполнения интерполяции не влияет на результат.

Для ОП с круглосимметричным светораспределением интерполяционное значение рассчитывают в интервале значений угла , для которого справедливо неравенство (2), по следующей или математически эквивалентной формуле

где значение рассчитывают по формуле (4).

4.3.1 Распределение редуцированного показателя яркости дорожного покрытия представляют в виде r-таблицы, содержащей значения величины r·10⁴, ср^-1, в зависимости от тангенса угла падения света и угла отклонения . Углы и показаны на рисунке 2. Формат r-таблицы приведен в таблице Б.1 приложения Б.

4.3.2 Значения и должны соответствовать значениям, приведенным в таблице В.1 приложения В. Ячейки таблицы, которые должны содержать значения редуцированного показателя яркости r, помечены знаком "x".

4.3.3 Значения r для значений и , лежащих между табличными значениями, определяют линейной интерполяцией по формулам (1) - (7), заменяя соответственно I на r, C на и на .

Для ОП, светораспределение которого задано I-таблицей, расчет силы света в направлении к расчетной точке проводят в следующей последовательности:

а) определяют координаты x, y расчетной точки P относительно проекции светового центра ОП на дорогу F, расположение которых показано в плане на рисунке 3, по формулам:

где x_P, y_P и x_F, y_F - координаты точек P и F соответственно в системе координат дороги.

Примечание - Начало системы координат может быть выбрано произвольным, как показано на рисунке 3, но удобнее совместить его с левым нижним углом расчетного поля (см. 6.3);

б) определяют угол наклона ОП при расчете по формуле

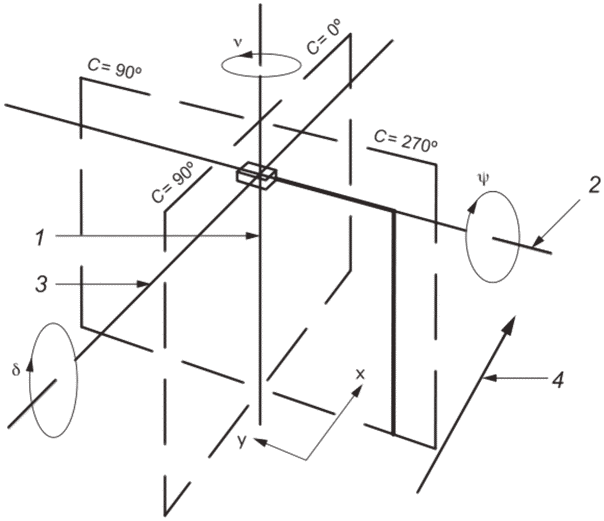

Примечание - Углы наклона ОП и относительно горизонтали и угол показаны на рисунке 4.

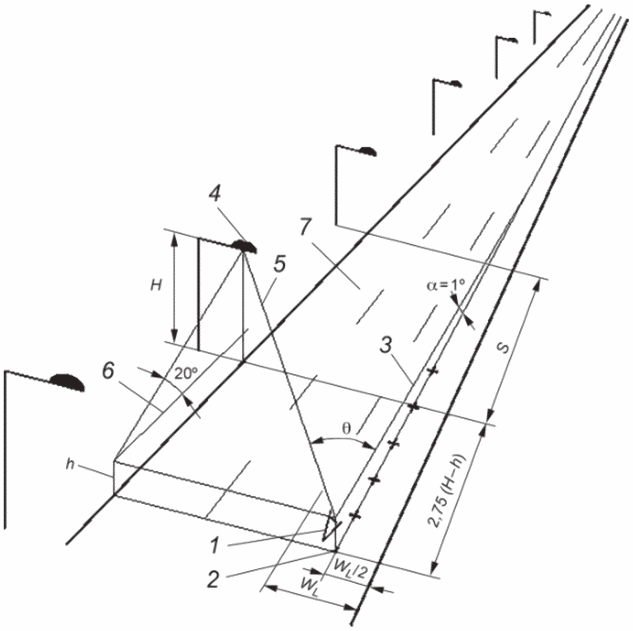

в) для координат x, y, высоты H точки P (см. рисунки 2 и 3) и углов ориентации ОП , , в системе координат дороги (см. рисунок 5) определяют координаты x', y' и H' расчетной точки P в системе координат ОП по формулам:

г) определяют углы C и , соответствующие направлению силы света ОП в точку P, в системе координат ОП по формулам, приведенным в таблицах 2 и 3.

Примечание - Значения арктангенса в таблицах 2 и 3 выражены в градусах.

д) для найденных углов C и , используя I-таблицу и формулы (1) - (7), рассчитывают значение силы света в направлении к расчетной точке P.

Для ОП с круглосимметричным светораспределением значение для найденного угла определяют по формуле (8).

6.1.1 К нормируемым параметрам яркости дорожного покрытия относятся: средняя яркость , общая U_о и продольная U_l равномерность яркости и пороговое приращение яркости TI.

6.1.2 Расчетные значения нормируемых параметров определяют по значениям яркости в точках расчетного поля яркости от ограниченного числа ОП (см. 6.3).

6.1.3 Расчет параметров яркости проводят относительно наблюдателя, последовательно располагаемого на каждой полосе движения.

6.1.4 Значения параметров , U_о и U_l рассчитывают с учетом принятого значения коэффициента эксплуатации f_m. Значение параметра TI рассчитывают для значения f_m = 1,0.

6.2.1 Яркость дорожного покрытия L, кд·м^-2, в заданной расчетной точке P в направлении наблюдателя от единичного ОП рассчитывают по формуле

где - сила света ОП в направлении расчетной точки, определяемом углами C, , кд;

- редуцированный показатель яркости в расчетной точке в направлении наблюдателя, ср^-1;

H - высота светового центра ОП над дорогой, м;

f_m - коэффициент эксплуатации.

Значение силы света определяют по разделу 5. Значение редуцированного показателя яркости определяют из r-таблицы по 4.3.

Значения угла отклонения и тангенса угла падения для заданных положений ОП, расчетной точки и наблюдателя рассчитывают по формулам:

где (x_P, y_P) - координаты расчетной точки P;

(x_O, y_O) - координаты проекции точки расположения глаза наблюдателя O на дорогу;

(x_F, y_F) - координаты проекции светового центра ОП F на дорогу.

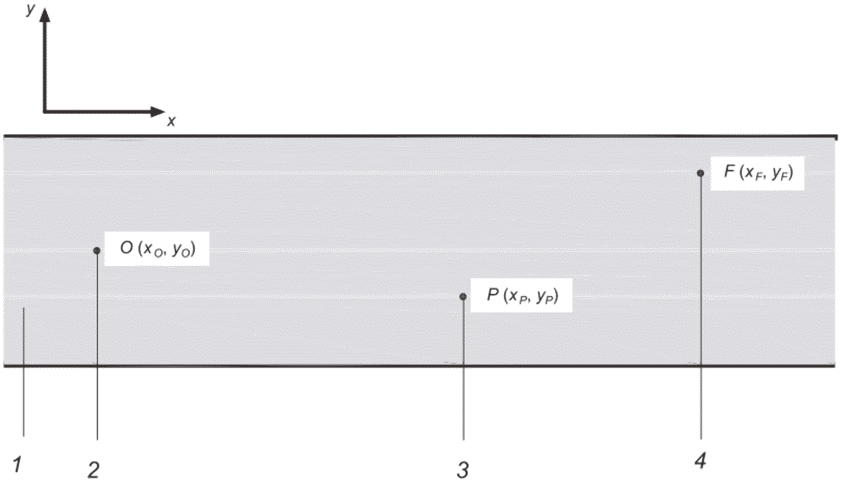

Указанные точки показаны на рисунке 3. В случае совпадения проекций точек P и F принимают .

Для найденных значений и определяют значение из r-таблицы для соответствующего стандартизированного типа дорожного покрытия по приложению В с учетом интерполяции (см. 4.3).

6.2.2 Суммарную яркость дорожного покрытия L_P в точке P в направлении наблюдателя от всех m ОП, включенных в расчет (см. 6.3.4), рассчитывают по формуле

где L_k - яркость в точке P от k-го ОП, рассчитанная по формуле (15).

6.2.3 Среднюю яркость дорожного покрытия на расчетном поле в направлении наблюдателя, располагаемого на заданной полосе движения, рассчитывают как среднее арифметическое значений яркости в N_о точках расчетного поля по формуле

где L_i - яркость в i-й расчетной точке, рассчитанная по формуле (18);

N_о - общее число расчетных точек в расчетном поле (см. 6.3.2).

6.2.4 Общую равномерность яркости U_о в направлении наблюдателя, располагаемого на заданной полосе движения, рассчитывают как отношение минимального значения яркости L_min среди всех N_о точек расчетного поля к значению средней яркости по формуле

6.2.5 Продольную равномерность яркости U_l в направлении наблюдателя, располагаемого на заданной полосе движения, рассчитывают как отношение минимального значения яркости L_min к максимальному L_max среди точек расчетного поля, лежащих на центральной линии этой же полосы движения по формуле

6.3.1 Геометрию расчетного поля яркости определяют в зависимости от транспортной характеристики дороги и расположения ОП. Примеры геометрии расчетного поля показаны на рисунке 6.

Длину расчетного поля (вдоль дороги) S ограничивают расстоянием между проекциями на дорогу двух соседних ОП одного ряда. При неравномерном расположении ОП в ряду длину расчетного поля определяют по наибольшему расстоянию между проекциями соседних ОП.

Ширину расчетного поля (поперек дороги) W_r ограничивают шириной всей проезжей части для дорог без разделительной полосы и шириной проезжей части с движением в одну сторону для дорог с разделительной полосой, как показано на рисунке 6.

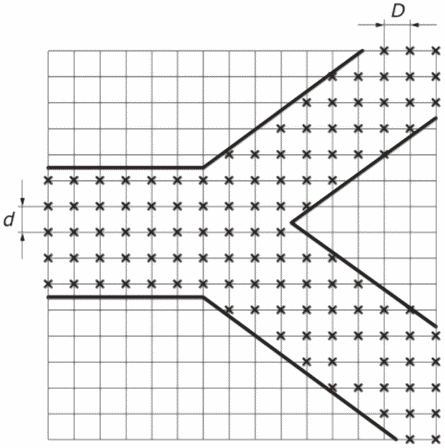

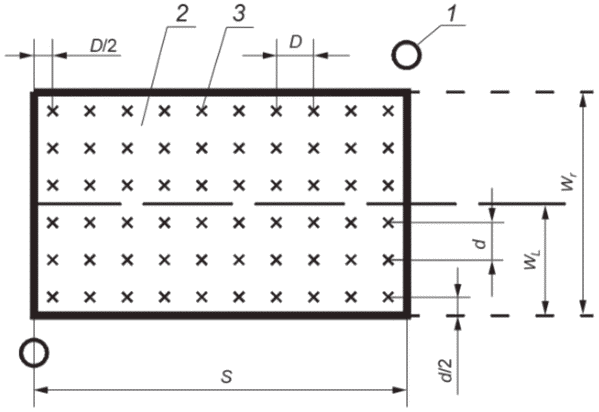

6.3.2 Расчетные точки на расчетном поле располагают равномерно. На рисунке 7 показан пример расположения расчетных точек для двухполосной дороги с односторонним движением и шахматным расположением ОП.

Шаг расчетных точек определяют:

а) в продольном направлении по формуле

где D - шаг расчетных точек в продольном направлении, м;

S - длина расчетного поля, равная шагу ОП одного ряда, м;

N_x - число расчетных точек в продольном направлении.

Если S <= 30 м, то N_x = 10, если S > 30 м, то N_x - наименьшее целое число, при котором D <= 3 м.

Крайние поперечные ряды расчетных точек отстоят от поперечных границ расчетного поля на расстоянии D/2;

б) в поперечном направлении по формуле

где d - шаг расчетных точек в поперечном направлении, м;

W_L - ширина полосы движения, м;

N_y - число расчетных точек в поперечном направлении для одной полосы движения (N_y = 3).

Крайние продольные ряды расчетных точек отстоят от продольных границ расчетного поля на расстоянии d/2.

Общее число расчетных точек на расчетном поле определяют по формуле

где N_о - общее число расчетных точек на расчетном поле;

N_L - число полос движения на расчетном поле.

6.3.3 При расчете яркости высоту расположения глаза наблюдателя принимают равной 1,5 м над уровнем дорожного покрытия.

Положение наблюдателя в продольном направлении принимают таким, при котором он отстоит от ближней по ходу движения транспорта границы расчетного поля на расстоянии 60 м (см. рисунок 7).

Положение наблюдателя в поперечном направлении принимают таким, при котором он расположен поочередно на центральной линии каждой полосы движения (см. рисунок 7).

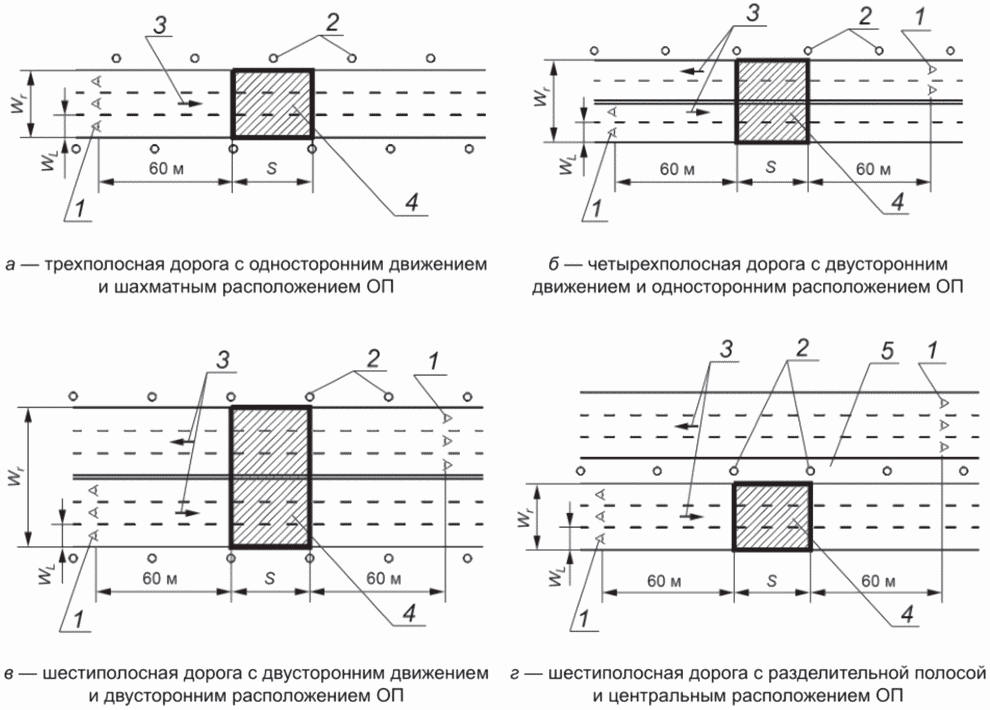

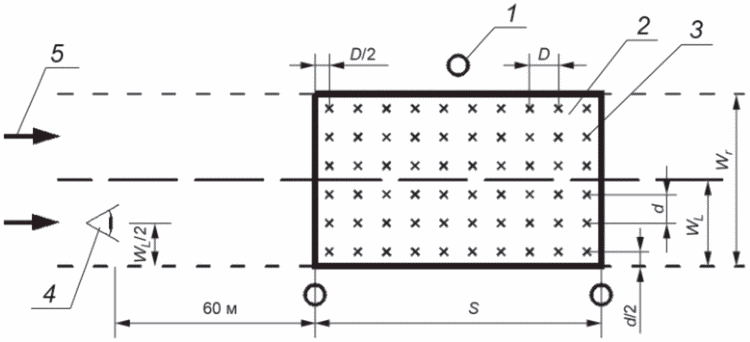

Примеры расположения наблюдателя относительно расчетного поля приведены на рисунке 6.

6.3.4 В расчете яркости в заданной точке учитывают число ОП m, попавших в прямоугольное поле, границы которого отстоят от указанной расчетной точки на расстояниях, кратных высоте H расположения ОП над дорогой и показанных на рисунке 8.

6.4.1 Пороговое приращение яркости TI в направлении наблюдателя, располагаемого на заданной полосе движения, рассчитывают по формуле

где - средняя яркость дорожного покрытия расчетного поля, кд/м²;

L_v - эквивалентная вуалирующая яркость, кд/м², рассчитанная по формулам:

где E_зр,k - освещенность на зрачке глаза наблюдателя от k-го ОП, лк;

- угол между линией зрения наблюдателя и направлением на k-й ОП, ...°;

m - число ОП, включаемых в расчет L_v (см. 6.4.2).

Глаз наблюдателя расположен на высоте h = 1,5 м над дорожным покрытием, а линия зрения направлена под углом ниже горизонта и лежит в вертикальной плоскости, проходящей через центральную линию данной полосы движения, как показано на рисунке 9.

Освещенность E_зр от единичного ОП рассчитывают по формуле

Значение силы света ОП I в направлении глаза наблюдателя определяют по разделу 5 с заменой координат расчетной точки P на координаты точки расположения глаза наблюдателя O.

Значение угла определяют по формуле

где (x_O, y_O, h) - координаты точки расположения глаза наблюдателя O;

(x_F, y_F, H) - координаты светового центра ОП F.

Формула (25) справедлива для значений в интервале 0,05 - 5 кд/м².

6.4.2 При определении L_v в расчет включают ОП, удовлетворяющие следующим условиям:

- ОП расположен ниже плоскости экранирования кабиной водителя, проходящей через глаз наблюдателя под углом 20° к горизонту, как показано на рисунке 9;

- значение угла для ОП лежит в интервале от 0,1° до 60°;

- расстояние от ОП до наблюдателя не более 500 м.

6.4.3 Значения TI рассчитывают для наблюдателя, последовательно располагаемого в точках, лежащих на центральной линии данной полосы движения. Первая (наиболее удаленная) точка находится на расстоянии 2,75 (H - h) м от ближней границы расчетного поля (см. рисунок 9). Шаг и число точек положения наблюдателя определяют по 6.3.2, как для расчетных точек в продольном направлении.

6.4.4 Значения параметров L_v и , входящих в формулу (25), рассчитывают для начальных условий эксплуатации ОУ, т.е. для значения коэффициента эксплуатации f_m = 1,0.

6.4.5 Максимальное из рассчитанных значений TI для точек положения наблюдателя на данной полосе движения считают критичным. Расчет проводят для всех полос движения.

7.1.1 К нормируемым параметрам освещенности относятся: средняя освещенность и равномерность освещенности U_h на дорожном покрытии проезжей части или пешеходной зоны, минимальная полуцилиндрическая освещенность E_sc,min в пешеходной зоне, максимальная вертикальная освещенность E_v,max на окнах примыкающих к улице зданий.

7.1.2 Расчетные значения нормируемых параметров определяют по значениям освещенности в точках расчетного поля освещенности от ограниченного числа ОП.

7.1.3 Значения параметров , U_h, , E_sc,min, E_v,max, рассчитывают с учетом принятого значения коэффициента эксплуатации f_m.

7.2.1 Освещенность E_h, лк, в заданной расчетной точке на дорожном покрытии от единичного ОП рассчитывают по формуле

где I - сила света ОП в направлении расчетной точки, кд;

f_m - коэффициент эксплуатации;

- угол падения луча света в расчетную точку, ...°;

H - высота светового центра ОП над дорогой, м.

Значение силы света I определяют по разделу 5.

7.2.2 Суммарную освещенность E_h,P в расчетной точке P от всех m ОП, включаемых в расчет согласно (7.3.4), рассчитывают по формуле

где E_h,k - освещенность в точке P от k-го ОП, рассчитанная по формуле (30).

7.2.3 Значение средней освещенности на дорожном покрытии рассчитывают как среднее арифметическое значений освещенности в N_о точках расчетного поля согласно (7.3) по формуле

где E_h,i - освещенность в i-й расчетной точке, определяемая по формуле (31).

7.2.4 Равномерность освещенности на дорожном покрытии U_h рассчитывают по формуле

где E_h,min - минимальная освещенность среди всех N_о точек расчетного поля.

7.3.1 Для проезжей части участков дороги прямоугольной формы геометрию расчетного поля определяют по 6.3.

Расчетные точки располагают на расчетном поле равномерно, как показано на рисунке 10 на примере двухполосной дороги с шахматным расположением ОП.

Шаг расчетных точек определяют:

- в продольном направлении по формуле

где D - шаг расчетных точек в продольном направлении, м;

S - длина расчетного поля, равная шагу ОП одного ряда (для односторонней, двусторонней и центральной схем расположения ОП) или половине шага ОП одного ряда (для шахматной схемы расположения ОП), как показано на рисунке 10, м;

N_x - число расчетных точек в продольном направлении.

Если S <= 30 м, то N_x = 10, если S > 30 м, то N_x - наименьшее целое число, при котором D <= 3 м.

Крайние поперечные ряды расчетных точек должны отстоять от поперечных границ расчетного поля на расстоянии D/2;

- в поперечном направлении по формуле

где d - шаг расчетных точек в поперечном направлении, м;

W_L - ширина полосы движения, м;

N_y - число расчетных точек в поперечном направлении для одной полосы движения (N_y = 3).

Крайние продольные ряды расчетных точек отстоят от продольных границ расчетного поля на расстоянии d/2.

Общее число расчетных точек на расчетном поле рассчитывают по формуле

где N_о - общее число расчетных точек на расчетном поле;

N_L - число полос движения на расчетном поле;

N_x - число расчетных точек в продольном направлении;

N_y - число расчетных точек в поперечном направлении для одной полосы движения (N_y = 3).

7.3.2 Для пешеходных зон (тротуаров) и велодорожек участков дороги прямоугольной формы границы расчетного поля в продольном направлении соответствуют границам расчетного поля проезжей части (см. 7.3.1), а в поперечном направлении - границам этих пешеходных зон и велодорожек.

Расчетные точки на расчетном поле располагают равномерно с шагом:

- в продольном направлении - равным шагу D расчетных точек в продольном направлении для проезжей части;

- в поперечном направлении - рассчитанным по формуле

где d_F - шаг расчетных точек в поперечном направлении, м;

W_F - ширина пешеходной зоны или велодорожки, м;

N_y - число расчетных точек в поперечном направлении.

Если W_F <= 1,0 м, то N_y = 1, если W_F > 1,0 м, то N_y - наименьшее целое число, при котором d_F <= 1,0 м.

Крайние продольные ряды расчетных точек отстоят от продольных границ расчетного поля на расстоянии d_F/2. Если N_y = 1, то расчетные точки располагают вдоль центральной линии пешеходной зоны или велодорожки.

7.3.3 Разметку расчетных точек расчетного поля для участка проезжей части или пешеходной зоны и велодорожки непрямоугольной формы выполняют наложением на весь релевантный участок дороги прямоугольной сетки, в узлах которой лежат расчетные точки. Пример расположения расчетных точек на развилке дороги показан на рисунке 11.

Шаги расчетных точек в продольном D и поперечном d направлениях сетки должны быть не более 5,0 м. В случае особой важности участка пешеходной зоны (например, пешеходной улицы в историческом центре города) допускается уменьшать шаг до 1,0 м.

Расчет освещенности проводят только в расчетных точках (узлах сетки), лежащих внутри границ релевантного участка, помеченных на рисунке 11 значком "x".

7.3.4 В расчет освещенности включают все ОП, проекция которых на дорожную поверхность удалена от расчетной точки на расстояние не более 5-кратной высоты H расположения ОП.

7.4.1 Полуцилиндрическую освещенность в заданной точке пешеходной зоны определяют для следующих условий:

- расчетная точка расположена на высоте h = 1,5 м над уровнем дорожного покрытия на релевантном участке;

- плоская боковая поверхность расчетного вертикального полуцилиндра, проходящая через расчетную точку, как показано на рисунке 12, перпендикулярна к главному направлению движения пешеходов, принятому для этого участка, как правило, продольному направлению улицы.

7.4.2 Полуцилиндрическую освещенность E_sc в заданной точке от единичного ОП рассчитывают по формуле

где I - сила света ОП в направлении расчетной точки, кд;

f_m - коэффициент эксплуатации;

- угол между нормалью N и вертикальной плоскостью, содержащей падающий от ОП в расчетную точку луч света, ...°;

- угол между направлением силы света ОП в расчетную точку и вертикалью, проходящей через расчетную точку, ...°;

H - высота светового центра ОП над дорогой, м;

h - высота расчетной точки над дорогой, м.

Значение силы света I определяют по разделу 5 с заменой H на H - h.

7.4.3 Суммарную полуцилиндрическую освещенность E_sc,P в расчетной точке P от m ОП, включаемых в расчет согласно (7.4.6), рассчитывают по формуле

где E_sc,k - полуцилиндрическая освещенность в точке P от k-го ОП, определяемая по формуле (38).

7.4.4 Среднее значение полуцилиндрической освещенности в пешеходной зоне рассчитывают как среднее арифметическое значений полуцилиндрической освещенности в N_о точках расчетного поля по формуле

где E_sc,i - полуцилиндрическая освещенность в i-й расчетной точке, рассчитанная по формуле (39);

N_о - общее число расчетных точек на расчетном поле.

7.4.5 Минимальную полуцилиндрическую освещенность E_sc,min определяют как наименьшую полуцилиндрическую освещенность среди всех расчетных точек расчетного поля.

7.4.6 В расчет включают все ОП, проекция которых на горизонтальную расчетную плоскость, проходящую через расчетную точку, удалена от данной расчетной точки на расстояние не более 5-кратной высоты H - h расположения ОП над этой плоскостью.

7.4.7 Расчетное поле определяют с учетом геометрии релевантного участка пешеходной зоны согласно 7.3.2.

7.4.8 Направление нормали N к поверхности полуцилиндра в расчетных точках выбирают в соответствии с направлениями преимущественного движения пешеходов на данном участке. Для пешеходных зон (улиц, тротуаров) участков дороги прямоугольной формы направление указанных нормалей принимают одинаковым (вдоль дороги) для всех расчетных точек.

7.5.1 Вертикальную освещенность E_v в заданной расчетной точке на окне здания от единичного ОП (см. рисунок 13), рассчитывают по формуле

где I - сила света ОП в направлении расчетной точки, кд;

f_m - коэффициент эксплуатации;

- угол между вертикальной плоскостью, содержащей падающий от ОП в расчетную точку луч света, и нормалью к плоскости окна, ...°;

- угол между направлением силы света ОП в расчетную точку и вертикалью, проходящей через расчетную точку, ...°;

H - высота светового центра ОП над дорогой, м;

h_P - высота расположения расчетной точки на окне относительно дороги, м.

Значение силы света I определяют по разделу 5 с заменой H на H - h_P.

7.5.2 Расположение расчетных точек определяют для каждого окна, находящегося на релевантном участке стены здания. На рисунке 14 показан пример расположения расчетных точек, помеченных значком "+".

7.5.3 Максимальную освещенность на окне здания E_v,max определяют как наибольшую освещенность среди всех расчетных точек окна здания.

А.1 Пример представления значений силы света условного ОП в I-таблице (фрагмент) в системе фотометрирования приведен в таблице А.1.

Примечание - В приведенном примере светораспределение ОП симметрично относительно плоскостей C_0-180 и C_270-90 (представлено в диапазоне углов C: 0° - 90°) и ограничено нижней полусферой в диапазоне углов : 0° - 90°.

Б.1 Формат таблицы значений редуцированного показателя яркости r дорожного покрытия (r-таблицы) приведен в таблице Б.1.

Значения редуцированного показателя яркости r стандартизированных дорожных покрытий приведены в r-таблицах В.1 и В.2.
