4 Приказом Федерального агентства по техническому регулированию и метрологии от 27 февраля 2024 г. N 250-ст межгосударственный стандарт ГОСТ ISO 11666-2024 введен в действие в качестве национального стандарта Российской Федерации с 1 мая 2024 г.
5 Настоящий стандарт идентичен международному стандарту ISO 11666:2018 "Неразрушающий контроль сварных соединений. Ультразвуковой контроль. Уровни приемки" ("Non-destructive testing of welds - Ultrasonic testing - Acceptance levels", IDT).
Международный стандарт разработан Техническим комитетом по стандартизации ISO/TC 44 "Сварка и смежные процессы", подкомитетом SC 5 "Диагностика и контроль сварных швов" Международной организации по стандартизации (ISO).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВВЕДЕН ВПЕРВЫЕ
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.
В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге "Межгосударственные стандарты"
Настоящий стандарт устанавливает уровень приемки 2 (AL 2) и уровень приемки 3 (AL 3) для ультразвукового контроля (УЗК) сварных соединений с полным проплавлением изделий из ферритных сталей, соответствующих уровням качества B и C по ISO 5817:2014. Настоящий стандарт не применим к уровням приемки сварных соединений, соответствующих уровню качества D по ISO 5817:2014, так как для оценки качества таких сварных соединений УЗК не требуется.
Указанные уровни приемки применимы при УЗК, выполняемом в соответствии с ISO 17640.
Настоящий стандарт применяется при УЗК сварных соединений с полным проплавлением изделий из ферритных сталей, с толщиной основного металла от 8 до 100 мм включительно. Его также допускается применять для сварных соединений других типов, изделий из других материалов и другой толщины при условии, что контроль выполняют с необходимым учетом геометрии и акустических свойств объекта и может быть достигнута достаточная чувствительность для реализации приведенных в настоящем стандарте уровней приемки. Номинальные частоты преобразователей, применяемых в настоящем стандарте, находятся в пределах от 2 до 5 МГц, если только затухание ультразвука или необходимость в более высокой разрешающей способности не потребуют применения других частот. Применение указанных уровней приемки вместе с частотами преобразователей вне указанных пределов должно быть обосновано.
В настоящем стандарте использованы нормативные ссылки на следующие стандарты [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения)]:
ISO 5577, Non-destructive testing - Ultrasonic testing - Vocabulary (Неразрушающий контроль. Ультразвуковой контроль. Словарь)
ISO 5817:2014, Welding - Fusion-welded joints in steel, nickel, titanium and their alloys (beam welding excluded) - Quality levels for imperfections [Сварка. Сварные соединения из стали, никеля, титана и их сплавов, полученные сваркой плавлением (исключая лучевые способы сварки). Уровни качества]
ISO 17635, Non-destructive testing of welds - General rules for metallic materials (Неразрушающий контроль сварных швов. Общие правила для металлических материалов)
ISO 17640, Non-destructive testing of welds - Ultrasonic testing - Techniques, testing levels, and assessment (Неразрушающий контроль сварных соединений. Ультразвуковой контроль. Технология, уровни контроля и оценка)
ISO 23279, Non-destructive testing of welds - Ultrasonic testing - Characterization of discontinuities in welds (Неразрушающий контроль сварных соединений. Ультразвуковой контроль. Определение параметров несплошностей в сварных соединениях)
В настоящем стандарте применимы термины по ISO 5577.
ISO и IEC поддерживают терминологические базы данных для использования в стандартизации по следующим адресам:
- платформа онлайн-просмотра ISO: доступна по адресу /template/go.php?url=https://www.iso.org/obp;
- Электропедия IEC: доступна по адресу /template/go.php?url=https://www.electropedia.org/.
Необходимо измерить условную протяженность несплошности, в пределах которой амплитуда эхо-сигнала превышает уровень оценки, с использованием способа фиксированного уровня амплитуды (абсолютный способ), приведенного в приложении B.
Настройка чувствительности должна выполняться одним из следующих способов. При настройке чувствительности и последующем контроле следует применять одинаковые способы:
a) способ 1 - основан на применении боковых отверстий диаметром 3 мм;
b) способ 2 - основан на применении кривой зависимости амплитуды - расстояния - диаметра (АРД) плоскодонных отверстий (дисковых отражателей);
c) способ 3 - с применением кривой зависимости амплитуды - расстояния - коррекции (АРК) прямоугольного паза глубиной 1 мм и шириной 1 мм;
d) способ 4 - способ-тандем с плоскодонным отверстием диаметром 6 мм (дисковым отражателем).
В настоящем стандарте используются четыре вида уровней, установленных в ISO 17640:
a) опорный уровень;
b) уровни приемки (для двух уровней качества);
c) уровни регистрации (находятся на 4 дБ ниже соответствующих уровней приемки);
d) уровень оценки.
Все уровни связаны с эталонными отражателями, приведенными в таблице A.1.
Способы настройки чувствительности и соответствующие уровни должны соответствовать указанным в приложении A.
6.1 Общие положения
Соотношение между уровнями приемки, уровнями контроля и уровнями качества приведены в ISO 17635, а также в таблице 1.
Таблица 1
Ультразвуковой контроль эхо-методом
Уровни приемки по настоящему стандарту применены для всех уровней контроля и способов контроля, установленных в ISO 17640, включая контроль с использованием прямых преобразователей.
Определение характеристик несплошностей выполняют по ISO 23279, при этом плоскостные несплошности недопустимы, а для объемных несплошностей должны быть применены уровни приемки, установленные в настоящем стандарте.
Если же определение характеристик несплошностей не требуется, то уровни приемки по настоящему стандарту применяют ко всем несплошностям.
В таблице A.1 приведены сведения об установленных в ISO 17640 способах, применяемых для оценки несплошностей, и соответствующих уровнях оценки и приемки. В таблице A.2 приведены опорные уровни для уровней приемки 2, 3 и способа 2 с применением поперечных волн при сканировании наклонным преобразователем. В таблице A.3 приведены опорные уровни для уровней приемки 2, 3 и способа 2 с применением продольных волн при сканировании прямым преобразователем.
Рисунки A.1 - A.4 приведены для способов 1 (боковые цилиндрические отверстия) и 3 (прямоугольный паз).
Рисунки A.5 - A.10 приведены для способов 2 [плоскодонные отверстия (дисковые отражатели)] и 4 (способ тандем).
Любые несплошности с амплитудой ниже уровня приемки, но длиной (выше уровня оценки), превышающей t, для толщин 8 мм <= t < 15 мм, t/2 или 20 мм, в зависимости от того, что больше, для других толщин должны быть подвергнуты дополнительному контролю. Для этого требуется применение дополнительного(ых) преобразователя(ей) с другими углами ввода и, если это указано, способа тандем.
Окончательная оценка должна основываться на максимальной амплитуде эхо-сигнала и измеренной протяженности.
6.3 Индикации на поперечные несплошности
Если требуется выявление поперечных несплошностей, то применяют уровни приемки, установленные в 6.2.
6.4 Условия объединения несплошностей
Условие объединения несплошностей основывается на условной протяженности отдельных допустимых несплошностей и расстоянии между ними, амплитуда сигнала от которых превышает уровень регистрации. Протяженность группы несплошностей не должна рассматриваться при дальнейшем объединении.
При оценке группа несплошностей должна считаться одиночной, если:
a) расстояние dx между двумя несплошностями меньше удвоенной длины наиболее длинной несплошности (см. рисунок 1);
b) расстояние dy между двумя несплошностями меньше половины контролируемой толщины, но не больше 10 мм;
c) расстояние dz между двумя несплошностями меньше половины толщины, но не больше 10 мм.
Суммарная протяженность группы из двух несплошностей равна l12 = l1 + l2 + dx (см. рисунок 2).
Суммарная протяженность l12 и наибольшая амплитуда сигнала от двух несплошностей затем необходимо оценить с применением соответствующих уровней приемки, указанных в таблице A.1.

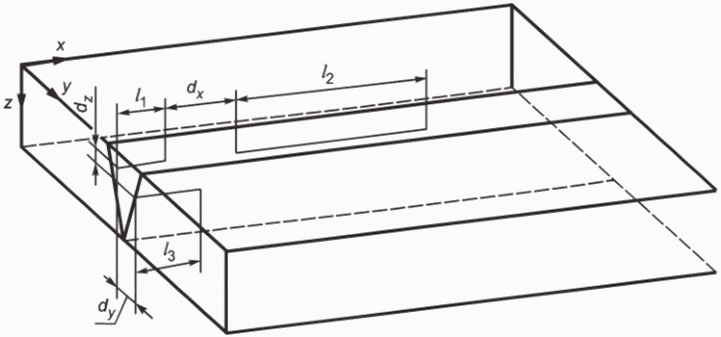

![]() dx, dy, dz - расстояния в x-, y-, z-направлениях
соответственно; ln - длины отдельных несплошностей,
где n = 1, ..., 3
для сгруппированных несплошностей
![]() dx - расстояние в x-направлении; l1, l2 - длины отдельных
несплошностей; l12 - общая протяженность
6.5 Протяженность допустимых несплошностей
Протяженность одиночной допустимой несплошности, амплитуда сигнала от которой превышает уровень регистрации, оценивают в соответствии с критериями, указанными в настоящем пункте.
Суммарную протяженность всех отдельных допустимых несплошностей, амплитуда сигнала от которых превышает уровень регистрации, определяют как сумму протяженностей одиночных несплошностей и суммарной протяженности линейно выровненных (выстроенных в ряд) несплошностей на участке сварного шва определенной длины (см. рисунок 3).
![]() lc - суммарная протяженность, равная
lc = l2 + l3 + l45 + l6; lw - длина участка сварного шва
(6·толщин t); ln - длины отдельных несплошностей,
где n = 1, ..., 7
Рисунок 3 - Суммарная протяженность несплошностей
Для любого участка сварного шва длиной lw, равной 6t, максимальная суммарная протяженность lc всех отдельных допустимых несплошностей, сигнал от которых превышает уровень регистрации, не должна превышать 20% lw для уровня приемки 2 или 30% lw для уровня приемки 3.
(обязательное)

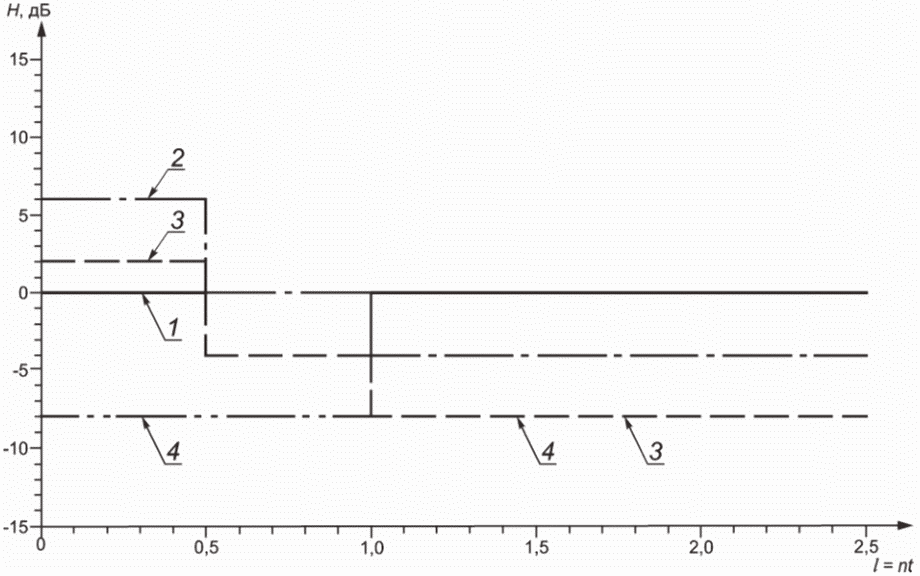

![]() 1 - опорный уровень; 2 - уровень приемки 2;
3 - уровень регистрации; 4 - уровень оценки; H - амплитуда;
l - длина несплошностей; n - множитель t; t - толщина
Уровни при применении способов 1 и 3
для контроля толщин от 8 до 15 мм

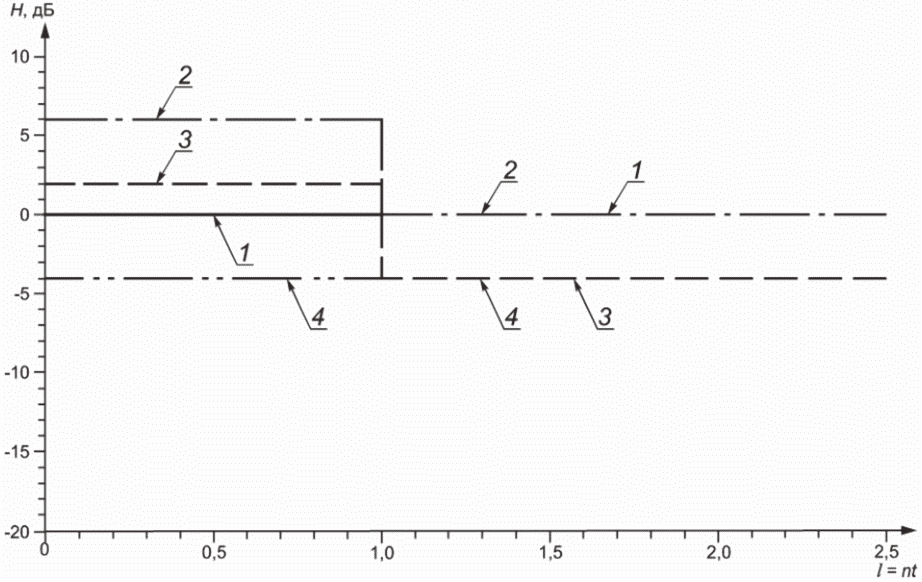

![]() 1 - опорный уровень; 2 - уровень приемки 3;
3 - уровень регистрации; 4 - уровень оценки; H - амплитуда;
l - длина несплошностей; n - множитель t; t - толщина
Рисунок A.2 - Уровень приемки 3 (AL 3).
Уровни при применении способов 1 и 3
для контроля толщин от 8 до 15 мм

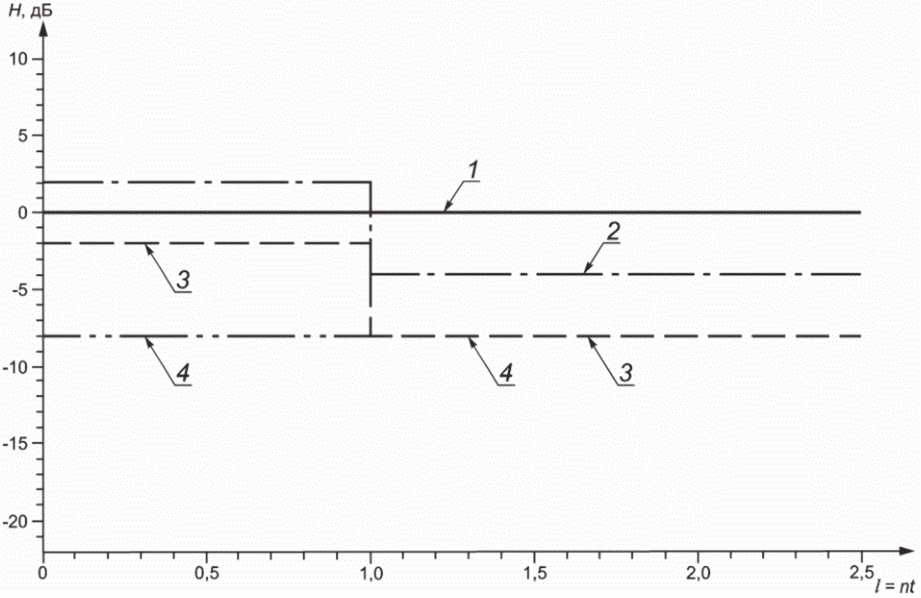

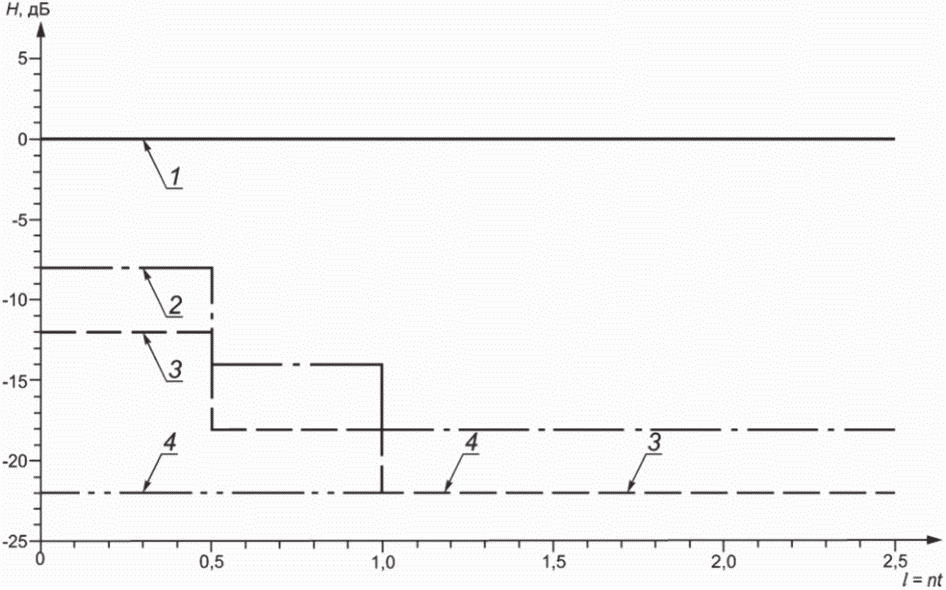

![]() 1 - опорный уровень; 2 - уровень приемки 2;
3 - уровень регистрации; 4 - уровень оценки; H - амплитуда;
l - длина несплошностей; n - множитель t; t - толщина
Рисунок A.3 - Уровень приемки 2 (AL 2).
Уровни при применении способа 1
для контроля толщин от 15 до 100 мм
![]() 1 - опорный уровень; 2 - уровень приемки 3;
3 - уровень регистрации; 4 - уровень оценки; H - амплитуда;
l - длина несплошностей; n - множитель t; t - толщина
Уровни при применении способа 1
для контроля толщин от 15 до 100 мм

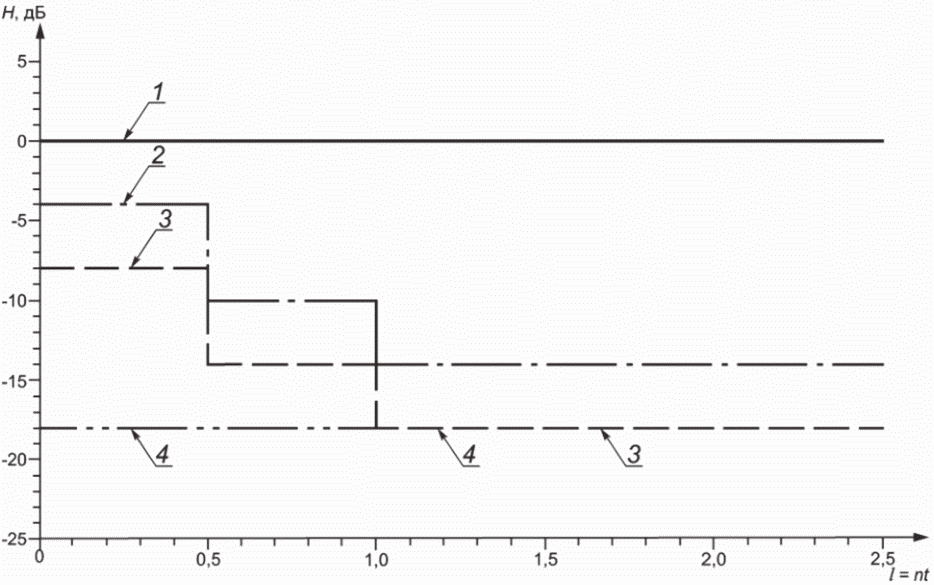

![]() 1 - опорный уровень; 2 - уровень приемки 2;
3 - уровень регистрации; 4 - уровень оценки; H - амплитуда;
l - длина несплошностей; n - множитель t; t - толщина
Уровни при применении способа 2
для контроля толщин от 8 до 15 мм
![]() 1 - опорный уровень; 2 - уровень приемки 3;
3 - уровень регистрации; 4 - уровень оценки; H - амплитуда;
l - длина несплошностей; n - множитель t; t - толщина
Рисунок A.6 - Уровень приемки 3 (AL 3).
Уровни при применении способа 2
для контроля толщин от 8 до 15 мм

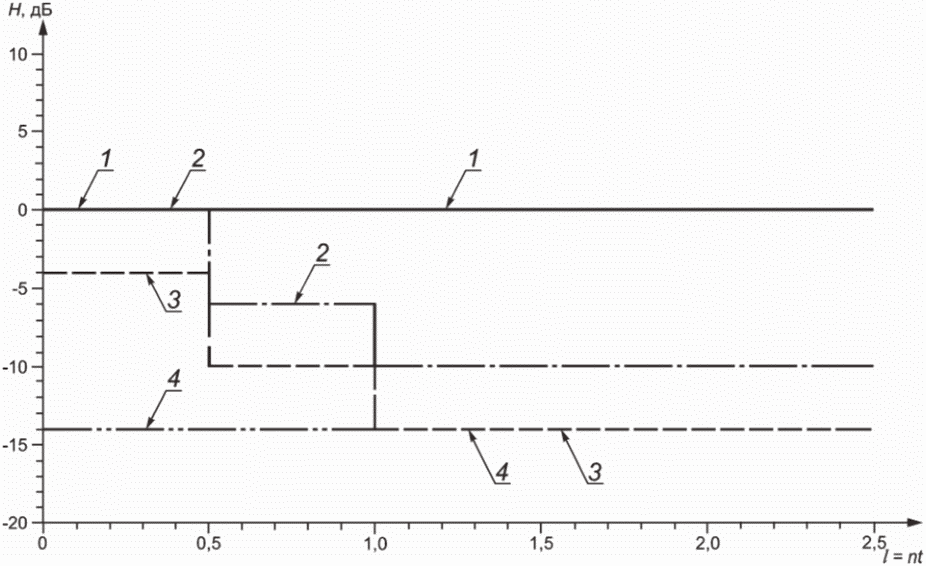

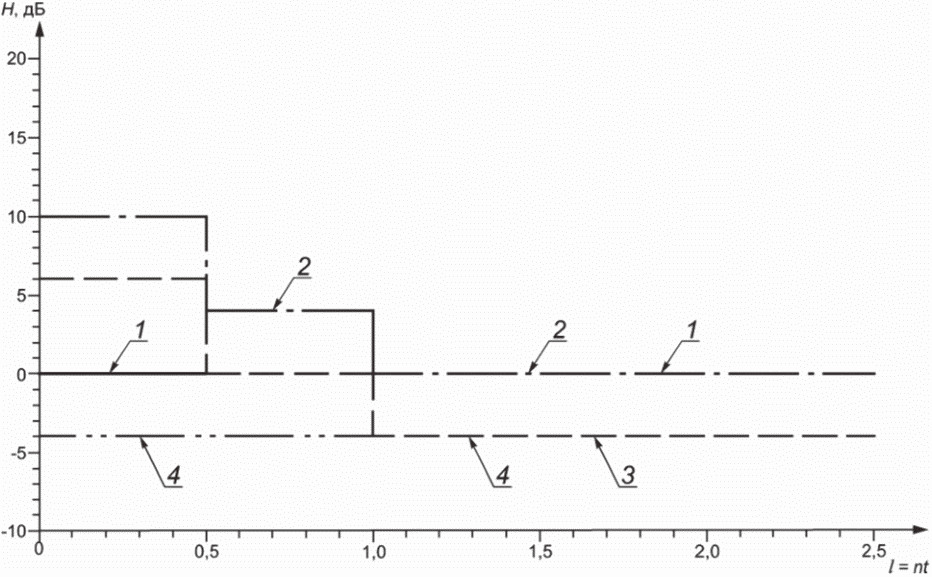

![]() 1 - опорный уровень; 2 - уровень приемки 2;
3 - уровень регистрации; 4 - уровень оценки; H - амплитуда;
l - длина несплошностей; n - множитель t; t - толщина
Рисунок A.7 - Уровень приемки 2 (AL 2).
Уровни при применении способа 2
для контроля толщин от 15 до 100 мм

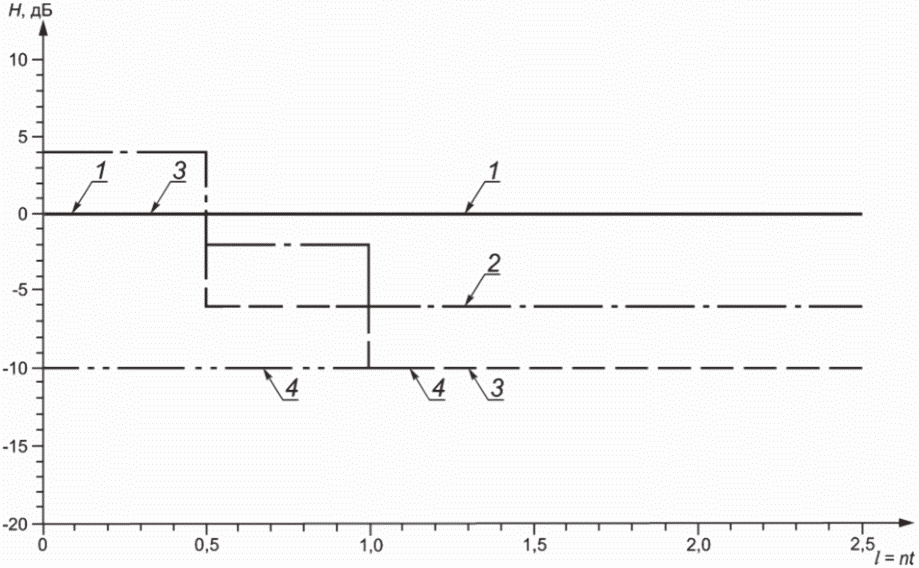

![]() 1 - опорный уровень; 2 - уровень приемки 2;
3 - уровень регистрации; 4 - уровень оценки; H - амплитуда;
l - длина несплошностей; n - множитель t; t - толщина
Рисунок A.8 - Уровень приемки 2 (AL 2).
Уровни при применении способа 4
для контроля толщин от 15 до 100 мм
![]() 1 - опорный уровень; 2 - уровень приемки 2;
3 - уровень регистрации; 4 - уровень оценки; H - амплитуда;
l - длина несплошностей; n - множитель t; t - толщина
Рисунок A.9 - Уровень приемки 3 (AL 3).
Уровни при применении способа 2
для контроля толщин от 15 до 100 мм
![]() 1 - опорный уровень; 2 - уровень приемки 2;
3 - уровень регистрации; 4 - уровень оценки; H - амплитуда;
l - длина несплошностей; n - множитель t; t - толщина
Уровни при применении способа 4
для контроля толщин от 15 до 100 мм
Таблица A.1
Таблица A.2
и способа 2 с применением поперечных волн
при сканировании наклонным преобразователем
Таблица A.3
и способа 2 с применением продольных волн
при сканировании прямым преобразователем
(обязательное)
Способ определяет поперечные размеры несплошности, в пределах которых амплитуда эхо-сигнала равна или больше уровня оценки.
При выполнении измерения сканируют несплошность лучом и фиксируют положение преобразователя и длину пути звука в изделии, при которых амплитуда эхо-сигнала уменьшается до величины уровня оценки (см. рисунок B.1).
Поперечный размер l измеряют как расстояние между положениями 1 и 2.

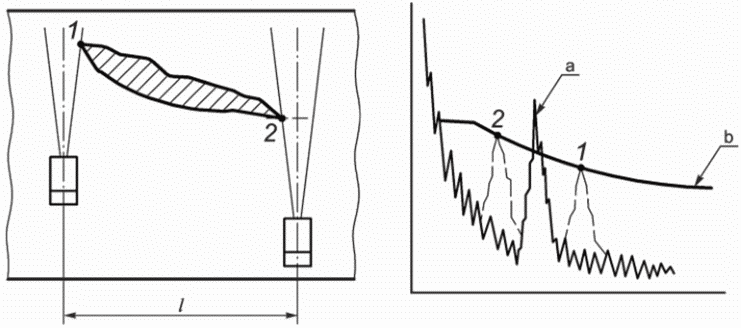

![]() l - измеренный поперечный размер несплошности;
1, 2 - положения, в которых амплитуды эхо-сигнала
равны уровню оценки
--------------------------------
<a> Максимальный эхо-сигнал.
<b> Уровень оценки.
с использованием оси луча
(справочное)
МЕЖГОСУДАРСТВЕННЫМ СТАНДАРТАМ
Таблица ДА.1
--------------------------------
<1> В Российской Федерации действует ГОСТ Р ИСО 5577-2009 "Контроль неразрушающий. Ультразвуковой контроль. Словарь".
<2> В Российской Федерации действует ГОСТ Р ИСО 5817-2021 "Сварка. Сварные соединения из стали, никеля, титана и их сплавов, полученные сваркой плавлением (исключая лучевые способы сварки). Уровни качества".
<3> В Российской Федерации действует ГОСТ Р ИСО 17640-2016 "Неразрушающий контроль сварных соединений. Ультразвуковой контроль. Технология, уровни контроля и оценки".
