Введен в действие

Приказом Федерального

агентства по техническому

регулированию и метрологии

от 26 января 2024 г. N 125-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

МАШИНЫ ЗЕМЛЕРОЙНЫЕ

ОПРЕДЕЛЕНИЯ И УСЛОВНЫЕ ОБОЗНАЧЕНИЯ РАЗМЕРНЫХ ХАРАКТЕРИСТИК

ЧАСТЬ 2

РАБОЧЕЕ ОБОРУДОВАНИЕ

Earth-moving machinery. Definitions of dimensions and codes.

Part 2. Equipment and attachments

(ISO 6746-2:2003, IDT)

ГОСТ ISO 6746-2-2014

МКС 53.100

ОКП 23.3100

Дата введения

1 января 2025 года

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

Сведения о стандарте

1 ПОДГОТОВЛЕН Научно-производственным республиканским унитарным предприятием "Белорусский государственный институт стандартизации и сертификации" (БелГИСС) на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Государственным комитетом по стандартизации Республики Беларусь

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 20 октября 2014 г. N 71-П)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Армения	AM	ЗАО "Национальный орган по стандартизации и метрологии" Республики Армения
Беларусь	BY	Госстандарт Республики Беларусь
Казахстан	KZ	Госстандарт Республики Казахстан
Киргизия	KG	Кыргызстандарт
Россия	RU	Росстандарт
Молдова	MD	Молдова-Стандарт
Таджикистан	TJ	Таджикстандарт
Туркмения	TM	Главгосслужба "Туркменстандартлары"

4 Приказом Федерального агентства по техническому регулированию и метрологии от 26 января 2024 г. N 125-ст межгосударственный стандарт ГОСТ ISO 6746-2-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2025 г.

5 Настоящий стандарт идентичен международному стандарту ISO 6746-2:2003 "Машины землеройные. Определение и условные обозначения размерных характеристик. Часть 2. Оборудование и приспособления" ("Earth-moving machinery - Definitions of dimensions and codes - Part 2: Equipment and attachments", IDT), включая техническую поправку к нему Cor.1:2004.

Международный стандарт разработан подкомитетом SC 4 "Классификация и технические характеристики для коммерческой документации" технического комитета по стандартизации ISO/TC 127 "Землеройные машины" Международной организации по стандартизации (ISO).

Сведения о соответствии ссылочных международных стандартов межгосударственным стандартам приведены в дополнительном приложении ДА

6 ВЗАМЕН ГОСТ 28632-90 (ИСО 6746-2-87)

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных (государственных) стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных (государственных) органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована в сети Интернет на сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге "Межгосударственные стандарты"

1 Область применения

Настоящий стандарт устанавливает термины и определения, условные обозначения размерных характеристик рабочего и сменного оборудования землеройных машин.

Настоящий стандарт распространяется на рабочее и сменное оборудование основных типов землеройных машин по ISO 6165.

2 Нормативные ссылки

В настоящем стандарте использована нормативная ссылка на следующий стандарт [для датированной ссылки применяют только указанное издание ссылочного стандарта (включая все изменения)]:

ISO 6165:2012 Earth-moving machinery - Basic types - Identification and terms and definitions (Машины землеройные. Основные типы. Идентификация, термины и определения)

3 Термины и определения

В настоящем стандарте применены термины по ISO 6165, а также следующие термины с соответствующими определениями:

3.1 трехмерная система координат (three-dimensional reference system): Система, используемая для определения размеров землеройных машин (см. рисунок 1).

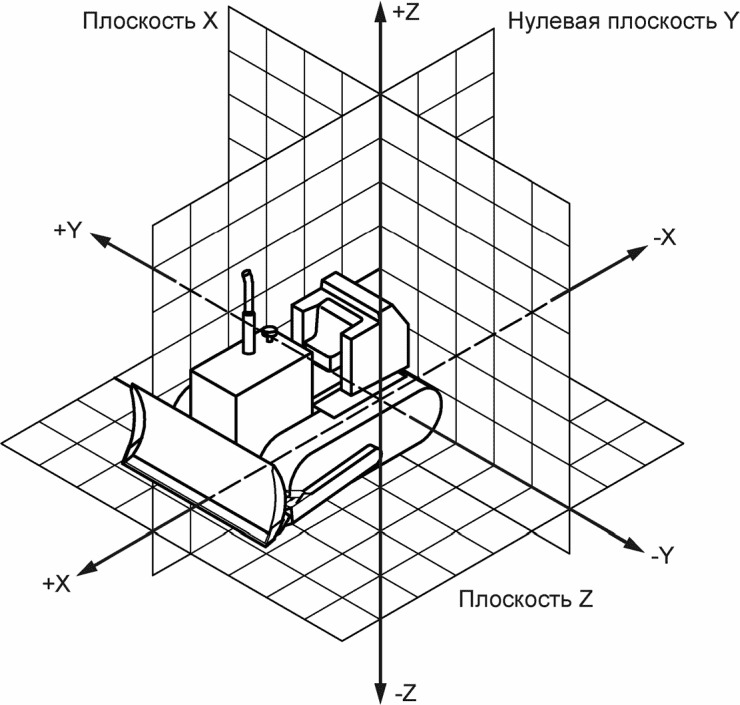

Рисунок 1 - Трехмерная система координат

3.1.1 нулевая плоскость Y (zero Y plane): Вертикальная плоскость, проходящая через продольную осевую линию машины.

3.1.2 плоскость X (X plane): Любая вертикальная плоскость, перпендикулярная к плоскости Y.

3.1.3 плоскость Z (Z plane): Любая горизонтальная плоскость, перпендикулярная к плоскостям X и Y.

3.1.4 положительная координата (positive coordinate): Положительное направление вперед от нулевой плоскости X, вправо от нулевой плоскости Y и вверх от нулевой плоскости Z.

Примечание 1 - Пересечение осей X, Y, Z (нулевых плоскостей) обычно располагается в определенной контрольной точке, т.е. для сиденья - в точке SIP (контрольная точка сиденья) по ISO 5353; для двигателя - на осевой линии коленчатого вала; для бульдозера - на осевой линии ведущих звездочек или заднего моста; на уровне опорной плоскости отсчета - при выполнении измерений.

Примечание 2 - Если показаны только составные части (например, двигатель, сиденье), считается, что расположение и положительное направление осей от точки пересечения осей X, Y, Z (нулевых плоскостей) совпадает с обычной предполагаемой ориентацией составной части по отношению к машине, т.е. первый цилиндр двигателя обращен к передней части машины, сиденье обращено к передней части машины.

Примечание 3 - Если показана машина, ее рабочее или сменное оборудование или все данные составные части вместе, то принимают, что машина показана в направлении движения справа налево.

3.2 опорная плоскость отсчета (ground reference plane); GRP: Плоскость, на которую устанавливается машина для проведения измерений: для базовой машины - твердая ровная поверхность, для рабочего и сменного оборудования - твердая ровная поверхность или уплотненная земля.

Примечание - Тип используемой поверхности зависит от предусмотренного применения машины, а также ее рабочего и сменного оборудования. Он должен определяться при разработке терминологических стандартов ISO или коммерческой документации.

3.3 базовая машина (base machine): Машина, оснащенная кабиной или навесом и, при необходимости, устройствами для защиты оператора, без рабочего или сменного оборудования, но с необходимыми креплениями для подобного оборудования.

3.4 рабочее оборудование (equipment): Комплект составных частей, монтируемых на базовую машину для обеспечения выполнения сменным оборудованием ее основной функции в соответствии с назначением.

3.5 сменное оборудование (attachment): Сборочные узлы, которые могут быть установлены на базовую машину или рабочее оборудование для специального использования.

3.6 составная часть (component): Часть или узел, составляющие базовую машину, рабочее или сменное оборудование.

4 Общие положения

Примеры размерных характеристик и условных обозначений для рабочего и сменного оборудования приведены в приложениях A - E. Данные примеры иллюстрируют использование трехмерной системы координат (см. рисунок 1) и системы условных обозначений, установленной в разделе 5, для определения и условного обозначения подобных размерных характеристик.

Для определения и условного обозначения размерных характеристик рабочего и сменного оборудования других землеройных машин в терминологических стандартах и коммерческой документации следует применять те же принципы.

Для определения размерных характеристик необходимо использовать трехмерную систему координат.

Определение размерных характеристик и спецификация условных обозначений приведены в ISO 6746-1.

5 Система условных обозначений

Каждая размерная характеристика получает условное обозначение, состоящее из прописных букв и ссылочного номера.

Для обозначения типа размера рабочего и сменного оборудования необходимо использовать две прописные буквы, обозначающие размерную характеристику:

- HH - по высоте (см. приложение A);

- WW - по ширине (см. приложение B);

- LL - по длине (см. приложение C);

- RR - радиальный или по зоне досягаемости (см. приложение D);

- AA - угловой (см. приложение E).

В зависимости от требований к специальному землеройному рабочему и сменному оборудованию, для которого разрабатывается стандарт или коммерческая документация, к прописным буквам может быть добавлена одна или более цифр.

Приложение A

(справочное)

РАЗМЕРЫ ПО ВЫСОТЕ

В настоящем приложении приведены примеры размерных характеристик рабочего и сменного оборудования по высоте и их условные обозначения.

Таблица A.1

Условное обозначение	Термин и определение	Рисунок

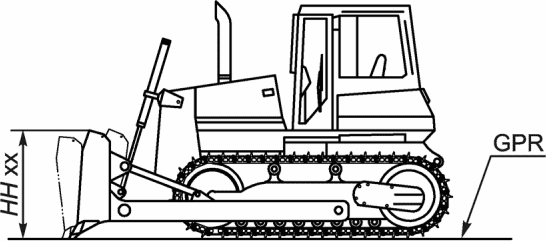

HH xx	высота отвала (blade height): Расстояние по координате оси Z между GRP и верхней частью отвала (за исключением фирменной таблички и козырька), при этом отвал должен быть установлен на земле в центральном положении (при возможности) без поворота или наклона под углом

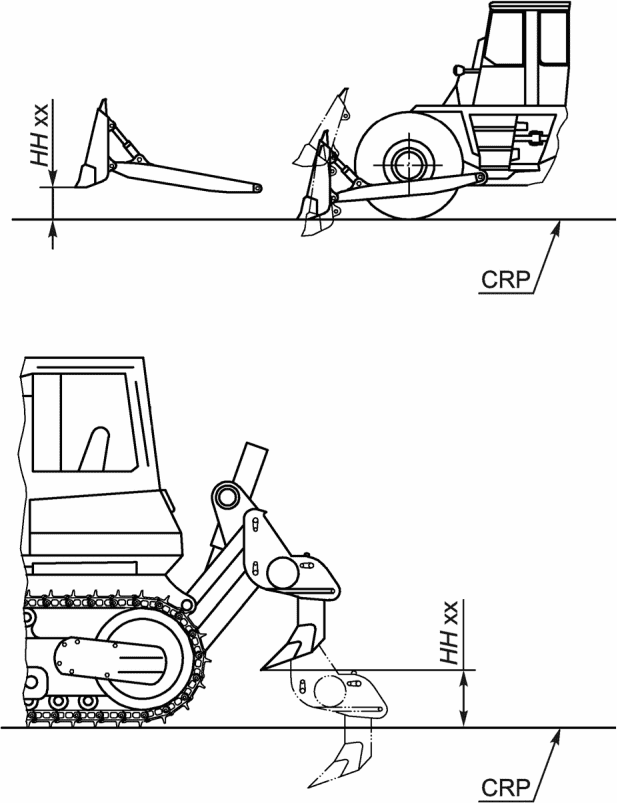

HH xx	высота подъема (lift height): Расстояние по координате оси Z между GRP и нижней точкой режущей кромки отвала (при возможности) без поворота или наклона отвала под углом или самой нижней точкой поднятого зуба рыхлителя
HH xx	максимальная высота оси шарнира в полностью поднятом положении (maximum height to hinge pin, fully raised): Расстояние по координате оси Z между GRP и геометрической осью шарнира при полностью поднятом ковше

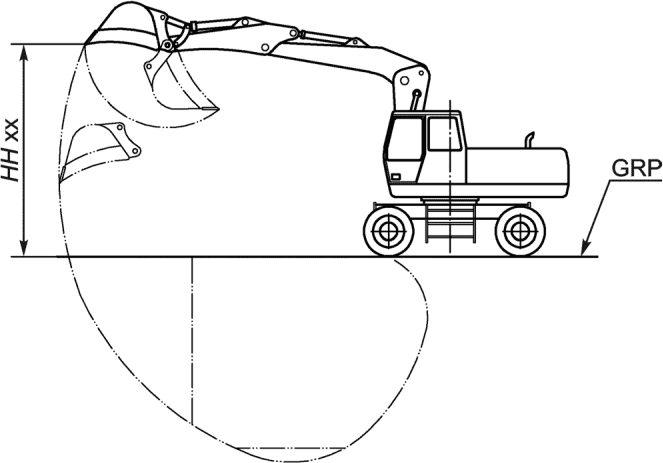

HH xx	максимальная высота режущей кромки или зубьев (maximum height of cutting edge or teeth): Расстояние по координате оси Z между GRP и режущей кромкой или зубьями при максимально возможном подъеме ковша по режущей кромке

Приложение B

(справочное)

РАЗМЕРЫ ПО ШИРИНЕ

В настоящем приложении приведены примеры размерных характеристик рабочего и сменного оборудования по ширине и их условные обозначения.

Таблица B.1

Условное обозначение	Термин и определение	Рисунок
WW xx	максимальная ширина (maximum width): Расстояние по координате Y между двумя плоскостями Y, проходящими через крайние наиболее удаленные точки оборудования
WW xx	ширина C-образной рамы (C-frame width): Расстояние по координате Y между двумя плоскостями Y, проходящими через крайние наиболее удаленные точки C-образной рамы
WW xx	ширина открытого грейфера (width of open grab): Расстояние в плоскости Z между наиболее удаленными точками режущих кромок или зубьев открытого грейфера
WW xx	ширина захвата для бревен (log grapple width): Расстояние по координате Y между двумя плоскостями Y, проходящими через наиболее удаленные точки захвата

Приложение C

(справочное)

РАЗМЕРЫ ПО ДЛИНЕ

В настоящем приложении приведены примеры размерных характеристик рабочего и сменного оборудования по длине и их условные обозначения.

Таблица C.1

Условное обозначение	Термин и определение	Рисунок

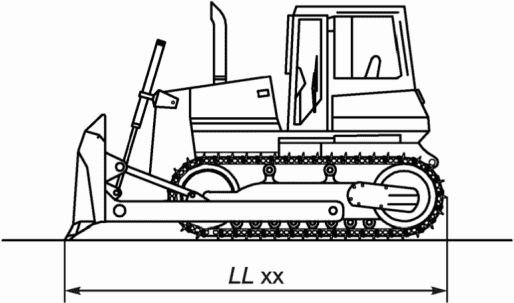

LL xx	максимальная длина (maximum length): Расстояние по координате X между двумя плоскостями X, проходящими через наиболее удаленные точки передней и задней части машины с установленным рабочим/сменным оборудованием
LL xx	габаритная длина в отгрузочном положении (overall length in shipping position): Расстояние по координате X между двумя плоскостями X, проходящими через наиболее удаленные точки передней и задней части машины с установленным рабочим/сменным оборудованием в положении для транспортирования

Приложение D

(справочное)

РАЗМЕРЫ РАДИАЛЬНЫЕ И ЗОНЫ ДОСЯГАЕМОСТИ

В настоящем приложении приведены примеры радиальных размеров и размеров зоны досягаемости, а также их условные обозначения для рабочего и сменного оборудования.

Таблица D.1

Условное обозначение	Термин и определение	Рисунок

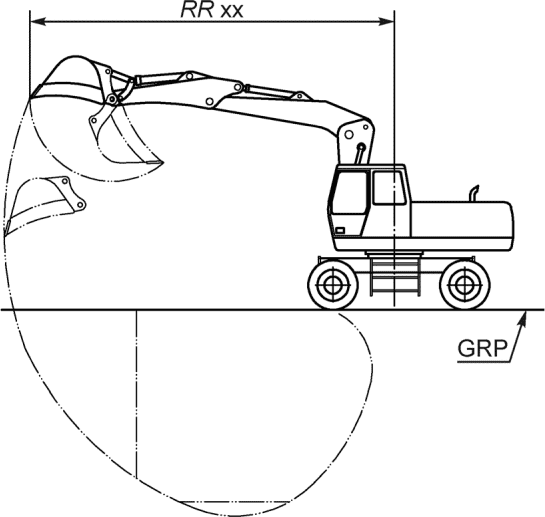

RR xx	зона досягаемости на максимальной высоте (reach at maximum height): Расстояние по координатной оси X (плоскость Y) между осью вращения и режущими кромками или зубьями, расположенными на максимальном вылете ковша

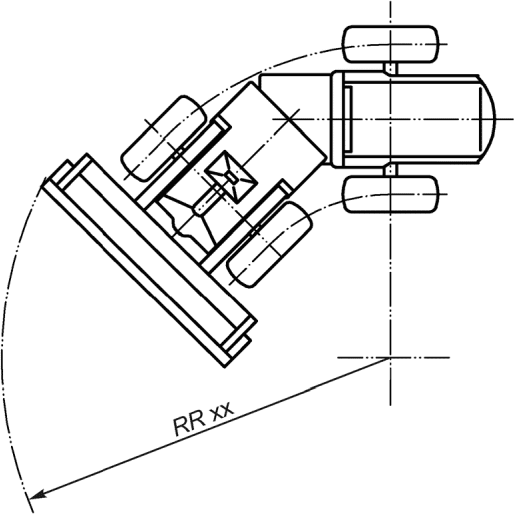

RR xx	внешний габаритный радиус поворота машины (outside machine clearance radius): Расстояние по координатной оси X (плоскость Z) между центром окружности поворота и наиболее удаленной точкой машины, включая оборудование/приспособления в переносном положении, при совершении поворота по наименьшему практически выполнимому радиусу

Приложение E

(справочное)

УГЛОВЫЕ РАЗМЕРЫ

В данном приложении приведены примеры угловых размеров и их условных обозначений для рабочего и сменного оборудования.

Таблица E.1

Условное обозначение	Термин и определение	Рисунок
AA xx	угол поворота отвала (blade angle): Максимальный угол в плоскости Z, на который поворачивается отвал влево или вправо из своего среднего положения

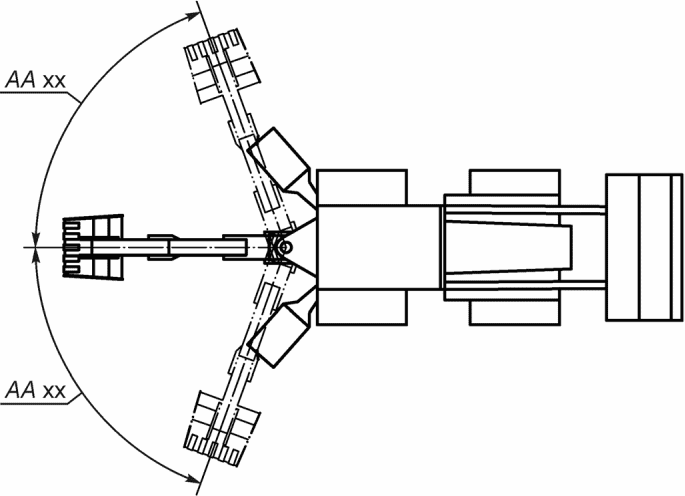

AA xx	максимальный угол поворота (maximum swinging angle): Максимальный угол в плоскости Z, на который отклоняется рабочее/сменное оборудование влево или вправо из своего среднего положения

Приложение ДА

(справочное)

СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ СТАНДАРТОВ

МЕЖГОСУДАРСТВЕННЫМ СТАНДАРТАМ

Таблица ДА.1

Обозначение ссылочного международного стандарта	Степень соответствия	Обозначение и наименование соответствующего межгосударственного стандарта
ISO 6165:2012	IDT	ГОСТ ISO 6165-2015 "Машины землеройные. Основные типы. Идентификация, термины и определения"
Примечание - В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов: - IDT - идентичный стандарт.

БИБЛИОГРАФИЯ

ISO 5353:1995

Earth-moving machinery, and tractors and machinery for agriculture and forestry - Seat index point (Машины землеройные, тракторы и машины для сельскохозяйственных работ и лесоводства. Контрольная точка сиденья)

УДК 621.8787.879:658.511.5(083.74)(476)	МКС 53.100	ОКП 23.3100
Ключевые слова: машины землеройные, рабочее оборудование, размерные характеристики
