МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СТАНКИ
КАМНЕОБРАБАТЫВАЮЩИЕ ШЛИФОВАЛЬНО-ПОЛИРОВАЛЬНЫЕ
ТИПЫ И ОСНОВНЫЕ ПАРАМЕТРЫ
Stone-dressing grinding-polishing machines.
Types and main parameters
ГОСТ 30080-93
Дата введения
1 января 1998 года
1. Разработан Государственным проектно-конструкторским институтом по машинам для промышленности строительных материалов (Гипростроммашина).
Внесен Госстандартом Украины.
2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 1 от 15 марта 1993 г.).
За принятие проголосовали:
??????????????????????????????????????????????????????????????????
?Наименование государства ?Наименование национального органа по?
? ? стандартизации ?
??????????????????????????????????????????????????????????????????
?Азербайджанская Республика ?Азгосстандарт ?
?Республика Армения ?Армгосстандарт ?
?Республика Белоруссия ?Госстандарт Белоруссии ?
?Республика Казахстан ?Госстандарт Республики Казахстан ?
?Республика Молдова ?Молдовастандарт ?
?Российская Федерация ?Госстандарт России ?
?Республика Таджикистан ?Таджикгосстандарт ?
?Туркменистан ?Главная государственная инспекция ?
? ?Туркменистана ?
?Республика Узбекистан ?Узгосстандарт ?
?Украина ?Госстандарт Украины ?
??????????????????????????????????????????????????????????????????
3. Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 12 ноября 1997 г. N 366 межгосударственный стандарт ГОСТ 30080-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1998 г.
4. Взамен СТ СЭВ 5173-85.
Настоящий стандарт распространяется на камнеобрабатывающие шлифовально-полировальные станки, предназначенные для выполнения шлифовальных и полировальных операций при изготовлении облицовочных плит, архитектурно-строительных и других изделий из природного камня.
Требования настоящего стандарта являются обязательными.
Стандарт пригоден для целей сертификации.
2.1. Установлены следующие типы камнеобрабатывающих шлифовально-полировальных станков:
1 - плоскошлифовальные портальные;
2 - плоскошлифовальные мостовые;
3 - плоскошлифовальные консольные;
4 - кромкошлифовальные;
5 - торцешлифовальные;
6 - комбинированные;
7 - плоскошлифовальные конвейерные.
2.2. Допускается использовать специальные камнеобрабатывающие шлифовально-полировальные станки для обработки и фасонной поверхности с применением специального инструмента.

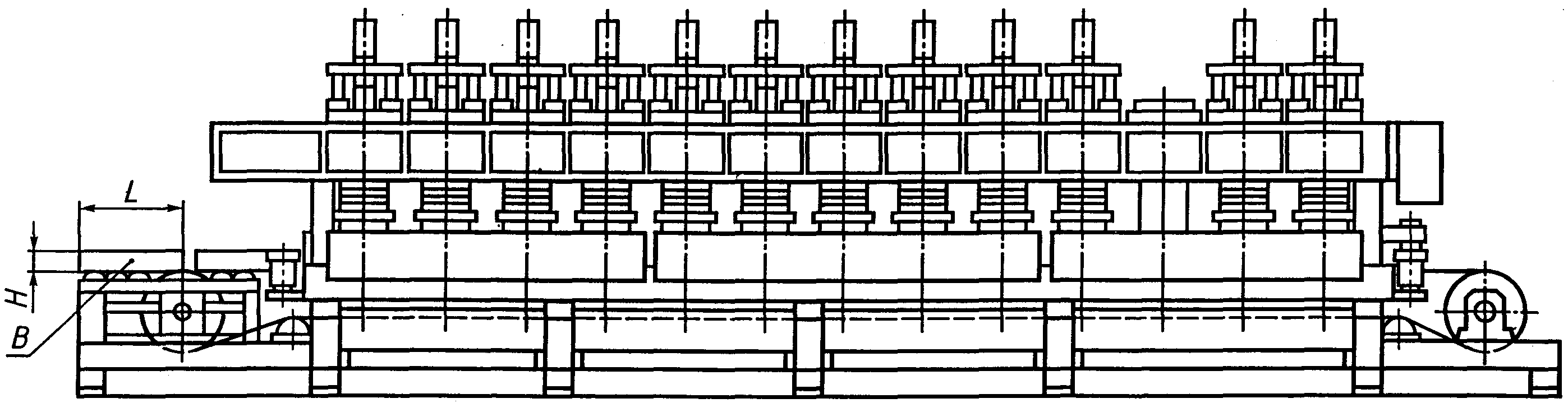

Основные параметры станков должны соответствовать указанным на рисунках 1 -
7 и в таблице 1.
Рисунок 2. Тип 2
Рисунок 3. Тип 3
Рисунок 4. Тип 4
Рисунок 5. Тип 5
Рисунок 6. Тип 6
Примечание.
Рисунки 1 - 7 не определяют конструкцию станков.
Таблица 1
Размеры в миллиметрах
??????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
? Наименование ? Значение параметра для типов станков ?
? параметра ???????????????????????????????????????????????????????????????????????????????????????????????????????????
? ? 1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7 ?
? ? ? ? ? ? ? ????????????????????????????????????????????????
? ? ? ? ? ? ? ? при ширине конвейера ?
? ? ? ? ? ? ? ????????????????????????????????????????????????
? ? ? ? ? ? ? ? 200 ? 400 ? 600 ? 1000 ? 2200 ?
??????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
? 1. Размеры ? ? ? ? ? ? ? ? ? ? ? ?
?обрабатываемых ? ? ? ? ? ? ? ? ? ? ? ?
?изделий: ? ? ? ? ? ? ? ? ? ? ? ?
?длина L, не более ?Не огра- ? 3600 ? 2500 ? 1000 ? 2000 ? 2400 ?150 - 500?300 - 600?400 - ? 2200 ? 2200 ?
? ?ничена ? ? ? ? ? ? ? ? 1000? ? ?
?ширина В, не более? 3600 ? 3600 ? 1400 ? 620 ? 1200 ? 1200 ?100 - 240?240 - 400?400 - ?620 - ?1000 - ?
? ? ? ? ? ? ? ? ? ? 620? 1000? 2200?
?высота (толщина) H? 20 - 300?20 - 250? 20 - 800? 8 - 120? 8 - 120? 10 - 120? 7 - 20 ? 10 - 80 ? 12 - 80?20 - 100?20 - 120?
? 2. Диаметр ?300 - ?300 - ?300 - 360?150 - 160?150 - 160?150 - 160?150 - 250?320 - 450?420 - ?420 - ?420 - ?
?шлифовально-поли- ? 1000? 1000? ? ? ? ? ? ? 630? 630 ? 630?
?ровальной головки ? ? ? ? ? ? ? ? ? ? ? ?
? 3. Количество ? 1 - 2 ? 1 - 2 ? 1 ? 4 - 12 ? 1 - 10 ? 6 - 16 ? 2 - 13 ? 3 - 17 ? 3 - 18 ? 3 - 18 ? 3 - 24 ?
?шлифовальных или ? ? ? ? ? ? ? ? ? ? ? ?
?полировальных ? ? ? ? ? ? ? ? ? ? ? ?
?головок, шт. ? ? ? ? ? ? ? ? ? ? ? ?
? 4. Скорость ?0,1 - 12 ?0,1 - 12? - ?0,1 - 6 ?0,1 - 12 ?0,1 - 12 ? 0 - 1,5 ? 0,1 - 2 ?0,05 - ?0,05 - ?0,05 - ?
?подачи, м/мин ? ? ? ? ? ? ? ? ? 1,5? 1,5? 1,5?
? 5. Окружная ? 10 - 40 ?10 - 40 ? 5 - 25 ? 5 - 25 ? 5 - 25 ? 5 - 40 ? 5 - 45 ? 8 - 30 ? 8 - 30 ? 8 - 30 ? 8 - 30 ?
?скорость ? ? ? ? ? ? ? ? ? ? ? ?
?шлифования, м/с ? ? ? ? ? ? ? ? ? ? ? ?
? 6. Усилие прижима? 0 - 8 ? 0 - 8 ? 0 - 3 ? 0 - 0,5? 0 - 2 ? 0 - 4 ? 0 - 4 ? 0 - 8 ? 0 - 8 ? 0 - 8 ? 0 - 8 ?
?шлифовального и ? ? ? ? ? ? ? ? ? ? ? ?
?полировального ? ? ? ? ? ? ? ? ? ? ? ?
?инструмента, кН ? ? ? ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
