"ГОСТ 30081-93. Станки камнераспиловочные. Типы и основные параметры"
(введен в действие Постановлением Госстандарта РФ от 12.11.1997 N 369)
"ГОСТ 30081-93. Станки камнераспиловочные. Типы и основные параметры"
(введен в действие Постановлением Госстандарта РФ от 12.11.1997 N 369)
Введен в действие
Постановлением Госстандарта РФ
от 12 ноября 1997 г. N 369
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СТАНКИ КАМНЕРАСПИЛОВОЧНЫЕ
ТИПЫ И ОСНОВНЫЕ ПАРАМЕТРЫ
Stone-sawing machines. Types and main parameters
ГОСТ 30081-93
Дата введения
1 января 1998 года
1. Разработан Государственным проектно-конструкторским институтом по машинам для промышленности строительных материалов (Гипростроммашина).
Внесен Госстандартом Украины.
2. Принят Межгосударственным Советом по стандартизации, метрологии и сертификации (Протокол N 1 от 15.03.1993).
За принятие проголосовали:
??????????????????????????????????????????????????????????????????
?Наименование государства ? Наименование национального органа ?
? ? по стандартизации ?
??????????????????????????????????????????????????????????????????
?Азербайджанская Республика?Азгосстандарт ?
?Республика Армения ?Армгосстандарт ?
?Республика Белоруссия ?Госстандарт Белоруссии ?
?Республика Казахстан ?Госстандарт Республики Казахстан ?
?Республика Молдова ?Молдовастандарт ?
?Российская Федерация ?Госстандарт России ?
?Туркменистан ?Главная государственная инспекция ?
? ?Туркменистана ?
?Республика Узбекистан ?Узгосстандарт ?
?Украина ?Госстандарт Украины ?
??????????????????????????????????????????????????????????????????
3. Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 12 ноября 1997 г. N 369 межгосударственный стандарт ГОСТ 30081-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1998 г.
4 Введен впервые.
Настоящий стандарт распространяется на камнераспиловочные станки, предназначенные для распиловки блоков из природного камня на бруски и плиты-заготовки или для разрезки их на облицовочные плиты, архитектурно-строительные и другие изделия.
Стандарт пригоден для целей сертификации.
Требования настоящего стандарта являются обязательными.
2.1. Установлены следующие типы камнераспиловочных станков:
1 - штрипсовые с прямолинейным движением инструмента;
2 - штрипсовые с маятниковым движением инструмента;
3 - штрипсовые с комбинированным движением инструмента;
4 - с гибким режущим инструментом;
5 - дисковые двухстоечные;
6 - дисковые консольные;
7 - дисковые портальные;
8 - дисковые ортогональные;
9 - дисковые мостовые.
2.2. Допускается использовать специальные камнераспиловочные станки, предназначенные для выполнения определенных технологических операций и оснащенные специальным режущим инструментом.
Основные параметры камнераспиловочных станков должны соответствовать указанным на рисунках 1 -
9 и в таблице 1.

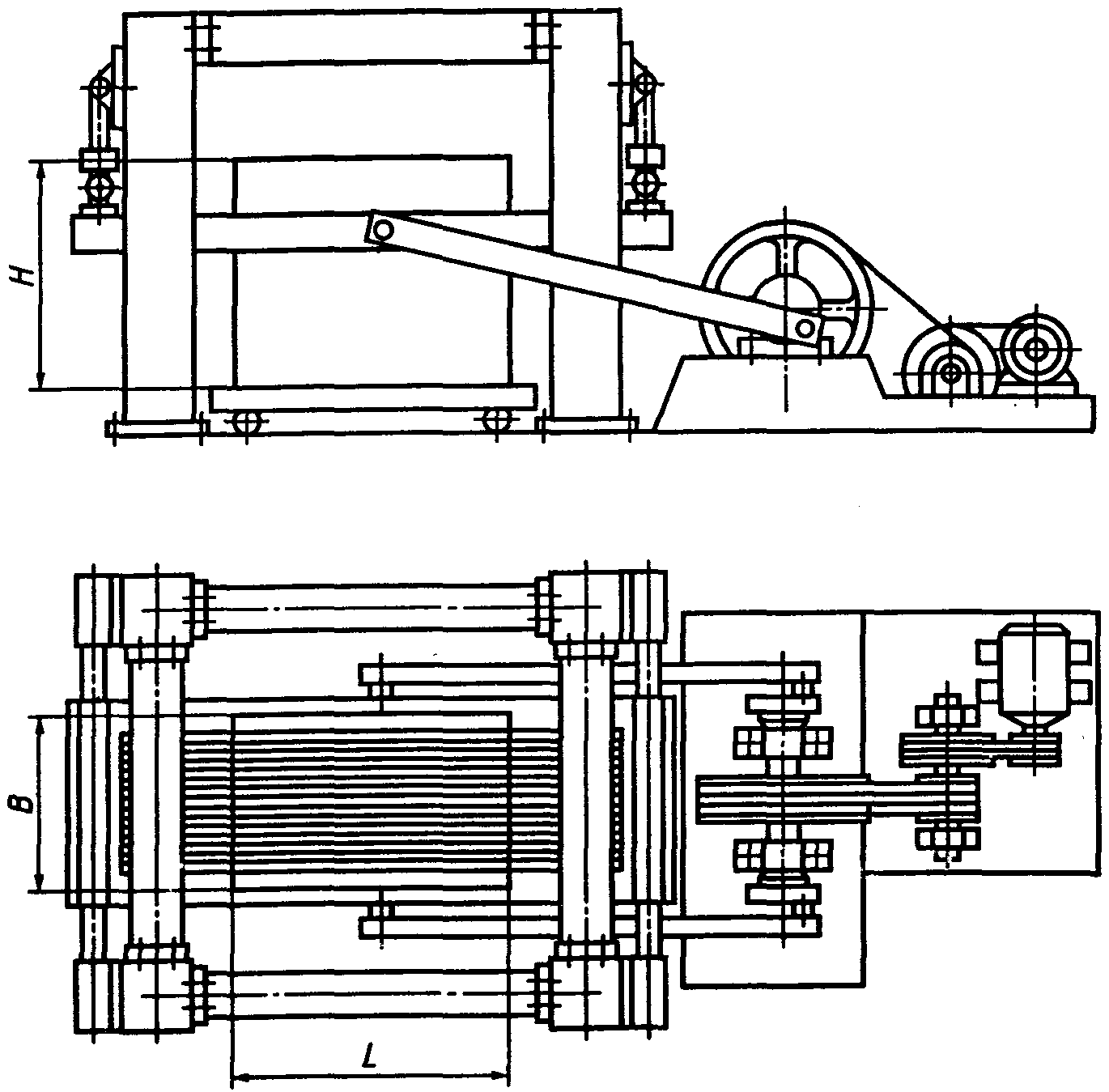

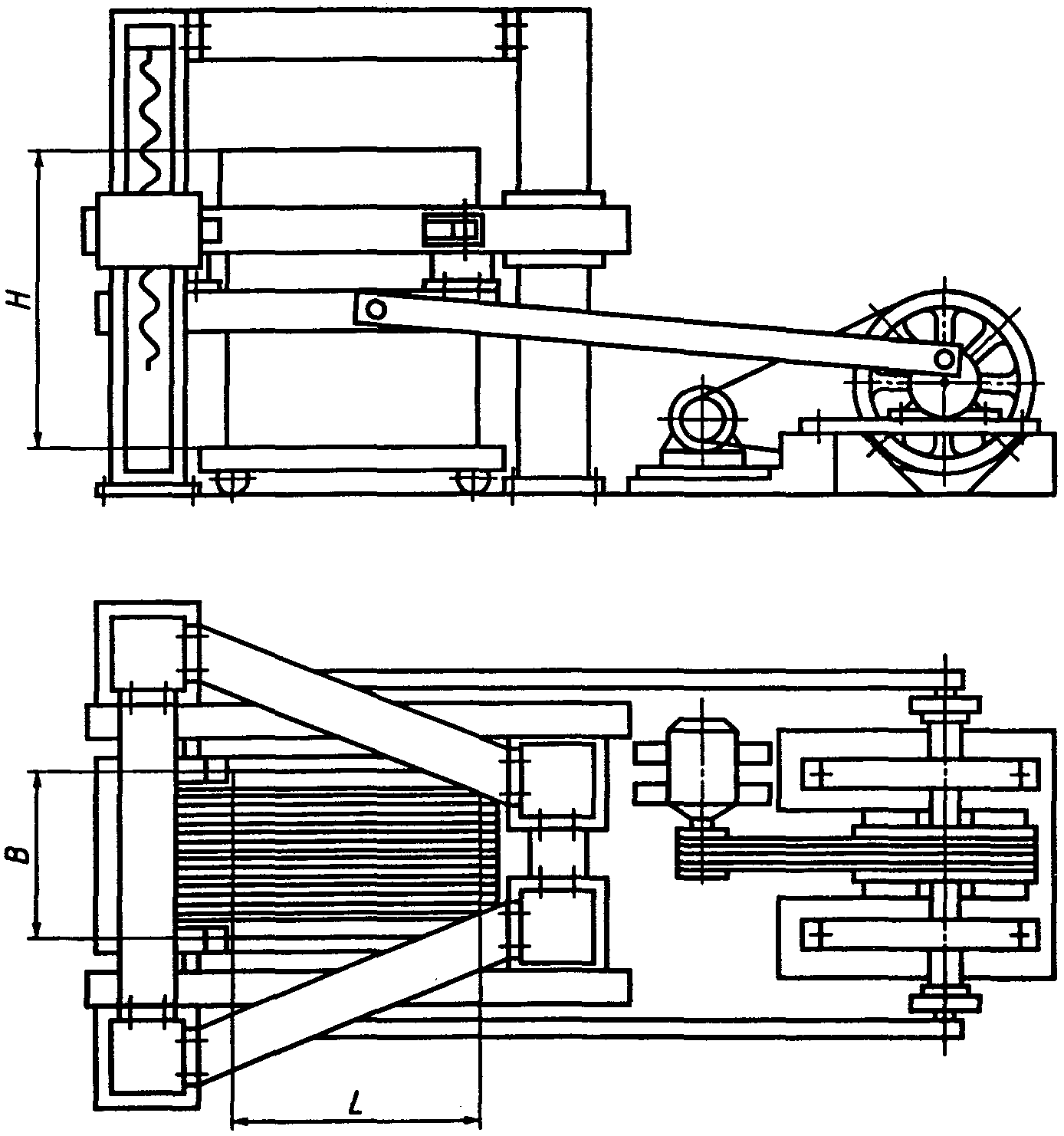

Рисунок 2. Тип 2
Рисунок 3. Тип 3

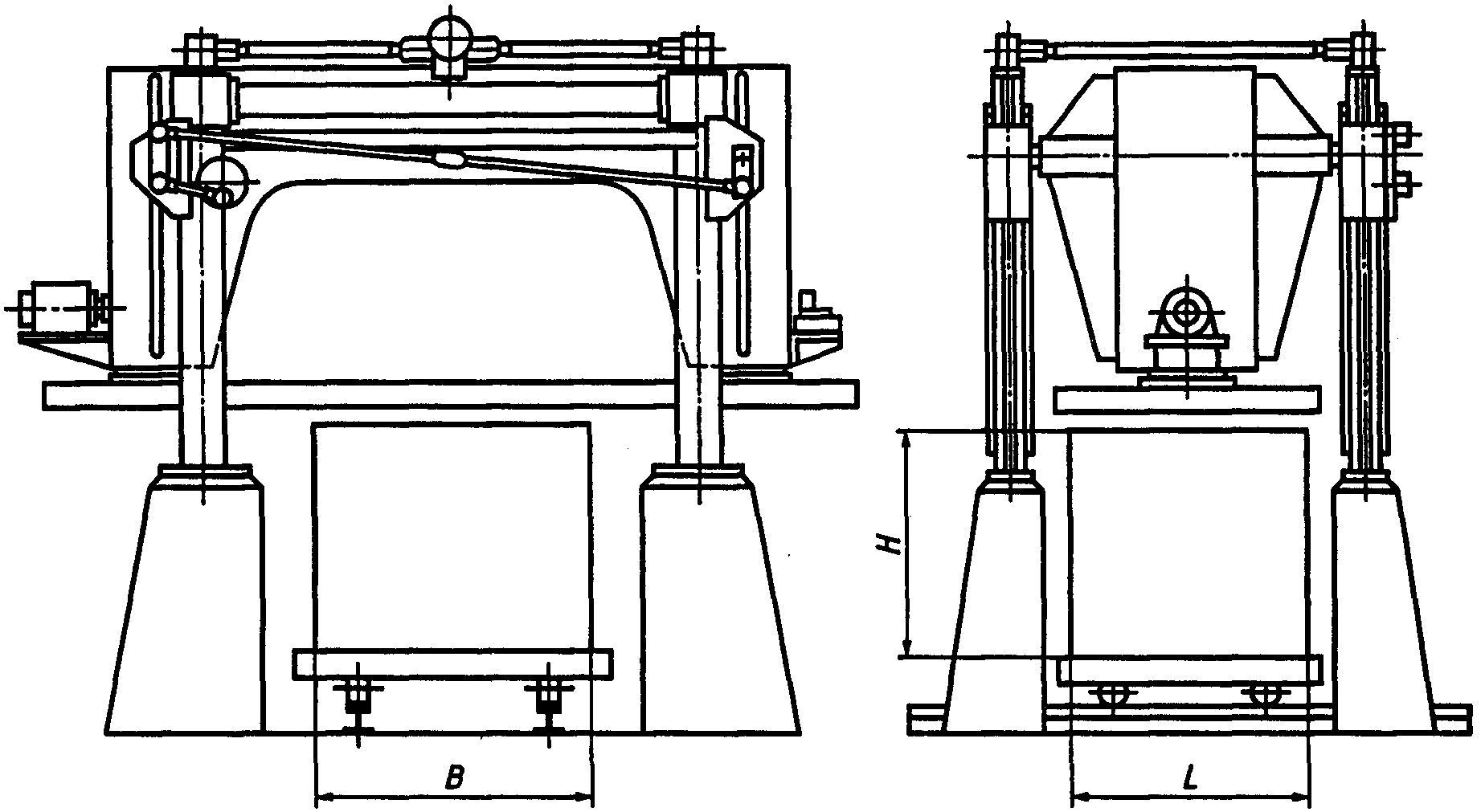

Рисунок 4. Тип 4
Рисунок 5. Тип 5
Рисунок 6. Тип 6
Рисунок 7. Тип 7
Рисунок 8. Тип 8
Примечание.
Рисунки 1 - 9 не определяют конструкцию станков.
Таблица 1
Размеры в миллиметрах
??????????????????????????????????????????????????????????????????????????????????????????????
?Наименова- ? Значение параметра для типов станков ?
?ние ??????????????????????????????????????????????????????????????????????????????????
?параметра ? 1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7 ? 8 ? 9 ?
??????????????????????????????????????????????????????????????????????????????????????????????
?1. Размеры ? ? ? ? ? ? ? ? ? ?
?обрабаты- ? ? ? ? ? ? ? ? ? ?
?ваемых ? ? ? ? ? ? ? ? ? ?
?изделий, ? ? ? ? ? ? ? ? ? ?
?не более: ? ? ? ? ? ? ? ? ? ?
? длина L ? 3500 ? 3600 ? 3600 ?Не ? 3000 ? 3000 ? 3000 ? 4200 ? 3500?
? ? ? ? ?ограни- ? ? ? ? ? ?
? ? ? ? ?чена ? ? ? ? ? ?
? ширина B ? 2500 ? 3300 ? 3300 ? 3500 ? 1000 ? 400 ? 3000 ? 2200 ? 3500?
? высота ? 2300 ? 2300 ? 2300 ? 2500 ? 1000 ? 400 ? 400 ? 2200 ? 600 ?
?(толщина) H? ? ? ? ? ? ? ? ? ?
?2. Режущий ? ? ? ? ? ? ? ? ? ?
?инструмент:? ? ? ? ? ? ? ? ? ?
? тип ?Штрипсовые неармирован-?Канатные? Дисковые алмазные пилы ?
? ?ные пилы, штрипсовые ?или лен-? ?
? ?алмазные пилы ?точные ? ?
? ? ?армиро- ? ?
? ? ?ванные ? ?
? ? ?алмазные? ?
? ? ?или ? ?
? ? ?неарми- ? ?
? ? ?рованные? ?
? ? ?пилы ? ?
? количест- ?1 - 150?1 - 150?1 - 150? 1 ? 1 - 20?1 - 10 ?1 - 20 ? 2 - 33 ? 1 - 2?
?во, шт. ? ? ? ? ? ? ? ? ? ?
? диаметр ? - ? - ? - ? 3 - 14 ?1200 - ? 1200 ? 1200 ?Вертикальных?300 - ?
? ? ? ? ? ? 3000? ? ?1000 - 1600,? 1600?
? ? ? ? ? ? ? ? ?горизонталь-? ?
? ? ? ? ? ? ? ? ?ных ? ?
? ? ? ? ? ? ? ? ?300 - 600 ? ?
? толщина ? - ? - ? - ?0,4 - 3 ? - ? - ? - ? - ? - ?
?ленты ? ? ? ? ? ? ? ? ? ?
? длина ? 4500 ? 5000 ? 5000 ? - ? - ? - ? - ? - ? - ?
?3. Средняя ?1,5 - ?0,6 - ?0,6 - ? 5 - 30 ? 20 - 65?20 - 65?20 - 65? 20 - 65 ? 20 - 65?
?скорость ? 3,2? 2,0? 3,2? ? ? ? ? ? ?
?резания, ? ? ? ? ? ? ? ? ? ?
?м/с ? ? ? ? ? ? ? ? ? ?
?4. Скорость? 0,035 ? 0,01 ? 0,01 ? 0,1 ? 13 ? 13 ? 13 ? 13 ? 16 ?
?подачи, ? ? ? ? ? ? ? ? ? ?
?м/мин, ? ? ? ? ? ? ? ? ? ?
?не более ? ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????????????????
