МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАНИПУЛЯТОРЫ ДЛЯ КОНТАКТНОЙ ТОЧЕЧНОЙ СВАРКИ
ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
Manipulators for contact spot welding.
Types, basic parameters and dimensions
ГОСТ 30220-95
1. Разработан МТК 72; Украинским конструкторско-технологическим институтом сварочного производства (УкрИСП).
Внесен Государственным комитетом Украины по стандартизации, метрологии и сертификации.
2. Принят Межгосударственным Советом по стандартизации, метрологии и сертификации (Протокол N 8 МГС от 10 октября 1995 г.).
За принятие проголосовали:
??????????????????????????????????????????????????????????????????
? Наименование государства ? Наименование национального органа ?
? ? по стандартизации ?
??????????????????????????????????????????????????????????????????
? Республика Армения ? Армгосстандарт ?
? Республика Беларусь ? Госстандарт Беларуси ?
? Республика Казахстан ? Госстандарт Республики Казахстан ?
? Киргизская Республика ? Киргизстандарт ?
? Республика Молдова ? Молдовастандарт ?
? Российская Федерация ? Госстандарт России ?
? Республика Таджикистан ? Таджикгосстандарт ?
? Туркменистан ? Главная государственная инспекция ?
? ? Туркменистана ?
? Республика Узбекистан ? Узгосстандарт ?
? Украина ? Госстандарт Украины ?
??????????????????????????????????????????????????????????????????
3. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 4 ноября 1998 г. N 387 межгосударственный стандарт ГОСТ 30220-95 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2000 г.
4. Введен впервые.
Настоящий стандарт распространяется на манипуляторы для контактной точечной сварки (далее - манипуляторы), предназначенные для установки и перемещения сварочного оборудования при контактной точечной сварке плоскостных металлоконструкций.
Требования настоящего стандарта являются рекомендуемыми.
2.1. Манипуляторы должны изготавливаться следующих типов:
1 - напольные;
2 - подвесные.
2.2. Манипуляторы должны изготавливаться следующих исполнений:
по числу степеней подвижности:
- с одной степенью подвижности,
- с двумя степенями подвижности,
- с тремя степенями подвижности;
по месту размещения источника сварочного тока:
- со встроенным в конструкцию манипулятора источником сварочного тока,
- со встроенным в рабочий орган, установленный на манипулятор, источником сварочного тока,
- с отдельным (вне конструкции манипулятора) источником сварочного тока.
3. Основные параметры и размеры

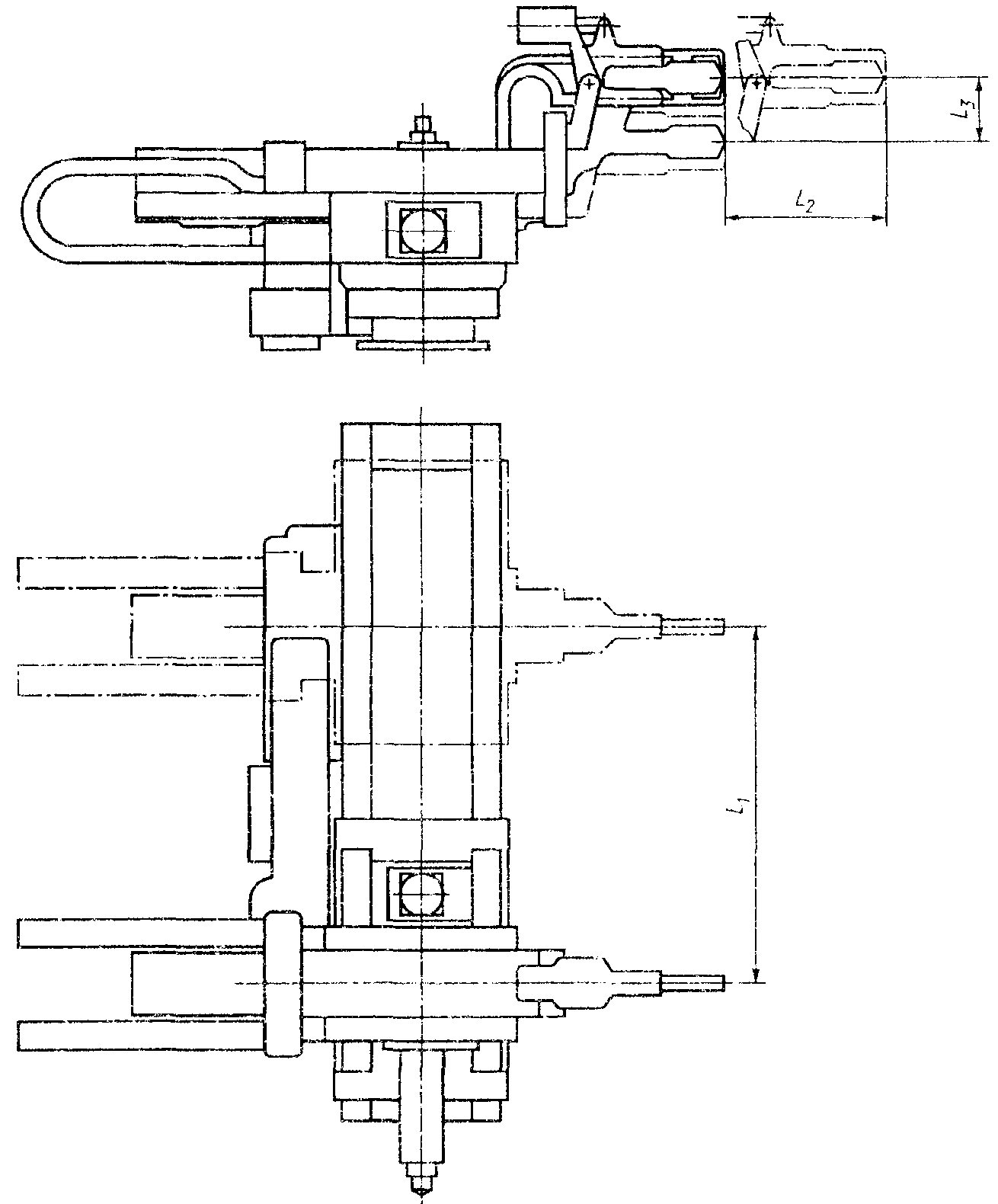

Основные параметры и размеры манипуляторов должны соответствовать указанным в
таблице 1. Обозначения основных параметров и размеров указаны на рисунке 1.
- продольный ход рабочего органа;
- поперечный ход рабочего органа;
- вертикальный ход рабочего органа
Рисунок 1
Примечание. Рисунок не определяет конструкцию манипулятора.
???????????????????????????????????????????????????????????????????????????
?Номи- ?Производи-?Продоль- ?Поперечный?Вертика- ?Максимальная?Скорость ?
?нальная ?тельность ?ный ход ?ход рабо- ?льный ход?абсолютная ?перемеще-?
?грузо- ?сварки, ?рабочего ?чего орга-?рабочего ?погрешность ?ния, м/с,?
?подъем- ?точек/мин,?органа ?на L , мм,?органа ?позициониро-?не менее ?
?ность, ?не менее ?L , мм, ? 2 ?L , мм, ?вания, мм ? ?
?кг ? ? 1 ?не менее ? 3 ? ? ?
? ? ?не менее ? ?не менее ? ? ?
???????????????????????????????????????????????????????????????????????????
? 100 ? 40 ? 630; ? 400; ? 100; ? 0,5 ? 0,5 ?
?????????? ? 1000; ? 500; ? 160; ?????????????? ?
? 160 ? ? 1250; ? 630; ? 250; ? 1,0 ? ?
????????????????????? 1600; ? 800; ? 400 ????????????????????????
? 250 ? 30 ? 2000; ? 1000; ? ? 1,0 ? 0,4 ?
? ? ? 2500; ? 1250 ? ? ? ?
? ? ? 3150; ? ? ? ? ?
????????????????????? 4000; ?????????????????????????????????????????????
? 400 ? 30 ? 6300; ? - ? - ? 1,0 ? 0,4 ?
? ? ? 10000 ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? Примечания. 1. Грузоподъемность включает в себя массу источника?
?сварочного тока и рабочего органа, кроме манипуляторов с отдельным?
?(вне конструкции манипулятора) источником сварочного тока. ?
? 2. Производительность соответствует продолжительности цикла сварки не?
?более 0,4 с и расстоянию между сварными точками 20 мм. ?
? 3. Грузоподъемность 400 кг применяется только для манипуляторов?
?с одной степенью подвижности. ?
???????????????????????????????????????????????????????????????????????????
