"ГОСТ 30261-96. Оборудование для сварки кольцевых швов. Типы, основные параметры и размеры"
(введен в действие Постановлением Госстандарта РФ от 04.11.1998 N 389)
"ГОСТ 30261-96. Оборудование для сварки кольцевых швов. Типы, основные параметры и размеры"
(введен в действие Постановлением Госстандарта РФ от 04.11.1998 N 389)
Введен в действие
Постановлением Госстандарта РФ
от 4 ноября 1998 г. N 389
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОБОРУДОВАНИЕ ДЛЯ СВАРКИ КОЛЬЦЕВЫХ ШВОВ
ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
Equipment for welding circumferential joints.
Types, basic parameters and dimensions
ГОСТ 30261-96
Дата введения
1 января 2000 года
1. Разработан МТК 72; Украинским конструкторско-технологическим институтом сварочного производства (УкрИСП).
Внесен Государственным комитетом Украины по стандартизации, метрологии и сертификации.
2. Принят Межгосударственным Советом по стандартизации, метрологии и сертификации (Протокол МГС от 3 октября 1996 г. N 10).
За принятие проголосовали:
??????????????????????????????????????????????????????????????????
? Наименование государства ?Наименование национального органа по ?
? ? стандартизации ?
??????????????????????????????????????????????????????????????????
?Азербайджанская Республика?Азгосстандарт ?
?Республика Армения ?Армгосстандарт ?
?Республика Беларусь ?Госстандарт Беларуси ?
?Республика Казахстан ?Госстандарт Республики Казахстан ?
?Киргизская Республика ?Киргизстандарт ?
?Республика Молдова ?Молдовастандарт ?
?Российская Федерация ?Госстандарт России ?
?Республика Таджикистан ?Таджикгосстандарт ?
?Туркменистан ?Главная государственная инспекция ?
? ?Туркменистана ?
?Республика Узбекистан ?Узгосстандарт ?
?Украина ?Госстандарт Украины ?
??????????????????????????????????????????????????????????????????
3. Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 4 ноября 1998 г. N 389 межгосударственный стандарт ГОСТ 30261-96 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2000 г.
4. Введен впервые.
Настоящий стандарт распространяется на оборудование для дуговой сварки кольцевых швов (далее - оборудование).
Требования настоящего стандарта являются обязательными.
2.1. Оборудование следует изготавливать в виде установки для сварки (автоматической, механизированной) кольцевых швов, в которых сварочная аппаратура, механизмы относительного перемещения сварочной аппаратуры и изделия установлены на общей станине.
2.2. Оборудование следует изготавливать следующих исполнений:

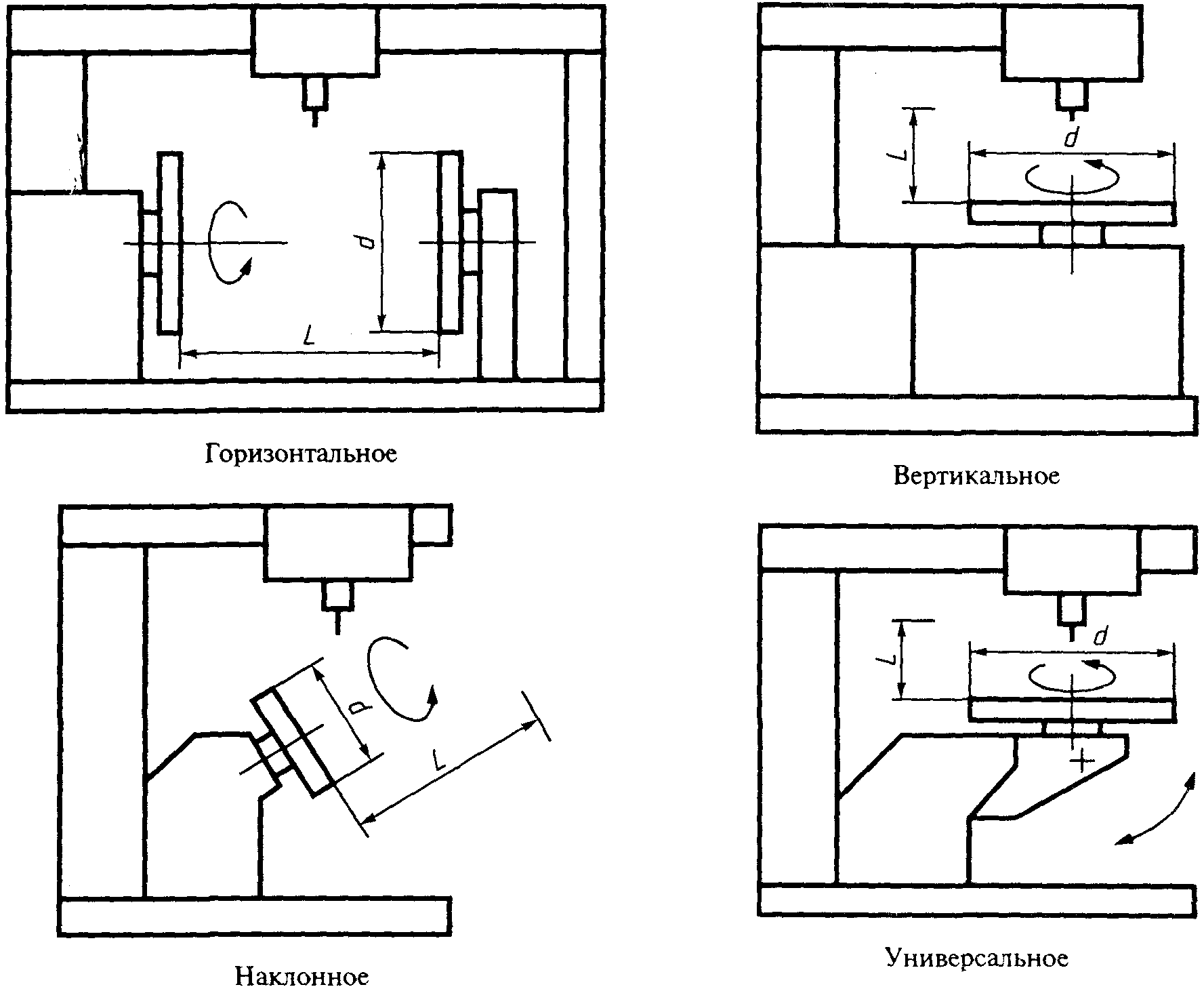

в зависимости от расположения оси вращения изделия (рисунок 1):
- горизонтальные,
- вертикальные,
- наклонные,
- универсальные (с изменяющимся углом наклона оси);
d - наибольший диаметр свариваемого изделия;
L - наибольшая длина свариваемого изделия
Рисунок 1. Исполнения оборудования в зависимости
от расположения оси вращения изделия
по способу базирования и вращения изделия:
- центровое - с расположением изделия консольно или в центрах;
по способу защиты зоны дуги:
- в защитных газах,
- под флюсом,
- под флюсом и в защитных газах,
- без защиты (открытой дугой).
3. Основные параметры и размеры
Основные параметры и размеры оборудования центрового исполнения должны соответствовать значениям, указанным в таблице 1.
4. Требования к конструкции
4.1. Отношение наибольшей частоты вращения к наименьшей должно соответствовать одному из следующих значений: 20; 50; 100; 500; 1000 - для центрового исполнения.
4.2. Наибольшая абсолютная погрешность позиционирования электрода относительно свариваемого соединения должна составлять не более 0,5 диаметра электрода.
Таблица 1
???????????????????????????????????????????????????????????????????????????
?Наибольшая ?Наибольший?Наибольшая ?Наибольшая? Пределы ?Номинальный?
?грузоподъем-?диаметр ?длина сваривае-? частота ?отклонения? сварочный ?
?ность, кг ?сваривае- ?мого изделия, ? вращения ? частоты ? ток, А ?
? ?мого изде-?мм ? изделия, ?вращения, ? ?
? ?лия, мм ? ? об/мин ? % ? ?
???????????????????????????????????????????????????????????????????????????
? 25; ? 360 ? 250; 400 ?12,5; 6,3 ? +/- 3,0 ? 315; 500 ?
? 63 ? ? ? ? ? ?
???????????????????????????????????????????????????? ?????????????
? 125; ? 630 ? 400; 630 ? 6,3; 5,0 ? ? 500; 630 ?
? 250 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? 500; ? 1000 ? 630; 1000 ?4,0; 3,15 ? +/- 3,5 ? 630; 1000 ?
? 800 ? ? ? ? ? ?
???????????????????????????????????????????????????? ? ?
? 1000; ? 1600 ? 1000; 1600 ?3,15; 2,5 ? ? ?
? 2000 ? ? 1600; 2500 ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? 4000; ? 2000 ? 2500; 4000 ? 2,2; 1,8 ? +/- 4,0 ? 1250 ?
? 6300 ? ? 6300 ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? 12500; ? 2500 ? 6300; 8000 ? 1,5; 1,0 ? +/- 4,5 ? 1250; 1600?
? 16000 ? ? 10000 ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? 25000 ? 4000 ? 10000; 12500 ?0,8; 0,63 ? +/- 5,5 ? 2000 ?
???????????????????????????????????????????????????????????????????????????
