МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БОЛТЫ С ШЕСТИГРАННОЙ УМЕНЬШЕННОЙ ГОЛОВКОЙ

КЛАССА ТОЧНОСТИ B

КОНСТРУКЦИЯ И РАЗМЕРЫ

Hexagon reduced head bolts product grade B.

Construction and dimensions

ГОСТ 7796-70

Список изменяющих документов

(в ред. Изменения N 2, утв. в феврале 1974 г.,

Изменения N 3, утв. в марте 1981 г.,

Изменения N 4, утв. в мае 1985 г.,

Изменения N 5, утв. в марте 1989 г.,

Изменения N 6, утв. в июле 1995 г.)

Группа Г31

МКС 21.060.10

ОКП 12 8200

Дата введения

1 января 1972 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством черной металлургии СССР.

2. Утвержден и введен в действие Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 04.03.1970 N 270.

3. Взамен ГОСТ 7796-62.

4. Ссылочные нормативно-технические документы

??????????????????????????????????????????????????????????????????

Обозначение НТД, на который дана ссылка ? Номер пункта

??????????????????????????????????????????????????????????????????

ГОСТ 1759.0-87 ? 6

ГОСТ 1759.1-82 ? 3б

ГОСТ 1759.2-82 ? 3в

ГОСТ 12414-94 ? 3

ГОСТ 24670-81 ? 3а

ИС NORMPROD: примечание.

Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от

02.03.2005 N 36-ст с 1 июля 2005 года введен в действие

ГОСТ 24705-2004.

ГОСТ 24705-81 ? 3

ГОСТ 27148-86 ? 3

5. Ограничение срока действия снято по Протоколу N 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94).

6. Издание (май 2004 г.) с Изменениями N 2, 3, 4, 5, 6, утвержденными в феврале 1974 г., марте 1981 г., мае 1985 г., марте 1989 г., июле 1995 г. (ИУС 3-74, 6-81, 8-85, 6-89, 9-95).

1. Настоящий стандарт распространяется на болты с шестигранной уменьшенной головкой класса точности B с диаметром резьбы от 8 до 48 мм.

(Измененная редакция, Изм. N 4).

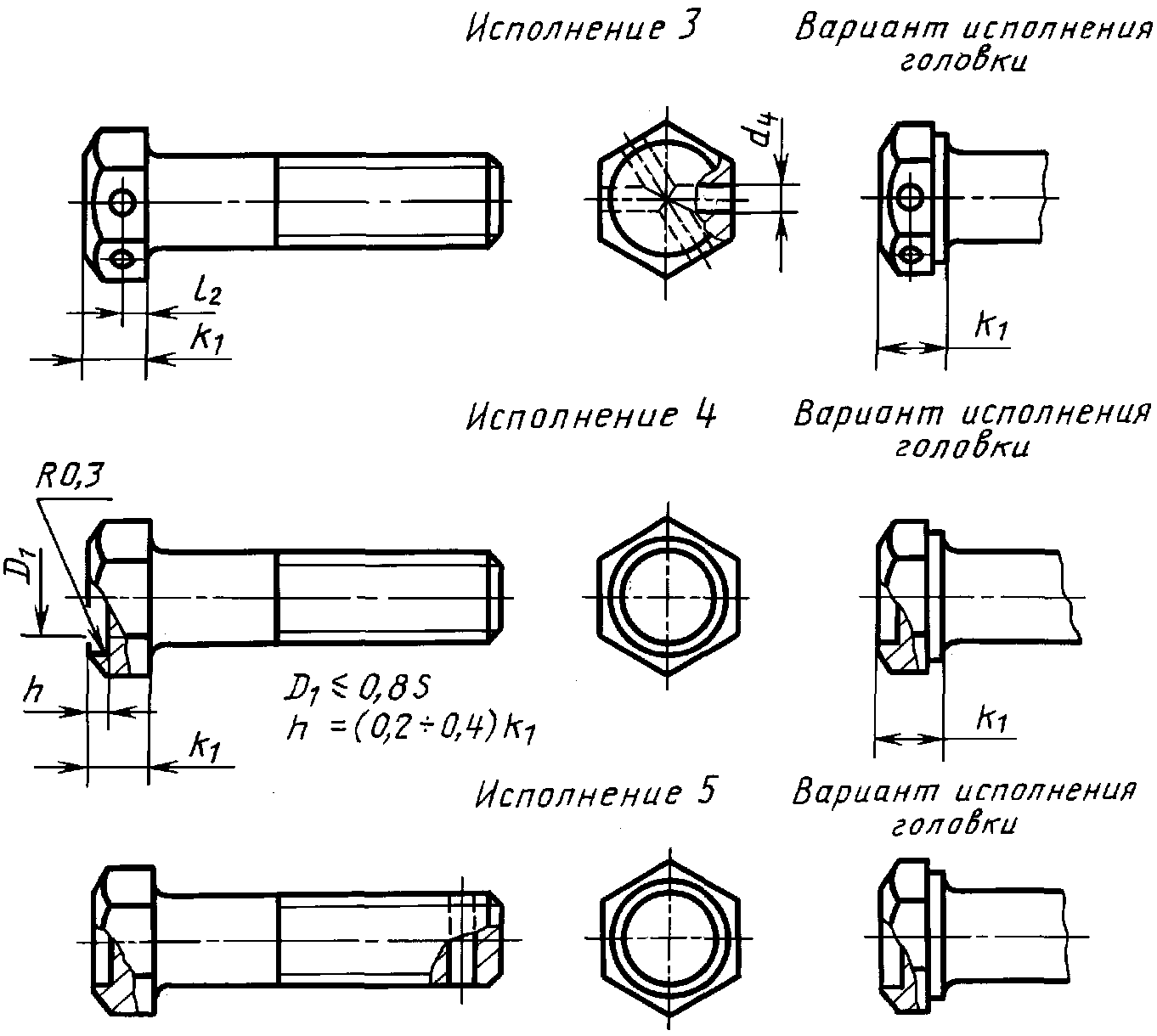

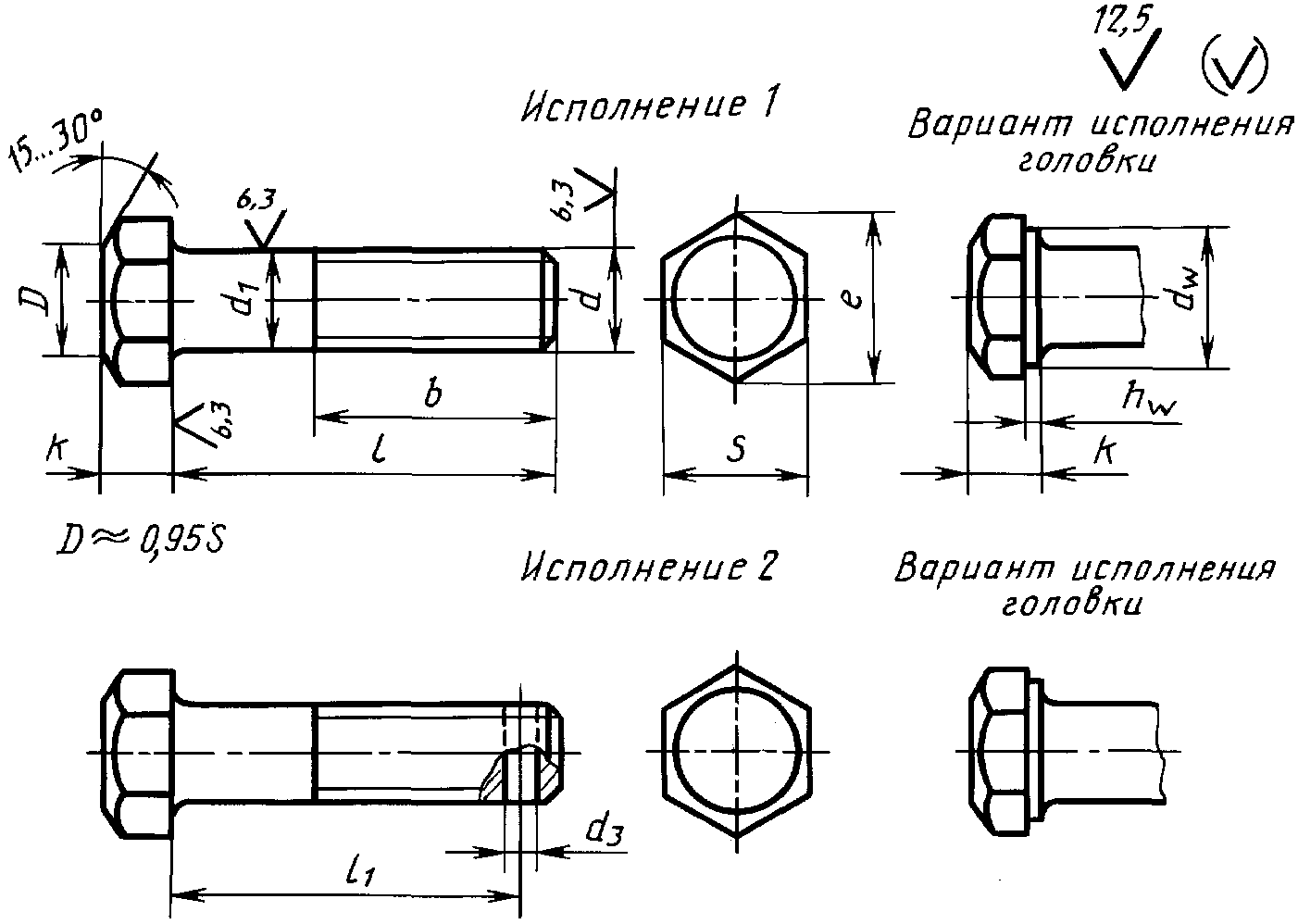

2. Конструкция и размеры болтов должны соответствовать указанным на чертеже и в табл. 1, 2.

(Измененная редакция, Изм. N 2 - 6).

Таблица 1

мм

??????????????????????????????????????????????????????????????????????????????????????????

Номинальный диаметр ? 8 ? 10 ? 12 ?(14)? 16 ?(18)? 20 ?(22)? 24 ?(27)? 30 ? 36 ? 42 ? 48

резьбы d ? ? ? ? ? ? ? ? ? ? ? ? ? ?

??????????????????????????????????????????????????????????????????????????????????????????

Шаг резьбы?крупный ?1,25?1,5 ?1,75? 2 ? 2,5 ? 3 ?3,5 ? 4 ?4,5 ? 5

???????????????????????????????????????????????????????????????????????????????

?мелкий ? 1 ? 1,25 ? 1,5 ? 2 ? 3

??????????????????????????????????????????????????????????????????????????????????????????

Диаметр стержня d ? 8 ? 10 ? 12 ? 14 ? 16 ? 18 ? 20 ? 22 ? 24 ? 27 ? 30 ? 36 ? 42 ? 48

1 ? ? ? ? ? ? ? ? ? ? ? ? ? ?

??????????????????????????????????????????????????????????????????????????????????????????

Размер "под ключ" S? 12 ? 14 ? 17 ? 19 ? 22 ? 24 ? 27 ? 30 ? 32 ? 36 ? 41 ? 50 ? 60 ? 70

??????????????????????????????????????????????????????????????????????????????????????????

Высота головки k ? 5 ? 6 ? 7 ? 8 ? 9 ? 10 ? 11 ? 12 ? 13 ? 15 ? 17 ? 20 ? 23 ? 26

??????????????????????????????????????????????????????????????????????????????????????????

Высота головки k ?5,3 ?6,4 ?7,5 ?8,8 ?10,0?12,0?12,5?14,0?15,0?17,0?18,7?22,5?26,0?30,0

1 ? ? ? ? ? ? ? ? ? ? ? ? ? ?

??????????????????????????????????????????????????????????????????????????????????????????

Диаметр описанной ?13,1?15,3?18,7?20,9?23,9?26,2?29,6?33,0?35,0?39,6?45,2?55,4?66,4?76,9

окружности e, ? ? ? ? ? ? ? ? ? ? ? ? ? ?

не менее ? ? ? ? ? ? ? ? ? ? ? ? ? ?

??????????????????????????????????????????????????????????????????????????????????????????

d , не менее ?10,5?12,5?15,5?17,2?20,1?22,0?24,8?27,7?29,5?33,2?38,0?46,6?55,9?64,7

w ? ? ? ? ? ? ? ? ? ? ? ? ? ?

??????????????????????????????????????????????????????????????????????????????????????????

h ?не менее? 0,15 ? 0,20 ? 0,25

w ???????????????????????????????????????????????????????????????????????????????

?не более? 0,6 ? 0,8

??????????????????????????????????????????????????????????????????????????????????????????

Диаметр отверстия ?2,0 ?2,5 ? 3,2 ? 4,0 ? 5,0 ? 6,3 ? 8,0

в стержне d ? ? ? ? ? ? ?

3 ? ? ? ? ? ? ?

??????????????????????????????????????????????????????????????????????????????????????????

Диаметр отверстия ? ? ? ?

в головке d ? ? ? ?

4 ? ? ? ?

H15 ? 2,5 ? 3,2 ? 4,0 ? 5,0

??????????????????????????????????????????????????????????????????????????????????????????

Расстояние от ? ? ? ? ? ? ? ? ? ? ? ? ? ?

опорной поверхности ? ? ? ? ? ? ? ? ? ? ? ? ? ?

до оси отверстия ? ? ? ? ? ? ? ? ? ? ? ? ? ?

в головке l ? ? ? ? ? ? ? ? ? ? ? ? ? ?

2 ? ? ? ? ? ? ? ? ? ? ? ? ? ?

js15 ?2,8 ?3,5 ?4,0 ?4,5 ?5,0 ?6,0 ?6,5 ?7,0 ?7,5 ?8,5 ?9,5 ?11,5?13,0?15,0

Примечание. Размеры болтов, заключенные в скобки, применять не рекомендуется.

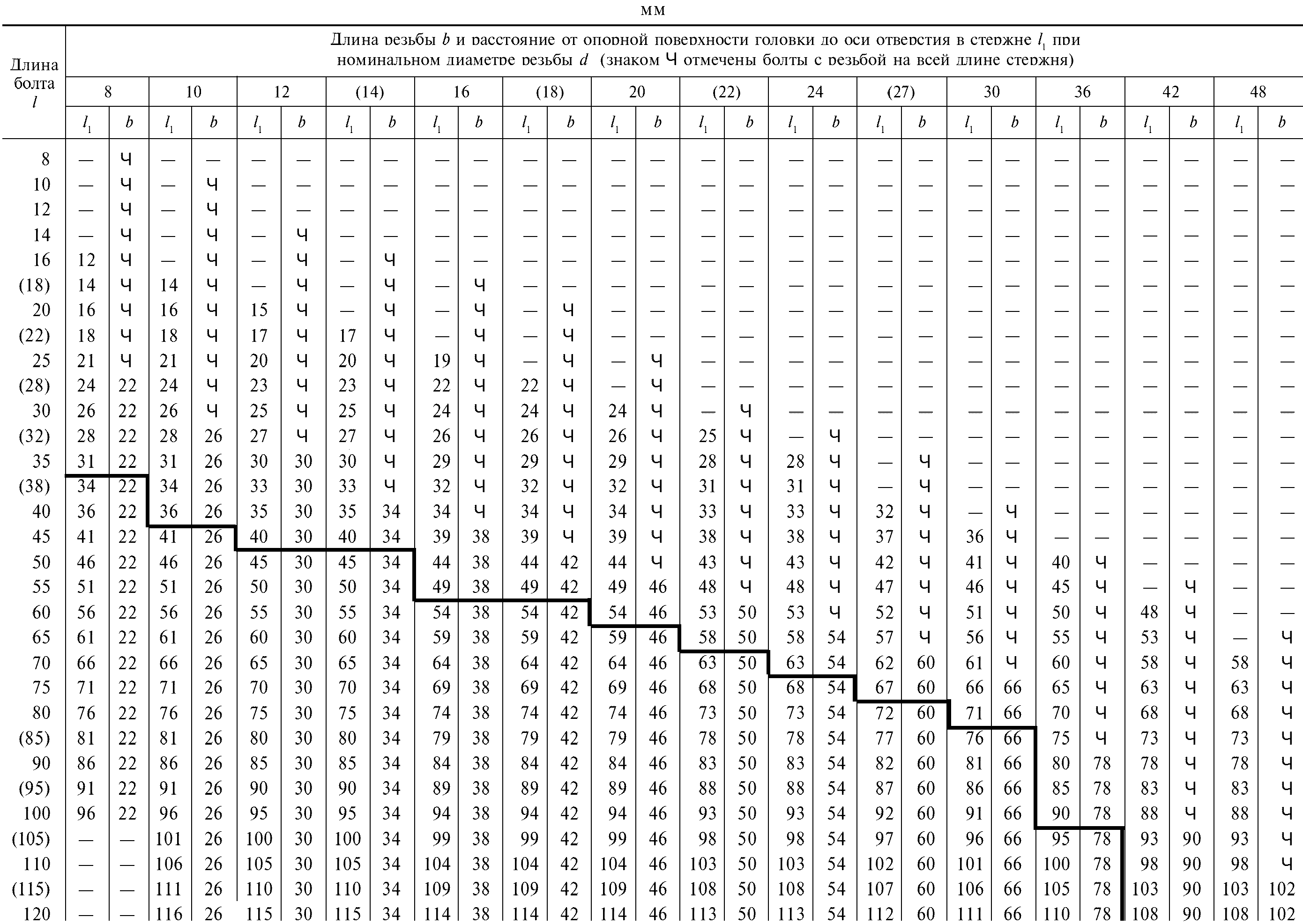

Таблица 2

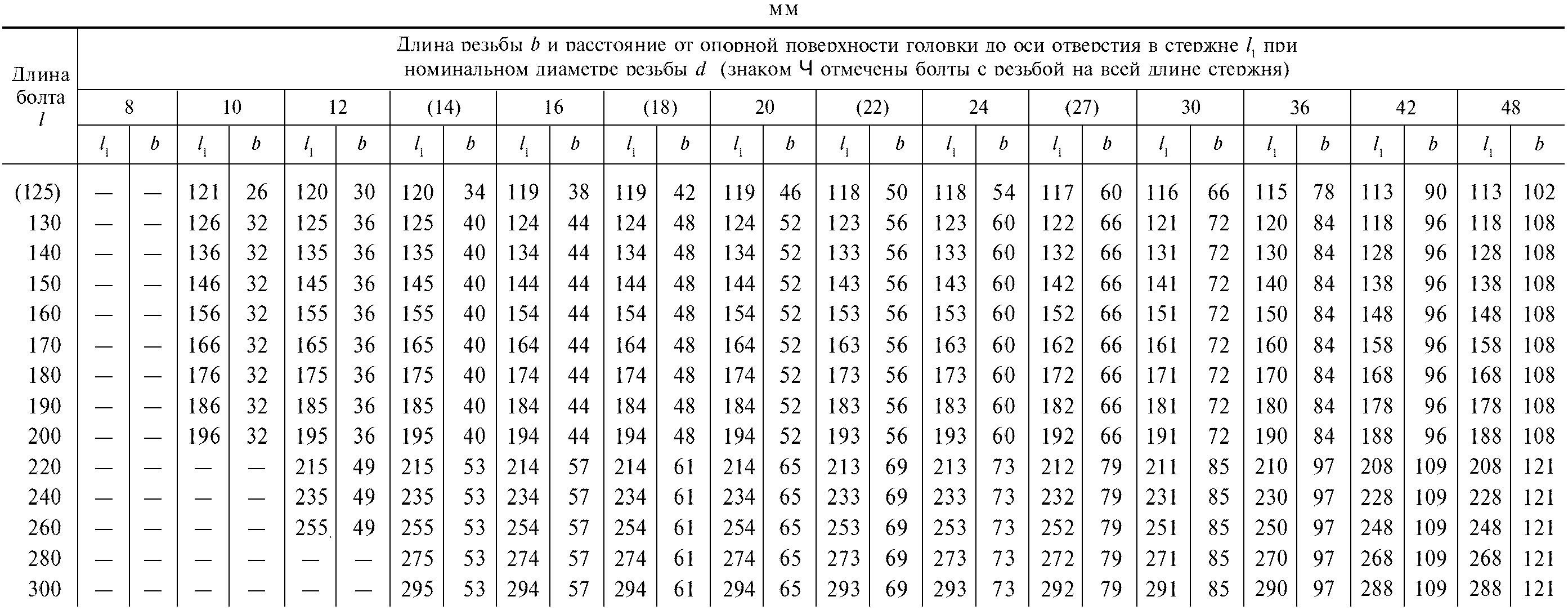

Продолжение табл. 2

Примечания. 1. Болты с размерами длин, заключенными в скобки, применять не рекомендуется.

2. Болты, для которых значения b расположены над ломаной линией, допускается изготавливать с длиной резьбы до головки.

Пример условного обозначения болта исполнения 1 с диаметром резьбы d = 12 мм, длиной l = 60 мм, с крупным шагом резьбы с полем допуска 6g, класса прочности 5.8, без покрытия:

Болт M12-6gЧ60.58 ГОСТ 7796-70

То же, исполнения 2, с мелким шагом резьбы с полем допуска 6g, класса прочности 10.9, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:

Болт 2M12Ч1,25-6gЧ60.109.40Х.016 ГОСТ 7796-70

ИС NORMPROD: примечание.

Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.

3. Резьба - по ГОСТ 24705. Сбег и недорез резьбы - по ГОСТ 27148. Концы болтов - по ГОСТ 12414.

(Измененная редакция, Изм. N 5).

3а. Радиус под головкой - по ГОСТ 24670.

3б. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля - по ГОСТ 1759.1.

3в. Допустимые дефекты поверхности болтов и методы контроля - по ГОСТ 1759.2.

3а - 3в. (Введены дополнительно, Изм. N 4).

4. Допускается по соглашению между изготовителем и потребителем изготавливать болты исполнений 1 и 2 с высотой головки, равной

(Измененная редакция, Изм. N 2, 4).

5. Вариант исполнения головки устанавливает изготовитель.

5а. Допускается по согласованию изготовителя с потребителем изготавливать болты с диаметром гладкой части стержня

, приблизительно равным среднему диаметру резьбы.

5б. Допускается для нанесения знаков маркировки изготавливать болты исполнений 1 и 2 с лункой на торцевой поверхности головки с размерами, не снижающими прочность головки, при этом глубина лунки должна быть не более 0,4k.

5а, 5б. (Введены дополнительно, Изм. N 5).

6. Технические требования - по ГОСТ 1759.0.

7. (Исключен, Изм. N 2).

8. Масса болтов указана в Приложении 1.

9. (Исключен, Изм. N 4).

Приложение 1

Справочное

МАССА СТАЛЬНЫХ БОЛТОВ (ИСПОЛНЕНИЕ 1) С КРУПНЫМ ШАГОМ РЕЗЬБЫ

?????????????????????????????????????????????????????????????????????????????????????????????????

Длина? Теоретическая масса 1000 шт. болтов, кг ~=, при номинальном диаметре резьбы d, мм

болта????????????????????????????????????????????????????????????????????????????????????????????

l, мм? 8 ? 10 ? 12 ? 14 ? 16 ? 18 ? 20 ? 22 ? 24 ? 27 ? 30 ? 36 ? 42 ? 48

?????????????????????????????????????????????????????????????????????????????????????????????????

8 ? 7,732? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? -

10 ? 8,458? 13,57? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? -

12 ? 9,184? 14,71? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? -

14 ? 9,910? 15,85? 25,09? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? -

16 ?10,640? 16,99? 26,73? 35,04? - ? - ? - ? - ? - ? - ? - ? - ? - ? -

18 ?11,360? 18,12? 28,37? 37,28? 55,80? - ? - ? - ? - ? - ? - ? - ? - ? -

20 ?12,090? 19,26? 30,01? 39,52? 58,75? 75,63? - ? - ? - ? - ? - ? - ? - ? -

22 ?12,810? 20,40? 31,65? 41,76? 61,70? 79,39? - ? - ? - ? - ? - ? - ? - ? -

25 ?13,900? 22,11? 34,11? 45,11? 66,12? 84,95?111,5? - ? - ? - ? - ? - ? - ? -

28 ?15,150? 23,81? 36,57? 48,47? 70,54? 90,51?118,4? - ? - ? - ? - ? - ? - ? -

30 ?15,940? 24,95? 38,21? 50,71? 73,49? 94,21?123,0?156,5? - ? - ? - ? - ? - ? -

32 ?16,720? 26,32? 39,85? 52,95? 76,44? 97,92?127,6?162,1? 195,6? - ? - ? - ? - ? -

35 ?17,910? 28,17? 42,59? 56,30? 80,86?103,50?134,6?170,5? 205,6? 279,0? - ? - ? - ? -

38 ?19,090? 30,02? 45,26? 59,66? 85,28?109,00?141,5?178,9? 215,6? 291,7? - ? - ? - ? -

40 ?19,880? 31,25? 47,03? 64,56? 88,23?112,70?146,1?184,5? 222,2? 300,2? 400,7? - ? - ? -

45 ?21,860? 34,34? 51,48? 70,60? 96,26?122,00?157,7?198,5? 238,8? 321,3? 426,8? - ? - ? -

50 ?23,830? 37,42? 55,92? 76,65?104,20?132,20?169,2?212,6? 255,4? 342,5? 452,8? 712,6? - ? -

55 ?25,810? 40,51? 60,36? 82,70?112,10?142,20?181,9?226,6? 272,0? 363,7? 478,9? 750,3?1124? -

60 ?27,780? 43,59? 64,80? 88,74?120,00?152,20?194,3?242,6? 288,6? 384,9? 504,9? 787,9?1175? -

65 ?29,760? 46,68? 69,25? 94,79?127,80?162,20?206,6?257,5? 307,4? 406,0? 531,0? 825,5?1226?1729

70 ?31,730? 49,76? 73,69?100,80?135,80?172,20?218,9?272,4? 325,2? 429,5? 557,0? 863,2?1278?1796

75 ?33,710? 52,85? 78,13?106,90?143,70?182,20?231,3?287,4? 342,9? 452,0? 585,6? 900,8?1329?1863

80 ?35,680? 55,93? 82,57?112,90?151,60?192,20?243,6?302,3? 360,7? 474,4? 613,4? 938,4?1380?1930

85 ?37,650? 56,02? 87,02?119,00?159,40?202,20?256,0?317,2? 378,5? 496,9? 641,1? 976,0?1432?1998

90 ?39,630? 62,10? 91,46?125,00?167,40?212,20?268,3?332,2? 396,2? 519,4? 668,9?1018,0?1483?2065

95 ?41,600? 65,19? 95,90?131,10?175,20?222,20?280,6?347,1? 414,0? 541,9? 696,7?1059,0?1534?2132

100 ?43,580? 68,27?100,30?137,10?183,10?232,20?293,0?362,0? 431,8? 564,4? 724,4?1098,0?1586?2199

105 ? - ? 71,36?104,80?143,20?191,00?242,10?305,3?377,0? 449,6? 586,9? 752,2?1138,0?1645?2266

110 ? - ? 74,44?109,20?149,20?198,90?252,10?317,7?391,9? 467,3? 609,4? 780,0?1178,0?1699?2332

115 ? - ? 77,52?113,70?155,30?206,80?262,10?330,0?406,8? 485,1? 631,9? 807,7?1218,0?1753?2409

120 ? - ? 80,61?118,10?161,30?214,70?272,10?342,3?421,8? 502,9? 654,4? 835,5?1258,0?1808?2480

125 ? - ? 83,70?122,60?167,40?222,60?282,10?354,7?436,7? 520,6? 676,8? 863,3?1298,0?1863?2550

130 ? - ? 86,78?127,00?173,40?230,50?292,10?367,0?451,6? 538,4? 699,3? 891,0?1338,0?1917?2623

140 ? - ? 92,94?135,90?185,50?246,30?312,10?391,7?481,5? 574,0? 744,3? 946,6?1418,0?2026?2765

150 ? - ? 99,11?144,80?197,60?262,10?332,10?416,4?511,3? 609,5? 789,3?1002,0?1498,0?2135?2907

160 ? - ?105,30?153,60?207,70?277,90?352,10?441,1?541,2? 645,0? 834,3?1058,0?1578,0?2244?3049

170 ? - ?111,40?162,50?221,80?293,70?372,10?465,7?571,0? 680,6? 879,3?1113,0?1658,0?2353?3191

180 ? - ?117,60?171,40?233,90?309,50?392,10?490,4?600,9? 716,1? 924,3?1169,0?1738,0?2461?3333

190 ? - ?123,80?180,30?246,00?325,30?412,10?515,1?630,8? 751,6? 969,2?1224,0?1818,0?2570?3475

200 ? - ?130,00?189,20?258,00?341,10?432,10?539,8?660,7? 787,2?1014,0?1280,0?1898,0?2679?3618

220 ? - ? - ?207,00?282,20?372,70?472,00?589,1?720,4? 858,2?1104,0?1391,0?2058,0?2897?3902

240 ? - ? - ?224,70?306,40?404,30?512,00?638,5?780,1? 929,4?1194,0?1502,0?2218,0?3115?4186

260 ? - ? - ?245,50?330,60?435,90?552,00?687,6?839,9?1000,0?1284,0?1613,0?2378,0?3332?4471

280 ? - ? - ? - ?354,80?467,50?592,00?737,2?899,5?1072,0?1374,0?1724,0?2538,0?3550?4755

300 ? - ? - ? - ?378,00?499,00?632,00?786,6?959,3?1143,0?1464,0?1835,0?2698,0?3768?5039

Для определения массы болтов из других материалов значения массы, указанные в таблице, следует умножить на коэффициенты: 0,356 - для алюминиевого сплава; 1,080 - для латуни.

Приложение 1. (Измененная редакция, Изм. N 5, 6).
