МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

МАШИНЫ ЗЕМЛЕРОЙНЫЕ

БУЛЬДОЗЕРНЫЕ ОТВАЛЫ К ГУСЕНИЧНЫМ И КОЛЕСНЫМ ТРАКТОРАМ

РАСЧЕТ ОБЪЕМА ПРИЗМЫ ВОЛОЧЕНИЯ

Earth-moving machinery.

Grawler and wheel tractor dozers. Volumetric ratings

ГОСТ 29295-92

(ИСО 9246-88)

Группа Г45

МКС 53.100

ОКП 48 1200

Дата введения

1 января 1993 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. ПОДГОТОВЛЕН И ВНЕСЕН Министерством тяжелого машиностроения

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартизации и метрологии СССР от 05.02.92 N 107

3. Стандарт подготовлен методом прямого применения международного стандарта ИСО 9246-88 "Машины землеройные. Бульдозерные отвалы к гусеничным и колесным тракторам. Расчет объема призмы волочения" и полностью ему соответствует

4. ВВЕДЕН ВПЕРВЫЕ

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер раздела, пункта

ГОСТ 28632-90 (ИСО 6746-2-87)

ИС NORMPROD: примечание.

ГОСТ 28764-90 утратил силу на территории Российской Федерации с 01.07.2000 в связи с введением в действие ГОСТ Р ИСО 6165-99 (Постановление Госстандарта России от 30.11.1999 N 453-ст). Взамен ГОСТ Р ИСО 6165-99 Приказом Росстандарта от 09.11.2010 N 351-ст с 01.09.2012 введен в действие ГОСТ Р ИСО 6165-2010.

ГОСТ 28764-90 (ИСО 6165-87)

1.1

ГОСТ 29194-91 (ИСО 6747-88)

1.2

6. ПЕРЕИЗДАНИЕ. Май 2004 г.

1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Настоящий стандарт устанавливает порядок расчета объема призм волочения бульдозерных отвалов.

Стандарт используют при сравнении объемов призм волочения бульдозерных отвалов к тракторам по ГОСТ 28764 <*>.

--------------------------------

<*> На территории Российской Федерации действует ГОСТ Р ИСО 6165-99.

Стандарт не может быть использован при оценке производительности бульдозеров в условиях реальной эксплуатации или в конкретных случаях применения. В этих случаях необходимо учитывать другие параметры, например эффективность отвала, мощность трактора, тяговое усилие, свойства грунта, рельеф местности, приемы работы оператора и рабочий цикл машины.

1.2. Настоящий стандарт распространяется на бульдозерное оборудование всех типов (с прямым, поворотным, полусферическим и сферическим отвалами), монтируемое на все тракторы по ГОСТ 29194. Переднюю поверхность отвала считают плоской и вертикальной; объем, прилегающий к криволинейной поверхности отвала, не учитывают (см. черт. 1).

Объем, прилегающий к криволинейной поверхности отвала

1 - криволинейная поверхность отвала;

2 - объем, прилегающий к криволинейной поверхности отвала;

3 - опорная плоскость отсчета (GRP)

Черт. 1

2. ССЫЛКИ

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: приложение отсутствует.

Ссылочные документы приведены в приложении.

3. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Термины и определения - по ГОСТ 28632 и настоящему стандарту.

3.1. Бульдозерное оборудование с неповоротным отвалом

3.1.1. Площадь отвала A_т - площадь в квадратных метрах проекции отвала (за исключением выступов боковых ножей) на вертикальную плоскость, параллельную среднему участку режущей кромки отвала (см. черт. 2). Отвал установлен в среднее по углу наклона положение, режущая кромка находится на опорной плоскости отсчета (GRP).

Площадь проекции отвала

1 - площадь проекции A_т (прямой, полусферический

и сферический отвалы)

Черт. 2

3.1.2. Длина отвала W - расстояние в метрах от одного конца отвала до другого, не считая боковых ножей (см. черт. 3).

Размеры прямого, полусферического и сферического отвалов

1 - эффективный контур отвала (только для прямых отвалов)

Черт. 3

3.1.3. Эффективная высота отвала H' - высота в метрах по вертикали, которая при умножении на длину отвала W дает площадь проекции, равную A_т, т.е. H' = A_т/W (см. черт. 3).

3.1.4. Эффективный контур отвала - упрощенное изображение передней поверхности отвала в виде вертикальной плоскости с размерами W и H' (см. черт. 3), применяемое для вычисления объема призмы волочения.

3.2. Бульдозерное оборудование с полусферическим и сферическим отвалами

3.2.1. Площадь проекции отвала A_т - то же, что для прямого неповоротного отвала (п. 3.1.1).

3.2.2. Длина отвала W - то же, что для прямого неповоротного отвала (п. 3.1.2).

3.2.3. Эффективная высота отвала H' - то же, что для прямого неповоротного отвала (п. 3.1.3).

3.2.4. Эффективный контур отвала - упрощенное изображение передней поверхности отвала, применяемое для вычисления объема призмы волочения. Образуется пересекающимися вертикальными плоскостями, проходящими через режущую кромку отвала на уровне GRP при установке отвала в среднее по углу наклона положение. Фронтальные размеры W и H' (см. черт. 4).

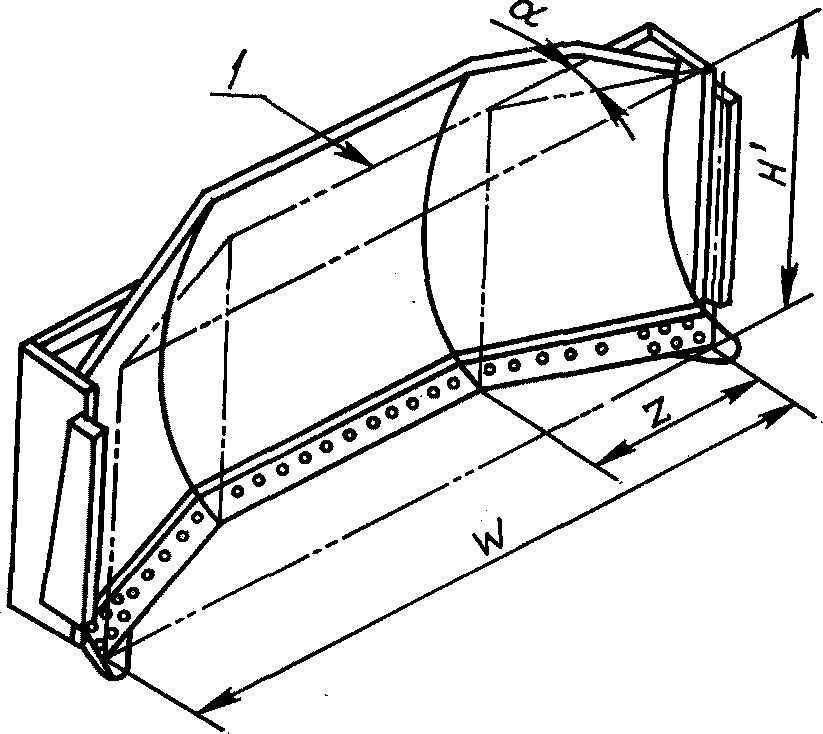

Эффективный контур для сферического

и полусферического отвалов

1 - эффективный контур отвала

Черт. 4

3.2.5. Угол установки боковой части отвала

- угол в градусах, измеряемый у режущей кромки отвала, находящейся на GRP, при среднем по углу наклона положении отвала. Угол определяет направление пересекающихся плоскостей, образующих эффективный контур отвала (см. черт. 4).

3.2.6. Длина боковой части отвала Z - длина в метрах боковой части отвала, измеряемая параллельно длине отвала (см. черт. 4).

3.3. Бульдозерное оборудование с поворотным отвалом, установленным в прямое положение

3.3.1. Длина отвала W - длина в метрах отвала (см. черт. 5).

Размеры поворотного отвала

1 - эффективный контур отвала

Черт. 5

3.3.2. Эффективная высота отвала H' - высота в метрах по вертикали при установке отвала в среднее по углу наклона положение (см. черт. 5).

3.3.3. Эффективный контур отвала - упрощенное изображение передней поверхности отвала в виде вертикальной плоскости с размерами W и H' (см. черт. 5), применяемое для вычисления объема призмы волочения.

4. УСЛОВНЫЕ ОБОЗНАЧЕНИЯ И ФОРМУЛЫ ДЛЯ ВЫЧИСЛЕНИЯ ОБЪЕМА

ПРИЗМЫ ВОЛОЧЕНИЯ

4.1. Условные обозначения

V_s - объем призмы волочения для прямого, поворотного, полусферического и сферического отвалов, вычисленный с использованием упрощенного изображения передней поверхности отвала по черт. 3 и 4.

V_u - объем контура полусферического и сферического отвалов, учитывающий угол установки и длину их боковых частей (см. черт. 6).

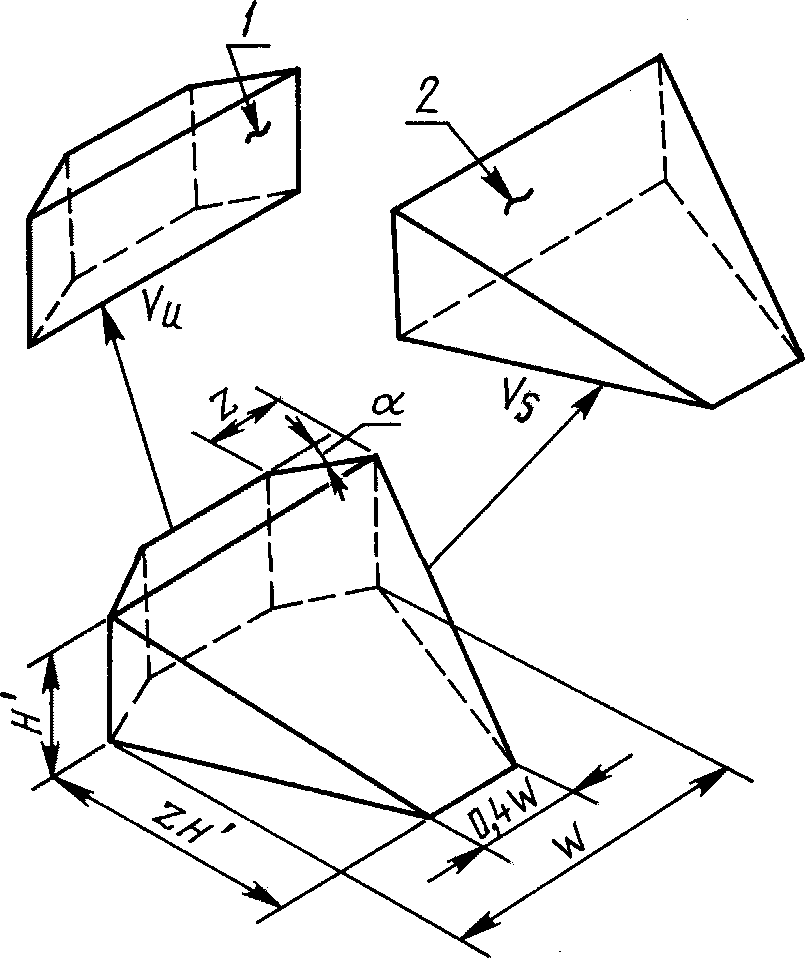

Объем призмы волочения
