Введен в действие

Постановлением Госстандарта России

от 2 июня 1994 г. N 160

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДРЕВЕСИНА МОДИФИЦИРОВАННАЯ

МЕТОД ОПРЕДЕЛЕНИЯ ПРОЧНОСТИ ВТУЛОК

Modified wood.

Method for determination of strength of bushes

ГОСТ 21523.1-93

Группа К29

ОКСТУ 5301

Дата введения

1 января 1995 года

ПРЕДИСЛОВИЕ

1. Разработан Госстандартом России.

Внесен Техническим секретариатом Межгосударственного совета по стандартизации, метрологии и сертификации.

2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации 21 октября 1993 г.

За принятие проголосовали:

Наименование государства	Наименование национального органа стандартизации
Республика Беларусь	Белстандарт
Кыргызская Республика	Кыргызстандарт
Республика Молдова	Госдепартамент Молдовастандарт
Российская Федерация	Госстандарт России
Республика Таджикистан	Таджикгосстандарт
Туркменистан	Туркменглавгосинспекция
Украина	Госстандарт Украины

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду ГОСТ 21523.1-93, а не ГОСТ ГОСТ 25523.1-93.

3. Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 02.06.94 N 160 межгосударственный стандарт ГОСТ 25523.1-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 01.01.95.

4. Взамен ГОСТ 21523.1-76.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта, раздела
ГОСТ 166-89	3
ГОСТ 2789-73	2.3
ГОСТ 9629-81	2.1
ГОСТ 16483.0-89	2.2, 6.2
ГОСТ 23683-89	3

1. СУЩНОСТЬ МЕТОДА

Сущность метода заключается в нагружении внутренней поверхности втулки, определении максимальной нагрузки ее разрушения и вычислении окружного напряжения.

2. ОТБОР И ПОДГОТОВКА ОБРАЗЦОВ

2.1. Втулки изготавливают из заготовок по ГОСТ 9629.

2.2. Количество втулок - по ГОСТ 16483.0. Коэффициент вариации - 15%.

2.3. Значение параметра шероховатости рабочих поверхностей втулок (Rz) не должно превышать 20 мкм по ГОСТ 2789.

2.4. Влажность втулок должна быть не более 8%.

3. АППАРАТУРА И МАТЕРИАЛЫ

Машина испытательная с погрешностью измерения нагрузки не более 2%.

Штангенциркуль по ГОСТ 166.

Парафин по ГОСТ 23683.

4. ПОДГОТОВКА К ИСПЫТАНИЯМ

4.1. Размеры втулки (внешний и внутренний диаметры, толщина стенок, длина) измеряют с погрешностью не более 0,1 мм.

4.2. Втулку заполняют расплавленным парафином. Рекомендуемая температура расплава (70 - 80) °C. Затем парафин охлаждают до температуры (20 +/- 2) °C.

4.3. Перед испытанием нагружаемую торцовую поверхность парафина обрабатывают для получения плоской поверхности. Поверхность парафина должна быть ниже верхнего торца втулки на 5 - 10 мм.

5. ПРОВЕДЕНИЕ ИСПЫТАНИЙ

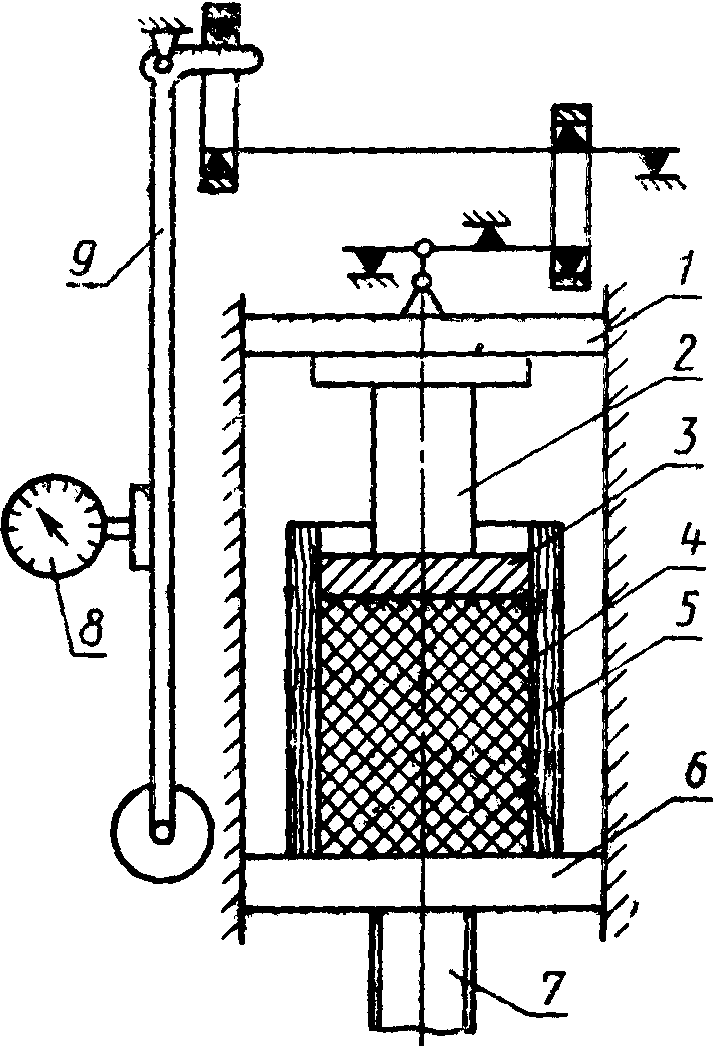

5.1. Втулку с пуансоном и диском помещают на нижнюю плиту испытательной машины (черт.). Зазор между внутренней поверхностью втулки и диском не должен превышать 0,5 мм.

1 - верхняя плита; 2 - пуансон; 3 - диск; 4 - парафин;

5 - втулка; 6 - нижняя плита; 7 - винт;

8 - измеритель усилия; 9 - маятник

5.2. Нагружение через парафин втулки осуществляют со скоростью (170 +/- 30) Н/с.

5.3. По шкале измерителя усилия определяют значение максимальной нагрузки

в момент разгружения втулки.

6. ОБРАБОТКА РЕЗУЛЬТАТОВ

6.1. Прочность втулки (окружное напряжение

в мегапаскалях) вычисляют по формуле

где K - коэффициент, зависящий от способа прессования, степени прессования (i) и от отношения толщины втулки к ее внутреннему радиусу

, его значения приведены в Приложениях 1 и 2;

- максимальная нагрузка в момент разрушения втулки, Н;

s - толщина втулки, м;

r - внутренний радиус втулки, м.

Вычисление производят с погрешностью не более 1,0 МПа.

6.2. Статистическую обработку опытных данных выполняют по ГОСТ 16483.0.

6.3. Результаты измерений и расчетов заносят в протокол (Приложение 3).

Приложение 1

Справочное

ЗНАЧЕНИЯ КОЭФФИЦИЕНТА K ДЛЯ ВТУЛОК

С РАДИАЛЬНЫМ РАСПОЛОЖЕНИЕМ ВОЛОКОН

	K
	i = 50%	i = 75%	i = 100%
0,05	1,025	1,025	1,025
0,10	1,049	1,049	1,049
0,20	1,097	1,097	1,097
0,30	1,144	1,144	1,144
0,40	1,190	1,190	1,190
0,50	1,235	1,235	1,235

Примечание. Промежуточные значения коэффициента определяют линейной интерполяцией.

Приложение 2

Справочное

ЗНАЧЕНИЯ КОЭФФИЦИЕНТА K ДЛЯ ВТУЛОК КОНТУРНОГО ПРЕССОВАНИЯ

	K
	i = 50%	i = 75%	i = 100%
0,05	0,976	0,976	0,975
0,10	0,952	0,952	0,952
0,20	0,909	0,908	0,907
0,30	0,869	0,867	0,866
0,40	0,833	0,829	0,827
0,50	0,799	0,794	0,791

Примечание. Промежуточные значения коэффициента определяют линейной интерполяцией.

Приложение 3

Рекомендуемое

ПРОТОКОЛ

испытаний втулок из модифицированной древесины на прочность

Марка втулки __________________________________________________________

Температура окружающего воздуха, °C ___________________________________

Начальная влажность, % ________________________________________________

Номера втулок	Размеры втулки, мм				Максимальная нагрузка в момент разрушения втулки , Н	Прочность втулки, , МПа
Номера втулок	внешний диаметр D	внутренний диаметр d	толщина s	длина L	Максимальная нагрузка в момент разрушения втулки , Н	Прочность втулки, , МПа
