ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
РЕМНИ КЛИНОВЫЕ ВАРИАТОРНЫЕ ДЛЯ ПРОМЫШЛЕННОГО ОБОРУДОВАНИЯ
ОСНОВНЫЕ РАЗМЕРЫ И МЕТОДЫ ИХ КОНТРОЛЯ
Variator V-belts for industrial equipment.
Basic sizes and methods of control
ГОСТ 24848.1-81
Список изменяющих документов
(в ред. Изменения N 1, утв. в июне 1987 г.,
Изменения N 2, утв. в декабре 1991 г.)
Группа Л63
ОКП 25 6330
Дата введения
1 июля 1982 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством нефтеперерабатывающей и нефтехимической промышленности СССР.
Разработчики: А.Ф. Саженов, М.А. Закирова, И.И. Леонов, Ю.Н. Городничев, Г.Г. Бобылев, В.А. Кондорская, И.Н. Ильенко, Н.Ф. Черноусикова, О.Г. Карбасов, В.Я. Меняк, В.А. Журов, А.Г. Чиварзин, В.А. Чибисов, И.Е. Лаговер, Л.Е. Ветрова, Л.Г. Майкова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 22.06.1981 N 3039.
3. Периодичность проверки 5 лет.
4. В стандарт введены Международные стандарты ИСО 1604-76 и ИСО 1081-80.
5. Введен впервые.
6. Ссылочные нормативно-технические документы
??????????????????????????????????????????????????????????????????
Обозначение НТД, на который дана ссылка ? Номер пункта
??????????????????????????????????????????????????????????????????
ГОСТ 2789-73 ? 2.4
ГОСТ 8032-84 ? 1.3
ГОСТ 15152-69 ? 1.8
ГОСТ 25346-89 ? 2.2
ИС NORMPROD: примечание.
Взамен ГОСТ 25347-82 Приказом Росстандарта от 18.02.2014
N 29-ст с 1 июля 2015 года введен в действие ГОСТ 25347-2013.
ГОСТ 25347-82 ? 2.2
7. Переиздание (ноябрь 1993 г.) с Изменениями N 1, 2, утвержденными в июне 1987 г., декабре 1991 г. (ИУС 10-87, 4-92).
Настоящий стандарт устанавливает размеры и методы контроля бесконечных резинотканевых клиновых вариаторных ремней, предназначенных для вариаторов промышленного оборудования, работающих в районах с умеренным и тропическим климатом при температуре окружающего воздуха от минус 30 до плюс 60 °C.
Настоящий стандарт не распространяется на вариаторные ремни для сельскохозяйственных машин.
Требования пп. 1.1 - 1.3, 1.5 настоящего стандарта являются обязательными, другие требования разд. 1 - рекомендуемыми.
(Измененная редакция, Изм. N 1, 2).
1. ОСНОВНЫЕ РАЗМЕРЫ
1.1. Размеры сечений ремней в свободном состоянии должны соответствовать указанным на черт. 1 и в табл. 1.
--------------------------------
<*> Размер для справок.
- ширина большего основания ремня, мм;
T(h) - высота (толщина) ремня, мм;
- угол клина ремня, равный (34 +/- 1)°
Черт. 1
Таблица 1
Размеры, мм
??????????????????????????????????????????????????????????????????
Обозначение ? W(b ) ? T(h)
сечения ремня ? о ?
??????????????????????????????????????????????????????????????????
1-В16 ? 17 ? 5,0
1-В20 ? 22 ? 6,5
1-В25 ? 27 ? 8,0
1-В32 ? 34 ? 10,0
1-В40 ? 43 ? 13,0
1-В50 ? 53 ? 16,0
1-В63 ? 67 ? 20,0
1-В80 ? 85 ? 25,0
2-В25* ? 28 ? 11,0
2-В32* ? 36 ? 14,0
Примечания. 1. Предельное отклонение на угол клина ремня дано для проектирований оснастки.
2. Сечения ремней, обозначенные знаком *, не допускается применять при проектировании новых передач.
3. Ремни шириной 16 мм вводятся с 01.01.1989.
1.2. Размеры сечений ремней, находящихся в канавках, измерительных шкивов под натяжением, должны соответствовать указанным на черт. 2 и в табл. 2.
- расчетная ширина ремня, мм; T(h) - высота ремня, мм;
- угол клина канавки измерительного шкива, град
Черт. 2
Таблица 2
Размеры, мм
???????????????????????????????????????????????????????????????????
Обозначение ? W (b ) ? T(h) ? альфа (фи)
сечения ремня ? р р ? ?(пред. откл.
?????????????????????????????????????????????????????? +/- 15')
по ГОСТ ? по ?Номин.? Пред.?Номин.? Пред. ?
24848.1-81 ?ИСО 1604-89? ? откл.? ? откл. ?
???????????????????????????????????????????????????????????????????
1-В16 ? W16 ? 16 ? +0,7 ? 5,0 ?+/- 0,5 ? 26°
? ? ? -0,4 ? ? ?
1-В20 ? W20 ? 20 ? +0,8 ? 6,5 ?+/- 0,5 ?
? ? ? -0,5 ? ? ?
1-В25 ? W25 ? 25 ? +0,9 ? 8,0 ?+/- 0,5 ?
? ? ? -0,6 ? ? ?
1-В32 ? W31,5 ? 32 ? +1,0 ? 10,0 ?+/- 0,5 ?
? ? ? -0,7 ? ? ?
1-В40 ? W40 ? 40 ? +1,0 ? 13,0 ?+/- 0,5 ?
? ? ? -0,7 ? ? ?
1-В50 ? W50 ? 50 ? +1,0 ? 16,0 ?+/- 0,6 ?
? ? ? -0,8 ? ? ?
1-В63 ? W63 ? 63 ? +1,2 ? 20,0 ?+/- 0,7 ?
? ? ? -0,9 ? ? ?
1-В80 ? W80 ? 80 ? +1,4 ? 25,0 ?+/- 0,9 ?
? ? ? -1,0 ? ? ?
? ? ? ? ? ??????????????
2-В25 ? - ? 25 ? +0,9 ? 11,0 ?+/- 0,5 ? 28°
? ? ? -0,6 ? ? ?
2-В32 ? - ? 32 ? +1,0 ? 14,0 ?+/- 0,5 ?
? ? ? -0,7 ? ? ?
Примечание. Предельные отклонения размеров сечений ремней даны для проектирования технологической оснастки.
За расчетную ширину ремня , находящегося под натяжением, принимают ширину его поперечного сечения на уровне несущего слоя.
1.1; 1.2. (Измененная редакция, Изм. N 1, 2).
1.3. Расчетные длины () ремней, измеренные под натяжением, и разность () между расчетной и внутренней длинами ремня должны соответствовать указанным в табл. 3.
Таблица 3
??????????????????????????????????????????????????????????????????
Расчетная ? Обозначение сечения ремня
длина ремня ????????????????????????????????????????????????????
L , мм ?1-В16 ?1-В20 ?1-В25 ?1-В32?1-В40?1-В50?1-В63?1-В80
р ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
450 ? + ? - ? - ? - ? - ? - ? - ? -
500 ? + ? - ? - ? - ? - ? - ? - ? -
560 ? + ? + ? - ? - ? - ? - ? - ? -
630 ? + ? + ? - ? - ? - ? - ? - ? -
710 ? + ? + ? + ? - ? - ? - ? - ? -
800 ? + ? + ? + ? - ? - ? - ? - ? -
900 ? + ? + ? + ? + ? - ? - ? - ? -
1000 ? + ? + ? + ? + ? - ? - ? - ? -
1120 ? - ? + ? + ? + ? + ? - ? - ? -
1250 ? - ? + ? + ? + ? + ? - ? - ? -
1400 ? - ? - ? + ? + ? + ? + ? - ? -
1600 ? - ? - ? + ? + ? + ? + ? + ? -
1800 ? - ? - ? - ? + ? + ? + ? + ? -
2000 ? - ? - ? - ? + ? + ? + ? + ? -
2240 ? - ? - ? - ? - ? + ? + ? + ? -
2500 ? - ? - ? - ? - ? + ? + ? + ? +
2800 ? - ? - ? - ? - ? - ? + ? + ? +
3150 ? - ? - ? - ? - ? - ? + ? + ? +
3550 ? - ? - ? - ? - ? - ? - ? + ? +
4000 ? - ? - ? - ? - ? - ? - ? + ? +
4500 ? - ? - ? - ? - ? - ? - ? - ? +
5000 ? - ? - ? - ? - ? - ? ? - ? +
??????????????????????????????????????????????????????????????????
Разность между? 23 ? 30 ? 38 ? 47 ? 61 ? 75 ? 94 ? 118
расчетной ? ? ? ? ? ? ? ?
и внутренней ? ? ? ? ? ? ? ?
длинами ремня,? ? ? ? ? ? ? ?
мм ? ? ? ? ? ? ? ?
Примечания. 1. Знак "+" означает применение ремней, знак "-" - отсутствие применения.
2. Допускается по согласованию потребителя с изготовителем применение ремней промежуточных длин по ряду R40 ГОСТ 8032-84.
За расчетную длину () принимают длину ремня на уровне расчетной ширины.
За внутреннюю длину () принимают длину ремня по меньшему основанию.
(Измененная редакция, Изм. N 1).
1.4. Для машин, находящихся в эксплуатации, допускается изготовлять ремни с размерами, указанными в табл. 4. Ремни таких размеров не должны выбираться при проектировании новых передач.
Таблица 4
??????????????????????????????????????????????????????????????????
Расчетная длина ремня L , мм ? Сечение ремней
р ??????????????????????????
? 2-В25 ? 2-В32
??????????????????????????????????????????????????????????????????
800 ? + ? +
900 ? + ? +
1000 ? + ? +
1120 ? + ? +
1250 ? + ? +
1400 ? + ? +
1600 ? + ? +
1800 ? + ? +
2000 ? + ? +
??????????????????????????????????????????????????????????????????
Разность дельта L между расчетной ? 46 ? 58
и внутренней длинами, мм ? ?
По согласованию потребителя с изготовителем для импортного оборудования допускается изготовлять ремни других размеров.
1.5. Предельные отклонения по длине ремней и разность между длинами группируемых ремней должны соответствовать указанным в табл. 5.
Таблица 5
мм
??????????????????????????????????????????????????????????????????
Длина ремня ? Разность между длинами
?????????????????????????????????????????? ремней одной группы,
Номин. ? Пред. откл. ? не более
??????????????????????????????????????????????????????????????????
До 900 включ. ? +8 ? 2,0
? -14 ?
Св. 900 до 1250 включ.? +9 ? 3,0
? -15 ?
" 1250 " 1600 " ? +12 ? 3,0
? -18 ?
" 1600 " 2000 " ? +15 ? 5,0
? -25 ?
" 2000 " 2500 " ? +16 ? 8,0
? -32 ?
" 2500 " 4000 " ? +20 ? 10,0
? -30 ?
" 4000 " 5000 " ? +20 ? 12,0
? -40 ?
1.6. Ремни одного сечения и одной длины по требованию потребителя подбирают по группам в соответствии с Приложением 1.
1.7. Ремни для вариаторов малой и средней мощности длиной до 3000 мм по согласованию потребителя с изготовителем допускается изготовлять с зубьями (пазами) на внутренней поверхности.
Размеры зубьев и пазов должны соответствовать указанным в табл. 6.
Таблица 6
мм
??????????????????????????????????????????????????????????????????
Наименование? Размеры зубьев и пазов для ремней высотой
показателя ??????????????????????????????????????????????????????
? до 11 ?от 12 до 15?от 16 до 18 ? от 20 и выше
??????????????????????????????????????????????????????????????????
Глубина паза? 3 +/- 0,5 ? 5 +/- 1,0 ? 7 +/- 1,0 ? 9 +/- 1,0
Ширина паза ? 2 - 4 ? 3 - 5 ? 4 - 6 ? 5 - 7
Шаг зуба ? 8 - 22 ? 12 - 16 ? 14 - 18 ? 14 - 18
Примечание. В одном ремне предельные отклонения по шагу зуба и ширине паза не должны превышать 1,0 мм. Допускается отклонение шага зуба до 50% в одном месте ремня.
(Измененная редакция, Изм. N 1, 2).
1.8. Масса (расчетная) 1 м ремня и площадь сечения приведены в Приложении 2.
Примеры условных обозначений
Ремень сечения 1-В25 с расчетной длиной 1000 мм с кордшнуром в несущем слое:
Ремень 1-В25-1000 Ш ГОСТ 24848.1-81 - ГОСТ 24848.3-81
То же, с кордной тканью в несущем слое:
Ремень 1-В25-1000 Т ГОСТ 24848.1-81 - ГОСТ 24848.3-81
Ремень зубчатый сечением 1-В25 с расчетной длиной 1000 мм с кордшнуром в несущем слое:
Ремень 1-В25-1000 Ш зубчатый ГОСТ 24848.1-81 - ГОСТ 24848.3-81
То же, с кордной тканью в несущем слое:
Ремень 1-В25-1000 Т зубчатый ГОСТ 24848.1-81 - ГОСТ 24848.3-81
Условное обозначение ремней, предназначенных для районов с тропическим климатом, дополняют индексом в соответствии с ГОСТ 15152-69. Например,
Ремень 1-В25-1000 Ш ГОСТ 24848.2-81 ТПН 60 ГОСТ 15152-69.
2. МЕТОДЫ КОНТРОЛЯ
2.1. Контроль размеров ремней проводят при температуре (23 +/- 5) °C и влажности не более 85% не менее чем через 12 ч после вулканизации.
(Измененная редакция, Изм. N 1).
2.2. Расчетную длину ремней проверяют на станке с двумя измерительными шкивами одинаковых расчетных диаметров под натяжением. Станок должен обеспечивать измерение межосевого расстояния с погрешностью +/- 1,0 мм.
Расчетную длину зубчатых ремней измеряют после нарезки зубьев.
К одному из шкивов прилагают усилие F. Для равномерного распределения натяжения и правильной посадки ремня шкивы должны быть провернуты не менее чем на три оборота.
Усилие натяжения ремней F и расчетные диаметры измерительных шкивов должны соответствовать табл. 7.
Таблица 7
Размеры, мм
??????????????????????????????????????????????????????????????????
Обозначение?Усилие натяжения F ремня, ?Расчетный ? Расчетная
сечения ? Н (кгс) ? диаметр ?длина окружности
ремня ???????????????????????????? шкива d ? шкива пи d
? Номин. ?Пред. откл. ? р ? р
??????????????????????????????????????????????????????????????????
1-В16 ? 137 (14) ?+/- 2 (0,2) ? 68,7 ? 200
1-В20 ? 177 (18) ?+/- 2 (0,2) ? 79,6 ? 250
1-В25 ? 216 (22) ?+/- 2 (0,2) ? 101,9 ? 320
1-В32 ? 294 (30) ?+/- 3 (0,3) ? 127,3 ? 400
1-В40 ? 411 (42) ?+/- 4 (0,4) ? 159,2 ? 500
1-В50 ? 588 (60) ?+/- 6 (0,6) ? 200,5 ? 630
1-В63 ? 882 (90) ?+/- 9 (0,9) ? 254,6 ? 800
1-В80 ? 1372 (140) ?+/- 15 (1,5)? 318,5 ? 1000
2-В25 ? 392 (40) ?+/- 4 (0,4) ? 127,3 ? 400
2-В32 ? 686 (70) ?+/- 7 (0,7) ? 159,2 ? 500
Расчетную длину ремня () в мм вычисляют по формуле:
,
где a - межосевое расстояние, мм (черт. 3).
Черт. 3
Внутреннюю длину ремня вычисляют по формуле:
.

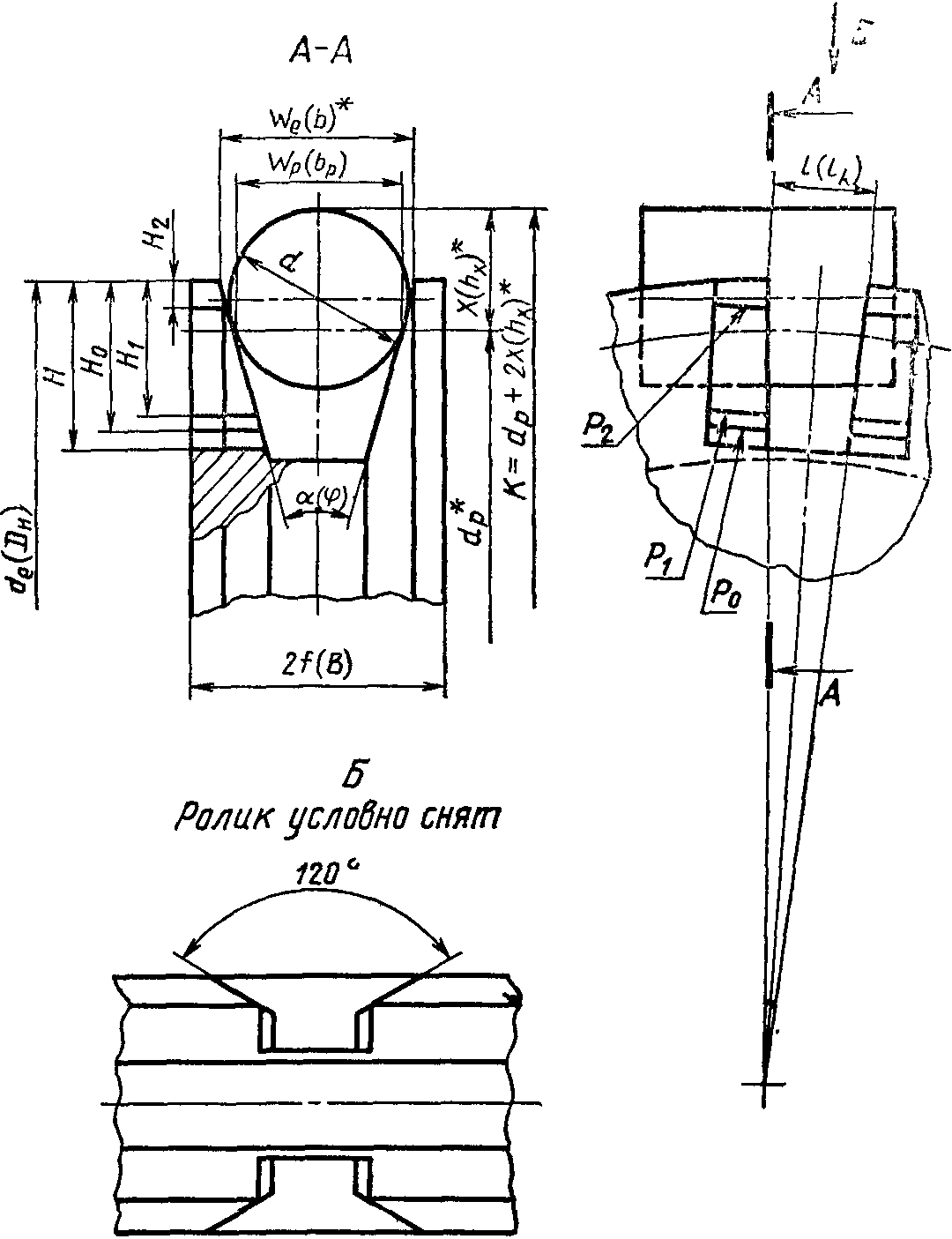

Размеры измерительных шкивов должны соответствовать указанным на черт. 4 и в табл. 8.
--------------------------------
<*> Размеры для справок.
Черт. 4
(Измененная редакция, Изм. N 1, 2).
Таблица 8
Размеры измерительных шкивов и роликов
Размеры, мм
???????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
Обозначе-? d ? d (D ) ?W (b )?альфа (фи)?W (b) ?2f(B)? H ? H ? H ? H, ?l(l )? d ? X(h )? K
ние ? р ? e н ? р р ? ? e ? ? 0 ? 1 ? 2 ? не ? k ??????????????? x ????????????????
сечения ? ????????????????????? ???????????? ? ?????????????????????менее? ?Номин.?Пред. ? ? Номин.? Пред.
ремня ? ? Номин.?Пред. откл.? ? Пред. ? ? ? Пред. откл. ? ? ? ?откл. ? ? ? откл.
? ? ? ? ? откл., ? ? ? +/- 0,1 ? ? ? ? ? ? ?
? ? ? ? ? +/- 15' ? ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
1-В16 ? 63,7? 73,1 ? -0,054 ? 16 ? 26° ? 17,5 ? 25 ? 8,8 ? 5,2 ? 2,4 ? 10 ? 12 ?16,400?-0,012?10,260? 84,220?-0,12
? ? ?(+/- 0,030)? ? ? ? ? ? ? ? ? ? ? ? ? ?
1-В20 ? 79,6? 91,2 ? -0,054 ? 20 ? ? 22,7 ? 30 ? 9,8 ? 6,5 ? 3,3 ? 11 ? 13 ?20,600?-0,013?12,773?105,146?-0,120
? ? (89,8)?(+/- 0,030)? ? ?(22,3)? ? ? (6,3)? ? ? ? ? ? ? ?
1-В25 ?101,9? 114,1 ? -0,054 ? 25 ? ? 27,8 ? 40 ? 11,7 ? 7,9 ? 3,6 ? 13 ? 15 ?25,800?-0,013?16,102?134,104?-0,120
? ?(112,1)?(+/- 0,035)? ? ?(27,2)? ? ? (7,7)?(3,5)? ? ? ? ? ? ?
1-В32 ?127,3? 140,5 ? -0,063 ? 32 ? ? 35,1 ? 50 ? 14,1 ? 9,8 ? 4,0 ? 16 ? 17 ?33,000?-0,016?20,546?168,392?-0,150
? ?(137,5)?(+/- 0,040)? ? ?(34,2)? ? ? (9,7)?(3,9)? ? ? ? ? ? ?
1-В40 ?159,2? 176,2 ? -0,063 ? 40 ? ? 43,9 ? 60 ? 17,1 ? 12,8 ? 4,1 ? 20 ? 18 ?41,200?-0,016?25,546?210,292?-0,150
? ?(172,4)?(+/- 0,040)? ? ?(42,9)? ?(17,4)?(12,7)? ? ? ? ? ? ? ?
1-В50 ?200,5? 218,2 ? -0,072 ? 50 ? ? 54,1 ? 70 ? 20,5 ? 15,7 ? 4,2 ? 24 ? 20 ?51,500?-0,019?31,932?264,364?-0,160
? ?(213,8)?(+/- 0,045)? ? ?(52,9)? ? ? ? ? ? ? ? ? ? ?
1-В63 ?254,6? 277,2 ? -0,081 ? 63 ? ? 68,2 ? 85 ? 25,2 ? 19,7 ? 5,0 ? 30 ? 22 ?64,900?-0,019?40,262?335,124?-0,170
? ?(270,9)?(+/- 0,050)? ? ?(66,5)? ? ?(19,6)?(4,9)? ? ? ? ? ? ?
1-В80 ?318,5? 346,5 ? -0,089 ? 80 ? ? 86,5 ? 100 ? 31,1 ? 24,7 ? 5,8 ? 34 ? 25 ?82,400?-0,022?51,092?420,684?-0,210
? ?(339,4)?(+/- 0,060)? ? ?(84,5)? ?(30,1)?(24,4)?(5,6)? ? ? ? ? ? ?
? ? ? ? ???????????? ? ? ? ? ? ? ? ? ? ? ?
2-В25 ?127,3? 142,5 ? -0,063 ? 25 ? 28° ? 28,8 ? 40 ? 14,5 ? 10,9 ? 3,5 ? 17 ? 15 ?25,800?-0,013?16,088?159,476?-0,130
? ?(139,9)?(+/- 0,040)? ? ?(27,5)? ?(14,7)?(10,8)?(3,6)? ? ? ? ? ? ?
2-В32 ?159,2? 178,5 ? -0,063 ? 32 ? ? 36,8 ? 50 ? 17,9 ? 13,9 ? 3,9 ? 22 ? 17 ?33,000?-0,016?20,531?200,262?-0,150
? ?(175,4)?(+/- 0,040)? ? ?(34,2)? ?(18,1)?(13,8)?(4,0)? ? ? ? ? ? ?
ИС NORMPROD: примечание.
Взамен ГОСТ 25347-82 Приказом Росстандарта от 18.02.2014 N 29-ст с 1 июля 2015 года введен в действие ГОСТ 25347-2013.
Примечания. 1. Неуказанные предельные отклонения размеров: отверстий - по H12, валов - h12, остальных - по IS14 ГОСТ 25347-82, ГОСТ 25346-89.
2. Размеры шкивов, приведенные в скобках, допускаются только при использовании действующего парка измерительных шкивов.
2.3. Размеры сечений ремней проверяют одновременно с измерением расчетной длины посадкой ремня в канавке измерительного шкива. Отдельно размер сечения не контролируется.
При правильной посадке ремень должен располагаться в канавке шкива таким образом, чтобы меньшее основание сечения находилось между двумя рисками , а углы большего основания между наружной поверхностью шкива и риской (черт. 5). Ширина рисок должна составлять (0,25 +/- 0,05) мм.
Черт. 5
Выпуклость большего основания ремня может выступать над поверхностью шкива. При наличии закругления у большего основания крайняя точка касания ремня со шкивом должна быть не ниже риски .
2.4. Измерительные шкивы должны периодически не менее одного раза в 3 года поверяться при помощи измерительных роликов в соответствии с табл. 8 измерительными инструментами, точность которых обеспечивает предельные отклонения. На каждом шкиве выбивают сечение ремня, для которого он предназначен. Шероховатость рабочих поверхностей канавок измерительных шкивов и паза Ra по ГОСТ 2789-73 не должна превышать 1,0 мкм.
{Измененная редакция, Изм. N 1).
2.5. Размеры зубьев и пазов, указанных в табл. 6, контролируют измерительными инструментами, точность которых обеспечивает предельные отклонения.
(Введен дополнительно, Изм. N 1).
Приложение 1
Обязательное
ГРУППЫ РЕМНЕЙ
мм
??????????????????????????????????????????????????????????????????????????????????????????????
Но- ? Предельные отклонения по длине в одной группе при длине ремней
мер ?????????????????????????????????????????????????????????????????????????????????????????
груп-? до 900 ? св. 900 ? св. 1250 ? св. 1600 ? св. 2000 ? св 2500?св. 4000
пы ? ? до 1250 ? до 1600 ? до 2000 ? до 2500 ? до 4000? до 5000
??????????????????????????????????????????????????????????????????????????????????????????????
1 ?От -14 до -12?От -15 до -12?От -18 до -15?От -25 до -20?От -32 до -24?От -30 ?От -40
? ? ? ? ? ?до -20 ?до -28
2 ?Св. -12 " -10?Св. -12 " -9 ?Св. -15 " -12?Св. -20 " -15?Св. -24 " -16?Св. -20 ?Св. -28
? ? ? ? ? ?до -10 ?до -16
3 ?" -10 " -8 ?" -9 " -6 ?" -12 " -9 ?" -15 " -10?" -16 " -8 ?Св. -10 ?Св. -16
? ? ? ? ? ?до 0 ?до -4
4 ?" -8 " -6 ?" -6 " -3 ?" -9 " -6 ?" -10 " -5 ?" -8 " 0 ?Св. 0 ?Св. -4
? ? ? ? ? ?до +10 ?до +8
5 ?" -6 " -4 ?" -3 " 0 ?" -6 " -3 ?" -5 " 0 ?" 0 " +8 ?Св. +10 ?Св. +8
? ? ? ? ? ?до +20 ?до +20
6 ?" -4 " -2 ?" 0 " +3 ?" -3 " 0 ?" 0 " +5 ?" +8 " +16? - ? -
7 ?" -2 " 0 ?" +3 " +6 ?" 0 " +3 ?" +5 " +10? - ? - ? -
8 ?" 0 " +2 ?" +6 " +9 ?" +3 " +6 ?" +10 " +15? - ? - ? -
9 ?" +2 " +4 ? - ?" +6 " +9 ? - ? - ? - ? -
10 ?" +4 " +6 ? - ?" +9 " +12? - ? - ? - ? -
11 ?" +6 " +8 ? - ? - ? - ? - - ? -
Примечание. При проверке длин ремней после хранения или транспортирования допускается несоответствие ремней группе, указанной в маркировке, при условии соблюдения разности между длинами ремней по табл. 5 настоящего стандарта.
Приложение 2
Справочное
МАССА (РАСЧЕТНАЯ) 1 М КЛИНОВОГО РЕМНЯ
??????????????????????????????????????????????????????????????????
Обозначение сечения ремня?Площадь сечения, см2 ? Масса 1 м ремня,
? ? кг
??????????????????????????????????????????????????????????????????
1-В20 ? 1,30 ? 0,17
1-В25 ? 1,96 ? 0,25
1-В32 ? 3,09 ? 0,40
1-В40 ? 5,07 ? 0,66
1-В50 ? 7,70 ? 1,00
1-В63 ? 12,18 ? 1,58
1-В80 ? 19,34 ? 2,51
2-В25 ? 2,71 ? 0,35
2-В32 ? 4,44 ? 0,58
(Измененная редакция, Изм. N 2).


Вернуться в "Каталог нормативных документов"





Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/11/gost_62515.html



На эту страницу сайта можно сделать ссылку:





На правах рекламы:

© Антон Серго, 1998-2026.
Правовая информация, 18+

Разработка сайта
ArtStyle Group
