Название документа

"ГОСТ 3067-88. Канат стальной двойной свивки типа ТК конструкции 6 х 19 (1 + 6 + 12) + 1 х 19 (1 + 6 + 12). Сортамент"

(утв. Постановлением Госстандарта СССР от 09.09.1988 N 3131)

(ред. от 01.04.1992)

"ГОСТ 3067-88. Канат стальной двойной свивки типа ТК конструкции 6 х 19 (1 + 6 + 12) + 1 х 19 (1 + 6 + 12). Сортамент"
(утв. Постановлением Госстандарта СССР от 09.09.1988 N 3131)
(ред. от 01.04.1992)

Утвержден и введен в действие

Постановлением Госстандарта СССР

от 9 сентября 1988 г. N 3131

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

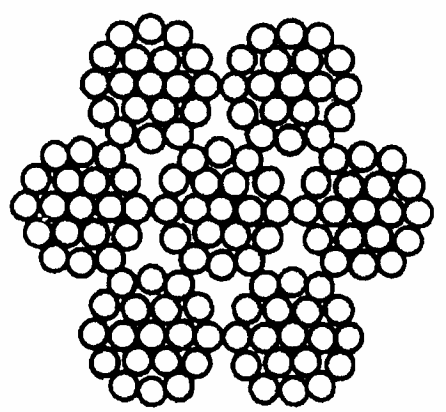

КАНАТ СТАЛЬНОЙ ДВОЙНОЙ СВИВКИ ТИПА ТК КОНСТРУКЦИИ

6 х 19 (1 + 6 + 12) + 1 х 19 (1 + 6 + 12)

СОРТАМЕНТ

Two lay steel rope, type TK, construction

6 х 19 (1 + 6 + 12) + 1 х 19 (1 + 6 + 12).

Dimensions

ГОСТ 3067-88

Список изменяющих документов

(в ред. Изменения N 1, утв. в апреле 1992 г.)

Группа В75

ОКП 12 5100, 12 5200

Срок введения

1 июля 1990 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством черной металлургии СССР.

Разработчики: Х.Н. Белалов, канд. техн. наук; Н.А. Галкина, Б.А. Игметов, канд. техн. наук; П.М. Цемошевич, Е.С. Чугунова, А.А. Титова, О.В. Ревякина.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 09.09.1988 N 3131.

3. Взамен ГОСТ 3067-74.

4. Ссылочные нормативно-технические документы

??????????????????????????????????????????????????????????????????

Обозначение НТД, на который дана ссылка ? Номер пункта

??????????????????????????????????????????????????????????????????

ГОСТ 3241-91 ? 4

5. Постановлением Госстандарта от 22.04.1992 N 428 снято ограничение срока действия.

6. Переиздание (октябрь 1996 г.) с Изменением N 1, утвержденным в апреле 1992 г. (ИУС 7-92).

1. Настоящий стандарт распространяется на стальные двойной свивки канаты с точечным касанием проволок в прядях типа ТК с металлическим сердечником.

Стандарт не распространяется на канаты, применяемые на грузоподъемных кранах.

2. Канаты подразделяются:

по назначению:

грузовые - Г;

по механическим свойствам:

марка ВК,

марка В,

марка 1;

по виду покрытия поверхности проволок в канате:

из проволоки без покрытия,

из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж;

по направлению свивки каната:

правой, левой - Л;

по сочетанию направлений свивки элементов каната:

крестовой;

по способу свивки:

нераскручивающиеся - Н,

раскручивающиеся;

по точности изготовления:

нормальной,

повышенной - Т;

по степени уравновешенности:

рихтованные - Р,

нерихтованные.

Примеры условных обозначений

Канат диаметром 8,4 мм, грузового назначения, марки 1, из проволоки без покрытия, левой крестовой свивки, нераскручивающийся, нерихтованный, нормальной точности, маркировочной группы 1770 Н/мм2 (180 кгс/мм2):

Канат 8,4-Г-1-Л-Н-1770 ГОСТ 3067-88

Канат диаметром 4,0 мм, грузового назначения, марки В, оцинкованный по группе Ж, правой крестовой свивки, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1960 Н/мм2 (200 кгс/мм2):

Канат 4-Г-В-Ж-Н-Т-1960 ГОСТ 3067-88

3. Диаметр каната и основные параметры его должны соответствовать приведенным в таблице.

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Диаметр, мм ?Расчетная?Ориенти-? Маркировочная группа Н/мм2 (кгс/мм2)

????????????????????площадь ?ровочная???????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

кана-? проволоки ?сечения ?масса ? 1570 (160) ? 1670 (170) ? 1770 (180) ? 1860 (190) ? 1960 (200) ? 2060 (210) ? 2160 (220)

та ???????????????всех ?1000 м ???????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

?цент- ?в ?проволок ?смазан- ? Расчетное разрывное усилие, Н, не менее

?ральной?слоях?в канате,?ного ?

???????????????мм2 ?каната, ???????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

?7 про- ?126 ? ?кг ?суммар- ?каната ?суммар- ?каната ?суммар- ?каната ?суммар- ?каната ?суммар- ?каната ?суммар- ?каната ?суммар- ?каната

?волок ?про- ? ? ?ное всех?в целом?ное всех?в целом?ное всех?в целом?ное всех?в целом?ное всех?в целом?ное всех?в целом?ное всех?в целом

? ?волок? ? ?проволок? ?проволок? ?проволок? ?проволок? ?проволок? ?проволок? ?проволок?

? ? ? ? ?в канате? ?в канате? ?в канате? ?в канате? ?в канате? ?в канате? ?в канате?

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

3,1 ?0,22 ?0,20 ?4,22 ?37,8 ?- ?- ?- ?- ?7440 ?5950 ?7855 ?6280 ?8270 ?6615 ?8680 ?6940 ?9095 ?7275

3,4 ?0,24 ?0,22 ?5,10 ?45,7 ?- ? ?- ?- ?8995 ?7195 ?9495 ?7595 ?9995 ?7995 ?10450 ?8360 ?10950 ?8760

3,7 ?0,26 ?0,24 ?6,07 ?54,4 ?- ?- ?- ?- ?10700 ?8560 ?11300 ?9040 ?11850 ?9480 ?12450 ?9960 ?13050 ?10400

4,0 ?0,28 ?0,26 ?7,12 ?63,9 ?- ?- ?- ?- ?12550 ?10000 ?13250 ?10600 ?13950 ?11150 ?14650 ?11700 ?15350 ?12250

4,3 ?0,30 ?0,28 ?8,26 ?74,1 ?- ?- ?- ?- ?14550 ?11600 ?15350 ?12250 ?16150 ?12900 ?16950 ?13550 ?17800 ?14200

4,6 ?0,32 ?0,30 ?9,47 ?85,0 ?14800 ?11800 ?15750 ?12600 ?16700 ?13350 ?17600 ?14050 ?18550 ?14800 ?19450 ?15550 ?20400 ?16300

5,2 ?0,36 ?0,34 ?12,15 ?109,0 ?19050 ?15200 ?20200 ?16150 ?21400 ?17100 ?22600 ?18050 ?23800 ?19000 ?25000 ?20000 ?26150 ?20900

? ? ? ? ? ? ? ? ? ? ? ? ? ? ??????????????????????????????????

5,8 ?0,40 ?0,38 ?15,17 ?136,5 ?23750 ?19000 ?25250 ?20200 ?26750 ?21400 ?28200 ?22550 ?29700 ?23750 ?31200 ?24950 ?32700 ?26150

6,2 ?0,45 ?0,40 ?16,95 ?152,0 ?26550 ?21200 ?28200 ?22550 ?29850 ?23850 ?31550 ?25200 ?33200 ?26550 ?34850 ?27850 ?36500 ?29200

7,6 ?0,55 ?0,50 ?26,41 ?237,0 ?41400 ?33100 ?43950 ?35150 ?46550 ?37200 ?49150 ?39300 ?51750 ?41400 ?54350 ?43450 ?- ?-

8,4 ?0,60 ?0,55 ?31,92 ?286,5 ?50050 ?40000 ?53150 ?42500 ?56300 ?45000 ?59400 ?47500 ?62550 ?50000 ?65650 ?52500 ?- ?-

9,2 ?0,65 ?0,60 ?37,94 ?340,5 ?59450 ?47550 ?63200 ?50550 ?66900 ?53500 ?70600 ?56450 ?74350 ?59450 ?78050 ?62400 ?- ?-

9,9 ?0,70 ?0,65 ?44,50 ?399,5 ?69750 ?55800 ?74100 ?59250 ?78450 ?62750 ?82850 ?66250 ?87200 ?69750 ?- ?- ?- ?-

10,5 ?0,75 ?0,70 ?51,80 ?465,0 ?81200 ?64950 ?86250 ?69000 ?91350 ?73050 ?96450 ?77150 ?101500 ?81200 ?- ?- ?- ?-

12,0 ?0,85 ?0,80 ?67,31 ?604,0 ?105500 ?84400 ?112000 ?89600 ?118500 ?94800 ?125000 ?100000 ?131500 ?105000 ?- ?- ?- ?-

13,5 ?0,95 ?0,90 ?85,12 ?763,5 ?133000 ?106500 ?141500 ?113000 ?150000 ?120000 ?158000 ?126500 ?166500 ?133000 ?- ?- ?- ?-

15,0 ?1,05 ?1,00 ?105,02 ?942,0 ?164500 ?131500 ?174500 ?139500 ?185000 ?148000 ?195500 ?156000 ?205500 ?164500 ?- ?- ?- ?-

16,5 ?1,15 ?1,10 ?127,01 ?1140,0 ?199000 ?159000 ?211500 ?169000 ?224000 ?179000 ?236000 ?189000 ?248500 ?199000 ?- ?- ?- ?-

? ? ? ? ? ? ? ? ? ? ? ? ?????????????????? ? ? ?

18,5 ?1,30 ?1,20 ?151,80 ?1365,0 ?238000 ?190000 ?252500 ?202000 ?267500 ?214000 ?282500 ?226000 ?297500 ?238000 ?- ?- ?- ?-

1. Канаты, разрывное усилие которых приведено слева от жирной линии, изготовляются из проволоки без покрытия и оцинкованной. При этом канаты из оцинкованной проволоки группы Ж диаметрами 12,0 - 16,5 мм маркировочной группы 1960 Н/мм2 (200 кгс/мм2) изготовляют по согласованию изготовителя с потребителем.

Канаты, разрывное усилие которых указано справа от жирной линии, изготовляют из проволоки без покрытия, по согласованию изготовителя с потребителем канаты изготовляют из оцинкованной проволоки.

2. Диаметры канатов более 10 мм округлены до целых чисел или до 0,5 мм.

3. Допускается изготовление канатов с утолщенным сердечником, при этом диаметр каната не должен выходить за пределы, установленные ГОСТ 3241.

2, 3. (Измененная редакция, Изм. N 1).

4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение - по ГОСТ 3241.
