ОписаниеИсточник публикации М.: Издательство стандартов, 1991 Примечание к документу Документ включен в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия - национальных (государственных) стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Евразийского экономического союза "О требованиях к магистральным трубопроводам для транспортирования жидких и газообразных углеводородов" (ТР ЕАЭС 049/2020) и осуществления оценки соответствия объектов технического регулирования (Решение Коллегии Евразийской экономической комиссии от 29.11.2021 N 162). Документ включен в Перечень национальных стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения технического регламента о безопасности объектов внутреннего водного транспорта и осуществления оценки соответствия (Распоряжение Правительства РФ от 29.06.2011 N 1100-р). С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 г. N 184-ФЗ. Введен в действие с 01.07.1992. Взамен ГОСТ 23338-78. Название документа "ГОСТ 23338-91. Сварка металлов. Методы определения содержания диффузионного водорода в наплавленном металле и металле шва" (утв. Постановлением Госстандарта СССР от 04.06.1991 N 783) "ГОСТ 23338-91. Сварка металлов. Методы определения содержания диффузионного водорода в наплавленном металле и металле шва"
|
- в металле шва, от 0,4 до 22
- в наплавленном металле или от 0,3 до 15 см3/100 г - в металле шва, от 0,5 до 25 см3/100 г - в наплавленном металле.
ИС NORMPROD: примечание. Взамен ГОСТ 380-88 Постановлением Госстандарта РФ от 02.06.1997 N 205 с 1 января 1998 года введен в действие ГОСТ 380-94. |
2.1.2. Материал пластины и выводных планок: для классификации сварочных материалов - сталь марок БСт3сп, ВСт3сп по ГОСТ 380; для других назначений допускается применение низкоуглеродистых и низколегированных сталей, для сварки которых предназначены испытуемые сварочные материалы.
Заготовки для изготовления пластин и выводных планок должны быть подвергнуты отжигу при температуре 650 - 670 °С в течение не менее 2 ч.
2.1.3. Пластина маркируется на нижней поверхности (по отношению к наплавленному валику).
2.1.4. Пластина и выводные планки после опиловки заусенцев и острых кромок должны быть промыты: для метода 1 - в ацетоне и спирте этиловом техническом; для метода 2 - в толуоле, затем в ацетоне и спирте этиловом техническом.
2.1.5. Пластина до наплавки валика должна быть взвешена с погрешностью, не более +/- 0,01 г.
2.1.6. Пластины и выводные планки до наплавки валика должны храниться в эксикаторе с силикагелем. Силикагель следует регенерировать при температуре 150 - 300 °С в течение 3 ч не реже одного раза в три месяца.

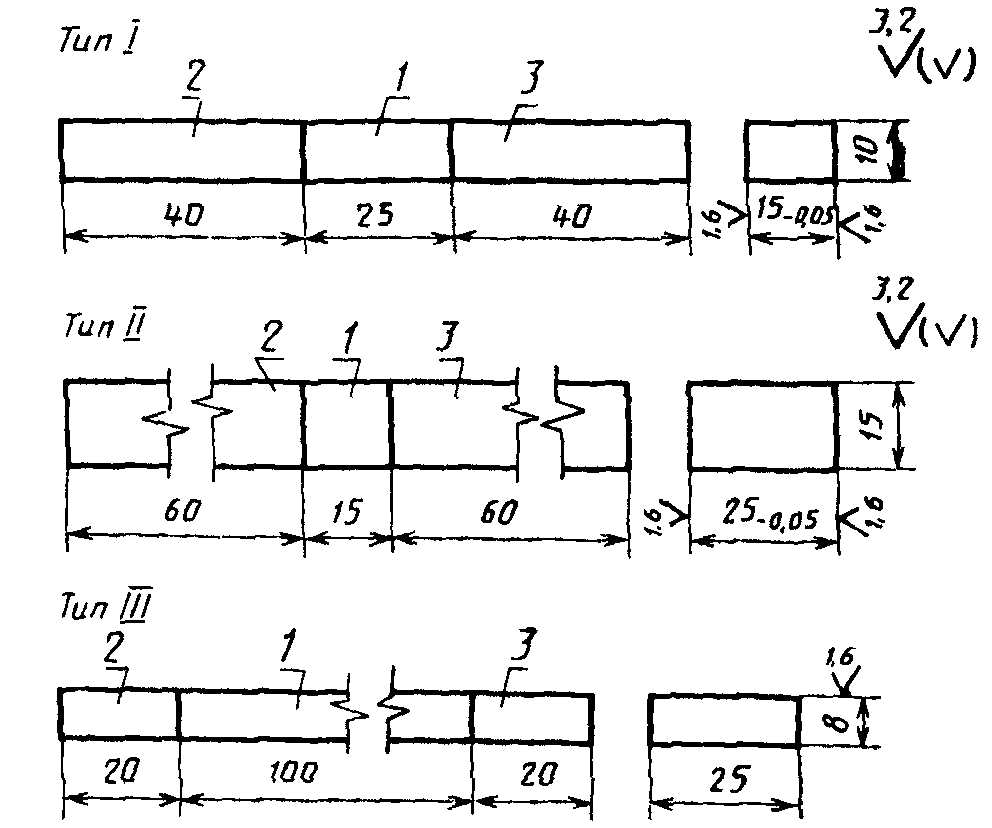

2.1.7. Заготовка типа I предназначена для испытания электродов диаметром 3 - 4 мм по методу 1, заготовка типа II предназначена для испытания электродов диаметром более 4 мм, проволок порошковых и проволок стальных сварочных по методу 1, заготовка типа III предназначена для испытания электродов диаметром 3 - 6 мм по методу 2 (черт. 5).

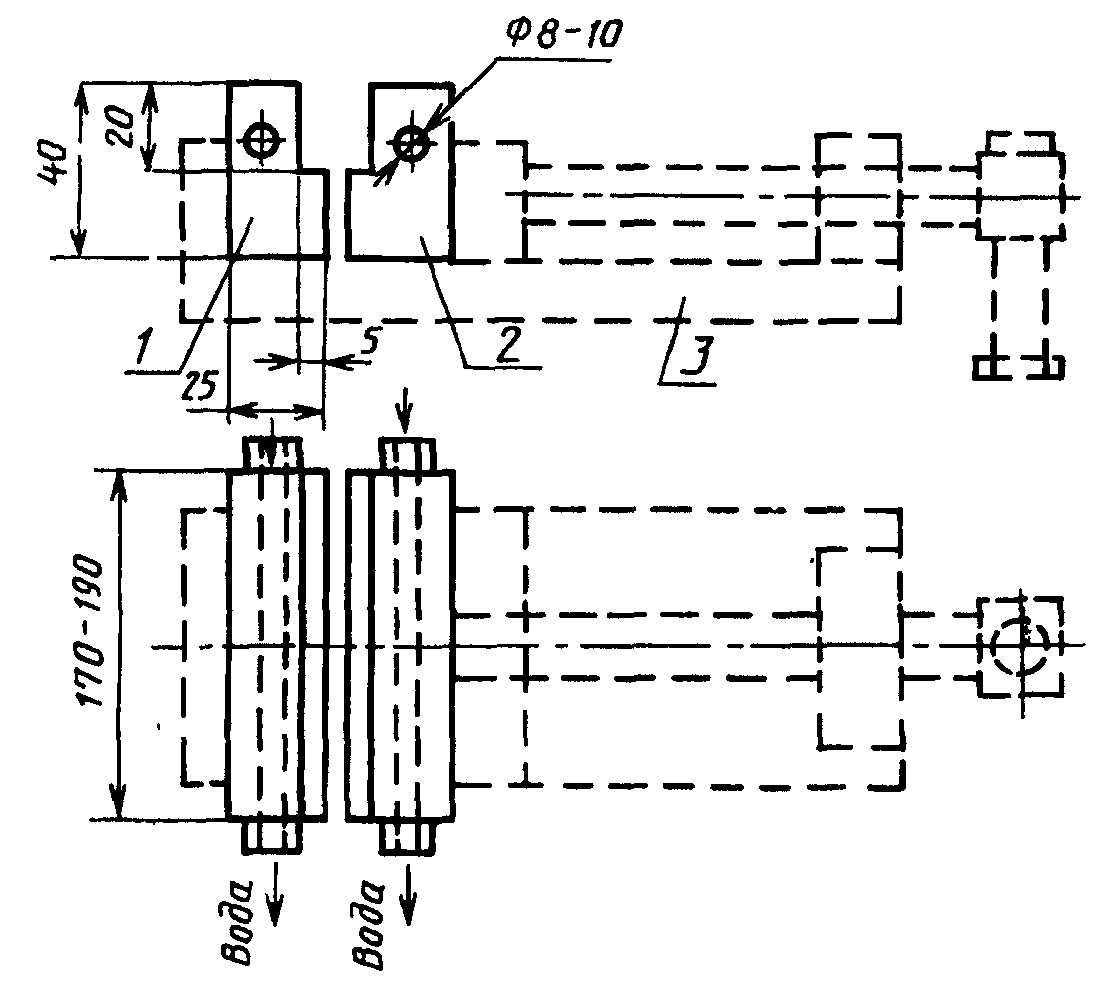

2.2.1. Для наплавки валика заготовку зажимают в приспособление для наплавки. Температура приспособления должна быть в пределах от температуры окружающей среды до температуры ее точки росы.
2.2.2. Электроды и проволоки порошковые перед наплавкой валика должны быть просушены в соответствии с требованиями нормативно-технической документации на их изготовление.
Если в нормативно-технической документации отсутствуют указания по режимам просушки, то их следует установить по согласованию изготовителя с потребителем сварочного материала, исходя из вида покрытия или сердечника порошковой проволоки.
2.2.3. Род и полярность тока при наплавке валика должны соответствовать требованиям эксплуатационной документации изготовителя сварочного материала, среднее значение тока должно составлять 90% его максимальной величины для электродов и 80% - для порошковых и стальных сварочных проволок.
2.2.4. При наплавке валика покрытыми электродами линейную скорость наплавки следует установить из условия расплавления от 12 до 13 см длины электрода при наплавке 10 см длины валика.
Примечание. При применении электродов, содержащих в покрытии железный порошок, длина расплавленной части электрода на единицу длины наплавляемого валика должна быть пропорционально уменьшена в соответствии с выходом наплавленного металла для испытуемой марки электродов.
2.2.5. При наплавке валика порошковыми и стальными сварочными проволоками режимы сварки следует установить из условия получения валика шириной не более 22 мм, высотой не более 6 мм, погонной энергии при наплавке не более 3 кДж/мм.
2.2.6. При наплавке валика его начало и конец следует выполнять на выводных планках.
2.2.7. Поперечные колебания конца электрода или проволоки во время наплавки не допускаются.
2.2.8. Наплавка нескольких заготовок образцов одним электродом не допускается.
2.2.9. Наплавку валика следует проводить при абсолютной влажности воздуха 10 - 15 г/м3 (относительная влажность воздуха от 60 до 90% при 20 °С).
2.3.1.1. После наплавки валика вынуть заготовку из приспособления для сварки, погрузить в воду с температурой не более 10 °С. Объем воды должен быть не менее 8 дм3. После охлаждения в воде не более чем через 3 с заготовку поместить в спирт или ацетон, смешанные с твердой углекислотой или в жидкий азот.
2.3.1.2. Отделить выводные планки после охлаждения заготовки в охлаждающей жидкости в течение не менее 5 мин. Удалить шлак, брызги, зачистить поверхность образца со всех сторон металлической щеткой. Время пребывания образца вне охлаждающей жидкости для выполнения этих операций не должно превышать 15 с. Для продолжения обработки образца погрузить его в охлаждающую жидкость на время не менее 2 мин. Зачищенный образец хранить в охлаждающей жидкости до анализа: не более 3 мес в жидком азоте, в остальных жидкостях не более 3 суток.
2.3.2. Метод 2
2.3.2.1. После наплавки валика вынуть заготовку из приспособления для сварки, погрузить в воду с температурой не более 10 °С. Объем воды должен быть не менее 8 дм3.
2.3.2.2. Отделить выводные планки. Удалить шлак, брызги, зачистить поверхность образца со всех сторон металлической щеткой. Щетку при зачистке следует окунать в воду.
2.3.2.3. После зачистки образец следует взять щипцами и последовательно промыть в этиловом техническом спирте, ацетоне и в эфире по 8 - 10 с.
При промывке спиртом образец необходимо протирать бязью. Расход каждой из жидкостей не менее 100 см3 на четыре образца.
2.3.2.4. Промытый образец необходимо со всех сторон осушить от остатков растворителей в потоке горячего воздуха над электроплиткой мощностью не менее 1 кВт с закрытой спиралью на расстоянии 10 - 15 мм от поверхности плитки.
2.3.2.5. Последовательность выполнения операций по обработке образцов после наплавки и время их выполнения приведена в таблице.
??????????????????????????????????????????????????????????????????
Наименование операции ? Время, с
???????????????????????
? метод 1 ? метод 2
??????????????????????????????????????????????????????????????????
Удаление составного образца из ?5 ?5
приспособления после сварки, не более ? ?
Охлаждение составного образца в воде ?10 - 15 ?10 - 15
Охлаждение составного образца в охлаж- ?300 ?-
дающей жидкости, не менее ? ?
Удаление выводных планок, чистка образ- ?Согласно ?30
ца, не более ?требованиям ?
?п. 2.3.1.2 ?
Промывка образца перед анализом ?20 - 25 ?16 - 20
Просушка образца, не более ?- ?30
Протирка образца, не более ?20 ?-
Помещение образца в реакционную камеру, ?10 ?-
не более ? ?
Промывка камеры с образцом от воздуха ?15 - 30 ?-
газом-носителем ? ?
Помещение образца в колбу, не более ?- ?5
Откачка воздуха из колбы до вакуума 2,7 - ?- ?60-70
-2 ? ?
4,0 Па [(2 - 3) х 10 мм рт. ст.] ? ?
2.3.2.6. Образцы, выполненные с обрывом дуги при наплавке валика, а также имеющие трещины, свищи, поры, шлаковые включения и раковины не принимаются к анализу по методам 1 и 2.
2.3.2.7. Образцы, обработанные с превышением времени выполнения операций, не принимаются к анализу по методам 1 и 2.

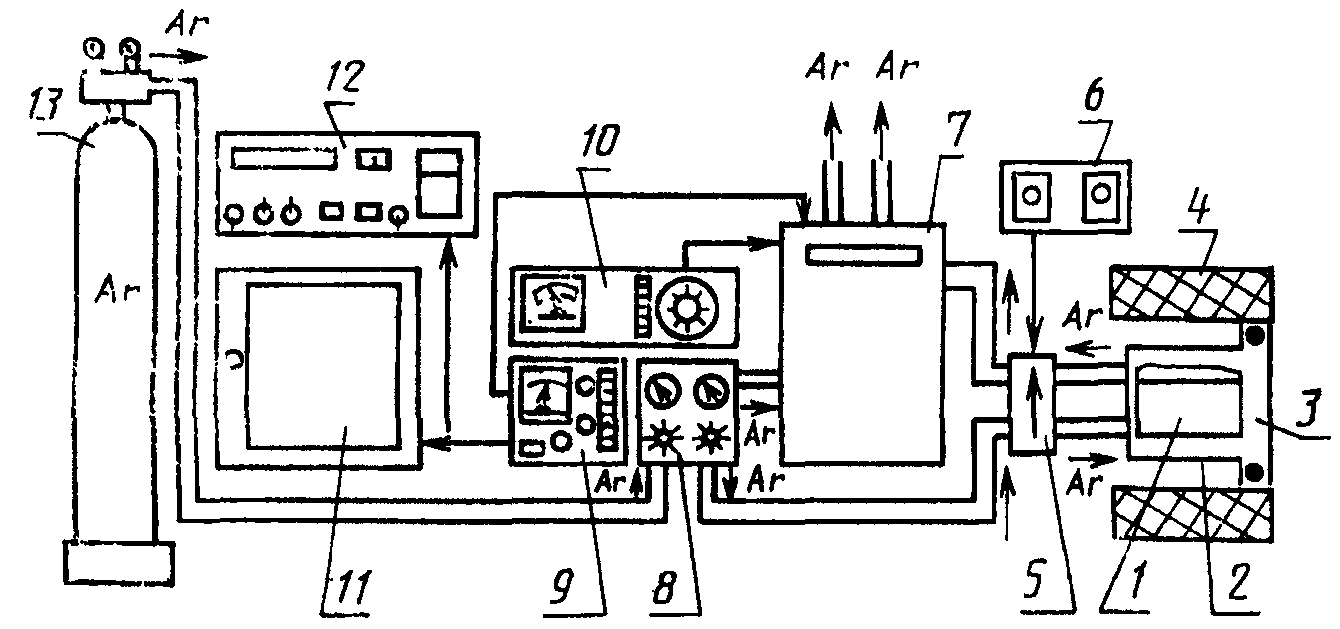

Описание работы с прибором ОБ 2144, в котором используется хроматограф ЛХМ-80 с одной камерой (черт. 1).
3.1.1. С помощью редуктора на баллоне 13 установить давление аргона на входе в прибор от 0,49 до 0,68 МПа (5 - 7 кгс/см2).
3.1.2. Подать электропитание на прибор и установить на блоке регулятора температуры 10: температуру детектора по теплопроводности 40 °С, температуру хроматографических колонок 50 °С;
установить на блоке подготовки детектора по теплопроводности 9 ток детектора 60 мА;
подать электропитание на потенциометр 11 и интегратор 12;
подать электропитание на печь 4 с камерой 2 и установить температуру нагрева 150 °С.
3.1.3. После прогрева прибора и печи с камерой в течение 50 - 60 мин снять крышку камеры 3.
3.1.4. Вынуть образец из охлаждающей жидкости. Промыть образец в спирте с начальной температурой от 20 до 35 °С (объем спирта 180 - 200 см3, из условия расхода 5 см3 спирта на один образец) с применением тампона из бязи, протереть насухо бязью, поместить в камеру 2, закрыть крышку камеры 3.
3.1.5. Сразу после закрытия крышки 3 промыть газом-носителем аргоном камеру 2 с образцом от воздуха, включив с помощью блока управления 6 электромагнитный переключатель газа 5 на 25 - 30 с.
3.1.6. В процессе дегазации образца отбор проб газа выполнять через 5 - 20 мин (цикл накопления водорода) в течение 25 - 30 с (цикл отбора водорода), управляя работой переключателя газа 5 с помощью блока управления 6 в ручном или автоматическом режиме.
Интегратор измеряет площади пиков
в мкВ х с, пропорциональные пробам водорода, полученные в каждом цикле накопления и отбора водорода, выдает результат на световое табло и регистрирует на бумажной ленте с помощью цифропечатающего устройства.
в мкВ х с, пропорциональные пробам водорода, полученные в каждом цикле накопления и отбора водорода, выдает результат на световое табло и регистрирует на бумажной ленте с помощью цифропечатающего устройства.3.1.7. Длительность анализа образцов типа I составляет 1,0 - 2,5 ч, длительность анализа образцов типа II составляет 2,0 - 2,5 ч.
Момент окончания анализа устанавливается по величине выходного сигнала. Площадь пика при последнем отборе пробы газа из камеры, собранного в течение 15 мин, должна составлять не более 2% суммы предыдущих площадей пиков.
3.1.8. После окончания анализа отключить автоматический режим работы электромагнитного переключателя газа 5. Открыть крышку камеры 3, вынуть образец 1.
3.1.9. Взвесить образец после охлаждения до комнатной температуры с погрешностью не более +/- 0,01 г.

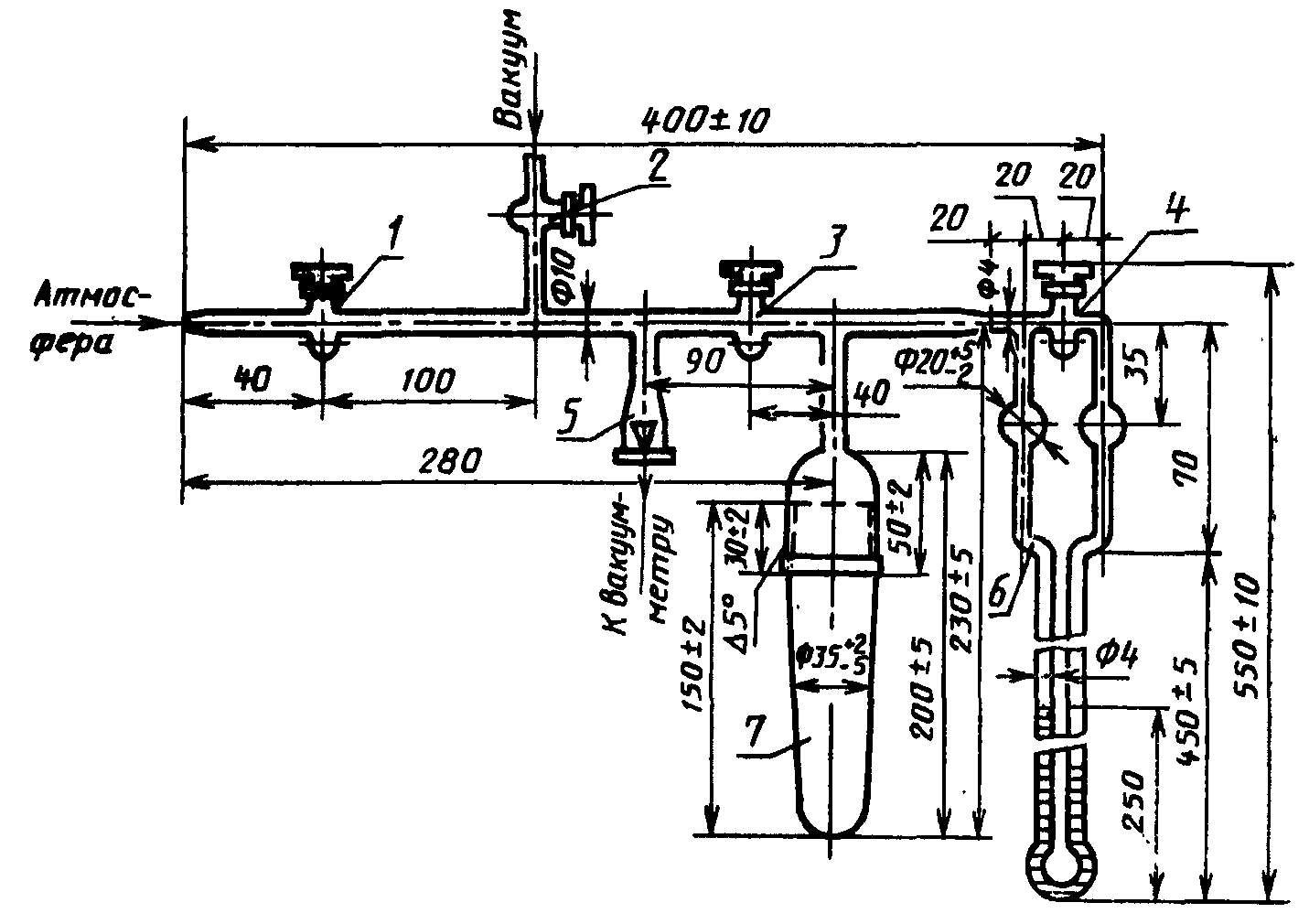

3.2.1. Для подготовки прибора (черт. 2) проверить его герметичность, для чего необходимо: создать вакуум в приборе, равный 0,8 - 1,0 Па [(6 - 8) х
мм рт. ст.] при открытых кранах 4, 3, 2 и закрытом кране 1 (черт. 2). Закрыть кран 2 и открыть кран 1. Снять нижнюю часть колбы 7.
мм рт. ст.] при открытых кранах 4, 3, 2 и закрытом кране 1 (черт. 2). Закрыть кран 2 и открыть кран 1. Снять нижнюю часть колбы 7.3.2.2. Поместить образец в нижнюю часть колбы и подсоединить ее к прибору. Вакуумировать прибор с образцом до давления не более 2,7 Па (2 х
мм рт. ст.) при открытых кранах 4, 3, 2 и закрытом кране 1 за время 60 - 70 с. При достижении указанного вакуума закрыть одновременно краны 4 и 3, затем кран 2. Выдержать прибор с образцом в вакуумированном состоянии в течение 5 сут при комнатной температуре.
мм рт. ст.) при открытых кранах 4, 3, 2 и закрытом кране 1 за время 60 - 70 с. При достижении указанного вакуума закрыть одновременно краны 4 и 3, затем кран 2. Выдержать прибор с образцом в вакуумированном состоянии в течение 5 сут при комнатной температуре.3.2.3. После 5 сут выдержки записать разность уровней жидкости в манометре прибора с погрешностью до +/- 0,5 мм. При снятии показаний манометра должна быть измерена температура воздуха в помещении на расстоянии не более 1,0 м от измерительных приборов с погрешностью не более +/- 0,5 °С. Открыть краны 4, 3, 1, снять нижнюю часть колбы, вынуть образец, закрыть кран 1. Подсоединить нижнюю часть колбы к прибору, открыть кран 2 и вакуумировать прибор до давления не более 1,0 Па (8 х
мм рт. ст.), закрыть кран 2.
мм рт. ст.), закрыть кран 2.Прибор без образца следует держать в вакуумированном состоянии.
3.2.4. Определить массу образца (
) с погрешностью не более +/- 0,01 г.
) с погрешностью не более +/- 0,01 г.3.3.1. Изготовить и протравить шлиф поперечного сечения образца для определения границы проплавленного шва. Фотографически или репродуцированием контуров образца и шва на кальку получить изображение поперечного сечения образца с линейным увеличением не менее 4. В соответствии с черт. 6 нанести линию, разделяющую изображение наплавленного и проплавленного металла. Вырезать и определить массу бумаги, изображающую площадь наплавленного металла
и металла шва
. Взвешивание на аналитических весах выполнить с погрешностью не более +/- 0,001 г.
и металла шва . Взвешивание на аналитических весах выполнить с погрешностью не более +/- 0,001 г.Поперечное сечение образца
- площадь наплавленного металла;
- площадьпроплавленного металла;
- площадь шва,
- площадь шва,а-а - линия, разделяющая наплавленный и проплавленный металл
Черт. 6
3.3.2. Определить массу
и
в каждом из трех сечений для образца типов I, III (поверхности излома образцов и выводных планок и середина образца; двух сечений для образца типа II - поверхности излома образцов и выводных планок).
и в каждом из трех сечений для образца типов I, III (поверхности излома образцов и выводных планок и середина образца; двух сечений для образца типа II - поверхности излома образцов и выводных планок).4.1. Массу наплавленного металла (
) г, вычисляют по формуле
) г, вычисляют по формуле
, (1)где
- масса пластины после наплавки, г;
- масса пластины после наплавки, г;
- масса пластины, г.4.2. Определение объема выделившегося водорода
4.2.1. Метод 1
Объем выделившегося водорода (
), см3, вычисляют по формуле
), см3, вычисляют по формуле
; (2)где
- сумма площадей пиков
, мкВ х с;
- сумма площадей пиков , мкВ х с;
- функция преобразования, см3/мкВ х с, определяемая в соответствии с Приложением 1.В полученном значении
оставляют три значащие цифры.
оставляют три значащие цифры.4.2.2. Метод 2
Объем выделившегося водорода (
), см3, вычисляют по формуле
), см3, вычисляют по формуле
, (3)где
- температура воздуха в помещении в момент снятия показаний манометра, °С;
- температура воздуха в помещении в момент снятия показаний манометра, °С;
- объем колбы, см3;
- объем образца после сварки, см3, по формуле
, (4)где 7,85 - плотность низкоуглеродистой стали, г/см3;
- разность уровней жидкости в манометре, см;
- холостая поправка прибора.
и
определяются для каждого конкретного прибора согласно
в расчете учитывается с положительным знаком.4.3. Содержание диффузионного водорода, отнесенного к 100 г наплавленного металла
, см3, вычисляют по формуле
, см3, вычисляют по формуле
. (5)4.4. Содержание диффузионного водорода, отнесенное к 100 г металла шва
, см3, вычислить по формуле
, см3, вычислить по формуле
, (6)где
- среднее арифметическое отношение масс наплавленного металла и металла шва в сечении анализируемого образца, определяемое по формуле
- среднее арифметическое отношение масс наплавленного металла и металла шва в сечении анализируемого образца, определяемое по формуле
, (7)где
- число сечений.
- число сечений.4.5. Перевод содержания диффузионного водорода из см3/100 г в концентрацию массовую
выполняется по формуле
выполняется по формуле
. (8)4.6. Для испытания одной партии сварочного материала необходимо выполнить по методу 1 три параллельных опыта, по методу 2 - четыре параллельных опыта.
4.7. Измерение содержания диффузионного водорода в наплавленном металле (металле шва) по методу 1 выполняется с относительной погрешностью +7% при доверительной вероятности Р = 0,95 в указанном диапазоне измеряемых значений.
4.8. Измерение содержания диффузионного водорода в наплавленном металле (металле шва) по методу 2 выполняется с относительной погрешностью +/- 5% в указанном диапазоне измеряемых значений.
4.9. Контроль точности результатов анализа осуществляется периодической поверкой приборов для измерения объема выделившегося водорода в соответствии с Приложениями 1 и 2.
4.10. Результат измерения содержания водорода представляют в следующей форме
, (9)где
- среднее арифметическое параллельных опытов;
- среднее арифметическое параллельных опытов;
- относительное среднее квадратическое отклонение, определяемое в соответствии с Приложением 3;
- число параллельных опытов.Обязательное
ОБ 2456 ДЛЯ ИЗМЕРЕНИЯ ОБЪЕМА ДИФФУЗИОННОГО ВОДОРОДА
ПО МЕТОДУ 1
1. Средства измерения, вспомогательные устройства и материалы, необходимые для градуировки прибора:
поверочная газовая смесь (ПГС) аргона и водорода по нормативно-технической документации, с объемной долей водорода от 10 до 25%;
шприц для набора пробы ПГС и ввода в камеру (черт. 7);
Шприц и схема набора проб ПГС с различного объема
1 - стеклянная часть шприца - бюретка типа 6-2-2 ГОСТ 20292;
2 - головка шприца; 3 - эпоксидный клей; 4 - поршень
весы лабораторные ВЛДП-200 по НТД;
шприц медицинский (типа "Рекорд"), емкостью 1 - 5 мл по нормативно-технической документации;
игла инъекционная 04 х 25 по ГОСТ 25377;
трубка резиновая
6 - 10 мм;
6 - 10 мм;емкость стеклянная 200 - 400 см3;
глицерин по ГОСТ 6259;
секундомер СОС пр2б-2 по НТД;
барометр БАММ-1 по НТД;
термометр по ГОСТ 28498-90;
спирт-ректификат по ГОСТ 5962, при 20 °С
= 0,79 мг/мм3.
= 0,79 мг/мм3.2. Определение функции преобразования (К) заключается в установлении зависимости между объемом водорода
, измеряемом в см3 (мм3) и приведенном к температуре 0 °С и давлению 101,3 кПа (760 мм рт. ст.) и площадью пика S. Для этого пробу ПГС заданного объема, содержащую известную долю водорода, с помощью шприца вводят в камеру, затем газом-носителем проба вымывается и транспортируется в хроматограф, где происходит детектирование водорода. Измерение площади пика осуществляется интегратором.
, измеряемом в см3 (мм3) и приведенном к температуре 0 °С и давлению 101,3 кПа (760 мм рт. ст.) и площадью пика S. Для этого пробу ПГС заданного объема, содержащую известную долю водорода, с помощью шприца вводят в камеру, затем газом-носителем проба вымывается и транспортируется в хроматограф, где происходит детектирование водорода. Измерение площади пика осуществляется интегратором.3. Градуировка шприца для набора пробы ПГС и ввода ее в камеру (в дальнейшем - шприца)
3.1. Ввести до упора поршень в шприц и взвесить шприц с иглой пять раз в течение 30 мин.
3.2. Совместить заданную часть поршня (указана стрелкой на черт. 7) с ближайшим делением на стеклянной части шприца, выдвинув поршень шприца, и определить массу шприца со спиртом при этой установке поршня. Для заполнения шприца спиртом снять (если была надета) иглу с головки шприца, медицинским шприцем набрать из стеклянной емкости этиловый спирт, ввести спирт отдельно в шприц и снятую иглу, после чего надеть на головку шприца, не допустив пузырьков воздуха внутри заполненного объема. Удалить капли спирта с поверхности шприца и взвесить шприц.
3.3. Аналогичные взвешивания шприца со спиртом произвести, выдвинув поршень на 0,2 мл, 0,4 мл, 0,6 мл, 0,8 мл, 1,0 мл по отношению к положению поршня по п. 3.2.
3.4. Каждый опыт по пп. 3.2 и 3.3 выполнить по пять раз, вновь заполняя шприц и иглу спиртом.
Взвешивание выполнить на весах ВЛДП-200 с погрешностью не более +/- 0,001 г.
3.5. Определить среднее арифметическое значение массы сухого шприца и шприца со спиртом в каждом положении поршня -
.
.3.6. Определить вместимости шприца (
), см3, по формуле
), см3, по формуле
где
- номер вместимости (1, 2, 3, 4, 5);
- номер вместимости (1, 2, 3, 4, 5);
- среднее арифметическое значение массы шприца со спиртом;
- среднее арифметическое значение массы сухого спирта.Полученные значения
округлить до двух значащих цифр.
округлить до двух значащих цифр.4. Выполнение опытов для определения функции преобразования
4.1. Включить прибор и установить рабочие параметры в соответствии с пп. 3.1.1, 3.1.2 настоящего стандарта, не включая печь для нагрева камеры. Прибор готов к выполнению опытов через 1 ч.
4.2. С помощью редуктора подать ПГС из баллона через резиновую трубку в мензурку емкостью 200 - 400 см3, заполненную глицерином до высоты 20 - 50 мм (черт. 8). Установить расход ПГС 1 - 2 л/ч и пропускать ее не менее 1 ч перед проведением опытов.
Схема устройства для набора ПГС в шприц
1 - трубка резиновая; 2 - стеклянная емкость; 3 - глицерин
Черт. 8
4.3. Вложить в камеру дегазированный образец (образец, полученный в соответствии с требованиями пп. 2.1, 2.2 и 2.3.1 настоящего стандарта, исключая хранение образца в охлаждающей жидкости, и находившийся при комнатной температуре более семи суток). Закрыть камеру крышкой с резиновой мембраной, предназначенной для ввода проб газа в камеру с помощью шприца.
4.4. Промыть камеру с образцом газом-носителем в течение 30 - 40 °С. Повторить эту операцию трижды, следить за удалением воздуха из камеры по уменьшению пиков кислорода и азота воздуха на потенциометре.
4.5. Для набора пробы ПГС в шприц следует ввести поршень до упора в шприц, проколоть резиновую трубку, по которой подается ПГС, плавно набрать 200 - 300 мм3 ПГС и плавно вытолкнуть. Повторить эту операцию, не вынимая иглы шприца из прокола, 3 - 4 раза. Набрать на 100 мм3 ПГС больше заранее намеченного объема, плавно вынуть шприц.
4.6. Не более чем через 15 с пробу ПГС ввести внутрь реакционной камеры. Для этого необходимо вытолкнуть избыточную часть ПГС, проколоть мембрану в крышке камеры 3 и плавно вытолкнуть пробу ПГС в камеру. Не вынимая шприца набрать 100 - 200 мм3 газа из камеры и вытолкнуть в камеру. Эту операцию повторить 3 - 4 раза. Вынуть шприц.
4.7. Промыть камеру с введенной пробой ПГС газом-носителем. Потенциометр зарегистрирует пик водорода, интегратор его площадь.
4.8. В соответствии с пп. 4.5, 4.6, 4.7 выполнить измерения площади пиков при вводе проб ПГС шприцем объемами
и зарегистрировать соответствующие им площади
. Измерения для каждого значения вместимости повторить по пять раз.
и зарегистрировать соответствующие им площади . Измерения для каждого значения вместимости повторить по пять раз.4.9. Измерить температуру t окружающей среды с погрешностью не более +/- 0,5 °С и давление Р окружающей среды с погрешностью не более +/- 0,2 кПа.
5. Вычисление функции преобразования газоанализатора
5.1. Определить объем водорода
, см3, приведенный к 0 °С и 101,3 кПа, для каждой вместимости шприца
- по формуле
, см3, приведенный к 0 °С и 101,3 кПа, для каждой вместимости шприца - по формуле
.5.2. Определить среднее арифметическое значение площади пика
мкВ х с по формуле
мкВ х с по формуле
,где
- номер вместимости;
- номер вместимости;
- номер измерения.5.3. Методом наименьших квадратов определить функцию преобразования (
) с размерностью см3/мкВ х с по формуле
) с размерностью см3/мкВ х с по формуле
Полученное значение
округлить до двух значащих цифр.
округлить до двух значащих цифр.Обязательное
ДЛЯ ИЗМЕРЕНИЯ ОБЪЕМА ДИФФУЗИОННОГО ВОДОРОДА
ПО МЕТОДУ 2
1. Устройство прибора
1.1. Прибор (см. черт. 2) должен быть изготовлен из молибденового стекла. Рекомендуемая толщина стенок прибора около 2 мм.
1.2. Объем измерительной колбы и трубок от крана 3 до капилляра манометра должен составлять 150 - 160 см3.
1.3. В приборе допускается применять только вакуумные краны.
1.4. Вакуумные уплотнения следует осуществлять только смазкой Рамзая. При необходимости смазку следует удалять четыреххлористым углеродом по ГОСТ 20288 и эфиром.
1.5. Величину вакуума следует измерять термопарноионизационным вакуумметром.
1.6. Манометр прибора необходимо заполнить 2 - 3 см3 вакуумированного масла-дибутилфталата по ГОСТ 8728. Манометр должен быть снабжен шкалой с ценой деления 1 мм. Длина шкалы должна быть 400 - 500 мм.
1.7. Разрежение в приборе следует создавать форвакуумным насосом, который должен иметь производительность не менее 50 дм/мин.
2. Подготовка прибора к работе
2.1. Внутренняя поверхность прибора и капиллярного манометра должна быть тщательно промыта этиловым спиртом по ГОСТ 18300.
Расход этилового спирта должен составлять не менее 100 см3 на четыре прибора.
2.2. Прибор следует проверить на вакуумную плотность в следующей последовательности:
создать вакуум, равный 0,8 - 1,0 Па [(6 - 8) х
мм рт. ст.] при открытых кранах 4, 3, 2 и закрытом кране 1;
мм рт. ст.] при открытых кранах 4, 3, 2 и закрытом кране 1;закрыть последовательно краны 2 и 3 и оставить прибор под вакуумом на 5 сут.
Прибор считать вакуумно-плотным, готовым к работе, если после выдержки в течение 5 сут давление в приборе при открытом кране 3 составляет не более 13 Па (1 х
мм рт. ст.).
мм рт. ст.).2.3. Прибор, приведенный в рабочее состояние, необходимо содержать под вакуумом (краны 3, 1 и 2 закрыты, кран 4 открыт).
2.4. Подготовку прибора к работе после длительного (более 2 мес) перерыва следует проводить в соответствии с требованиями пп. 2.1, 2.2.
3. Градуировка прибора
3.1. Объем измерительной колбы и трубок от крана 3 до капилляров манометра следует измерить заполнением дистиллированной водой с погрешностью до +/- 0,2 см3.
3.2. Определение холостой поправки прибора
3.2.1. У прибора, приведенного в рабочее состояние, должна быть определена холостая поправка. Измерение холостой поправки следует проводить выдержкой прибора под вакуумом в течение 5 сут с помещенным внутрь прибора балластным объемом 20 - 25 см3 из стекла или коррозионностойкой стали, имитирующей образец.
3.2.2. Балластный объем перед укладкой в прибор следует тщательно промыть этиловым спиртом по ГОСТ 18300 и вакуумировать в приборе в течение 5 ч при разрежении, равном 0,8 - 1,0 Па [(6 - 8) х
мм рт. ст.], краны 2, 4, 3 открыты, кран 1 закрыт, форвакуумный насос должен непрерывно работать.
мм рт. ст.], краны 2, 4, 3 открыты, кран 1 закрыт, форвакуумный насос должен непрерывно работать.3.2.3. После откачки прибора в течение 5 ч прибор следует подготовить для измерения холостой поправки:
закрыть кран 2, открыть кран 1 (краны 4 и 3 открыты) и выдержать в таком состоянии в течение 60 с;
закрыть кран 1, открыть кран 2 (краны 4 и 3 открыты). Вакуумировать прибор в течение 60 с;
закрыть краны 4, 3, 2 последовательно;
выдержать прибор в течение 5 сут, зарегистрировать изменение давления
- которое имеет отрицательное значение.
- которое имеет отрицательное значение.Обязательное
РЕЗУЛЬТАТА ИЗМЕРЕНИЯ СОДЕРЖАНИЯ ДИФФУЗИОННОГО
ВОДОРОДА ПРИ КОНТРОЛЕ ПАРТИИ СВАРОЧНОГО МАТЕРИАЛА
(МЕТОДЫ 1 И 2)
1. Для существующей технологии изготовления сварочного материала выполнить число параллельных измерений 15 < n < 50 содержания диффузионного водорода.
) по формуле
где
- число измерений;
- число измерений;
- результат отдельного измерения;
- среднее арифметическое результата измерения, определяемое по формуле
.
) измерения в процентах по формуле
.Полученное значение
округлить до двух значащих цифр.
округлить до двух значащих цифр.4. При изменении технологии изготовления сварочного материала определять величину относительного отклонения измерения содержания водорода в соответствии с пп. 2, 3.
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/12/gost_28725.html
На правах рекламы:
|
© Антон Серго, 1998-2026.
|
Разработка сайта |
|
