ГОСТ 31.2031.01-91. Межгосударственный стандарт. Приспособления сборно-разборные переналаживаемые для сборки деталей под сварку. Типы, параметры и размеры

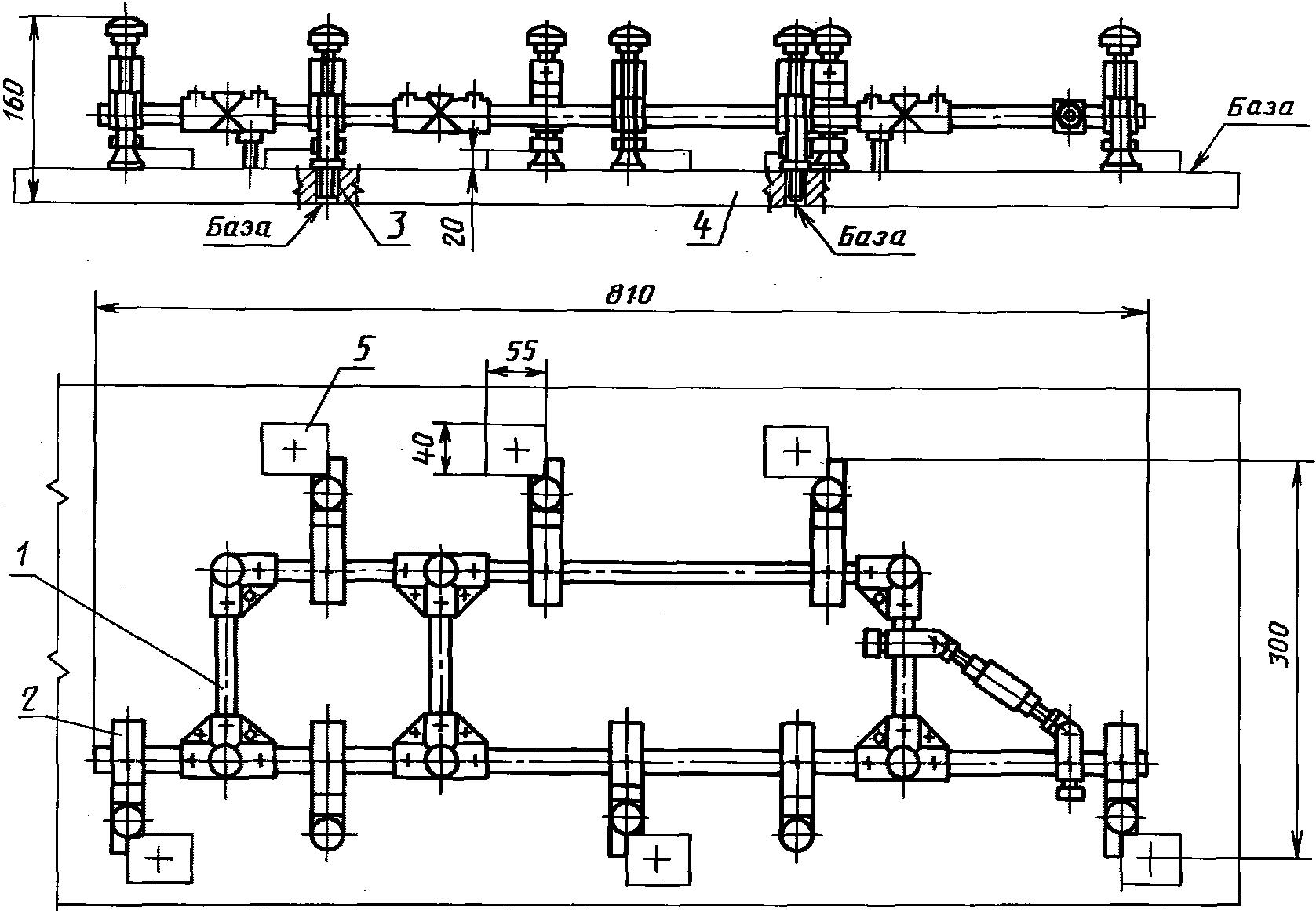

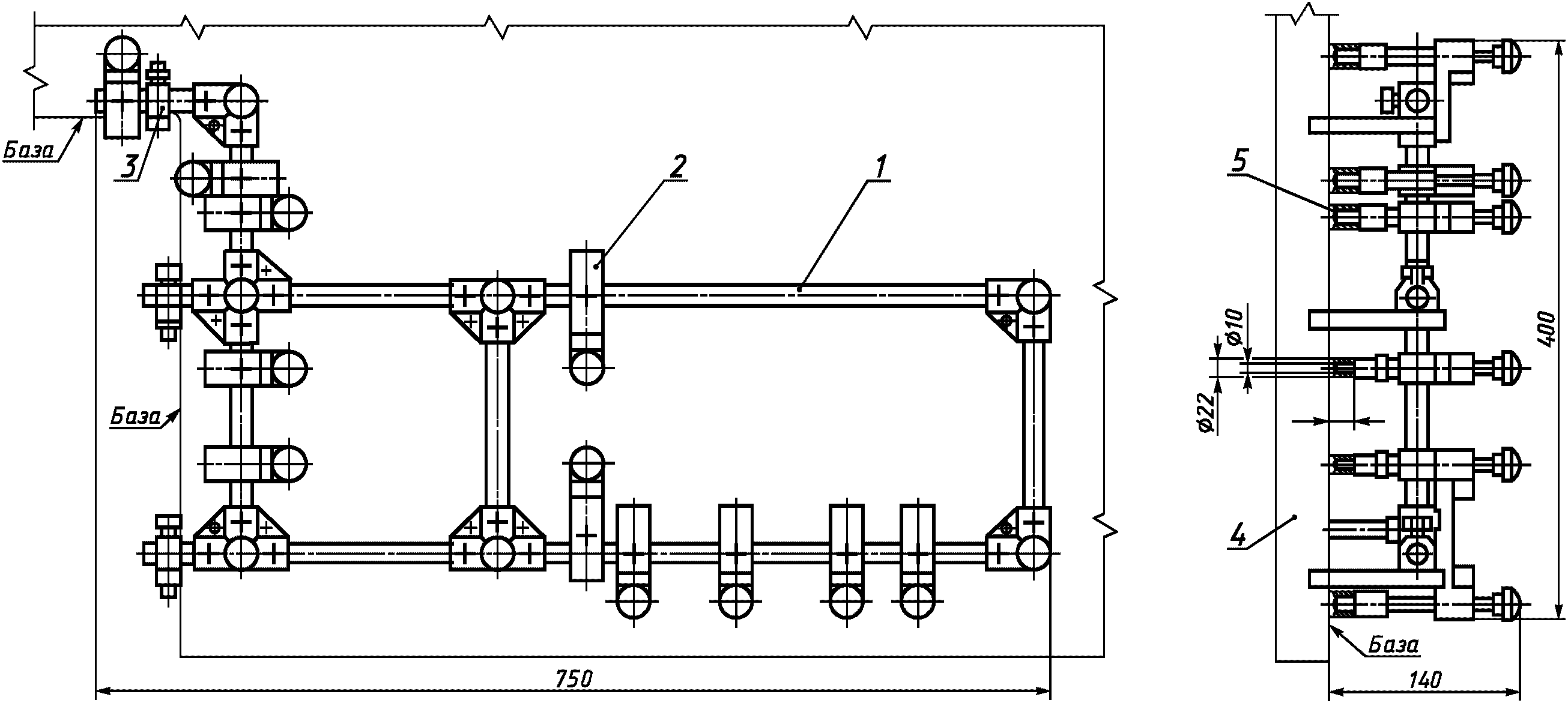

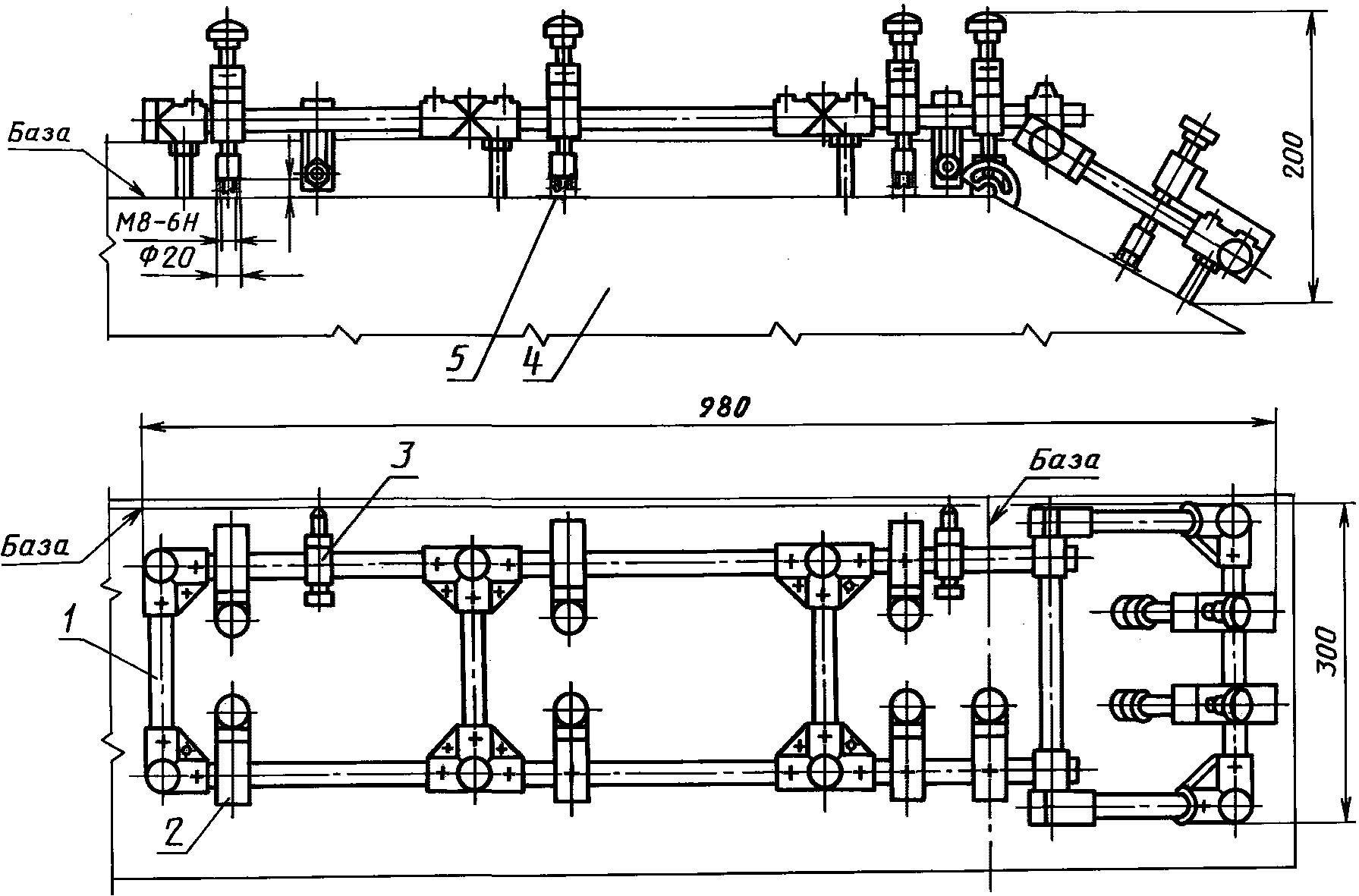

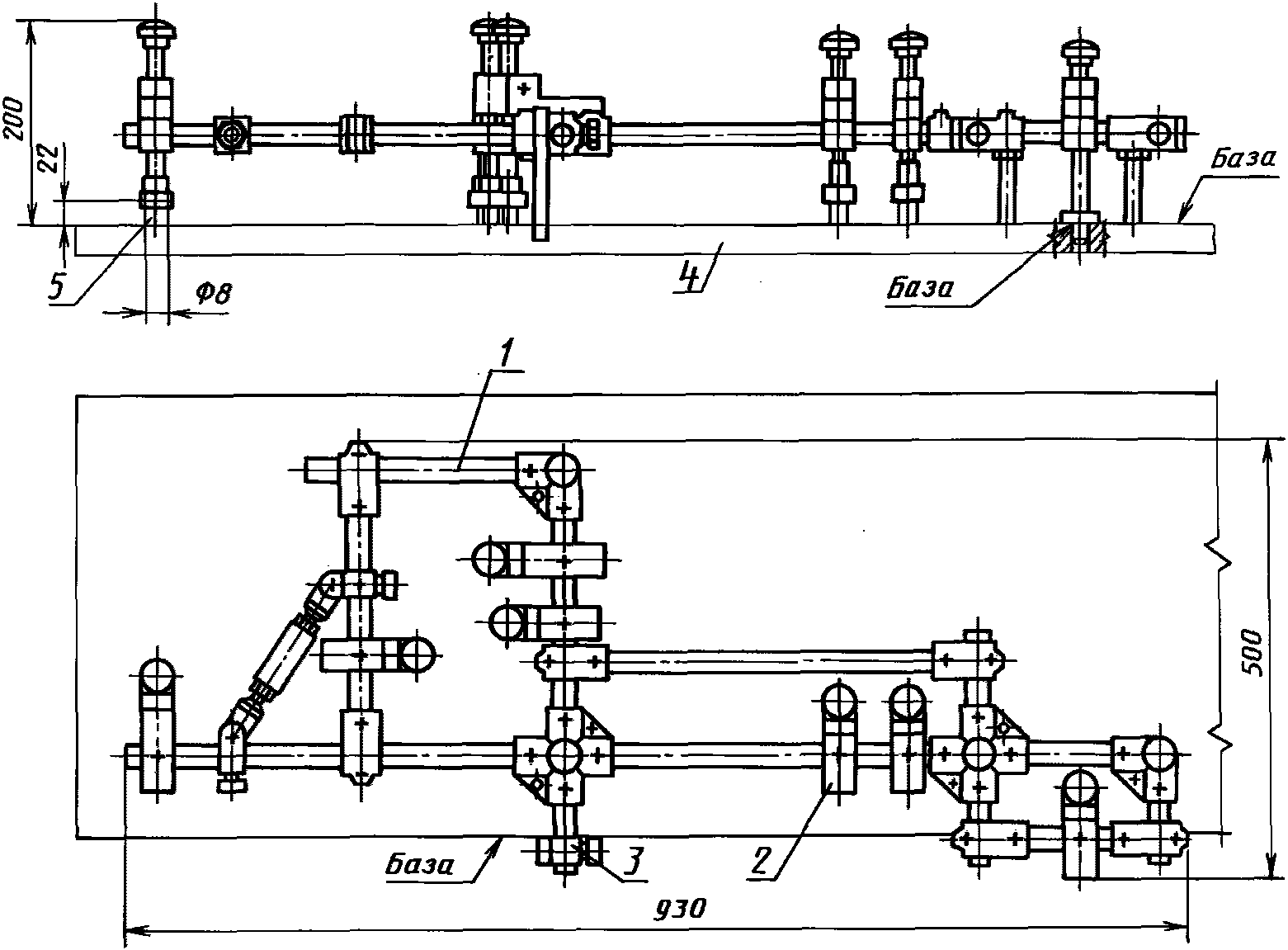

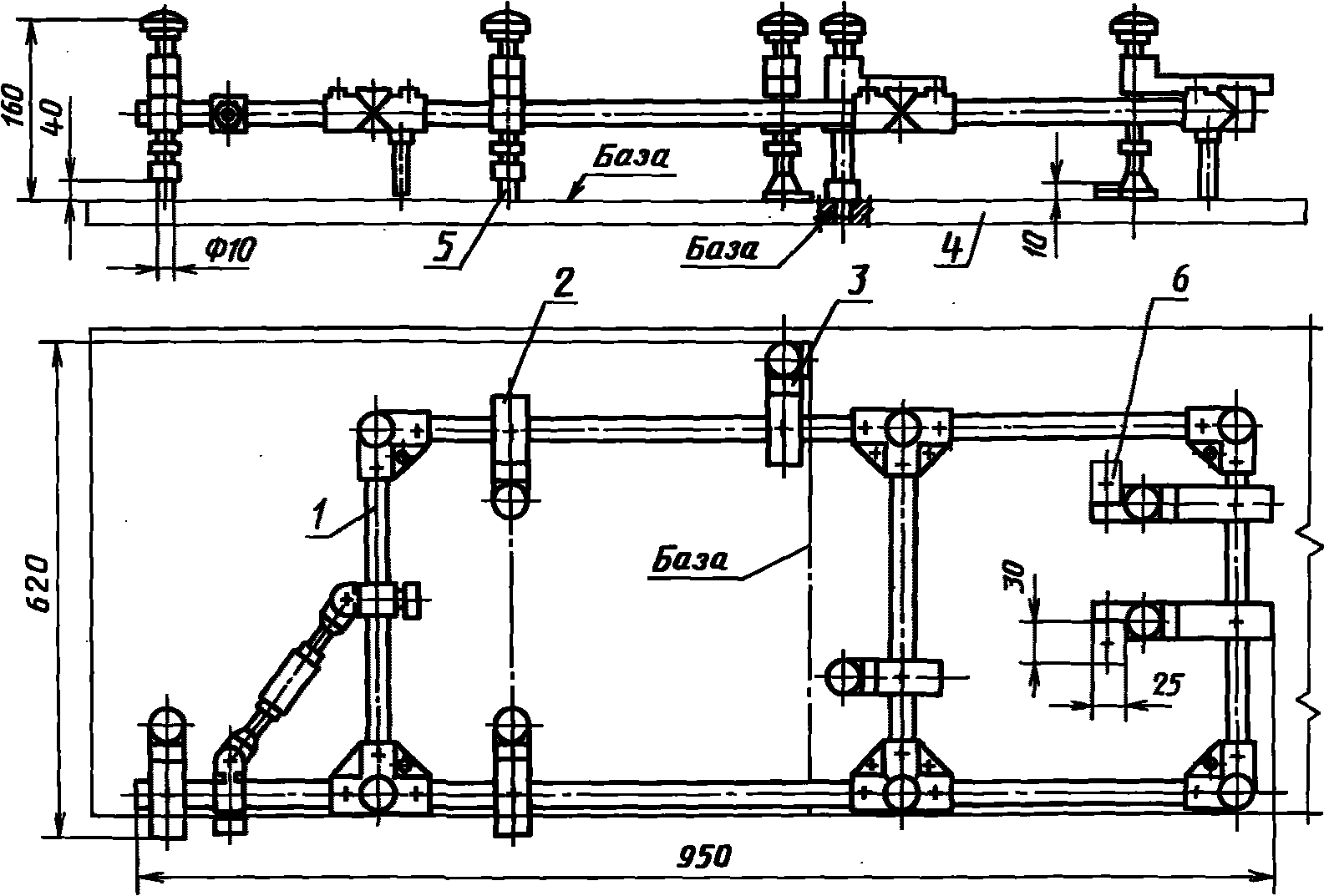

Приложение Примеры типовых схем компоновок приспособлений

Утвержден и введен в действие

Постановлением Государственного

комитета СССР по управлению

качеством продукции и стандартам

от 24 апреля 1991 г. N 562

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРИСПОСОБЛЕНИЯ СБОРНО-РАЗБОРНЫЕ ПЕРЕНАЛАЖИВАЕМЫЕ

ДЛЯ СБОРКИ ДЕТАЛЕЙ ПОД СВАРКУ

ТИПЫ, ПАРАМЕТРЫ И РАЗМЕРЫ

Readjustable built-up detachable fixtures for assembly

of elements to be welded. Types, parameters and dimensions

ГОСТ 31.2031.01-91

Группа Г26

МКС 25.160.30

ОКП 39 6840

Дата введения

1 июля 1992 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством оборонной промышленности СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 24.04.91 N 562

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 10242-81	9

5. ПЕРЕИЗДАНИЕ

Настоящий стандарт распространяется на переналаживаемые накладные сборно-разборные приспособления (далее - приспособления), их детали и сборочные единицы.

Приспособления предназначены для сборки под сварку цилиндрических деталей с гладкими и резьбовыми отверстиями, стержней и плоскостных деталей.

Требования пп. 1, 2, 4, 6 - 10 являются обязательными, другие требования настоящего стандарта - рекомендуемыми.

1. Размеры деталей, устанавливаемых под сварку, должны соответствовать указанным в табл. 1.

Таблица 1

Размер	Значение, мм
1. Цилиндрические детали с гладкими и резьбовыми отверстиями:
длина, не более	60
диаметр наружный	8 ... 22
диаметр внутренний гладкий	3 ... 12
диаметр внутренний резьбовой	М3 ... М12
2. Стержни:
длина, не более	60
диаметр	3 ... 22
3. Плоскостные детали:
длина	10 ... 150
ширина	10 ... 150
высота	5 ... 40

2. Стандарт устанавливает типы приспособлений в зависимости от способа их базирования:

1 - по трем плоскостям;

2 - по двум плоскостям и отверстию;

3 - по плоскости и двум отверстиям;

4 - по двум плоскостям и риске;

5 - по плоскости, отверстию и риске.

3. Детали и сборочные единицы приспособлений по функциональному назначению подразделяются на базовые, соединительные, опорно-направляющие, фиксирующие и крепежные.

4. Стандарт устанавливает серии приспособлений, основные параметры которых должны соответствовать указанным в табл. 2.

Таблица 2

Серия	Диаметр базовой детали, мм	Собираемые приспособления
Серия	Диаметр базовой детали, мм	Габаритные размеры, мм, не более	Масса, кг, не более
1	16	835·415·200	8,0
2	20	1530·830·200	12,0

5. Основными конструктивными элементами соединения деталей приспособления являются: конические и цилиндрические базовые отверстия, П-образные пазы и выступы, зубчатые зацепления.

6. Основные размеры конических базовых отверстий должны соответствовать указанным на черт. 1 и в табл. 3. Предельные отклонения углового размера -

Черт. 1

Таблица 3

мм

Серия	d	h
1	6,2	5,7
2	8,2	9,7

7. Основные размеры цилиндрических базовых отверстий должны соответствовать указанным в табл. 4. Предельные отклонения размеров диаметров в соединительных деталях - H9.

Таблица 4

Серия	Диаметр базового отверстия, мм
Серия	в соединительных деталях	в других деталях
1	16	6, 8, 10
2	20	8, 10, 12

8. Ширина П-образных пазов и выступов должна составлять 12 мм. Предельные отклонения - H9, h9 соответственно.

9. Основные размеры зубчатых зацеплений должны соответствовать указанным на черт. 2 и в табл. 5. Степень точности зубчатых зацеплений - 7-В ГОСТ 10242.
