ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КРАНЫ ШАРОВЫЕ И ЗАТВОРЫ ДИСКОВЫЕ
СТРОИТЕЛЬНЫЕ ДЛИНЫ
Ball valves and disk gate valves.
End-to-end (face-to-face) dimensions
ГОСТ 28908-91
Дата введения
1 января 1992 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством тяжелого машиностроения СССР.
Разработчики: Р.И. Хасанов (руководитель темы); В.В. Дмитриенко, Ю.К. Кузьмин, О.Н. Шпаков, О.Г. Крыжановский.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 30.01.91 N 81.
3. Введен впервые.
4. Стандарт соответствует международному стандарту ИСО 5752-79 "Арматура металлическая для фланцевых трубопроводных систем. Размеры строительных длин для проходной и угловой арматуры" на фланцевые шаровые краны и дисковые затворы.
Настоящий стандарт распространяется на шаровые краны муфтовые, штуцерные, фланцевые и под приварку и дисковые запорные и регулирующие фланцевые затворы, под приварку и стяжные и устанавливает размеры строительных длин при новом проектировании.
Стандарт не распространяется на сантехнические краны, краны и затворы из неметаллических материалов и футерованные.
Требования настоящего стандарта являются обязательными.

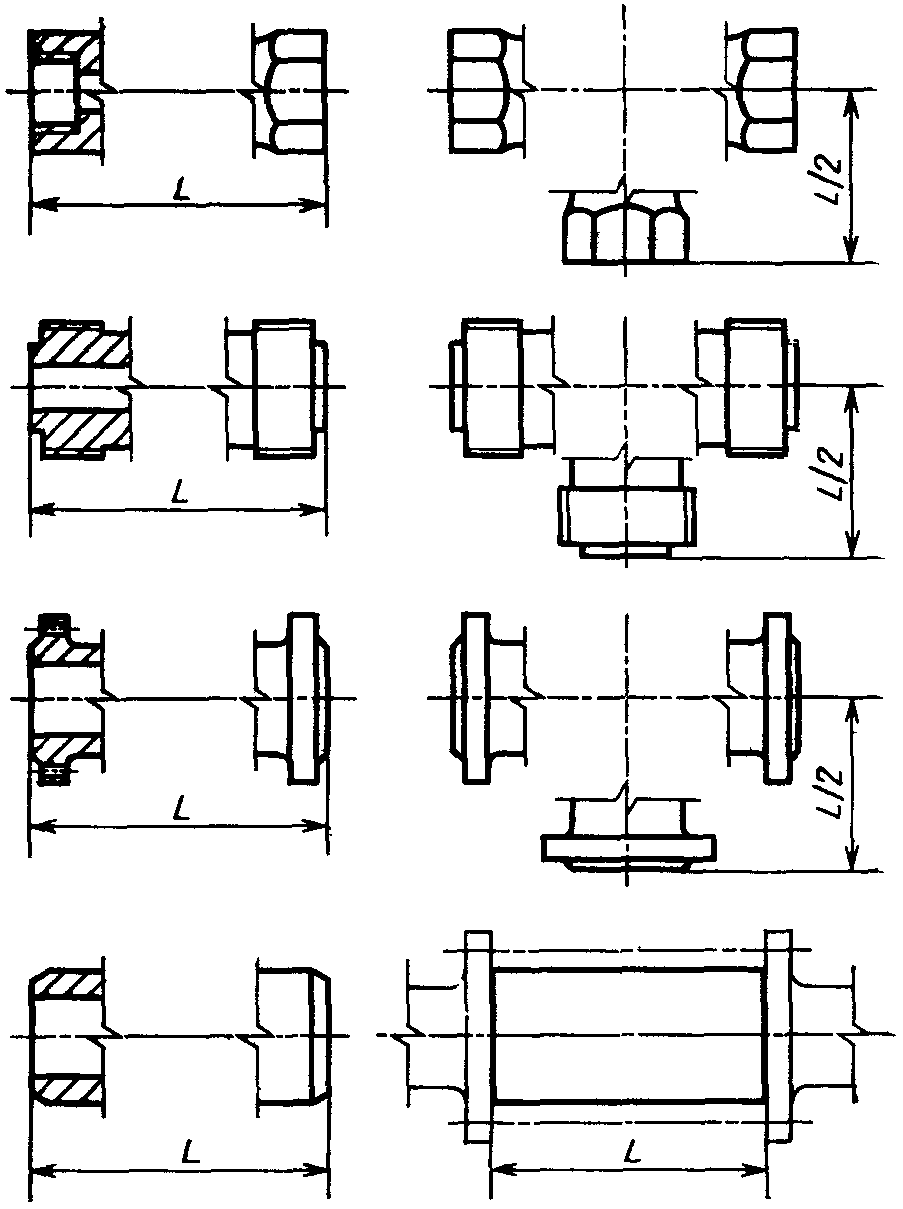

1. Строительные длины должны соответствовать указанным на чертеже и в
табл. 1 -
5.
Таблица 1
Строительные длины муфтовых
и штуцерных шаровых кранов
Размеры в мм
??????????????????????????????????????????????????????????????????
Условный? Строительная длина кранов L
проход DN?????????????????????????????????????????????????????????
? муфтовых ? штуцерных
?????????????????????????????????????????????????????????
? при номинальном давлении РN, МПа (кгс/см2)
?????????????????????????????????????????????????????????
? до 1,6 (16) ? до 4,0 (40) ? 6,3 - 16,0
??????????????????????????????????????????????(63 - 160)
? Ряд 1 ? Ряд 2 ? Ряд 1 ? Ряд 2 ?
??????????????????????????????????????????????????????????????????
6 ? 50 ? 70 ? 76 ? 100 ? 110
10 ? 60 ? 75 ? 80 ? 100 ? 110
15 ? 75 ? 85 ? 105 ? 120 ? 120
20 ? 80 ? 95 ? 110 ? 130 ? 130
25 ? 90 ? 105 ? 120 ? 150 ? 150
32 ? 110 ? 120 ? 145 ? - ? -
40 ? 120 ? 130 ? 150 ? - ? -
50 ? 140 ? 150 ? - ? - ? -
65 ? 185 ? 185 ? - ? - ? -
80 ? 205 ? 205 ? - ? - ? -
Примечание. Размеры по рядам 1 и 2 выбираются в зависимости от конструкции корпуса.
Таблица 2
Строительные длины фланцевых шаровых кранов
и шаровых кранов под приварку
Размеры в мм
??????????????????????????????????????????????????????????????????????????????????????
Условный ? Строительная длина L при номинальном давлении РN, МПа (кгс/см2)
проход, ?????????????????????????????????????????????????????????????????????????????
DN ? до 1,6 (16) ?2,5 - 4,0 (25 - 40)?6,3 - 10,0?12,5 - 16,0?20,0 - 32,0
???????????????????????????????????????????(63 - 100)?(125 - 160)?(200 - 320)
?Ряд 1
<*>?Ряд 2?Ряд 3? Ряд 1 ? Ряд 2 ? ? ?
??????????????????????????????????????????????????????????????????????????????????????
10 ? 102 ? 130 ? 130 ? - ? 130 ? - ? - ? -
15 ? 108 ? 130 ? 130 ? 140 ? 130 ? 165 ? 230 ? -
20 ? 117 ? 130 ? 150 ? 152 ? 150 ? 190 ? 260 ? 260
25 ? 127 ? 140 ? 160 ? 165 ? 160 ? 216 ? 260 ? 260
32 ? 140 ? 165 ? 180 ? 178 ? 180 ? 229 ? 300 ? 300
40 ? 165 ? 165 ? 200 ? 1900 ? 200 ? 241 ? 300 ? 300
50 ? 178 ? 203 ? 230 ? 216 ? 230 ? 292 ? 350 ? 350
65 ? 190 ? 222 ? 290 ? 241 ? 290 ? 330 ? 400 ? -
80 ? 203 ? 241 ? 310 ? 283 ? 310 ? 356 ? 450 ? -
100 ? 229 ? 305 ? 350 ? 305 ? 350 ? 432 ? 520 ? -
125 ? 254 ? 356 ? 400 ? 381 ? 400 ? 508 ? 600 ? -
150 ? 267 ? 394 ? 480 ? 403 ? 480 ? 559 ? 700 ? -
? ? ? ? 419 ? ? ? ?
200 ? 292 ? 457 ? 600 ? 502
<**>? 600 ? 660 ? 800 ? -
? ? ? ? 457 ? ? ? ?
250 ? 330 ? 533 ? 730 ? 568
<**>? 730 ? 787 ? 900 ? -
? ? ? ? 502 ? ? ? ?
300 ? 356 ? 610 ? 850 ? 648
<**>? 850 ? 838 ? 1050 ? -
350 ? 381 ? 686 ? 980 ? 762 ? 980 ? 889 ? - ? -
400 ? 406 ? 762 ?1100 ? 838 ? 1100 ? 991 ? - ? -
450 ? 432 ? 864 ?1200 ? 914 ? 1200 ? 1092 ? - ? -
500 ? 457 ? 914 ?1250 ? 991 ? 1250 ? 1194 ? - ? -
600 ? 508 ?1067 ?1450 ? 1143 ? 1450 ? 1397 ? - ? -
700 ? 610 ? - ?1650 ? - ? 1650 ? 1549 ? - ? -
800 ? 660 ? - ?1850 ? - ? 1850 ? - ? - ? -
1000 ? 813 ? - ?2250 ? - ? 2250 ? - ? - ? -
--------------------------------
<*> Данный ряд не распространяется на:
полнопроходные краны DN > 40 мм с доступом в корпус сверху;
полнопроходные краны DN > 300 мм.
<**> Для полнопроходных кранов.
Примечание. Размеры по рядам 1 - 3 выбираются в зависимости от конструкции корпуса.
Таблица 3
Строительные длины фланцевых дисковых запорных
и регулирующих затворов
Размеры в мм
??????????????????????????????????????????????????????????????????
Условный ? Строительная длина L при номинальном
проход, ? давлении РN, МПа (кгс/см2)
DN ?????????????????????????????????????????????????????????
? до 1,6 (16) ?2,5 (25) ?4,0 (40) ?6,3 (63) ?8,0 - 10,0
????????????????? ? ? ?(80 - 100)
? Ряд 1 ? Ряд 2 ? ? ? ?
??????????????????????????????????????????????????????????????????
40 ? 106 ? 140 ? 140 ? - ? - ? -
50 ? 108 ? 150 ? 150 ? - ? - ? -
65 ? 112 ? 170 ? 170 ? - ? - ? -
80 ? 114 ? 180 ? 180 ? - ? - ? -
100 ? 127 ? 190 ? 190 ? - ? - ? -
125 ? 140 ? 200 ? 200 ? - ? - ? -
150 ? 140 ? 210 ? 210 ? 230 ? 230 ? 230
200 ? 152 ? 230 ? 230 ? 240 ? 240 ? 240
250 ? 165 ? 250 ? 250 ? 290 ? 300 ? 300
300 ? 178 ? 270 ? 270 ? 310 ? 330 ? 330
350 ? 190 ? 290 ? 290 ? - ? - ? -
400 ? 216 ? 310 ? 310 ? 350 ? 350 ? 390
450 ? 222 ? 330 ? 330 ? - ? - ? -
500 ? 229 ? 350 ? 350 ? 390 ? 430 ? -
600 ? 267 ? 390 ? 390 ? 430 ? 470 ? -
700 ? 292 ? 430 ? 430 ? - ? - ? -
800 ? 318 ? 470 ? 470 ? 500 ? 550 ? -
900 ? 330 ? 510 ? 510 ? - ? - ? -
1000 ? 410 ? 550 ? 550 ? - ? - ? -
1200 ? 470 ? 630 ? 630 ? - ? - ? -
1400 ? 530 ? 710 ? 710 ? - ? - ? -
1600 ? 600 ? 790 ? 790 ? - ? - ? -
1800 ? 670 ? 870 ? 870 ? - ? - ? -
2000 ? 760 ? 950 ? 950 ? - ? - ? -
Примечание. Размеры по рядам 1 и 2 выбираются в зависимости от конструкции корпуса.
Таблица 4
Строительные длины стяжных дисковых запорных
и регулирующих затворов
Размеры в мм
??????????????????????????????????????????????????????????????????
Условный ? Строительная длина L при номинальном
проход, ? давлении РN, МПа (кгс/см2)
DN ?????????????????????????????????????????????????????????
? до 1,6 (16) ? 2,5 ?4,0 ?6,3 (63)?8,0 - 10,0? 16,0
?????????????????????(25) ?(40)? ?(80 - 100)?(160)
?Ряд 1 ?Ряд 2? Ряд 3? ? ? ? ?
??????????????????????????????????????????????????????????????????
40 ? 33 ? - ? 33 ? - ? - ? - ? - ? -
50 ? 43 ? - ? 43 ? 50 ? 60 ? 70 ? 80 ? -
65 ? 46 ? - ? 46 ? - ? - ? - ? - ? -
80 ? 46 ? 49 ? 64 ? 55 ? 60 ? 70 ? 80 ? -
100 ? 52 ? 56 ? 64 ? 60 ? 60 ? 80 ? 85 ? 85
125 ? 56 ? 64 ? 70 ? - ? - ? - ? - ? -
150 ? 56 ? 70 ? 76 ? 65 ? 65 ? 90 ? 100 ? 115
200 ? 60 ? 71 ? 89 ? 70 ? 80 ? 100 ? 125 ? 125
250 ? 68 ? 76 ? 114 ? 80 ? 90 ? 125 ? 125 ? 150
300 ? 78 ? 83 ? 114 ? 100 ?100 ? 125 ? 150 ? 175
350 ? 78 ? 92 ? 127 ? - ? - ? - ? - ? -
400 ? 102 ? 102 ? 140 ? 100 ?125 ? 150 ? 175 ? -
450 ? 114 ? 114 ? 152 ? - ? - ? - ? - ? -
500 ? 127 ? 127 ? 152 ? 125 ?150 ? 175 ? 220 ? -
600 ? 154 ? 154 ? 178 ? 150 ?175 ? 220 ? - ? -
700 ? 165 ? - ? 229 ? 175 ?200 ? - ? - ? -
800 ? 190 ? - ? 241 ? 200 ?220 ? - ? - ? -
900 ? 203 ? - ? 241 ? - ? - ? - ? - ? -
1000 ? 216 ? - ? 300 ? - ? - ? - ? - ? -
1200 ? 254 ? - ? 350 ? - ? - ? - ? - ? -
1400 ? - ? - ? 390 ? - ? - ? - ? - ? -
1600 ? - ? - ? 440 ? - ? - ? - ? - ? -
1800 ? - ? - ? 490 ? - ? - ? - ? - ? -
2000 ? - ? - ? 540 ? - ? - ? - ? - ? -
Примечание. Размеры по рядам 1 - 3 выбираются в зависимости от конструкции корпуса.
Таблица 5
Строительные длины дисковых запорных
и регулирующих затворов
Размеры в мм
??????????????????????????????????????????????????????????????????
Условный? Строительная длина L при номинальном давлении РN,
проход, ? МПа (кгс/см2)
DN ?????????????????????????????????????????????????????????
? до 2,5 (25) ? 4,0 - 6,3 ? 8,0 (80) ? 10,0 (100)
? ? (40 - 63) ? ?
??????????????????????????????????????????????????????????????????
150 ? 220 ? 220 ? 220 ? 250
200 ? 250 ? 250 ? 250 ? 300
250 ? 300 ? 300 ? 300 ? 350
300 ? 350 ? 350 ? 350 ? 380
400 ? 400 ? 400 ? 400 ? 430
500 ? 450 ? 450 ? 510 ? 510
600 ? 600 ? 600 ? 630 ? 630
700 ? 680 ? 680 ? 680 ? 750
800 ? 750 ? 750 ? 750 ? -
1000 ? 800 ? 800 ? 800 ? -
1200 ? 850 ? - ? - ? -
1400 ? 1000 ? - ? - ? -
1600 ? 1000 ? - ? - ? -
1800 ? 1000 ? - ? - ? -
2000 ? 1000 ? - ? - ? -
2200 ? 1000 ? - ? - ? -
2400 ? 1100 ? - ? - ? -
Примечание. Строительные длины для типоразмеров арматуры одной конструкции должны выбираться из одного ряда.
2. Предельные отклонения размеров строительных длин должны соответствовать указанным в табл. 6 и
7.
Таблица 6
Размеры в мм
??????????????????????????????????????????????????????????????????
Строительная ? Предельные отклонения длин
длина ??????????????????????????????????????????????????
? фланцевой и стяжной ? арматуры под приварку
? арматуры ?
??????????????????????????????????????????????????????????????????
До 250 ? +/- 2 ? +/- 4
Св. 250 до 500? +/- 3 ? +/- 5
" 500 " 800? +/- 4 ? +/- 6
" 800 " 1000? +/- 5 ? +/- 8
" 1000 " 1600? +/- 6 ? +/- 10
" 1600 " 2250? +/- 8 ? +/- 12
Размеры в мм
??????????????????????????????????????????????????????????????????
Строительная длина ? Предельные отклонения размеров
? муфтовой и штуцерной арматуры
??????????????????????????????????????????????????????????????????
До 100 ? + 1,0
? - 1,5
Св. 100 до 200 ? + 1,0
? - 2,0
Св. 200 ? + 1,5
? - 2,0
3. Размеры строительных длин арматуры, проектируемой и изготавливаемой для замены существующих в действующих установках, по согласованию с заказчиком могут отличаться от установленных в стандарте.
