"ГОСТ 14861-91. Тара производственная. Типы"
(утв. Постановлением Госстандарта СССР от 05.02.1991 N 107)
"ГОСТ 14861-91. Тара производственная. Типы"
(утв. Постановлением Госстандарта СССР от 05.02.1991 N 107)
Утвержден и введен в действие
Постановлением Госстандарта СССР
от 5 февраля 1991 г. N 107
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ТАРА ПРОИЗВОДСТВЕННАЯ
ТИПЫ
Industrial packing. Types
ГОСТ 14861-91
Группа Д94
Срок действия
с 1 января 1992 года до
1 января 1997 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством автомобильного и сельскохозяйственного машиностроения СССР.
Разработчики: С.Г. Новикова (руководитель темы), Р.Д. Антипов, Р.Д. Серова, А.М. Захаров, В.Н. Хоменко, В.И. Лагункова, Н.А. Чернышев.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 05.02.1991 N 107.
3. Срок первой проверки - 1996 г.
4. Стандарт соответствует СТ СЭВ 227-87 и СТ СЭВ 317-76 в части размеров в плане.
5. Взамен ГОСТ 14861-86.
1. Настоящий стандарт распространяется на производственную металлическую и деревянно-металлическую тару.
Все требования настоящего стандартa являются обязательными.
2. Типы и исполнения производственной тары должны соответствовать указанным в табл. 1.
Таблица 1
?????????????????????????????????????????????????????????????????
Тип ? Исполнение
?????????????????????????????????????????????????????????????????
1-ящичная ?1 - с опорами без крышки;
?2 - с опорами с крышкой;
?3 - с опорами сетчатая без крышки;
?4 - с опорами сетчатая с крышкой;
?5 - без опор без крышки;
?6 - без опор с крышкой;
?????????????????????????????????????????????????????????????????
2-ящичная с опорами с ?1 - без крышки;
открывающейся стенкой ?2 - с крышкой;
?3 - сетчатая без крышки;
?4 - сетчатая с крышкой;
?????????????????????????????????????????????????????????????????
3-ящичная без опор с ?1 - с одной открытой стенкой;
открытыми стенками ?2 - с двумя открытыми стенками;
?????????????????????????????????????????????????????????????????
4-каркасная ?
?????????????????????????????????????????????????????????????????
5-стоечная ?
?????????????????????????????????????????????????????????????????
6-складная ?1 - с опорами и крышкой;
?2 - с опорами и крышкой сетчатая.

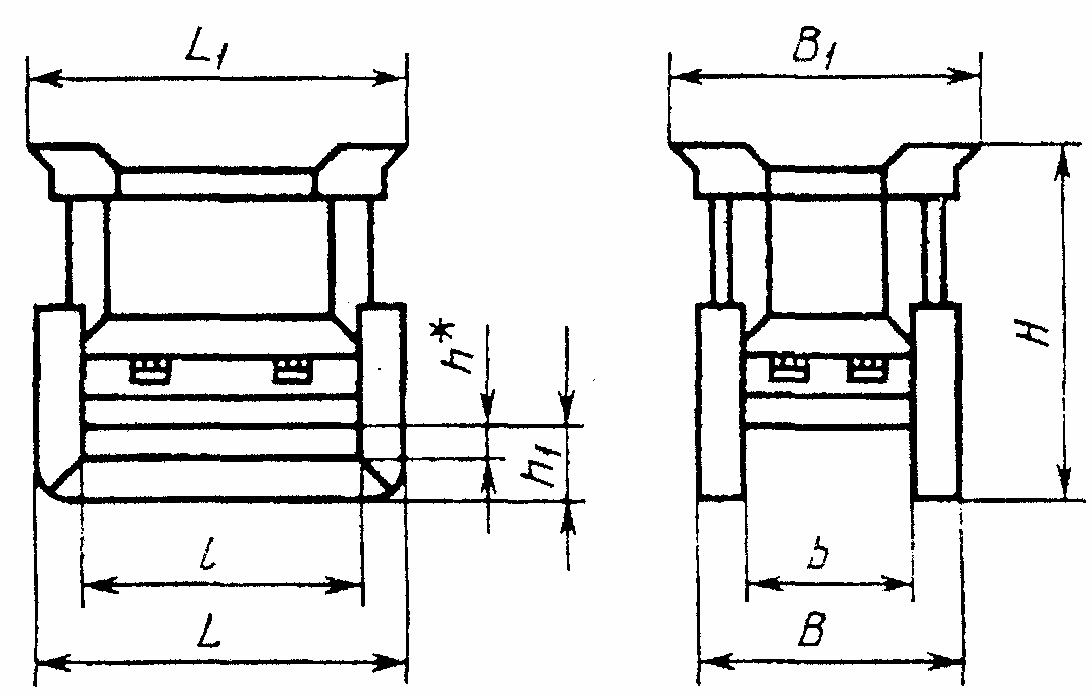

3. Основные параметры и размеры тары типа 1, исполнений 1 - 4 должны соответствовать указанным на черт. 1 и в
табл. 2.
-------------------------------
<*> Размер в свету может быть на длинной или короткой стороне.
Примечание к
черт 1 -
8. Чертежи не определяют конструкцию тары.
Размеры, мм
?????????????????????????????????????????????????????????????????
L ? B ? L ? B ? H ? l ? b ? h ? h ? Масса
? ? 1 ? 1 ? ? ? ? ? 1 ?брутто,
? ??????????? ??????????? ? ? т, не
? ?не более ? ?не менее ? ? ? более
?????????????????????????????????????????????????????????????????
600 ? 400? 620? 420?350; 400; ?500 ?300 ? От 60 ?От 100 ? 0,05;
? ? ? ?450; 500; ? ? ? до 80 ?до 130 ? 0,10;
? ? ? ? ? ? ? ? ? 0,16;
? ? ? ? ? ? ? ? ? 0,25;
? ? ? ? ? ? ? ? ? 0,50
?????????????????????????????????????????????????????????????????
800 ? 600? 840? 640?500; 550; ?540 ?400 ? От 60 ?От 110 ? 0,25;
? ? ? ?600; 650; ? ? ? до 100 ?до 170 ? 0,50;
? ? ? ?700; 750; ? ? ? ? ? 1,00
? ? ? ?800; 850 ? ? ? ? ?
????????????????????????????????????????? ? ?
1000? 800?1040? 840?500; 550; ?740 ?600 ? ? ?
? ? ? ?600; 650; ? ? ? ? ?
????????????????????700; 750; ?????? ? ? ????????
1200? 800?1240? 840?800; 850; ?760 ? ? ? ? 0,25;
? ? ? ?900; 1050;? ? ? ? ? 0,50;
? ? ? ?1150 ? ? ? ? ? 1,00;
???????????????????? ? ?????? ? ? 2,00;
1200?1000?1240?1040? ? ?800 ? ? ? 3,20
? ? ? ? ? ? ? ? ?
???????????????????????????????????? ? ? ????????
1600?1000?1640?1040?600; 650; ?1200? ? ? ? 0,50;
?1200? ?1240?700; 750; ? ? ? ? ? 1,00;
? ? ? ?800; 850; ? ? ? ? ? 2,00;
? ? ? ?900; 1050;? ? ? ? ? 3,20
? ? ? ?1150 ? ? ? ? ?
Пример условного обозначения металлической тары типа 1, исполнения 1 с L = 1200 мм, В = 800 мм, Н = 850 мм, массой брутто 2,00 т:
Тара 1-1-120-80-85-2,00М ГОСТ 14861-91
То же, для комбинированной тары
Тара 1-1-120-80-85-2,00К ГОСТ 14861-91
4. Основные параметры и размеры тары типа 1, исполнений 5, 6 должны соответствовать указанным на черт. 2 и в
табл. 3.Черт. 2
Размеры, мм
?????????????????????????????????????????????????????????????????
L ? B ? H, ? H ? Масса брутто,
? ? не более ? 1 ? т, не более
?????????????????????????????????????????????????????????????????
300 ? 200 ? 160 ? 125 ? 0,01; 0,02
? ????????????????????????????????????????????
? ? 200 ? 160 ? 0,04
?????????????????????????????????????????????????????????????????
400 ? 300 ? 100 ? 80 ? 0,05
? ???????????????????????????
? ? 160 ? 125 ?
? ???????????????????????????
? ? 200 ? 160 ?
? ???????????????????????????
? ? 240 ? 200 ?
Пример условного обозначения металлической тары типа 1, исполнения 5 с L = 300 мм, B = 200 мм, H = 160 мм, массой брутто 0,01 т:
Тара 1-5-30-20-16-0,01М ГОСТ 14861-91
5. Основные параметры и размеры тары типа 2, исполнений 1 - 4 должны соответствовать указанным на черт. 3 и в
табл. 4.
-----------------------------------
<*> Размер в свету может быть на длинной или короткой стороне.
Черт. 3
Размеры, мм
?????????????????????????????????????????????????????????????????
L ? B ? L ? B ? H ? l ? b ? h ? h ?Масса
? ? 1 ? 1 ? ? ? ? ? 1 ?брутто,
? ??????????? ??????????? ? ?т, не
? ?не более ? ?не менее ? ? ?более
?????????????????????????????????????????????????????????????????
600? 400? 620? 420? 350; 500;? 500?300 ? От 60 ?От 100 ?0,10;
? ? ? ? ? ? ? до 80 ?до 130 ?0,25
????????????????????????????????????????????????????????????????
800? 600? 840? 640? 650; ? 540?400 ?От 60 ?От 110 ?0,25;
? ? ? ? 750; 850 ? ? ?до 100 ?до 170 ?0,50;
? ? ? ? ? ? ? ? ?1,00
????????????????????????????????????????? ? ????????
1000? 800?1040? 840?850; 950; ? 740?600 ? ? ?0,25;
????????????????????1050; 1150? ? ? ? ?0,50;
1200? 800?1240? 840? ? ? ? ? ?1,00;
???????????????????? ??????????? ? ?2,00;
1200?1000?1240?1040? ? 760?800 ? ? ?3,20
???????????????????????????????????? ? ? ????????
1600?1000?1640?1040? 850; 950;?1200? ? ? ?0,50;
?1200? ?1240?1050; 1150? ? ? ? ?1,00;
? ? ? ? ? ? ? ? ?2,00;
? ? ? ? ? ? ? ? ?3,20
Пример условного обозначения металлической тары типа 2, исполнения 3 с L = 1200 мм, В = 800 мм, H = 850 мм, массой брутто 2,00 т:
Тара 2-3-120-80-85-2,00М ГОСТ 14861-91
То же, для комбинированной тары:
Тара 2-3-120-80-85-2,00К ГОСТ 14861-91
6. Основные параметры и размеры тары типа 3, исполнения 1 должны соответствовать указанным на черт. 4 и в
табл. 5.
Черт. 4
Размеры, мм
?????????????????????????????????????????????????????????????????
L ? B ?H, не более? H ? l ?Масса брутто,
? ? ? 1 ? ? т, не более
?????????????????????????????????????????????????????????????????
300 ? 200 ? 160 ? 125 ? 260 ? 0,025
? ???????????????????????? ??????????????
? ? 200 ? 160 ? ? 0,04
?????????????????????????????????????????????????????????????????
400 ? 300 ? 160 ? 125 ? 360 ? 0,05
? ???????????????????????? ?
? ? 200 ? 160 ? ?
? ???????????????????????? ?
? ? 240 ? 200 ? ?
Пример условного обозначения металлической тары типа 3, исполнения 1 с L = 400 мм, В = 300 мм, H = 160 мм, массой брутто 0,05 т:
Тара 3-1-40-30-16-0,05М ГОСТ 14861-91
7. Основные параметры и размеры тары типа 3, исполнения 2 должны соответствовать указанным на черт. 5 и в
табл. 6.
Черт. 5
Размеры, мм
?????????????????????????????????????????????????????????????????
L ? B ?H, не более? H ? l ?Масса брутто,
? ? ? 1 ? ? т, не более
?????????????????????????????????????????????????????????????????
300 ? 200 ? 160 ? 125 ? 220 ? 0,02
? ???????????????????????? ??????????????
? ? 200 ? 160 ? ? 0,04
?????????????????????????????????????????????????????????????????
400 ? 300 ? 160 ? 125 ? 250 ? 0,05
? ???????????????????????? ?
? ? 200 ? 160 ? ?
Пример условного обозначения металлической тары типа 3, исполнения 2 с L = 400 мм, B = 300 мм, H = 160 мм, массой брутто 0,05 т:
Тара 3-2-40-30-16-0,05М ГОСТ 14861-91
8. Основные параметры и размеры тары типа 4 должны соответствовать указанным на черт. 6 и в
табл. 7.
Черт. 6
Размеры, мм
?????????????????????????????????????????????????????????????????
L ? B ? H, не более ? H ? Масса брутто,
? ? ? 1 ? т, не более
?????????????????????????????????????????????????????????????????
300 ? 200 ? 200 ? 160 ? 0,02
? ???????????????????????????
? ? 240 ? 200 ?
?????????????????????????????????????????????????????????????????
400 ? 300 ? 200 ? 160 ? 0,02; 0,05
? ???????????????????????????
? ? 240 ? 200 ?
?????????????????????????????????????????????????????????????????
600 ? 400 ? 200 ? 160 ? 0,05
? ??????????????????????????? 0,05; 0,10
? ? 240 ? 200 ?
? ???????????????????????????
? ? 350 ? 320 ?
Пример условного обозначения металлической тары типа 4 с L = 600 мм, B = 400 мм, H = 350 мм, массой брутто 0,10 т:
Тара 4-60-40-35-0,10М ГОСТ 14861-91
9. Основные параметры и размеры тары типа 5 должны соответствовать указанным на черт. 7 и в
табл. 8.
Черт. 7
Размеры, мм
?????????????????????????????????????????????????????????????????
L ? B ?B , не более? H ? h, не ?Масса брутто,
? ? 1 ? ? менее ?т, не более
?????????????????????????????????????????????????????????????????
800 ? 600 ? 640 ? 650; 750;? 120 ? 0,5; 1,0
???????????????????????????????? 850; 950 ? ??????????????
1000 ? 800 ? 840 ? ? ? 1,0
?????????? ? ???????????? ??????????????
1200 ??????????????????????? 650; 750;? ? 2,0; 3,2
? 1000 ? 1040 ? 850; 950;? ?
????????????????????????????????1050; 1150? ?
1600 ? 800 ? 840 ? ? ?
??????????????????????? ? ?
? 1000 ? 1040 ? ? ?
??????????????????????????????????????????? ??????????????
2400 ? 800 ? 840 ? 650; 750;? ? 5,0
??????????????????????? 850; 950 ? ?
? 1000 ? 1040 ? ? ?
???????????????????????????????? ? ??????????????
3200 ? 800 ? 840 ? ? ? 5,0; 10,0
??????????????????????? ? ?
? 1000 ? 1040 ? ? ?
??????????????????????????????????????????? ??????????????
4000 ? 1200 ? 1240 ? 1000 ? ? 10,0
Пример условного обозначения металлической тары типа 5 с L = 1600 мм, B = 800 мм, H = 1050 мм, массой брутто 3,2 т:
Тара 5-160-80-105-3,2М ГОСТ 14861-91
10. Основные параметры и размеры тары типа 6, исполнений 1, 2 должны соответствовать указанным на черт. 8 и в
табл. 9.
------------------------------------
<*> Размер в свету может быть на длинной или короткой стороне.
Размеры, мм
?????????????????????????????????????????????????????????????????
L ? B ? L ? B ? H ? l ? b ? h ? h ? Масса
? ? 1 ? 1 ? ? ? ? ? 1 ? брутто,
? ??????????? ??????????????????? ? т, не
? ?не более ? ? не менее ? ? более
?????????????????????????????????????????????????????????????????
1200? 800?1240? 840?950; 1050;? 760 ? 600 ? 110 ?От 120?0,5; 1,0;
???????????????????? 1150 ????????????? ?до 160? 2,0
1600?1000?1640?1040? ? 1200? 800 ? ? ?
Пример условного обозначения металлической тары типа 6, исполнения 1 с L = 1600 мм, В = 1000 мм, H = 950 мм, массой брутто 0,5 т:
Тара 6-1-160-100-95-0,5М ГОСТ 14861-91
То же, для комбинированной тары:
Тара 6-1-160-100-95-0,5К ГОСТ 14861-91
11. По заказу потребителя тара типа 1, исполнений 1 - 4 и типа 2 может изготавливаться высотой 1250, 1400, 1600 мм.
