"ГОСТ 3475-81. Государственный стандарт Союза ССР. Устройство автосцепное подвижного состава железных дорог колеи 1520 (1524) мм. Установочные размеры"
(утв. и введен в действие Постановлением Госстандарта СССР от 05.02.1981 N 486)
(ред. от 01.02.1991)

1. Разработан и внесен Министерством путей сообщения СССР.

Разработчики: В.А. Матюшин, канд. техн. наук; В.Н. Цюренко, канд. техн. наук; В.В. Коломийченко; Н.Н. Лобанов.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 05.02.1981 N 486.

3. Взамен ГОСТ 3475-62.

4. Срок проверки 1996 г.

5. Ссылочные нормативно-технические документы

6. Ограничение срока действия снято по Протоколу N 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95).

7. Переиздание (июнь 1998 г.) с Изменениями N 1, 2, утвержденными в августе 1986 г., феврале 1991 г. (ИУС 11-86, 5-91).

1. Настоящий стандарт распространяется на автосцепное устройство грузовых и пассажирских вагонов, а также локомотивов магистральных и промышленных железных дорог колеи 1520 (1524) мм.

Стандарт не распространяется на автосцепное устройство специальных вагонов, вагонов электропоездов, дизель-поездов и паровозов.

Требования настоящего стандарта являются обязательными.

(Измененная редакция, Изм. N 2).

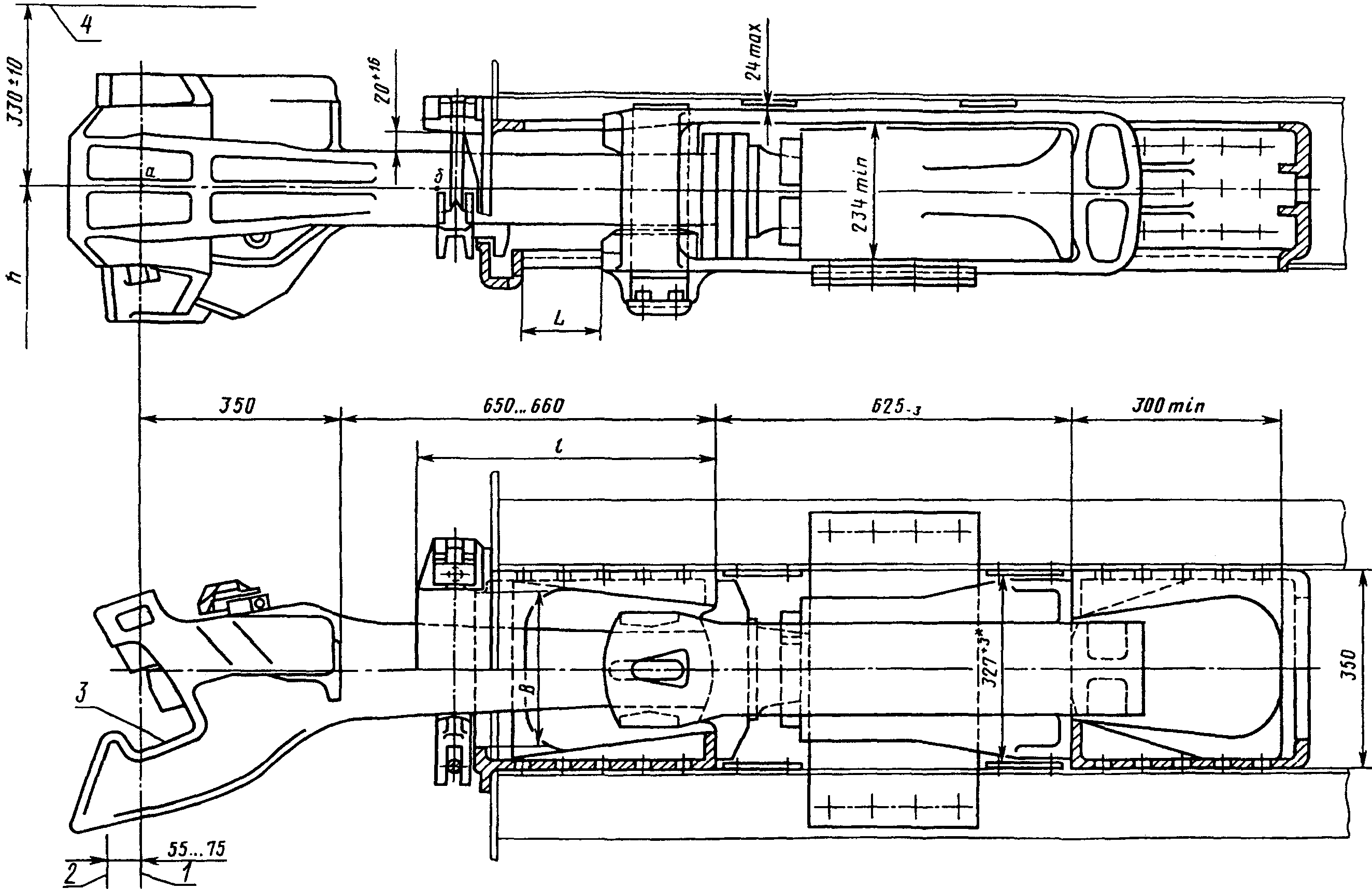

2. Основные размеры автосцепного устройства (при прилегании хвостовика автосцепки к упорной плите) должны соответствовать указанным на чертеже.

Чертеж не определяет конструкции сборочных единиц и деталей автосцепного устройства.

--------------------------------

<*> Для вагонов значение равно: для пассажирских 327 +/- 3, для грузовых .

(Измененная редакция, Изм. N 1, 2).

2.1. Ход поглощающего аппарата должен быть не менее 70 мм.

При ходе поглощающего аппарата 70 мм расстояние L между нижней перемычкой переднего упора и торцевой поверхностью тягового хомута должно быть не менее 80 мм, длина l переднего упора для вновь изготовляемых грузовых вагонов и локомотивов - не более 575 мм, для вновь изготовляемых пассажирских вагонов - не более 580 мм; допускается для эксплуатируемых грузовых, пассажирских вагонов и локомотивов - не более 580 мм.

При ходе поглощающего аппарата более 70 мм расстояние L и длину l устанавливают в соответствии со значением выбранного хода.

Для вагонов, имеющих центрирующую балочку с упругой опорой для хвостовика автосцепки, значение L устанавливают по согласованию с заказчиком.

2.2. Высота h горизонтальной оси автосцепки от головок рельсов (измеряется в точке б - точка пересечения горизонтальной оси автосцепки с вертикальной плоскостью, проходящей через переднюю грань центрирующей балочки) должна быть:

- у вновь изготовляемых и эксплуатируемых грузовых, пассажирских вагонов и локомотивов (незагруженных и без экипировки) - не более 1080 мм;

- у вновь изготовляемых грузовых, пассажирских вагонов и локомотивов (незагруженных и без экипировки) - не менее 1040 мм;

- у эксплуатируемых: грузовых вагонов (груженых и с экипировкой) - не менее 950 мм, пассажирских вагонов и локомотивов (груженых и с экипировкой) - не менее 980 мм.

2.3. Отклонение головы автосцепки от горизонтального положения вверх не должно превышать 3 мм, провисание ее не должно быть более 10 мм. Отклонение головы автосцепки определяют разностью высот автосцепки, измеренных в точке а (точка пересечения горизонтальной оси автосцепки с плоскостью зацепления) и точке б.

2.4. Зазор между тяговым хомутом и потолком хребтовой балки или ограничительными планками не должен быть более 24 мм.

2.5. Ширина B окна в переднем упоре должна обеспечивать отклонение автосцепки при вписывании проектируемых грузовых, пассажирских вагонов и локомотивов в кривые наименьшего радиуса по техническому заданию на проектирование, утвержденному в установленном порядке.

2.6. Для грузовых восьмиосных вагонов, а также для локомотивов расстояние между опорными поверхностями переднего и заднего упоров устанавливают по согласованию с заказчиком.

2.7. Для вновь изготовляемых и эксплуатируемых четырехосных грузовых крытых вагонов допускается применять задние упоры, имеющие расстояние между опорной поверхностью и перемычкой 270 мм.

2.8. Автосцепки с расстоянием от плоскости зацепления до упора на их голове меньшим 350 мм допускается применять по согласованию с заказчиком.

2.9. Для вагонов, имеющих центрирующую балочку с упругой опорой для хвостовика автосцепки, допускается по согласованию с заказчиком изменять значение зазора .
