"ГОСТ 28905-91 (ИСО 7891-84). Машины землеройные. Ножи боковые бульдозерных отвалов. Отверстия"
(утв. Постановлением Госстандарта СССР от 30.01.1991 N 73)

"ГОСТ 28905-91 (ИСО 7891-84). Машины землеройные. Ножи боковые бульдозерных отвалов. Отверстия"
(утв. Постановлением Госстандарта СССР от 30.01.1991 N 73)


Утвержден и введен в действие
Постановлением Госстандарта СССР
от 30 января 1991 г. N 73
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
МАШИНЫ ЗЕМЛЕРОЙНЫЕ
НОЖИ БОКОВЫЕ БУЛЬДОЗЕРНЫХ ОТВАЛОВ. ОТВЕРСТИЯ
Earth-moving machinery. Dozer end bits.
Hole specification
ГОСТ 28905-91
(ИСО 7891-84)
Группа Г45
ОКП 48 1440
Дата введения
1 января 1992 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством тяжелого машиностроения СССР.
Разработчики: А.Я. Ландсман, И.А. Бутрин, А.В. Жаворонков, П.Г. Ваганов, В.С. Романов, В.С. Калинин.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 30.01.1991 N 73.
Настоящий стандарт подготовлен методом прямого применения международного стандарта ИСО 7891-84 "Машины землеройные. Боковые ножи бульдозеров. Отверстия" и полностью ему соответствует.
3. Ссылочные нормативно-технические документы
??????????????????????????????????????????????????????????????????
Обозначение НТД, на который дана ссылка? Номер раздела
??????????????????????????????????????????????????????????????????
ГОСТ 28771-90 ? 5
1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт распространяется на неповоротные, поворотные, сферические и полусферические бульдозерные отвалы и устанавливает основные требования к расположению, формам и размерам отверстий под болты крепления боковых ножей бульдозерных отвалов (далее - боковых ножей).
Настоящий государственный стандарт распространяется на вновь разрабатываемые и модернизируемые бульдозеры.
Все требования стандарта являются обязательными.
2. ОПРЕДЕЛЕНИЯ

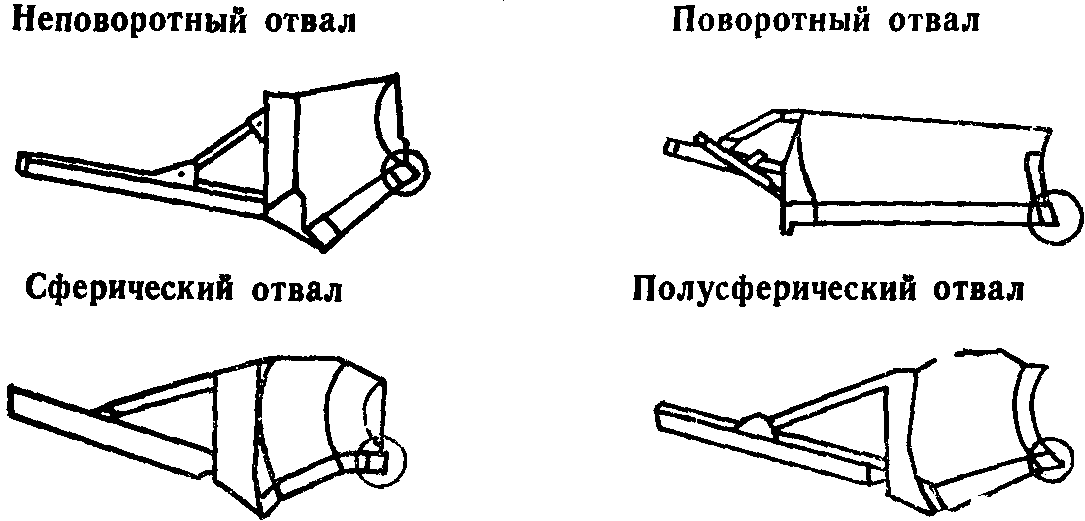

Боковой нож - нож, расположенный по обеим сторонам среднего ножа бульдозерного отвала (черт. 1).
Черт. 1
Применение на добровольной основе раздела 3 обеспечивает соблюдение требований технического регламента "О безопасности машин и оборудования", утв. Постановлением Правительства Российской Федерации от 15.09.2009 N 753 (Приказ Росстандарта от 20.08.2010 N 3108).
3. РАСПОЛОЖЕНИЕ ОТВЕРСТИЙ В БОКОВЫХ НОЖАХ,
КОМПЛЕКТУЕМЫХ СО СРЕДНИМИ НОЖАМИ, ИМЕЮЩИМИ ШАГ
ОТВЕРСТИЙ 152,4 ММ
3.1. Расположение отверстий в боковых ножах бульдозеров должно соответствовать указанным на черт. 2 - 4 и в табл. 1 - 3.
3.2. Центр зенковки каждого отверстия должен находиться в пределах окружности диаметром 3,2 мм.
Ножи с одним рядом отверстий
Черт. 2
Таблица 1
мм
??????????????????????????????????????????????????????????????????
A ? B ? Z ? L
? ? min ?
??????????????????????????????????????????????????????????????????
127 ? 70 ? 75 ? 50,8
? 85 ? ? -3
? 101,6 ? ?

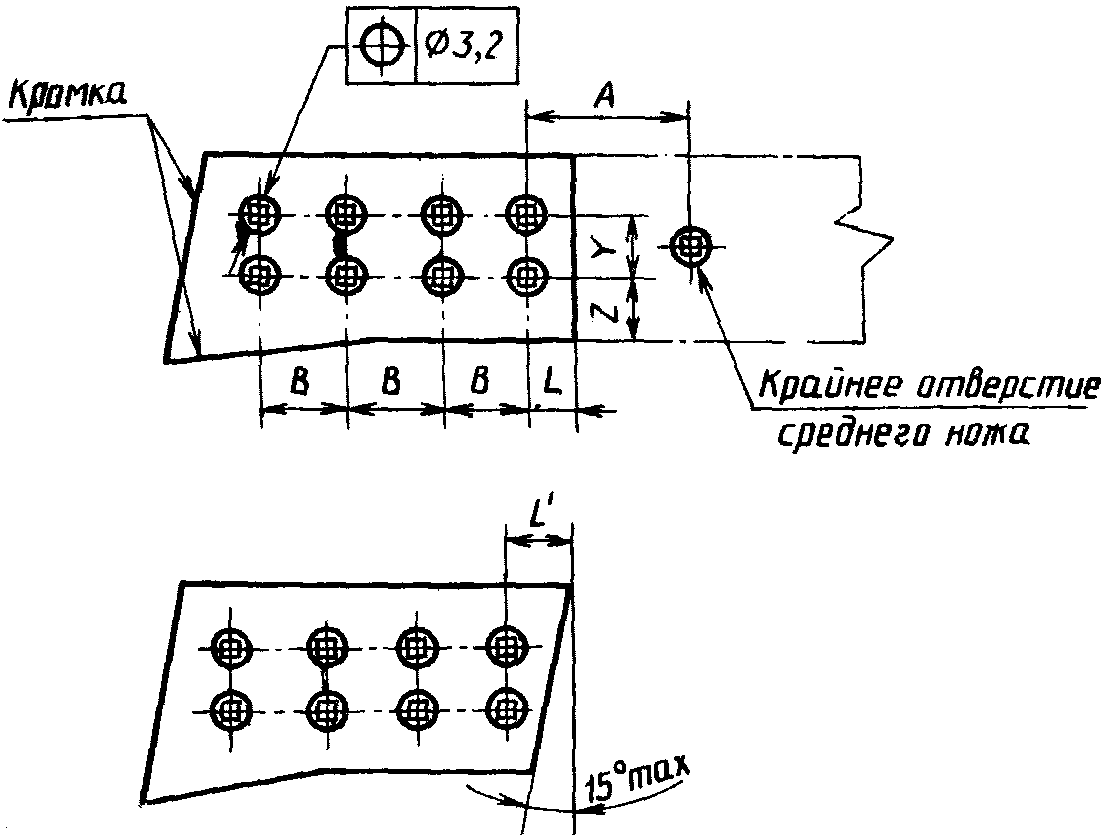

Ножи с двумя рядами отверстий. Линейное расположение
Черт. 3
Таблица 2
мм
??????????????????????????????????????????????????????????????????
A ? B ? Z ? Y ? L ? L'
? ? min ? ? ?
??????????????????????????????????????????????????????????????????
127 ? 70 ? 50 ? 40 ? 50,8 ? 63,5
????????????? ??????????? -3 ? -3
? 101,6 ? ? 63,5 ? ?

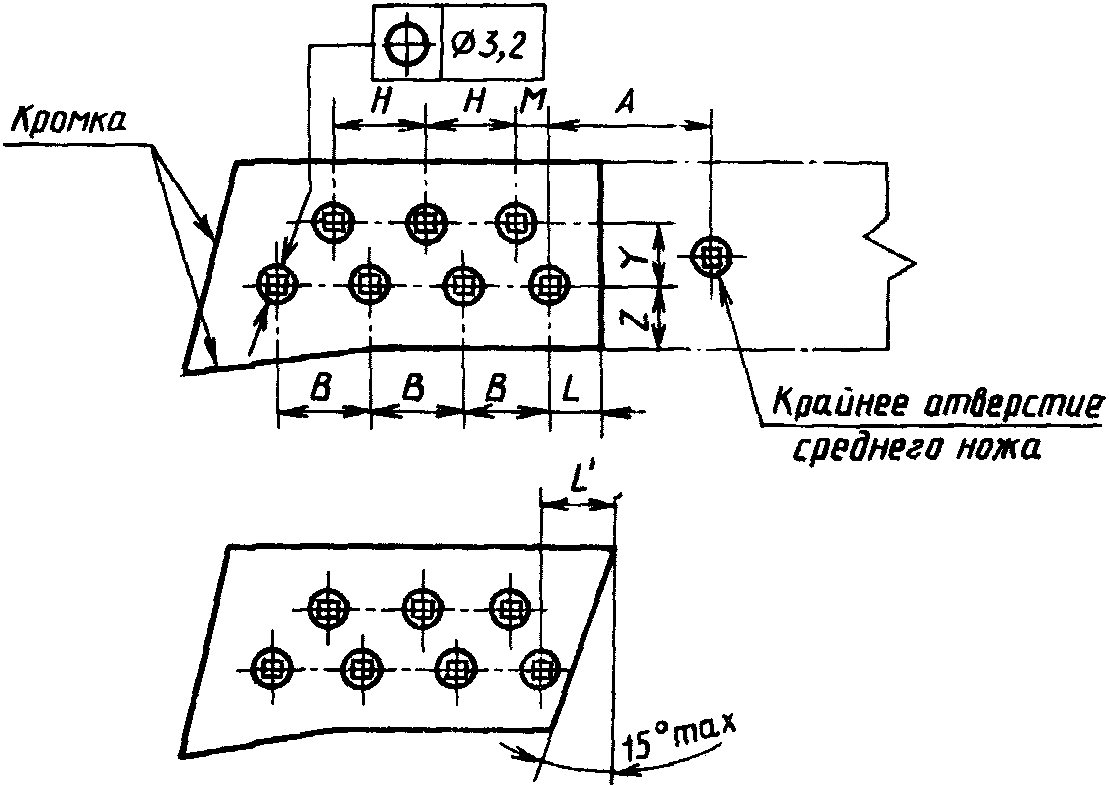

Ножи с двумя рядами отверстий. Нелинейное расположение
Черт. 4
Таблица 3
мм
??????????????????????????????????????????????????????????????????
A ? B ? H ? Z ? Y ? L ? L' ? M
? ? ? min ? ? ? ?
??????????????????????????????????????????????????????????????????
152,4 ? 70 ? 50 ? 75 ? 76,2 ? 88,9 ? 35
???????????????? ?????????? -3 ? -3 ????????
? 76,2 ?101,6 ? ? 82,6 ? ? ? 0
???????????????? ?????????? ? ????????
? 85 ? ? 45 ? ? ? 42,5
???????????????? ?????????? ? ????????
? 101,6 ? ? 92,1 ? ? ? 50,8
???????????????? ?????????? ? ????????
? 105 ? 85 ? ? 80 ? ? ? 0
Применение на добровольной основе раздела 4 обеспечивает соблюдение требований технического регламента "О безопасности машин и оборудования", утв. Постановлением Правительства Российской Федерации от 15.09.2009 N 753 (Приказ Росстандарта от 20.08.2010 N 3108).
4. РАСПОЛОЖЕНИЕ ОТВЕРСТИЙ В БОКОВЫХ НОЖАХ,
КОМПЛЕКТУЕМЫХ СО СРЕДНИМИ НОЖАМИ, ИМЕЮЩИМИ ШАГ
ОТВЕРСТИЙ 140 мм
4.1. Расположение отверстий в боковых ножах бульдозеров должно соответствовать указанным на черт. 5 - 7 и в табл. 4 - 6.
4.2. Центр зенковки отверстия должен находиться в пределах окружности диаметром 3,2 мм.
Ножи с одним рядом отверстий
Черт. 5
Таблица 4
мм
??????????????????????????????????????????????????????????????????
A ? B ? Z ? L
? ? min ?
??????????????????????????????????????????????????????????????????
140 ? 70 ? 75 ? 70
?????????????????? ? -3
? 140 ? ?

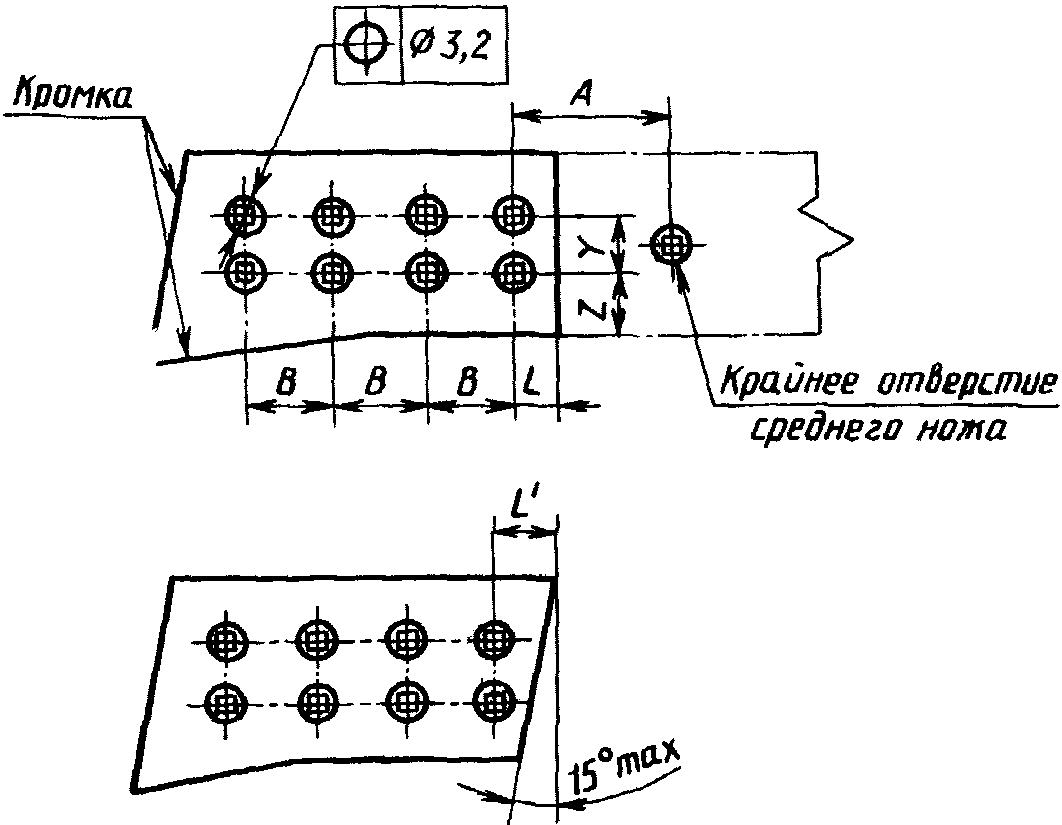

Ножи с двумя рядами отверстий. Линейное расположение
Черт. 6
Таблица 5
мм
??????????????????????????????????????????????????????????????????
A ? B ? Z ? Y ? L ? L'
? ? min ? ? ?
??????????????????????????????????????????????????????????????????
140 ? 70 ? 50 ? 70 ? 70 ? 88,9
? ? ???????????? -5 ? -5
? ? ? 80 ? ?
? ? ???????????? ?
? ? ? 100 ? ?
????????????? ???????????? ?
? 140 ? ? 70 ? ?
? ? ???????????? ?
? ? ? 80 ? ?
? ? ???????????? ?
? ? ? 100 ? ?

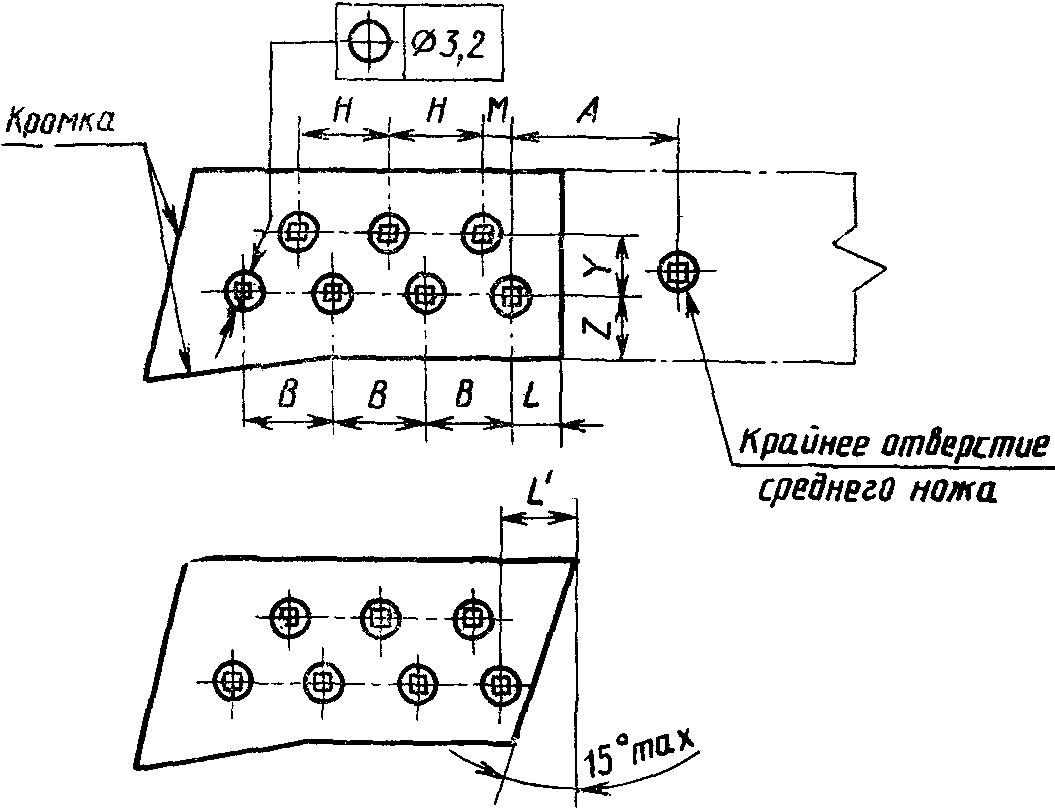

Ножи с двумя рядами отверстий. Нелинейное расположение
Черт. 7
Примечания к черт. 2 - 7. 1. На чертежах показан правый боковой нож. Чертеж не определяет форму бокового ножа.
2. Формы бокового ножа могут быть разными в зависимости от типа отвала (неповоротный, полусферический и т.д.).
3. При необходимости наружное отверстие допускается не выполнять.
Таблица 6
мм
??????????????????????????????????????????????????????????????????
A ? B ? H ? Z ? Y ? L ? L' ? M
? ? ? min ? ? ? ?
??????????????????????????????????????????????????????????????????
140 ? 70 ? 50 ? 80 ? 70 ? 88,9 ? 35
? ? ????????? -5 ? -5 ?
? ? ? 100 ? ? ?
???????????????? ????????? ? ????????
? 140 ? ? 80 ? ? ? 50
? ? ????????? ? ????????
? ? ? 100 ? ? ? 70
5. ОТВЕРСТИЕ ПОД БОЛТ КРЕПЛЕНИЯ
Формы и размеры отверстий под болты крепления - по ГОСТ 28771.
