"ГОСТ 10618-80. Государственный стандарт Союза ССР. Винты самонарезающие для металла и пластмассы. Общие технические условия"

(утв. и введен в действие Постановлением Госстандарта СССР от 30.12.1980 N 6109)

(ред. от 01.03.1991)

"ГОСТ 10618-80. Государственный стандарт Союза ССР. Винты самонарезающие для металла и пластмассы. Общие технические условия"
(утв. и введен в действие Постановлением Госстандарта СССР от 30.12.1980 N 6109)
(ред. от 01.03.1991)

Оглавление

ГОСТ 10618-80. Государственный стандарт Союза ССР. Винты самонарезающие для металла и пластмассы. Общие технические условия

Информационные данные

1. Размеры

2. Технические требования

3. Правила приемки

4. Методы контроля

5. Упаковка и маркировка

Приложение 1. Схема построения условного обозначения винтов

Утвержден и введен в действие

Постановлением Госстандарта СССР

от 30 декабря 1980 г. N 6109

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВИНТЫ САМОНАРЕЗАЮЩИЕ ДЛЯ МЕТАЛЛА И ПЛАСТМАССЫ

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

Self-tapping screws for metals and plastics.

General specifications

ГОСТ 10618-80

Список изменяющих документов

(в ред. Изменения N 1, утв. в апреле 1985 г.,

Изменения N 2, утв. в марте 1991 г.)

Группа Г32

Дата введения

с 1 января 1982 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством автомобильного и сельскохозяйственного машиностроения СССР.

Разработчики: В.А. Антонов, В.В. Корчагин, Н.А. Нестерова, А.А. Овчинников.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 30.12.1980 N 6109.

3. Стандарт соответствует международным стандартам ИСО 1478-83 в части допусков диаметра резьбы и ИСО 2702-74 в части твердости поверхности и методов контроля винтов.

4. Взамен ГОСТ 10618-63.

5. Ссылочные нормативно-технические документы

??????????????????????????????????????????????????????????????????

Обозначение НТД, на который дана ссылка ? Номер пункта

??????????????????????????????????????????????????????????????????

ГОСТ 1759.0-87 ?2.10; 4.1

ГОСТ 1759.1-82 ?2.11

ГОСТ 4543-71 ?2.2

ГОСТ 10702-78 ?2.2

ГОСТ 18160-72 ?5.1

6. Переиздание (декабрь 1991 г.) с Изменениями N 1, 2, утвержденными в апреле 1985 г., марте 1991 г. (ИУС 7-85, 6-91).

Настоящий стандарт распространяется на самонарезающие винты для металла и пластмассы класса точности B с притупленными заостренными концами.

Требования настоящего стандарта являются обязательными.

(Измененная редакция, Изм. N 2).

Применение на добровольной основе раздела 1 обеспечивает соблюдение требований технического регламента "О безопасности машин и оборудования" утв. Постановлением Правительства Российской Федерации от 15.09.2009 N 753 (Приказ Росстандарта от 11.05.2011 N 2169).

1. РАЗМЕРЫ

1.1. По форме и размерам самонарезающие винты должны соответствовать стандартам на конструкцию и размеры конкретных видов винтов.

1.2. Размеры резьбы и конца винта должны соответствовать указанным на черт. 1, 2 и в табл. 1, 2.

(Измененная редакция, Изм. N 1).

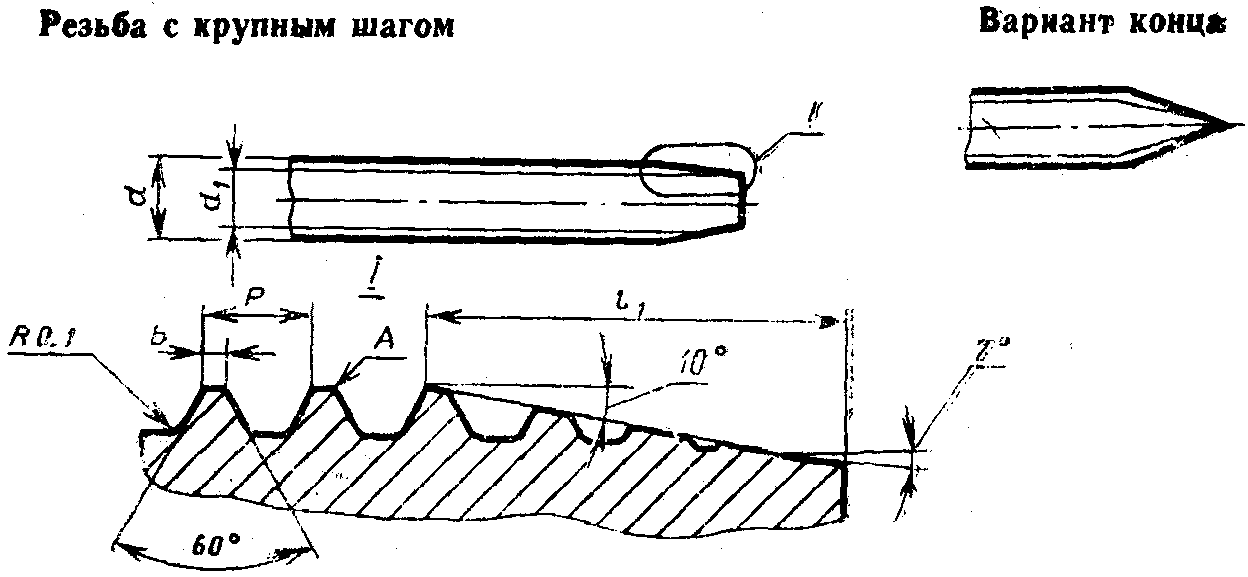

Черт. 1

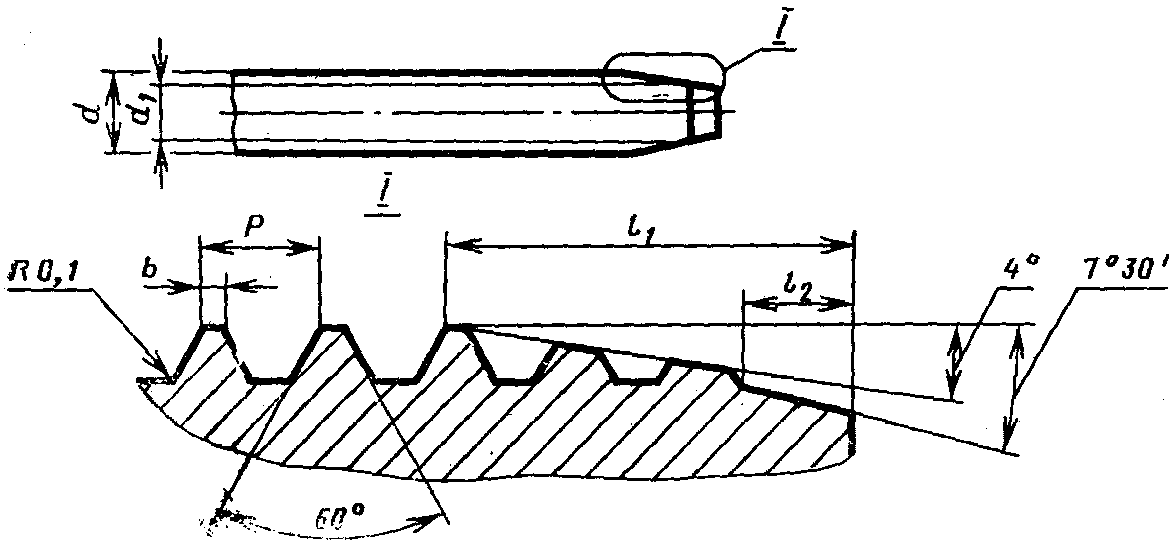

Резьба с мелким шагом

Черт. 2

Таблица 1

мм

???????????????????????????????????????????????????????????????????????????

Диаметр ? Номин. ? 2,5 ? 3 ? 4 ? 5 ? 6 ? 8

резьбы d ?????????????????????????????????????????????????????????????

? Пред. откл. по h 13 ? -0,14 ? -0,18 ?-0,22

???????????????????????????????????????????????????????????????????????????

Внутренний диаметр резьбы d , не более?1,7 ? 2,1 ? 2,8 ? 3,5 ? 4,2 ? 5,6

1 ? ? ? ? ? ?

???????????????????????????????????????????????????????????????????????????

Шаг резьбы P ? 1,25 ? 1,75? 2,00? 2,50? 3,50

???????????????????????????????????????????????????????????????????????????

Ширина площадки b, не более ?0,10 ? 0,15 ? 0,20

???????????????????????????????????????????????????????????????????????????

Длина конического конца l ~= ? 2,9 ? 4,3 ? 5,7 ? 6,1

1 ? ? ? ?

Примечание. В зависимости от метода образования резьбы края площадки A могут иметь скругления.

(Измененная редакция, Изм. N 2).

Таблица 2

мм

???????????????????????????????????????????????????????????????????????????

Диаметр ?Номин. ? 2,5 ? 3 ? 4 ? 5 ? 6 ? 8

резьбы d ????????????????????????????????????????????????????????????

?Пред. откл. по h 13 ? -0,14 ? -0,18 ?-0,22

???????????????????????????????????????????????????????????????????????????

Внутренний диаметр резьбы d , не более? 2,0 ? 2,3 ? 2,9 ? 3,9 ? 4,9 ? 6,2

1 ? ? ? ? ? ?

???????????????????????????????????????????????????????????????????????????

Шаг резьбы P ? 1,0 ? 1,5 ? 1,75? 2,0

???????????????????????????????????????????????????????????????????????????

Ширина площадки b, не более ? 0,10 ? 0,15

???????????????????????????????????????????????????????????????????????????

Длина конического конца с углом 4° ? 3,5 ? 5,0 ? 6,0 ? 7,0

l ~= ? ? ? ?

1 ? ? ? ?

???????????????????????????????????????????????????????????????????????????

Длина конического конца с углом 7°30' ? 1,00 ? 1,50 ? 1,75? 2,00

l ~= ? ? ? ?

2 ? ? ? ?

(Измененная редакция, Изм. N 1, 2).

1.3. Схема построения условного обозначения самонарезающих винтов указана в Приложении 1.

Применение на добровольной основе раздела 2 обеспечивает соблюдение требований технического регламента "О безопасности машин и оборудования" утв. Постановлением Правительства Российской Федерации от 15.09.2009 N 753 (Приказ Росстандарта от 11.05.2011 N 2169).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Предельные отклонения размеров и расположения поверхностей, шероховатость поверхностей самонарезающих винтов должны соответствовать стандартам на конструкцию и размеры конкретных видов винтов.

2.2. Марки материалов и их условные обозначения должны соответствовать указанным в табл. 3.

Таблица 3

мм

???????????????????????????????????????????????????????????????????????????

Наименование ? Марка материала ? Условное обозначение

материала ? ?марки материала (группы)

???????????????????????????????????????????????????????????????????????????

Углеродистые стали?08кп, 10, 10кп по ГОСТ 10702-78? 01

?????????????????????????????????????????????????????????

?20, 20кп, 25 по ГОСТ 10702-78 ? 04

???????????????????????????????????????????????????????????????????????????

Легированные стали?20Х, 40Х по ГОСТ 4543-71 ? 10

?????????????????????????????????????????????????????????

?30Х ГСА по ГОСТ 4543-71 ? 12

(Измененная редакция, Изм. N 2).

2.3. Допускается для изготовления винтов применять не указанные в табл. 3 марки материалов, механические свойства которых не ниже свойств марок материалов, установленных табл. 3.

В этом случае в обозначении винта вместо условного обозначения материалов указывают его марку.

2.4. Самонарезающие винты должны подвергаться термической или химико-термической обработке.

Твердость винтов с крупным шагом резьбы должна быть

, с мелким -

Поверхностная твердость винтов после химико-термической обработки должна быть не менее

; 83HR15N.

Глубина слоя химико-термической обработки должна быть:

для диаметров от 2 до 3 - 0,04 - 0,1 мм;

для диаметров от 4 до 6 - 0,05 - 0,18 мм;

для диаметров от 7 - 0,1 - 0,23 мм.

(Измененная редакция, Изм. N 1, 2).

2.5. Шаг и угол профиля резьбы, углы конической части стержня должны обеспечиваться точностью изготовления инструментов или копиров, для которых допускаемое отклонение от номинального значения не должно превышать +/- 10%.

2.6. Уменьшение наружного диаметра винта в пределах поля допуска может быть только в сторону конца винта.

2.7. Самонарезающие винты с заостренным концом должны иметь цилиндрический стержень с полнопрофильной резьбой до конуса.

2.8. Для винтов, имеющих менее четырех витков резьбы, длина конического конца не должна превышать 30% всей длины винта.

(Измененная редакция, Изм. N 2).

2.9. Резьба должна быть чистой, без задиров и заусенцев. Частичные подрезы, утолщения или надрывы витков не допускаются.

2.10. Виды покрытий и их условное обозначение - по ГОСТ 1759.0-87.

(Измененная редакция, Изм. N 2).

2.11. Допуски размеров, формы и расположения поверхностей винтов - по ГОСТ 1759.1-82.

Допускаемые дефекты поверхности винтов - по ГОСТ 1759.2-82.

2.12. На винтах с заостренным концом не допускается притупление острия буравчика более 15% от диаметра резьбы.

2.11, 2.12. (Введены дополнительно, Изм. N 2).

3. ПРАВИЛА ПРИЕМКИ

3.1. Правила приемки винтов - по ГОСТ 17769-83.

4. МЕТОДЫ КОНТРОЛЯ

4.1. Визуальный осмотр винтов, проверка размеров, шероховатости поверхностей, дефектов поверхности, твердости, толщины покрытия и измерения глубины обезуглероженного слоя - по ГОСТ 1759.0-87, ГОСТ 1759.2-82.

4.2. Проверку винтов на ввинчивание проводят по требованию потребителя следующим методом:

винты ввинчивают в испытательную стальную пластину;

твердость стальной испытательной пластины - 125 - 165 HB, содержание углерода в стали пластины должно быть не более 0,23%;

толщина пластины S, а также диаметры отверстий должны соответствовать указанным на черт. 3 и в табл. 4.

Черт. 3

Таблица 4

мм

???????????????????????????????????????????????????????????????????????????

Номинальный диаметр резьбы d ? 2,5 ? 3 ? 4 ? 5 ? 6 ? 8

???????????????????????????????????????????????????????????????????????????

S для винтов: ? ? ? ? ? ?

с крупным шагом резьбы ? 1,25 ? 1,25 ? 1,75 ? 2,00 ? 2,50 ? 3,50

???????????????????????????????????????????????????????????????????????????

с мелким шагом резьбы ? 2,5 ? 3,0 ? 4,0 ? 5,0 ? 6,0 ? 8,0

???????????????????????????????????????????????????????????????????????????

d (H13) для винтов: ? ? ? ? ? ?

1 ? ? ? ? ? ?

с крупным шагом резьбы ? 2,0 ? 2,5 ? 3,0 ? 3,8 ? 4,8 ? 6,0

???????????????????????????????????????????????????????????????????????????

с мелким шагом резьбы ? 2,1 ? 2,5 ? 3,5 ? 4,5 ? 5,5 ? 7,5

Конец ввернутого винта должен выходить из пластины не менее чем на два витка полного профиля резьбы. Винты, имеющие менее четырех витков резьбы, ввертываются в пластину с зазором между головкой и пластиной, не более допустимого недовода резьбы.

После вывинчивания на витках не должно быть выкрашивания, трещин, сорванных или смятых витков резьбы и смятия опорных поверхностей шлица на головке.

4.1, 4.2. (Измененная редакция, Изм. N 1).

5. УПАКОВКА И МАРКИРОВКА

5.1. Упаковка, маркировка, транспортирование и хранение - по ГОСТ 18160-72.

(Измененная редакция, Изм. N 2).

Приложение 1

Обязательное

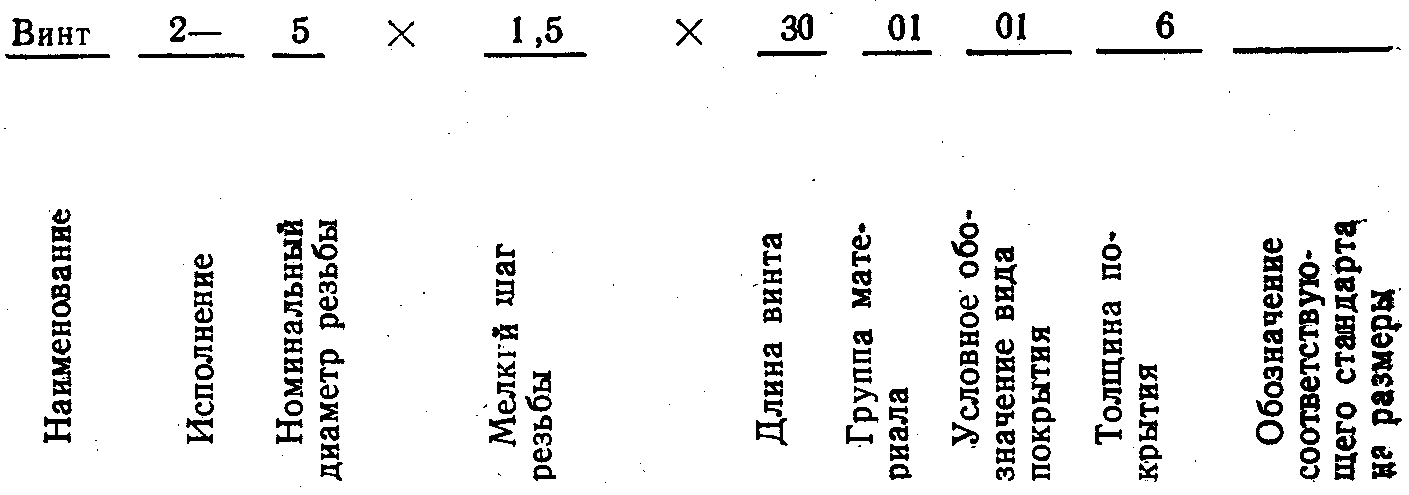

СХЕМА

ПОСТРОЕНИЯ УСЛОВНОГО ОБОЗНАЧЕНИЯ ВИНТОВ

Примечание. Исполнение 1, крупный шаг резьбы и отсутствие покрытия в условном обозначении не указываются.

Пример условного обозначения винта в исполнении 2, с диаметром резьбы d = 5 мм, с мелким шагом резьбы, длиной l = 30 мм, из углеродистой стали с цинковым покрытием толщиной 6 мкм, хроматированным:

Винт 2 - 5 x 1,5 x 30.01.016 ГОСТ ...

(Измененная редакция, Изм. N 1).

Приложение 2. (Исключено, Изм. N 1).
