Утвержден и введен в действие

Постановлением Госстандарта СССР

от 18 января 1983 г. N 220

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БРУСКИ АЛМАЗНЫЕ ХОНИНГОВАЛЬНЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Diamond honing sticks.

Specifications

ГОСТ 25594-83

Список изменяющих документов

(в ред. Изменения N 1, утв. в марте 1987 г.,

Изменения N 2, утв. в июне 1988 г.,

Изменения N 3, утв. Постановлением

Госстандарта СССР от 15.03.1991 N 266)

Группа Г25

ОКП 39 7127; 39 7227

Срок действия

с 1 января 1984 года

до 1 января 1994 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством станкостроительной и инструментальной промышленности.

Исполнители: В.Г. Сафронов, канд. техн. наук; Р.Ф. Кохан, канд. техн. наук; А.Е. Горбунов, канд. техн. наук; Ю.С. Сире, канд. техн. наук; Л.В. Бейпина, канд. техн. наук; Л.И. Кашкина.

2. Утвержден и введен в действие По становлением Государственного комитета СССР по стандартам от 18.01.1983 N 220.

3. Срок проверки - 1993 г.

4. Стандарт полностью соответствует СТ СЭВ 204-75.

5. Введен впервые.

6. Ссылочные нормативно-технические документы

??????????????????????????????????????????????????????????????????

Обозначение НТД, на который дана ссылка ? Номер пункта

??????????????????????????????????????????????????????????????????

ИС NORMPROD: примечание.

ГОСТ 12.3.023-80 утратил силу на территории Российской

Федерации с 1 января 2010 года в связи с введением в действие

ГОСТ Р 53001-2008 (Приказ Ростехрегулирования от 11.11.2008

N 194-ст).

ГОСТ 12.3.023-80 ?2.13

ИС NORMPROD: примечание.

Взамен ГОСТ 380-88 Постановлением Госстандарта РФ от

02.06.1997 N 205 с 1 января 1998 года введен в действие

ГОСТ 380-94.

ГОСТ 380-88 ?2.10

ГОСТ 5959-80 ?5.5

ГОСТ 9013-59 ?4.2

ГОСТ 9206-80 ?2.3

ГОСТ 9378-75 ?4.8

ГОСТ 10354-82 ?5.4

ГОСТ 18088-83 ?5.8

ГОСТ 24634-81 ?5.5

7. Переиздание (февраль 1989 г.) с Изменениями N 1, 2, утвержденными в марте 1987 г., июне 1988 г. (ИУС 6-87, 9-88).

8. Проверен в 1988 г. Срок действия продлен до 01.01.1994 (Постановление Госстандарта СССР от 16.06.1988 N 1840).

Настоящий стандарт распространяется на алмазные хонинговальные бруски на металлической связке, предназначенные для хонингования внутренних поверхностей деталей, изготовляемые для нужд народного хозяйства и экспорта. Требования настоящего стандарта в части разд. 1, 2, 4, 5 и п. 3.4 являются обязательными, другие требования - рекомендуемыми.

(в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 15.03.1991 N 266)

1. ОСНОВНЫЕ РАЗМЕРЫ

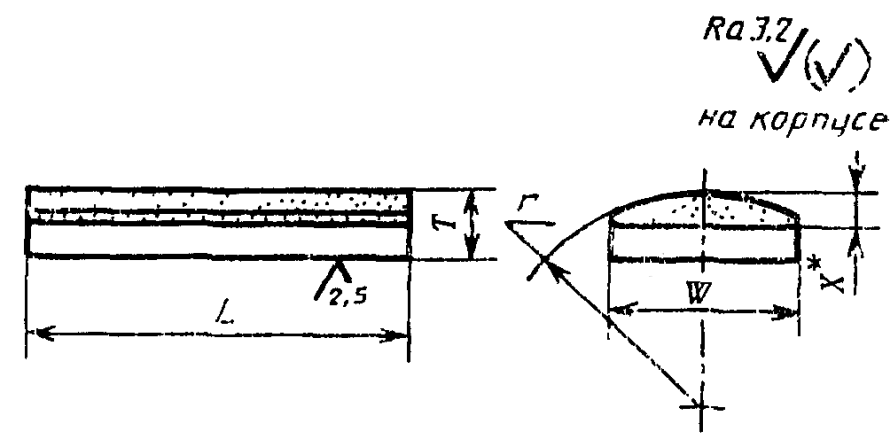

1.1. Размеры брусков должны соответствовать указанным на чертеже и в табл. 1.

(в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 15.03.1991 N 266)

-------------------------------

<*> Размер для справок

Таблица 1

мм

??????????????????????????????????????????????????????????????????

Обозначение ? W ? T ? L ? X ? ~r

брусков ????????????????????????????????? ? h14

? Поле допуска hl4 ? ?

??????????????????????????????????????????????????????????????????

2768-0001 ?2 ?2,0 ?25 ?1,5 ?-

????????????? ? ???????????? ?

2768-0002 ? ? ?40 ? ?

????????????????????????????????????????????? ?

2768-0003 ?3 ?3,0 ?35 ? ?

????????????? ? ???????????? ?

2768-0004 ? ? ?50 ? ?

????????????? ? ???????????? ?

2768-0005 ? ? ?60 ? ?

????????????? ? ???????????????????????

2768-0006 ? ? ?50 ?2,0 ?

??????????????????????????????????????????????????????????????????

2768-0007 ?4 ?3,0 ?35 ?1,5 ?10

????????????? ? ???????????? ?

2768-0008 ? ? ?50 ? ?

????????????? ?????????????????????????????????

2768-0009 ? ?4,0 ?35 ?2,0 ?

????????????? ? ???????????? ?

2768-0010 ? ? ?50 ? ?

????????????? ??????????? ????????????

2768-0011 ? ?5,0 ? ?1,0 ?

?????????????????????????????????? ??????????????????????

2768-0012 ?5 ?3,0 ? ?1,5 ?30

????????????? ? ???????????? ?

2768-0013 ? ? ?75 ? ?

????????????? ?????????????????????????????????

5768-0014 ? ?4,0 ?50 ?2,0 ?

????????????? ? ???????????? ?

2768-0015 ? ? ?75 ? ?

????????????? ?????????????????????? ?

2768-0016 ? ?5,0 ?50 ? ?

????????????? ? ???????????? ?

2768-0017 ? ? ?75 ? ?

????????????? ?????????????????????? ?

2768-0018 ? ?6,0 ?35 ? ?

????????????? ? ???????????? ?

2768-0019 ? ? ?50 ? ?

????????????? ? ???????????? ?

2768-0020 ? ? ?60 ? ?

????????????? ? ???????????????????????

2768-0021 ? ? ?50 ?3,0 ?

????????????? ? ???????????? ?

2768-0022 ? ? ?75 ? ?

????????????? ? ???????????? ?

2768-0023 ? ? ?100 ? ?

??????????????????????????????????????????????????????????????????

2768-0024 ?6 ?3,0 ?50 ?1,5 ?20

????????????? ? ???????????? ?

2768-0025 ? ? ?75 ? ?

????????????? ?????????????????????????????????

2768-0026 ? ?4,0 ?50 ?2,0 ?

????????????? ? ???????????? ?

2768-0027 ? ? ?75 ? ?

????????????? ??????????? ????????????

2768-0028 ? ?5,0 ? ?3,0 ?

????????????? ?????????????????????? ???????????

2768-0029 ? ?6,0 ?100 ? ?40

????????????? ? ???????????? ?

2768-0030 ? ? ?125 ? ?

??????????????????????????????????????????????????????????????????

2768-0031 ?8 ?4,0 ?75 ?2,0 ?20

????????????? ? ???????????? ?

2768-0032 ? ? ?100 ? ?

????????????? ? ???????????? ?

2768-0033 ? ? ?125 ? ?

????????????? ?????????????????????? ???????????

2768-0034 ? ?5,0 ?100 ? ?40

????????????? ? ???????????????????????

2768-0035 ? ? ?75 ?3,0 ?

????????????? ? ???????????? ?

2768-0036 ? ? ?100 ? ?

????????????? ? ???????????? ?

2768-0037 ? ? ?125 ? ?

????????????? ?????????????????????? ?

2768-0038 ? ?8,0 ?100 ? ?

????????????? ? ???????????? ?

2768-0039 ? ? ?125 ? ?

??????????????????????????????????????????????????????????????????

2768-0040 ?10 ?4,0 ?75 ?2,0 ?50

????????????? ? ???????????? ?

2768-0041 ? ? ?100 ? ?

????????????? ? ???????????? ?

2768-0042 ? ? ?125 ? ?

????????????? ?????????????????????????????????

2768-0043 ? ?5,0 ?75 ?3,0 ?

????????????? ? ???????????? ?

2768-0044 ? ? ?100 ? ?

????????????? ? ???????????? ?

2768-0045 ? ? ?125 ? ?

???????????????????????? ???????????????????????

2768-0046 ?12 ? ?100 ?2,0 ?

????????????? ? ???????????? ?

2768-0047 ? ? ?125 ? ?

????????????? ? ???????????? ?

2768-0048 ? ? ?150 ? ?

????????????? ?????????????????????????????????

2768-0049 ? ?6,0 ?100 ?3,0 ?

????????????? ? ???????????? ?

2768-0050 ? ? ?125 ? ?

????????????? ? ???????????? ?

2768-0051 ? ? ?150 ? ?

????????????? ? ???????????????????????

2768-0052 ? ? ?100 ?4,0 ?

????????????? ? ???????????? ?

2768-0053 ? ? ?125 ? ?

????????????? ? ???????????? ?

2768-0054 ? ? ?150 ? ?

??????????????????????????????????????????????????????????????????

2768-0055 ?16 ?5,0 ?100 ?2,0 ?60

????????????? ? ???????????? ?

2768-0056 ? ? ?125 ? ?

????????????? ? ???????????? ?

2768-0057 ? ? ?150 ? ?

????????????? ? ???????????????????????

2768-0058 ? ? ?100 ?3,0 ?

????????????? ? ???????????? ?

2768-0059 ? ? ?125 ? ?

????????????? ? ???????????? ?

2768-0060 ? ? ?150 ? ?

????????????? ?????????????????????? ???????????

2768-0061 ? ?6,0 ?100 ? ?100

????????????? ? ???????????? ?

2768-0062 ? ? ?125 ? ?

????????????? ? ???????????? ?

2768-0063 ? ? ?150 ? ?

???????????????????????? ???????????????????????

2768-0064 ?22 ? ?45 ?2,0 ?

????????????????????????????????????????????? ?

2768-0065 ?25 ?5,0 ?70 ? ?

????????????? ??????????? ? ?

2768-0066 ? ?10,5 ? ? ?

(в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 15.03.1991 N 266)

Примечание. По заказу потребителя допускается изготовление брусков других размеров.

Пример условного обозначения бруска длиной L = 100 мм, шириной W = 12 мм, высотой T = 6 мм, толщиной алмазоносного слоя X = 3 мм, с радиусом r = 50 мм, из алмазных порошков марки АС6, зернистостью 125/100, относительной концентрацией 100, на металлической связке марки М2-01:

(в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 15.03.1991 N 266)

2768-0049 АС6 125/100 100 М2-01 ГОСТ 25594-83.

(Измененная редакция, Изм. N 2).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Бруски должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Бруски должны состоять из корпуса и закрепленного на нем алмазоносного слоя.

Между корпусом бруска и алмазоносным слоем допускается наличие промежуточного безалмазного слоя.

2.3. Для изготовления алмазоносного слоя брусков должны применяться алмазные порошки по ГОСТ 9206-80 и связка. Марки и зернистость алмазных порошков для изготовления алмазоносного слоя должны соответствовать указанным в табл. 2.

Таблица 2

??????????????????????????????????????????????????????????????????

Марка ? Зернистость

??????????????????????????????????????????????????????????????????

А2, А3 ?От 630/500 до 50/40

(в ред. Изменения N 3, утв. Постановлением Госстандарта СССР

от 15.03.1991 N 266)

АС4 ?" 200/160 " 50/40

АС6 ?" 250/200 " 50/40

АС15 ?" 630/500 " 50/40

АС20 ?" 500/400 " 50/40

АС32 ?" 630/500 " 50/40

AM, ACM ?" 60/40 " 14/10

АРВ1, APK4, АРС3 ?" 800/630 " 50/40

По заказу потребителя допускается изготовление брусков из алмазных порошков других марок.

Допускается применять алмазные порошки с металлическими или неметаллическими покрытиями.

(Измененная редакция, Изм. N 2).

2.4. Относительная концентрация алмазов в алмазоносном слое брусков должна быть: 25; 50; 75; 100; 125 и 150.

Масса алмазов в брусках приведена в Приложении 1.

2.5. Твердость алмазоносного слоя бруска должна соответствовать твердости связки, из которой изготовлен брусок.

2.6. Зерна алмазного порошка должны быть равномерно распределены в алмазоносном слое и вскрыты.

Допускаются невскрытые участки общей площадью не более 10%.

2.7. Бруски не должны иметь зазоров, отслаиваний в месте соединения алмазоносного слоя с корпусом, а также трещин, сколов на поверхности алмазоносного слоя.

2.8. На поверхности алмазоносного слоя не должно быть раковин, выкрашиваний и забоин, площадью более 0,5 мм2 при ширине бруска от 2 до 6 мм - более 5 шт. и площадью более 1 мм2 при ширине бруска от 8 до 25 мм - более 8 шт.

На поверхности алмазоносного слоя брусков, изготовляемых из поликристаллических алмазов, не должно быть раковин, выкрашиваний и пор величиной более двукратного размера предельной фракции алмазного зерна.

2.9. Нависание алмазоносного слоя над корпусом бруска не должно быть более 0,2 мм.

На торцах брусков допускаются скругления радиусом не более 2 мм.

ИС NORMPROD: примечание.

Взамен ГОСТ 380-88 Постановлением Госстандарта РФ от 02.06.1997 N 205 с 1 января 1998 года введен в действие ГОСТ 380-94.

2.10. Корпус брусков должен быть изготовлен из стали марки Ст3 по ГОСТ 380-88 или других марок, по механическим характеристикам не уступающим вышеуказанной стали.

(в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 15.03.1991 N 266)

Допускается изготовление корпусов брусков методом порошковой металлургии.

2.11. На корпусе бруска, изготовленного методом порошковой металлургии, и кромках корпуса не должно быть раковин, выкрашиваний, забоин, сколов площадью более 2 мм2 для брусков с В до 6 мм и более 4 мм2 - для брусков с В свыше 6 мм.

(Измененная редакция, Изм. N 2).

2.12. Величина прогиба брусков не должна превышать значений, указанных в табл. 3.

Таблица 3

мм

??????????????????????????????????????????????????????????????????

Длина бруска ?Величина прогиба бруска при относительной

? концентрации алмазов в алмазоносном слое

???????????????????????????????????????????

? от 25 до 100 ? 125 и 150

??????????????????????????????????????????????????????????????????

От 25 до 40 ?0,15 ?0,20

(в ред. Изменения N 3, утв. Постановлением Госстандарта СССР

от 15.03.1991 N 266)

" 50 " 75 ?0,20 ?0,25

(в ред. Изменения N 3, утв. Постановлением Госстандарта СССР

от 15.03.1991 N 266)

" 100 " 150 ?0,25 ?0,30

Величина прогиба брусков всех размеров, изготовляемых из порошков поликристаллических алмазов, должна быть не более 0,40 мм.

ИС NORMPROD: примечание.

ГОСТ 12.3.023-80 утратил силу на территории Российской Федерации с 1 января 2010 года в связи с введением в действие ГОСТ Р 53001-2008 (Приказ Ростехрегулирования от 11.11.2008 N 194-ст).

2.13. Требования безопасной работы - по ГОСТ 12.3.023-80.

2.14. Режущая способность брусков, параметры шероховатости обрабатываемой поверхности должны соответствовать указанным в табл. 3а.

Таблица 3а

??????????????????????????????????????????????????????????????????

Зернистость ? Режущая способность, ?Параметр шероховатости Ra,

алмазного ?мм/мин, не менее, при ?мкм, обрабатываемой поверх-

порошка ? обработке чугуна ?ности из чугуна

?????????????????????????????????????????????????????

?до 01.01.91?с 01.01.91?до обработки?после обработки;

? ? ? ? не более

??????????????????????????????????????????????????????????????????

800/630 ?0,25 ?0,275 ?- ?-

????????????????????????????????????? ?

630/500 ?0,22 ?0,250 ? ?

?????????????? ???????????? ?

500/400 ? ?0,240 ? ?

????????????????????????????????????? ?

400/315 ?0,20 ?0,230 ? ?

?????????????? ???????????? ?

315/250 ? ?0,220 ? ?

??????????????????????????????????????????????????????????????????

250/200 ?0,17 ?0,180 ?6,3 - 10 ?5,00

?????????????? ???????????? ?

200/160 ? ?0,170 ? ?

??????????????????????????????????????????????????????????????????

160/125 ?0,15 ?0,160 ?5,8 - 8 ?4,00

?????????????? ???????????? ?

125/100 ? ?0,150 ? ?

??????????????????????????????????????????????????????????????????

100/80 ?0,10 ?0,120 ?3,2 - 6,3 ?2,50

?????????????? ???????????? ?

80/63 ? ?0,100 ? ?

??????????????????????????????????????????????????????????????????

63/50 ?0,06 ?0,060 ?1,6 - 2,5 ?1,25

50/40 ? ? ? ?

??????????????????????????????????????????????????????????????????

60/40 ?- ?- ?1,25 - 2,5 ?1,00

?????????????? ? ??????????????????????????????

40/28 ? ? ?0,8 - 1,25 ?0,63

28/20 ? ? ? ?

?????????????? ? ??????????????????????????????

20/14 ? ? ?0,4 - 0,63 ?0,32

14/10 ? ? ? ?

(Введен дополнительно, Изм. N 2).

2.15. На нижней опорной стороне бруска длиной 100 мм и более должны быть четко нанесены:

товарный знак предприятия-изготовителя;

марка и зернистость алмазного порошка;

относительная концентрация алмазов;

марка связки;

номер партии;

год изготовления (две последние цифры).

На брусках длиной менее 100 мм маркируется только товарный знак и зернистость алмазного порошка.

В паспорте дополнительно должны быть указаны условное обозначение бруска, твердость и обозначение стандарта.

Примечания. 1. Допускается наносить маркировку на алмазном слое.

2. На брусках шириной до 3 мм допускается наносить маркировку на ярлыке.

(п. 2.15 введен Изменением N 3, утв. Постановлением Госстандарта СССР от 15.03.1991 N 266)

2.16. Остальные требования к маркировке и упаковка - по ГОСТ 18088-83.

(п. 2.16 введен Изменением N 3, утв. Постановлением Госстандарта СССР от 15.03.1991 N 266)

3. ПРАВИЛА ПРИЕМКИ

3.1. Для контроля соответствия брусков требованиям настоящего стандарта проводят приемочный контроль и периодические испытания.

(Измененная редакция, Изм. N 1).

3.2. Приемочному контролю на соответствие требованиям пп. 1.1, 2.6 - 2.9, 2.11 должны подвергаться 30% брусков от партии, но не менее 5 шт.; на соответствие п. 2.5 - 10% брусков, но не менее 3 шт. и п. 2.12 - 50% брусков, но не менее 10 шт.

Партия должна состоять из брусков, изготовленных из алмазного порошка одной марки, зернистости, концентрации, связки, при одинаковом технологическом режиме и одновременно предъявляемых к приемке по одному документу.

(Измененная редакция, Изм. N 1, 2).

3.2а. Если при приемочном контроле будет установлено несоответствие требованиям стандарта более чем по одному из контролируемых показателей, то партия не принимается.

Если установлено несоответствие требованиям стандарта по одному из контролируемых показателей, то проводят повторный контроль на удвоенном количестве брусков по всем показателям.

При наличии дефектов в повторной выборке партия не принимается.

(Введен дополнительно, Изм. N 1).

3.3. (Исключен, Изм. N 1).

3.4. Периодическим испытаниям на соответствие требованиям п. 2.14 должны подвергаться бруски одной характеристики в количестве не менее трех комплектов один раз в 3 мес.

Абзац исключен с 1 января 1992 года. - Изменение N 3, утв. Постановлением Госстандарта СССР от 15.03.1991 N 266.

Допускается проводить периодические испытания у потребителя в производственных условиях.

(Измененная редакция, Изм. N 2).

4. МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ

4.1. Размеры брусков по пп. 1.1, 2.12 контролируют универсальными средствами измерений.

4.2. Твердость алмазоносного слоя каждого бруска измеряют по ГОСТ 9013-59, шкала В. За твердость алмазоносного слоя принимают среднее арифметическое значение, полученное при измерении твердости бруска не менее, чем в трех точках по осевой линии: в средней точке и в двух точках, лежащих на расстоянии 6 мм от концов бруска. Для брусков длиной до 25 мм допускается уменьшение расстояния точек измерения от концов бруска до 3 мм.

Расхождение значений между результатами измерений твердости алмазоносного слоя в одном бруске, а также средних арифметических значений твердости алмазоносного слоя в разных брусках одного комплекта не должно превышать 10 HRB.

Комплект - количество брусков, кратное 6, но не более 24 шт.

(Измененная редакция, Изм. N 1).

4.3. Измерение твердости брусков шириной от 2 до 4 мм и всех брусков с алмазоносным слоем из порошков с зернистостью 315/250 и более следует проводить на безалмазных брусках-свидетелях, изготовляемых из одной и той же партии связки и при одинаковом технологическом режиме с шириной 8 мм и длиной 100 мм.

4.4. Измерение твердости необходимо проводить после очистки рабочей поверхности бруска от окислов, следов смазки и других посторонних веществ.

4.5. Бруски по пп. 2.6 и 5.1 контролируют невооруженным глазом путем сравнения с контрольными образцами, утвержденными в установленном порядке.

4.6. Бруски по п. 2.7 контролируют при увеличении 7 -

, по п. 2.8 - при увеличении

4.5, 4.6. (Измененная редакция, Изм. N 2).

4.7. Бруски по пп. 2.9 и 2.11 контролируют при помощи измерительной лупы при увеличении 10 -

4.8. Шероховатость поверхности брусков контролируют путем сравнения с образцами шероховатости по ГОСТ 9378-75.

4.9. Метод определения режущей способности и шероховатости обработанной поверхности указан в Приложении 2.

5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

(в ред. Изменения N 3, утв. Постановлением

Госстандарта СССР от 15.03.1991 N 266)

Транспортирование и хранение - по ГОСТ 18088-83.

Приложение 1

Справочное

МАССА АЛМАЗОВ В БРУСКАХ, КАРАТЫ

??????????????????????????????????????????????????????????????????

Обозначение ? Масса алмазов при относительной концентрации

брусков ??????????????????????????????????????????????????

? 25 ? 50 ? 75 ? 100 ? 125 ? 150

??????????????????????????????????????????????????????????????????

2768-0001 ?0,08 ?0,16 ?0,25 ?0,33 ?0,41 ?0,50

2768-0002 ?0,13 ?0,26 ?0,40 ?0,53 ?0,66 ?0,79

2768-0003 ?0,17 ?0,35 ?0,52 ?0,69 ?0,87 ?1,04

2768-0004 ?0,25 ?0,50 ?0,74 ?0,99 ?1,24 ?1,48

2768-0005 ?0,30 ?0,59 ?0,89 ?1,19 ?1,48 ?1,78

2768-0006 ?0,33 ?0,66 ?0,99 ?1,32 ?1,65 ?1,98

2768-0007 ?0,23 ?0,46 ?0,69 ?0,92 ?1,16 ?1,39

2768-0008 ?0,33 ?0,66 ?0,99 ?1,32 ?1,65 ?1,98

2768-0009 ?0,31 ?0,62 ?0,92 ?1,23 ?1,54 ?1,85

2768-0010 ?0,44 ?0,88 ?1,32 ?1,76 ?2,20 ?2,64

2768-0011 ?0,22 ?0,44 ?0,66 ?0,88 ?1,10 ?1,32

2768-0012 ?0,41 ?0,82 ?1,24 ?1,65 ?2,06 ?2,48

2768-0013 ?0,62 ?1,24 ?1,86 ?2,48 ?3,10 ?3,70

2768-0014 ?0,55 ?1,10 ?1,65 ?2,20 ?2,75 ?3,30

2768-0015 ?0,82 ?1,65 ?2,48 ?3,30 ?4,10 ?5,00

2768-0016 ?0,55 ?1,10 ?1,65 ?2,20 ?2,75 ?3,30

2768-0017 ?0,82 ?1,65 ?2,48 ?3,30 ?4,10 ?5,00

2768-0018 ?0,38 ?0,77 ?1,16 ?1,54 ?1,92 ?2,31

2768-0019 ?0,55 ?1,10 ?1,65 ?2,20 ?2,75 ?3,30

2768-0020 ?0,66 ?1,32 ?1,98 ?2,64 ?3,30 ?4,00

2768-0021 ?0,82 ?1,65 ?2,48 ?3,30 ?4,10 ?5,00

2768-0022 ?1,24 ?2,48 ?3,70 ?5,00 ?6,20 ?7,40

2768-0023 ?1,65 ?3,30 ?5,00 ?6,60 ?8,20 ?9,90

2768-0024 ?0,50 ?0,99 ?1,48 ?1,98 ?2,48 ?2,97

2768-0025 ?0,74 ?1,48 ?2,23 ?2,97 ?3,70 ?4,40

2768-0026 ?0,66 ?1,32 ?1,98 ?2,64 ?3,30 ?4,00

2768-0027 ?0,99 ?1,98 ?2,97 ?4,00 ?5,00 ?5,90

2768-0028 ?1,48 ?2,97 ?4,40 ?5,90 ?7,40 ?8,90

2768-0029 ?1,98 ?4,00 ?5,90 ?7,90 ?9,90 ?11,90

2768-0030 ?2,48 ?5,00 ?7,40 ?9,90 ?12,40 ?14,80

2768-0031 ?1,32 ?2,64 ?4,00 ?5,30 ?6,60 ?7,90

2768-0032 ?1,76 ?3,50 ?5,30 ?7,00 ?8,80 ?10,60

2768-0033 ?2,20 ?4,40 ?6,60 ?8,80 ?11,00 ?13,20

2768-0034 ?1,76 ?3,50 ?5,30 ?7,00 ?8,80 ?10,60

2768-0035 ?1,98 ?4,00 ?5,90 ?7,90 ?9,90 ?11,90

2768-0036 ?2,64 ?5,30 ?7,90 ?10,60 ?13,20 ?15,80

2768-0037 ?3,30 ?6,60 ?9,90 ?13,20 ?16,50 ?19,80

2768-0038 ?2,64 ?5,30 ?7,90 ?10,60 ?13,20 ?15,80

2768-0039 ?3,30 ?6,60 ?9,90 ?13,20 ?16,50 ?19,80

2768-0040 ?1,65 ?3,30 ?5,00 ?6,60 ?8,20 ?9,90

2768-0041 ?2,20 ?4,40 ?6,60 ?8,80 ?11,00 ?13,20

2768-0042 ?2,75 ?5,50 ?8,20 ?11,00 ?13,80 ?16,50

2768-0043 ?2,48 ?5,00 ?7,40 ?9,90 ?12,40 ?14,80

2768-0044 ?3,30 ?6,60 ?9,90 ?13,20 ?16,50 ?19,80

2768-0045 ?4,10 ?8,20 ?12,40 ?16,50 ?20,60 ?24,80

2768-0046 ?2,64 ?5,30 ?7,90 ?10,60 ?13,20 ?15,80

2768-0047 ?3,30 ?6,60 ?9,90 ?13,20 ?16,50 ?19,80

2768-0048 ?4,00 ?7,90 ?11,90 ?15,80 ?19,80 ?23,80

2768-0049 ?4,00 ?7,90 ?11,90 ?15,80 ?19,80 ?23,80

2768-0050 ?5,00 ?9,90 ?14,80 ?19,80 ?24,80 ?29,70

2768-0051 ?5,90 ?11,90 ?17,80 ?23,80 ?29,70 ?36,00

2768-0052 ?5,30 ?10,60 ?15,80 ?21,10 ?26,40 ?32,00

2768-0053 ?6,60 ?13,20 ?19,80 ?26,40 ?33,00 ?40,00

2768-0054 ?7,90 ?15,80 ?23,80 ?32,00 ?40,00 ?48,00

2768-0055 ?3,50 ?7,00 ?10,60 ?14,10 ?17,60 ?21,10

2768-0056 ?4,40 ?8,80 ?13,20 ?17,60 ?22,00 ?26,40

2768-0057 ?5,30 ?10,60 ?15,80 ?21,10 ?26,40 ?32,00

2768-0058 ?5,30 ?10,60 ?15,80 ?21,10 ?26,40 ?32,00

2768-0059 ?6,60 ?13,20 ?19,80 ?26,40 ?33,00 ?40,00

2768-0060 ?7,90 ?15,80 ?23,80 ?32,00 ?40,00 ?48,00

2768-0061 ?5,30 ?10,60 ?15,80 ?21,10 ?26,40 ?32,00

2768-0062 ?6,60 ?13,20 ?19,80 ?26,40 ?33,00 ?40,00

2768-0063 ?7,90 ?15,80 ?23,80 ?32,00 ?40,00 ?48,00

2768-0064 ?2,18 ?4,40 ?6,50 ?8,70 ?10,90 ?13,10

2768-0065 ?3,80 ?7,70 ?11,60 ?15,40 ?19,20 ?23,10

2768-0066 ?3,80 ?7,70 ?11,60 ?15,40 ?19,20 ?23,10

(Измененная редакция, Изм. N 2).

Приложение 2

Обязательное

МЕТОД ОПРЕДЕЛЕНИЯ РЕЖУЩЕЙ СПОСОБНОСТИ И ШЕРОХОВАТОСТИ

ОБРАБОТАННОЙ ПОВЕРХНОСТИ

1. Оборудование и материалы

1.1. Хонинговалые станки, обеспечивающие нормы жесткости и точности, соответствующие паспорту станка.

1.2. Бруски длиной 50 мм, шириной 8 мм.

(Измененная редакция, Изм. N 1).

1.3. Обрабатываемое изделие: втулка из серого чугуна с пределом прочности не менее 320 МПа (3200 кгс/см2).

Размеры втулок и брусков должны выбираться таким образом, чтобы отношение суммарной ширины режущей поверхности всех брусков к периметру обрабатываемого отверстия находилось в пределах от 0,15 до 0,3.

1.4. Индикаторный нутромер с ценой деления шкалы 0,01 мм.

1.3, 1.4. (Измененная редакция, Изм. N 2).

1.5. Профилограф-профилометр.

2. Подготовка к испытанию

2.1. Комплект брусков устанавливают в хонинговальной головке путем припайки к стальным колодкам оловом или оловянным припоем или другим способом, обеспечивающим надежность крепления брусков.

Комплект брусков прирабатывают.

Приработка считается законченной, если площадь контакта бруска с обрабатываемой поверхностью достигает 60 - 70% рабочей площади брусков из шлифпорошков и 90% - из микропорошков.

2.2. Режим хонингования при скорости вращения головки от 40 до 60 м/мин и скорости возвратно-поступательного движения шпинделя от 8 до 12 м/мин должны соответствовать указанным в таблице.

??????????????????????????????????????????????????????????????????

Зернистость алмазного ?Давление на брусок,?Смазочно-охлаждающая

порошка ? МПа ? жидкость

??????????????????????????????????????????????????????????????????

800/630 - 315/250 ?От 1,0 до 1,6 ?70% керосина и 30%

250/200 - 125/100 ?" 0,8 " 1,2 ?веретенного масла или

100/80 - 50/40 ?" 0,6 " 1,0 ?масляная эмульсия

60/40 - 14/10 ?" 0,2 " 0,6 ?ОСМ-1

(Измененная редакция, Изм. N 2).

3. Проведение испытаний

3.1. Испытанию подвергают три комплекта брусков.

(Измененная редакция, Изм. N 2).

3.2. Испытание каждого комплекта брусков проводят на трех втулках.

3.3. Цикл обработки одной втулки - 60 с.

3.4. При определении съема металла по диаметру измерение внутреннего диаметра каждой втулки проводят до и после испытания в трех сечениях и двух взаимно перпендикулярных плоскостях.

3.5. Шероховатость обработанной поверхности измеряют на профилографе до и после обработки.

3.6. Параметры шероховатости Ra втулок до обработки должны быть 10 - 15 мкм - при применении брусков зернистостями свыше 250/200 и в соответствии с табл. 3а - при применении брусков зернистостями 250/200 и менее.

(Введен дополнительно, Изм. N 2).

4. Обработка результатов

4.1. Для определения режущей способности брусков находят среднее арифметическое значение съема металла трех обрабатываемых втулок за одну минуту.

Вернуться в "Каталог нормативных документов"

Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/12/gost_93236.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

"ГОСТ 25594-83. Бруски алмазные хонинговальные. Технические условия"(утв. Постановлением Госстандарта СССР от 18.01.1983 N 220)(ред. от 15.03.1991)

Вернуться в "Каталог нормативных документов"

"ГОСТ 25594-83. Бруски алмазные хонинговальные. Технические условия"
(утв. Постановлением Госстандарта СССР от 18.01.1983 N 220)
(ред. от 15.03.1991)
