"ГОСТ 11371-78. Межгосударственный стандарт. Шайбы. Технические условия"

(утв. и введен в действие Постановлением Госстандарта СССР от 26.06.1978 N 1674)

(ред. от 01.05.1990)

"ГОСТ 11371-78. Межгосударственный стандарт. Шайбы. Технические условия"
(утв. и введен в действие Постановлением Госстандарта СССР от 26.06.1978 N 1674)
(ред. от 01.05.1990)

Оглавление

ГОСТ 11371-78. Межгосударственный стандарт. Шайбы. Технические условия

Информационные данные

1. Основные параметры и размеры

2. Технические требования

3. Правила приемки

4. Методы контроля

Приложение. Масса стальных шайб

Утвержден и введен в действие

Постановлением Госстандарта СССР

от 26 июня 1978 г. N 1674

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ШАЙБЫ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Washers. Specifications

ГОСТ 11371-78

Список изменяющих документов

(в ред. Изменения N 1, утв. в ноябре 1983 г.,

Изменения N 2, утв. в мае 1988 г.,

Изменения N 3, утв. в мае 1990 г.)

Группа Г36

МКС 21.060.30

ОКП 12 8000

Дата введения

1 января 1979 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством станкостроительной и инструментальной промышленности СССР.

Разработчики: В.Г. Серегин, А.М. Свиридов, Н.И. Антонова, Т.Н. Купцова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 26.06.78 N 1674.

3. Стандарт полностью соответствует СТ СЭВ 280-89 и СТ СЭВ 281-87.

4. В стандарт введены международные стандарты: ИСО 7089-83, ИСО 7090-83, ИСО 7091-83.

5. Взамен ГОСТ 11371-68.

6. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка

Номер пункта

ИС NORMPROD: примечание.

ГОСТ 17769-83 утратил силу на территории Российской Федерации с 1 января 2011 года в связи с введением в действие ГОСТ Р ИСО 3269-2009 (Приказ Ростехрегулирования от 10.12.2009 N 696-ст).

ГОСТ 17769-83

2.1, 4.1

7. Ограничение срока действия снято по протоколу N 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6 - 93).

8. Издание (ноябрь 2003 г.) с Изменениями N 1, 2, 3, утвержденными в ноябре 1983 г., мае 1988 г., мае 1990 г. (ИУС 2-84, 8-88, 8-90).

Настоящий стандарт распространяется на шайбы нормального ряда классов точности A и C для крепежных деталей диаметром резьбы от 1 до 48 мм.

Стандарт полностью соответствует СТ СЭВ 280-89, СТ СЭВ 281-87.

(Измененная редакция, Изм. N 1).

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

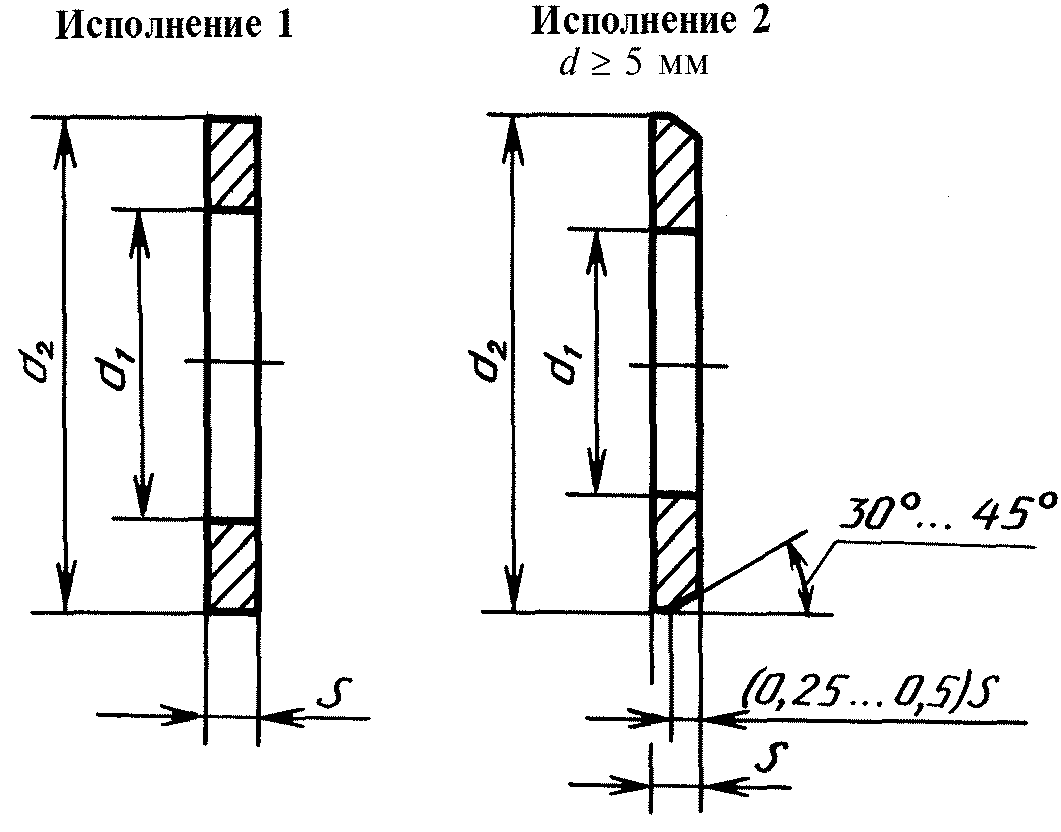

1.1. Шайбы должны изготовляться:

исполнения 1 - классов точности A и C;

исполнения 2 - класса точности A.

мм

Диаметр резьбы крепежной детали d	d₁		d₂	S
	Класс точности
	C	A
1,0	1,2	1,1	3,5	0,3
1,2	1,4	1,3	4,0
1,4	1,6	1,5
1,6	1,8	1,7
2,0	2,4	2,2	5,0
2,5	2,9	2,7	6,0	0,5
3,0	3,4	3,2	7,0
3,5	-	3,7	8,0
4,0	4,5	4,3	9,0	0,8
5,0	5,5	5,3	10,0	1,0
6,0	6,6	6,4	12,0	1,6
8,0	9,0	8,4	16,0	1,6
10,0	11,0	10,5	20,0	2,0
12,0	13,5	13,0	24,0	2,5
14,0	15,5	15,0	28,0	2,5
16,0	17,5	17,0	30,0	3,0
18,0	20,0	19,0	34,0
20,0	22,0	21,0	37,0
22,0	24,0	23,0	39,0
24,0	26,0	25,0	44,0	4,0
27,0	30,0	28,0	50,0
30,0	33,0	31,0	56,0
33,0	-	34,0	60,0	5,0
36,0	39,0	37,0	66,0	5,0
39,0	-	40,0	72,0	6,0
42,0	45,0	43,0	78,0	7,0
48,0	52,0	50,0	92,0	8,0

Примеры условного обозначения шайбы исполнения 1 класса точности A для крепежной детали с диаметром резьбы 12 мм, с толщиной, установленной в стандарте, из стали марки 08кп, с цинковым покрытием толщиной 6 мкм хроматированным:

Шайба A.12.01.08кп.016 ГОСТ 11371-78

То же, исполнения 2:

Шайба 2.12.01.08кп.016 ГОСТ 11371-78

(Измененная редакция, Изм. N 3).

1.2. (Исключен, Изм. N 2).

1.3. Теоретическая масса шайб приведена в Приложении.

(Введен дополнительно, Изм. N 1).

1.4. По согласованию между изготовителем и потребителем допускается изготовлять шайбы с другими толщинами.

(Введен дополнительно, Изм. N 3).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Технические требования - по ГОСТ 18123.

(Измененная редакция, Изм. N 1).

2.2, 2.3. (Исключены, Изм. N 1).

2.4. Твердость стальных шайб класса точности A должна составлять не менее 140 HV, класса точности C - не менее 100 HV.

(Измененная редакция, Изм. N 3).

2.5. Временная противокоррозионная защита, упаковка и маркировка тары - по ГОСТ 18160.

(Введен дополнительно, Изм. N 2).

3. ПРАВИЛА ПРИЕМКИ

ИС NORMPROD: примечание.

3.1. Правила приемки шайб - по ГОСТ 17769.

(Измененная редакция, Изм. N 1).

4. МЕТОДЫ КОНТРОЛЯ

4.1. Методы контроля шайб - по ГОСТ 18123.

Разд. 5. (Исключен, Изм. N 2).

Приложение

Справочное

МАССА СТАЛЬНЫХ ШАЙБ

Диаметр резьбы крепежной детали, мм	Теоретическая масса 1000 шт., кг, для исполнений
	1		2
	Класс точности
	C	A
1,0	0,020	0,020	-
1,2	0,026	0,026	-
1,4	0,025	0,025	-
1,6	0,024	0,024	-
2,0	0,036	0,037	-
2,5	0,085	0,088	-
3,0	0,115	0,119	-
3,5	-	0,155	-
4,0	0,299	0,308	-
5,0	0,430	0,443	0,413
6,0	0,990	1,016	0,925
8,0	1,725	1,828	1,706
10,0	3,438	3,571	3,333
12,0	6,066	6,270	5,824
14,0	8,377	8,612	8,089
16,0	10,976	11,295	10,491
18,0	13,976	14,697	13,782
20,0	16,361	17,156	16,157
22,0	17,470	18,339	17,285
24,0	31,058	32,315	30,211
27,0	39,438	42,298	39,898
30,0	50,456	53,612	50,917
33,0	-	75,303	70,809
36,0	87,350	92,033	87,078
39,0	-	132,513	124,748
42,0	175,088	182,680	171,256
48,0	283,956	294,013	276,397

Примечание. Для определения массы шайб, изготовленных из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициент:

0,35 - для алюминиевого сплава;

0,97 - для бронзы;

1,08 - для латуни;

1,13 - для меди.

(Измененная редакция, Изм. N 3).
