ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ

ТИПА 13

КОНСТРУКЦИЯ И РАЗМЕРЫ

Hard metal brazed tips, type 13.

Design and dimensions

ГОСТ 17163-90

(СТ СЭВ 118-74, СТ СЭВ 125-74)

Группа В56

ОКП 19 6000

Дата введения

1 июля 1993 года

1. Разработан и внесен Министерством металлургии СССР.

Разработчики: Ю.А. Абрамов, канд. техн. наук; А.И. Скрипник, канд. техн. наук; Э.Ф. Эйхманс, канд. техн. наук; Е.Г. Степанов; Н.И. Литвинюк; Л.В. Мытарева.

2. Утвержден и введен в действие Постановлением Государственного комитета по управлению качеством продукции и стандартам от 31.10.1990 N 2760.

3. Срок проверки - 1999 г., периодичность проверки - 10 лет.

4. Взамен ГОСТ 17163-82.

5. Стандарт полностью соответствует СТ СЭВ 118-74 и 125-74.

6. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 2209-90	5
ГОСТ 25393-90	3

1. Настоящий стандарт распространяется на пластины для отрезных и прорезных резцов.

2. Конструкция и размеры пластин должны соответствовать указанным на черт. 1 - 2 и в табл. 1 - 2.

------------------------------------

<*> Размеры для пресс-форм.

Черт. 1

Таблица 1

Размеры в мм

Обозначение пластин	l	b	s	, град.	Основное применение	Дополнительное применение	Применение по специальному заказу
13011	3,5	8	3,0	-	N 2, N 3, N 5	N 4, N 6, N 8, N 9, N 10, N 11	N 7
13031	3,5	8	3,0	-	N 2, N 3	N 4, N 5, N 6, N 8, N 9, N 10, N 11	N 7
13051	4,5	10	4,0	14	N 2, N 3, N 4	N 5, N 6, N 8, N 9, N 10, N 11	N 7
13071	4,5	10	4,0	18	N 2, N 3, N 4, N 5, N 9, N 10	N 6, N 8, N 11	N 7
13131	5,5	12	5,0	14	N 2, N 3, N 4, N 9, N 10	N 5, N 6, N 8, N 11	N 7
13151	5,5	12	5,0	18	N 2, N 3, N 4, N 5, N 9, N 10	N 6, N 8, N 11	N 7
13171	6,5	14	6,0	14	N 3, N 4, N 9, N 10	N 2, N 5, N 6, N 8, N 11	N 7
13351	6,5	14	6,0	18	N 3, N 4, N 5, N 9, N 10	N 2, N 6, N 8, N 11	N 7
13371	8,5	16	8,0	14	N 4, N 9, N 10	N 3, N 5, N 6, N 11	N 2, N 7, N 8
13391	8,5	16	8,0	18	N 4, N 7, N 10	N 3, N 5, N 6, N 9, N 11	N 2, N 8
13411	10,5	18	10,0	14	N 4, N 7, N 10	N 6, N 8, N 9, N 11	N 2, N 3, N 5
13431	10,5	18		18	N 4, N 7, N 10	N 5, N 6, N 9, N 11	N 2, N 3, N 8
13191	12,0	20		18	N 4, N 7, N 10	N 6, N 8, N 9, N 11	N 2, N 3, N 5
13451	12,5		12,0	14	N 4, N 10	N 6, N 8, N 11	N 2, N 3, N 5, N 9
13471	12,5		12,0	18		N 6, N 11	N 2, N 3, N 5, N 7, N 8, N 9

------------------------------------

<*> Размеры для пресс-форм.

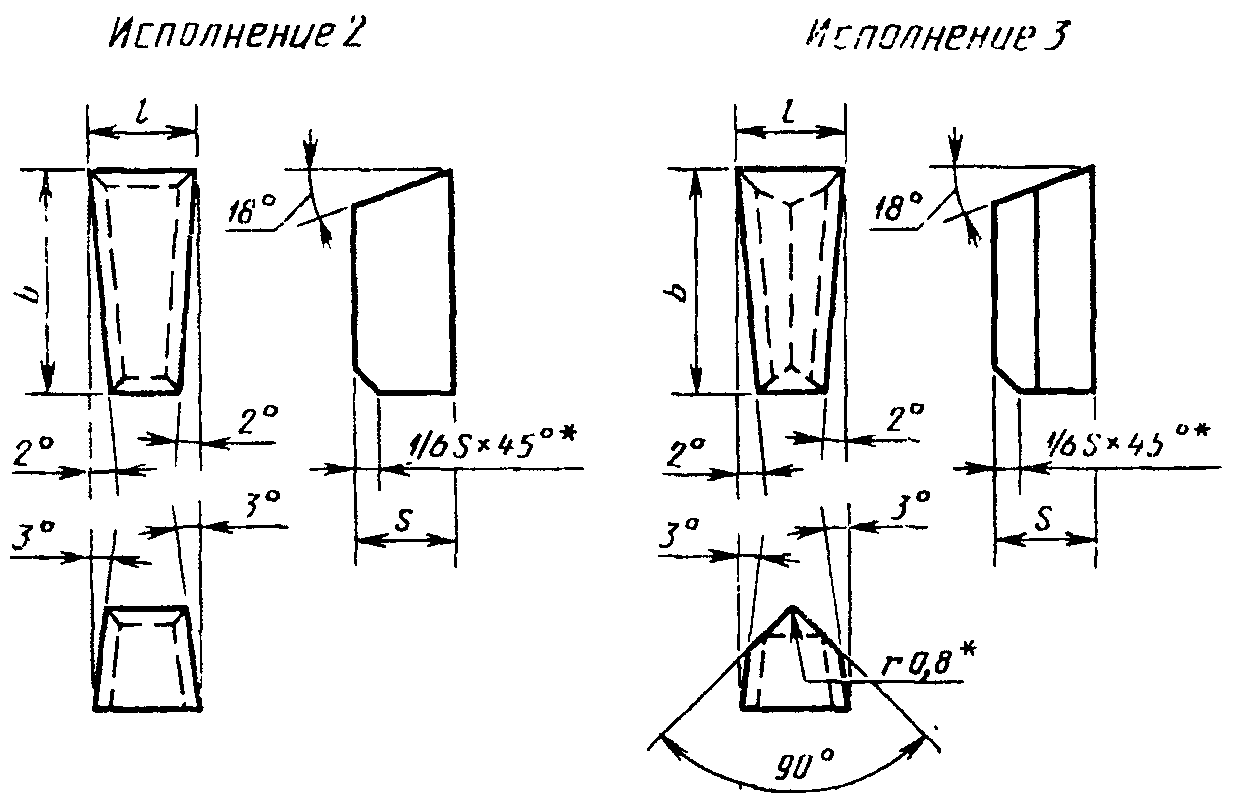

Черт. 2

Таблица 2

Размеры в мм

Обозначение пластин	Исполнение	l	b	s	Основное применение	Дополнительное применение	Применение по специальному заказу
13492	2	3,0	10	3,0	N 2, N 4, N 9, N 10	N 3, N 5, N 6, N 8, N 11	N 7
13512		3,5	10	3,5	N 2, N 3, N 4, N 9, N 10	N 5, N 6, N 8, N 11	N 7
13532		4,0	12	4,0	N 2, N 3, N 4, N 6, N 9, N 10	N 5, N 8, N 11	N 7
13552		4,5	12	4,5	N 2, N 3, N 4, N 6, N 9, N 10	N 5, N 8, N 11	N 7
13572		5,0	14	5,0	N 2, N 3, N 4, N 6, N 9, N 10	N 5, N 8, N 11	N 7
13592		6,0	16	6,0	N 3, N 4, N 6, N 9, N 10	N 2, N 5, N 8, N 11	N 7
13612		8,0	18	7,0	N 4, N 6, N 10	N 2, N 3, N 5, N 9, N 11	N 7, N 8
13632		10,0	20	8,0	N 4, N 6, N 7, N 10	N 3, N 5, N 8, N 9, N 11	N 2
13652		12,0	20	10,0	N 4, N 6, N 7, N 10	N 8, N 11	N 2, N 3, N 5, N 6, N 9
13673	3	3,0	12	3,0			N 2, N 3, N 4, N 5, N 6, N 7, N 8, N 9, N 10, N 11
13693		4,0	14	4,0			N 2, N 3, N 4, N 5, N 6, N 7, N 8, N 9, N 10, N 11
13713		5,0	16	5,0			N 2, N 3, N 4, N 5, N 6, N 7, N 8, N 9, N 10, N 11
13733		6,0	18	6,0			N 2, N 3, N 4, N 5, N 6, N 7, N 8, N 9, N 10, N 11
13753		8,0	20	7,0			N 2, N 3, N 4, N 5, N 6, N 7, N 8, N 9, N 10, N 11
13793		10,0	23	8,0		N 8	N 2, N 3, N 4, N 5, N 6, N 7, N 9, N 10, N 11
13773		12,0	23	10,0		N 8	N 2, N 3, N 4, N 5, N 6, N 7, N 9, N 10, N 11

3. Условное обозначение пластин - по ГОСТ 25393.

4. Ориентировочная масса пластин указана в справочном Приложении.

5. Технические требования - по ГОСТ 2209.

6. Применяемые марки сплавов: N 2 - Т15К6; N 3 - Т14К8; N 4 - Т5К10; N 5 - ТТ10К8-Б; N 6 - ТТ7К12; N 7 - ВК3; N 8 - ВК6-М, ВК6-ОМ; N 9 - ВК6; N 10 - ВК8; N 11 - ВК10-ХОМ.

Приложение

Справочное

Таблица 3

ОРИЕНТИРОВОЧНАЯ МАССА ПЛАСТИН

Обозначение пластин	Ориентировочная масса пластин в г из твердого сплава марок
Обозначение пластин	Т15К6	Т14К8	Т5К10	ТТ10К8-Б	ТТ7К12	ВК3	ВК6-ОМ, ВК6-М, ВК6	ВК8	ВК10-ХОМ
13011	0,90	0,91	1,01	1,09	1,05	1,21	1,18	1,16	1,17
13031	0,89	0,89	1,00	1,07	1,03	1,18	1,16	1,14	1,15
13051	1,93	1,94	2,16	2,31	2,23	2,58	2,52	2,48	2,50
13071	1,90	1,91	2,13	2,23	2,20	2,58	2,48	2,44	2,46
13131	3,53	3,54	3,96	4,24	4,09	4,74	4,60	4,54	4,57
13151	3,47	3,48	3,89	4,17	4,02	4,63	4,53	4,46	4,49
13171	5,83	5,85	6,54	7,01	6,75	7,78	7,60	7,50	7,55
13351	5,73	5,75	6,43	6,89	6,63	7,65	7,47	7,37	7,42
13371	11,50	11,54	12,91	13,82	13,02	15,34	14,99	14,79	14,89
13391	11,26	11,31	12,65	13,54	13,05	15,0	14,68	14,49	14,59
13411	19,80	19,89	22,24	23,81	22,94	26,43	25,82	25,47	25,65
13431	19,35	19,44	21,73	23,27	22,42	25,83	25,23	24,89	25,06
13191	24,60	24,80	27,90	29,90	23,80	33,10	32,60	32,20	32,43
13451	31,22	31,36	35,07	37,55	36,17	41,67	40,70	40,16	40,44
13471	30,45	30,58	34,20	36,62	35,28	40,64	39,70	39,17	39,44
13492	0,78	0,78	0,88	0,94	0,91	1,05	1,03	1,02	1,03
13512	1,08	1,09	1,23	1,02	1,27	1,46	1,44	1,42	1,43
13532	1,70	1,71	1,93	2,07	1,99	2,29	2,25	2,22	2,24
13552	2,18	2,19	2,47	2,64	2,55	2,93	2,88	2,84	2,86
13572	3,12	3,14	3,55	3,80	3,66	4,20	4,13	4,08	4,12
13592	5,13	5,16	5,82	6,23	6,01	6,90	6,79	6,71	6,76
13612	9,22	9,27	10,40	11,10	10,80	12,40	12,20	12,00	12,08
13632	14,80	14,90	16,80	18,00	17,40	19,90	19,60	19,40	19,54
13652	22,10	22,20	25,00	23,80	25,80	29,70	29,20	28,80	29,00
13673	0,81	0,82	0,92	0,98	0,95	1,09	1,07	1,06	1,07
13693	1,70	1,71	1,93	2,07	1,00	2,29	2,25	2,22	2,23
13713	3,07	3,09	3,48	3,72	3,59	4,12	4,06	4,01	4,04
13733	5,00	5,03	5,67	6,07	5,85	6,72	6,61	6,53	6,58
13753	8,19	8,24	9,29	9,94	9,59	11,00	10,80	10,70	10,77
13793	13,90	14,00	15,80	19,90	16,80	18,70	18,40	18,20	18,33
13773	21,60	21,80	24,00	23,30	25,30	29,00	28,60	28,80	28,50
