Утвержден и введен в действие
Постановлением Госстандарта СССР
от 22 мая 1980 г. N 2306
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПАТРУБКИ
КОНСТРУКЦИЯ
Branch pipes. Design and basic dimensions
ГОСТ 24190-80
Список изменяющих документов
(в ред. Изменения N 1, утв. в сентябре 1982 г.,
Изменения N 2, утв. в январе 1988 г.,
Изменения N 3, утв. Постановлением
Госстандарта СССР от 29.11.1990 N 2977)
Группа Г18
ОКП 48 3473;
25 3167
Дата введения
1 июля 1981 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством монтажных и специальных строительных работ СССР.
Исполнители: М.Г. Скакунов, д-р техн. наук; В.И. Каптелов; Н.Н. Куликов; Р.И. Шарунова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 22.05.1980 N 2306.
3. Взамен ГОСТ 19696-74, ГОСТ 15919-74, ГОСТ 15920-74, ГОСТ 15921-74, ГОСТ 15922-74, ГОСТ 15923-74.
4. Срок проверки - I квартал 1990 г.; периодичность проверки - 5 лет.
5. Ссылочные нормативно-технические документы
??????????????????????????????????????????????????????????????????
Обозначение НТД, на который дана ссылка ? Номер пункта
??????????????????????????????????????????????????????????????????
ГОСТ 2685-75 ? 9
ГОСТ 24201-80 ? 10
6. Переиздание (май 1988 г.) с Изменениями N 1, 2, утвержденными в сентябре 1982 г., в январе 1988 г. (ИУС 1-83, 4-88).
Снято ограничение срока действия Постановлением Госстандарта СССР от 28.01.1988 N 155.
1. Настоящий стандарт распространяется на патрубки, применяемые при монтаже стеклянных трубопроводов.
Требования настоящего стандарта являются обязательными.
(абзац введен Изменением N 3, утв. Постановлением Госстандарта СССР от 29.11.1990 N 2977)
2. Патрубки должны быть изготовлены двух типов:
1 - для соединения стеклянных трубопроводов;
2 - для соединения стеклянных трубопроводов кровельного отопления к металлическим трубопроводам.
Патрубки типа 1 должны изготовляться 2-х исполнений.
(п. 2 в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 29.11.1990 N 2977)
3. Конструкция и основные размеры патрубков типа 1 должны соответствовать указанным на черт. 1 и в табл. 1.
(в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 29.11.1990 N 2977)
Тип 1
Исполнение 1
Исполнение 2
(в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 29.11.1990 N 2977)
--------------------------------
<*> Размеры для справок.
1 - переходник; 2 - штуцер; 3 - накидная гайка;
4 - заглушка; 5 - прокладка
Черт. 1
Таблица 1
Размеры в мм
??????????????????????????????????????????????????????????????????
Условный ? Наружный ? L ?Масса, кг, не более
проход ?диаметр трубы ?????????????????????????????????????????
D ? D ? для исполнения
у ? н ?????????????????????????????????????????
? ? 1 ? 2 ? 1 ? 2
??????????????????????????????????????????????????????????????????
40 ? 45 ? 174 ? 90 ? 0,46 ? 0,4
??????????????????????????????????????????????????????????????????
50 ? 67 ? 195 ? 101 ? 0,90 ? 0,7
??????????????????????????????????????????????????????????????????
80 ? 93 ? 215 ? 102 ? 1,55 ? 1,1
??????????????????????????????????????????????????????????????????
100 ? 122 ? 255 ? 131 ? 2,75 ? 2,0
??????????????????????????????????????????????????????????????????
150 ? 169 ? - ? 155 ? - ? 4,9
Пример условного обозначения патрубка для трубы наружным диаметром Тип 1 исполнения 1:
Патрубок 1-1-45 ГОСТ 24190-80
То же, исполнения 2:
Патрубок 1-2-45 ГОСТ 24190-80
(в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 29.11.1990 N 2977)

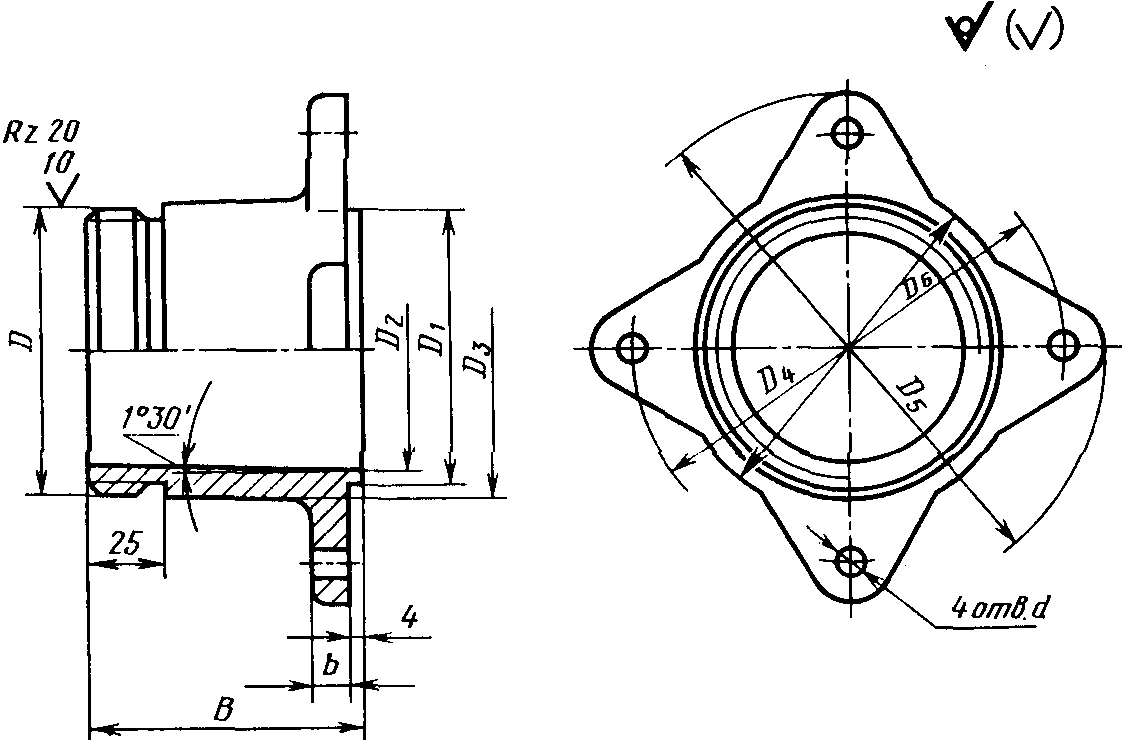

4. Конструкция и основные размеры переходника должны соответствовать указанным на черт. 2 и в табл. 2.
Для труб

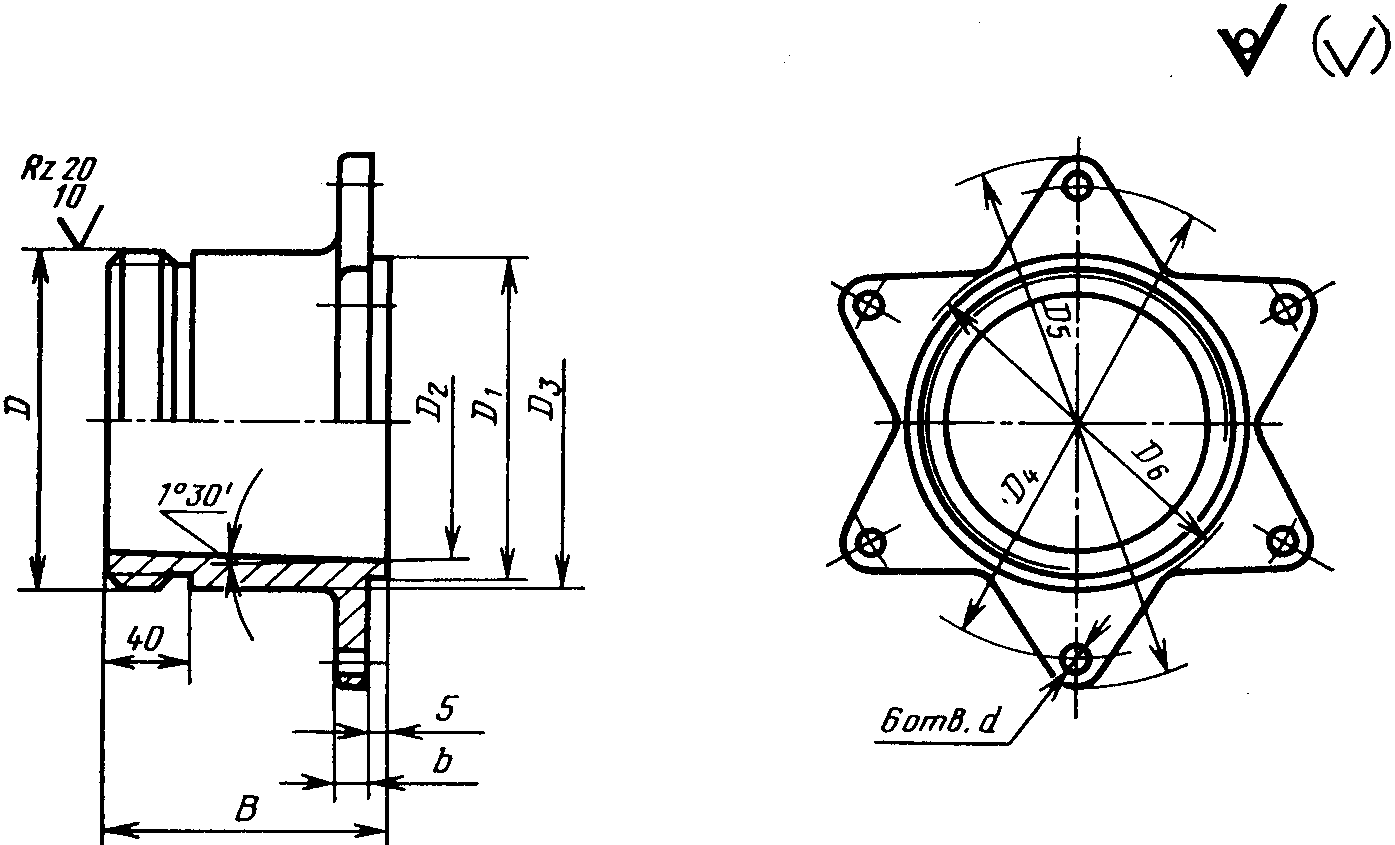

Для труб = 67, 93, 122 мм
Для труб
Черт. 2
Таблица 2
Размеры в мм
???????????????????????????????????????????????????????????????????????????
Условный?Наружный ? D ?D ?D ?D ?D ?D ?D ? d ? B ? b ? Масса,
проход ?диаметр ? ? 1 ? 2 ? 3 ? 4 ? 5 ? 6 ? ? ? ? кг,
D ?трубы D ? ? ? ? ? ? ? ? ? ? ?не более
у ? н ? ? ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
40 ? 45 ?М48 x 2 ? 45? 35? 50? 88?102? 68? 7,6? 80 ? 9 ? 0,28
???????????????????????????????????????????????????????????????????????????
50 ? 67 ?М68 x 3 ? 67? 56? 70?120?144? 95?10,1? 90 ? 10 ? 0,49
???????????????????????????????????????????????????? ? ??????????????
80 ? 93 ?М95 x 3 ? 93? 81? 96?148?172?116? ? ? 11 ? 0,70
???????????????????????????????????????????????????? ?????? ?????????
100 ? 122 ?М125 x 3?122?107?130?180?204?148? ?120 ? ? 1,65
???????????????????????????????????????????????????????????????????????????
150 ? 169 ?М170 x 3?169?152?175?250?280?186?12,1?140 ? 12 ? 3,50
Пример условного обозначения переходника для трубы наружным диаметром :
Переходник 45 ГОСТ 24190-80
5. Конструкция и основные размеры штуцера должны соответствовать указанным на черт. 3 и в табл. 3.
Черт. 3
Таблица 3
Размеры в мм
???????????????????????????????????????????????????????????????????????????
Условный?Наружный? D ? D ?D = D ? D ? L ? S ?a = a ?Масса, кг,
проход ?диаметр ? ? 1 ? 2 3 ? 4 ? ? ? 1 ? не более
D ? трубы ? ? ? ? ? ? ? ?
у ? D ? ? ? ? ? ? ? ?
? н ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
40 ? 45 ? 45 ? 28 ? 34 ? 36 ? 90 ? 4 ? 10 ? 0,10
???????????????????????????????????????????????????????????????????????????
50 ? 67 ? 64 ? 46 ? 52 ? 54 ? 100 ? 5 ? 14 ? 0,25
??????????????????????????????????????????????????? ???????????????????
80 ? 93 ? 90 ? 69 ? 79 ? 82 ? 120 ? ? 15 ? 0,63
??????????????????????????????????????????????????? ? ???????????
100 ? 122 ? 120 ? 94 ? 106 ? 110 ? 130 ? ? ? 1,10
Пример условного обозначения штуцера для трубы наружным диаметром :
Штуцер 45 ГОСТ 24190-80
6. Конструкция и основные размеры накидной гайки должны соответствовать указанным на черт. 4 и в табл. 4.
Черт. 4
Таблица 4
Размеры в мм
???????????????????????????????????????????????????????????????????????????
Условный?Наружный? D ? D ? D ? D ? B ? b ?Масса, кг,
проход ?диаметр ? ? 1 ? 2 ? 3 ? ? ? не более
D ? трубы ? ? ? ? ? ? ?
у ? D ? ? ? ? ? ? ?
? н ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
40 ? 45 ?М48 x 2 ? 58 ? 68 ? 37 ? 29 ? 23 ? 0,065
??????????????????????????????????????????????????? ? ???????????
50 ? 67 ?М68 x 3 ? 80 ? 90 ? 55 ? ? ? 0,150
???????????????????????????????????????????????????????????????????????????
80 ? 93 ?М95 x 3 ? 106 ? 116 ? 83 ? 32 ? 25 ? 0,220
??????????????????????????????????????????????????? ? ???????????
100 ? 122 ?М125 x 3? 137 ? 147 ? 112 ? ? ? 0,300
Пример условного обозначения накидной гайки для трубы наружным диаметром :
Гайка 45 ГОСТ 24190-80
7. Конструкция и основные размеры заглушки должны соответствовать указанным на черт. 5 и в табл. 5.
Черт. 5
Таблица 5
Размеры в мм
???????????????????????????????????????????????????????????????????????????
Условный ? Наружный ? D ? D ? D ? B ? b ?Масса, кг,
проход ?диаметр трубы? ? 1 ? 2 ? ? ? не более
D ? D ? ? ? ? ? ?
у ? н ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
40 ? 45 ?М48 x 2 ? 58 ? 68 ? 29 ? 23 ? 0,09
?????????????????????????????????????????????????? ? ????????????
50 ? 67 ?М68 x 3 ? 80 ? 90 ? ? ? 0,19
???????????????????????????????????????????????????????????????????????????
80 ? 93 ?М95 x 3 ? 106 ? 116 ? 32 ? 25 ? 0,30
?????????????????????????????????????????????????? ???????????????????
100 ? 122 ?М125 x 3? 137 ? 147 ? ? 26 ? 0,43
???????????????????????????????????????????????????????????????????????????
150 ? 169 ?М170 x 3? 190 ? 200 ? 45 ? 35 ? 1,35
Пример условного обозначения заглушки для трубы наружным диаметром :
Заглушка 45 ГОСТ 24190-80
3 - 7. (Измененная редакция, Изм. N 1).
8. Конструкция и размеры прокладок должны соответствовать указанным на черт. 6 и в табл. 6.
Черт. 6
Таблица 6
Размеры в мм
???????????????????????????????????????????????????????????????????????????
Условный ?Наружный диаметр ? D ? d ? H ?Масса, кг,
проход D ? трубы D ? ? ? ? не более
у ? н ? ? ? ?
???????????????????????????????????????????????????????????????????????????
40 ? 45 ? 44 ? 35 ? 4 ? 0,006
???????????????????????????????????????????????????????????????????????????
50 ? 67 ? 64 ? 53 ? 5 ? 0,008
?????????????????????????????????????????????????????? ????????????
80 ? 93 ? 90 ? 81 ? ? 0,016
?????????????????????????????????????????????????????? ????????????
100 ? 122 ? 120 ? 108 ? ? 0,020
?????????????????????????????????????????????????????? ????????????
150 ? 169 ? 167 ? 155 ? ? 0,022
Пример условного обозначения прокладки для трубы наружным диаметром :
Прокладка 45 ГОСТ 24190-80
ИС NORMPROD: примечание.
Взамен ГОСТ 380-88 Постановлением Госстандарта РФ от 02.06.1997 N 205 с 1 января 1998 года введен в действие ГОСТ 380-94.
9. Детали патрубка должны быть изготовлены: переходник, штуцер, накидная гайка, заглушка - из алюминиевого сплава марки АК7 по ГОСТ 2685-75, а прокладки - из резины по рабочим чертежам, утвержденным в установленном порядке. Сталь Ст.3 ГОСТ 380-88.
(в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 29.11.1990 N 2977)
9а. Конструкция и основные размеры патрубков типа 2 должны соответствовать указанным на черт. 7 и в табл. 7.
Тип 2
Черт. 7
Таблица 7
Размеры в мм
??????????????????????????????????????????????????????????????????
Для труб условным? D ? A ? B ? d ? Масса, кг,
диаметром D ? ? ? ? ? не более
У ? ? ? ? ?
??????????????????????????????????????????????????????????????????
40 ? 88 ? 136,6 ? 78 ? 8 ? 1,1
??????????????????????????????????????????????????????????????????
50 ? 120 ? 156,6 ? 120 ? 10 ? 2,3
Пример условного обозначения патрубка типа 2 для трубы :
Патрубок 2-40 ГОСТ 24190-80".
(п. 9а введен Изменением N 3, утв. Постановлением Госстандарта СССР от 29.11.1990 N 2977)
10. Технические требования - по ГОСТ 24201-80.
11. Коды ОКП приведены в Приложении.
(п. 11 введен Изменением N 3, утв. Постановлением Госстандарта СССР от 29.11.1990 N 2977)
Приложение
Справочное
??????????????????????????????????????????????????????????????????
Условное обозначение ? Код ОКП и контрольное число
?????????????????????????????????
патрубка ? прокладки ?
??????????????????????????????????????????????????????????????????
1-1-45 ? - ? 48 3473 0001 09
1-2-45 ? - ? 48 3473 0002 08
1-1-67 ? - ? 48 3473 0003 07
1-2-67 ? - ? 48 3473 0004 06
1-1-93 ? - ? 48 3473 0005 05
1-2-93 ? - ? 48 3473 0006 04
1-1-122 ? - ? 48 3473 0007 03
1-2-122 ? - ? 48 3473 0008 02
1-2-169 ? - ? 48 3473 0009 01
2-40 ? - ? 48 3475 0047 09
(позиция введена Изменением N 3, утв. Постановлением
Госстандарта СССР от 29.11.1990 N 2977)
2-50 ? - ? 48 3475 0048 08
(позиция введена Изменением N 3, утв. Постановлением
Госстандарта СССР от 29.11.1990 N 2977)
- ? 45 ? 25 3167 0801 06
- ? 67 ? 25 3167 0802 05
- ? 93 ? 25 3167 0803 04
- ? 122 ? 25 3167 0804 03
- ? 169 ? 25 3167 0805 02
(в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 29.11.1990 N 2977)
(Введено дополнительно, Изм. N 1).
