"ГОСТ 25399-90 (СТ СЭВ 127-74). Пластины твердосплавные напаиваемые типа 14. Конструкция и размеры"
(утв. Постановлением Госстандарта СССР от 31.10.1990 N 2760)
"ГОСТ 25399-90 (СТ СЭВ 127-74). Пластины твердосплавные напаиваемые типа 14. Конструкция и размеры"
(утв. Постановлением Госстандарта СССР от 31.10.1990 N 2760)
Утвержден и введен в действие
Постановлением Госстандарта СССР
от 31 октября 1990 г. N 2760
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ ТИПА 14
КОНСТРУКЦИЯ И РАЗМЕРЫ
Hard metal brazed tips, type 14.
Design and dimensions
ГОСТ 25399-90
(СТ СЭВ 127-74)
Дата введения
1 июля 1993 года
1. Разработан и внесен Министерством металлургии СССР.
Разработчики: Ю.А. Абрамов, канд. техн. наук; А.И. Скрипник; канд. техн. наук; Э.Ф. Эйхманс, канд. техн. наук; Е.Г. Степанов; Н.И. Литвинюк; Л.В. Мытарева.
2. Утвержден и введен в действие Постановлением Государственного комитета по управлению качеством продукции и стандартам от 31.10.1990 N 2760.
3. Срок проверки - 1999 г., периодичность проверки - 10 лет.
4. Взамен ГОСТ 25399-82.
5. Стандарт полностью соответствует СТ СЭВ 127-74.
6. Ссылочные нормативно-технические документы
??????????????????????????????????????????????????????????????????
Обозначение НТД, на который дана ссылка ? Номер пункта
??????????????????????????????????????????????????????????????????
1. Настоящий стандарт распространяется на пластины для спиральных сверл и сверл с прямыми канавками.

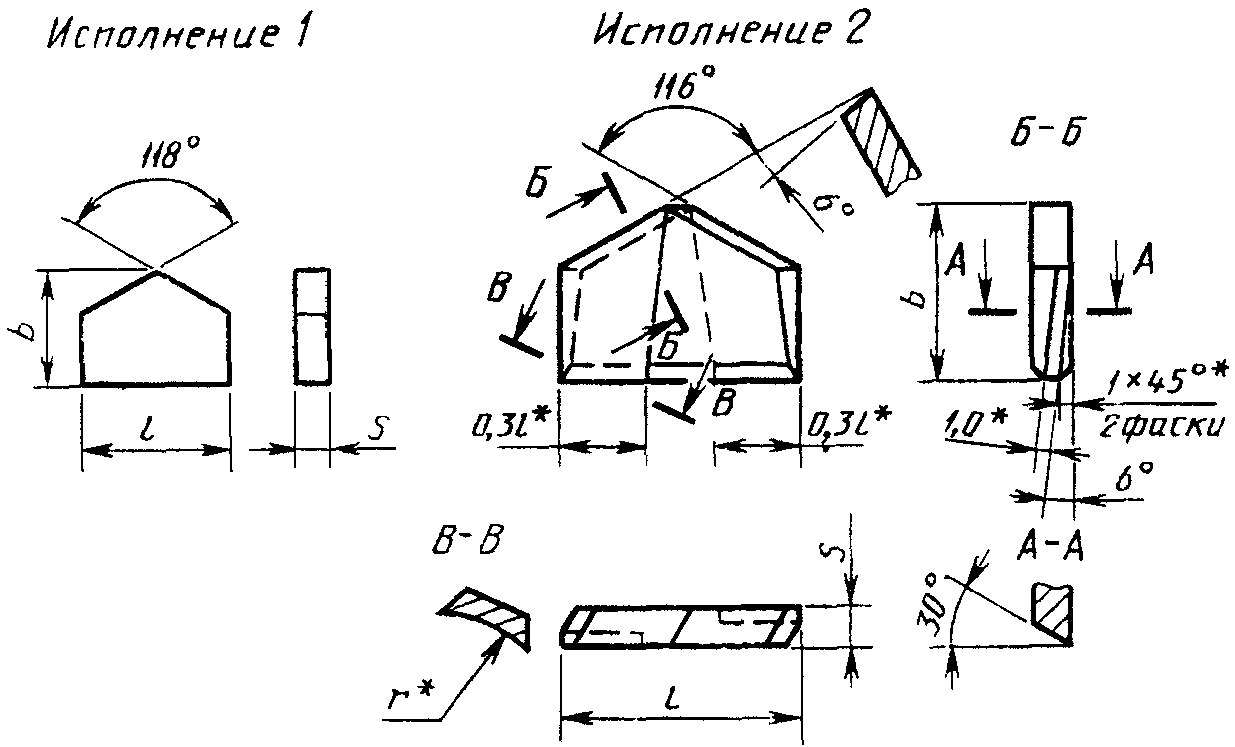

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в
табл. 1.
--------------------------------
<*> Размеры для пресс-форм.
Примечание. Закругление на передней грани плавно уменьшается от у основания до нуля у вершины.
Размеры в мм
??????????????????????????????????????????????????????????????????
Обозна-?Ис- ? l ? b ? s ? r ? Основное ?Дополни- ?Применение
чение ?пол- ? ? ? ? ?применение?тельное ?по специ-
пластин?нение? ? ? ? ? ?применение?альному
? ? ? ? ? ? ? ?заказу
??????????????????????????????????????????????????????????????????
14011 ?1 ?5,5 ?5,6 ?0,9?- ?N 4, N 10 ?N 2, N 8, ?N 6
? ? ? ? ? ? ?N 9, N 11 ?
???????? ??????????????? ??????????????????????????????????
14131 ? ?6,0 ?6,0 ?1,0? ?N 4, N 10 ?N 2, N 8, ?N 6
? ? ? ? ? ? ?N 9, N 11 ?
???????? ? ? ????? ??????????????????????????????????
14031 ? ? ? ?1,4? ?N 4, N 10 ?N 2, N 8, ?N 6
? ? ? ? ? ? ?N 9, N 11 ?
???????? ?????? ? ? ??????????????????????????????????
14051 ? ?6,5 ? ? ? ?N 4, N 10 ?N 2, N 8, ?N 6
? ? ? ? ? ? ?N 9, N 11 ?
???????? ??????????? ? ??????????????????????????????????
14071 ? ?7,0 ?6,3 ? ? ?N 4, N 10 ?N 2, N 8, ?N 6
? ? ? ? ? ? ?N 9, N 11 ?
???????? ?????? ????? ??????????????????????????????????
14091 ? ?7,5 ? ?1,6? ?N 4, N 10 ?N 2, N 8, ?N 6
? ? ? ? ? ? ?N 9, N 11 ?
???????? ??????????? ? ??????????????????????????????????
14111 ? ?8,0 ?7,1 ? ? ?N 4, N 10 ?N 2, N 8, ?N 6
? ? ? ? ? ? ?N 9, N 11 ?
???????? ?????? ? ? ??????????????????????????????????
14151 ? ?8,5 ? ? ? ?N 10 ?N 2, N 4, ?N 6
? ? ? ? ? ? ?N 8, N 9, ?
? ? ? ? ? ? ?N 11 ?
???????? ??????????????? ??????????????????????????????????
14251 ? ?9,0 ?8,0 ?1,7? ?N 10 ?N 2, N 4, ?N 6
? ? ? ? ? ? ?N 8, N 9, ?
? ? ? ? ? ? ?N 11 ?
???????? ? ? ????? ??????????????????????????????????
14171 ? ? ? ?2,0? ?N 10 ?N 2, N 4, ?N 6
? ? ? ? ? ? ?N 8, N 9, ?
? ? ? ? ? ? ?N 11 ?
???????? ?????? ????? ??????????????????????????????????
14271 ? ?9,5 ? ?1,7? ?N 10 ?N 2, N 4, ?N 6
? ? ? ? ? ? ?N 8, N 9, ?
? ? ? ? ? ? ?N 11 ?
???????? ? ? ????? ??????????????????????????????????
14191 ? ? ? ?2,0? ?N 10 ?N 2, N 4, ?N 6
? ? ? ? ? ? ?N 8, N 9, ?
? ? ? ? ? ? ?N 11 ?
???????? ??????????? ? ??????????????????????????????????
14211 ? ?10,0?8,5 ? ? ?N 10 ?N 2, N 4, ?N 6
? ? ? ? ? ? ?N 8, N 9, ?
? ? ? ? ? ? ?N 11 ?
???????? ? ?????????? ??????????????????????????????????
14291 ? ? ?9,0 ?1,7? ?N 10 ?N 2, N 4, ?N 6
? ? ? ? ? ? ?N 8, N 9, ?
? ? ? ? ? ? ?N 11 ?
??????????????????? ? ???????????????????????????????????????
14312 ?2 ?10,8? ? ?3,5 ?N 4, N 10 ?N 6, N 8, ?N 2
? ? ? ? ? ? ?N 9, N 11 ?
???????? ??????????????? ??????????????????????????????????
14332 ? ?11,8?10,0?2,0? ?N 4, N 10 ?N 6, N 8, ?N 2
? ? ? ? ? ? ?N 9, N 11 ?
???????? ??????????????? ??????????????????????????????????
14352 ? ?13,0?11,0?2,5? ?N 4, N 10 ?N 6, N 8, ?N 2
? ? ? ? ? ? ?N 9, N 11 ?
???????? ??????????? ? ??????????????????????????????????
14372 ? ?14,0?12,0? ? ?N 4, N 10 ?N 6, N 8, ?N 2
? ? ? ? ? ? ?N 9, N 11 ?
???????????????????????? ? ??????????????????????????????????
14392 ?2 ?15,0?13,0? ? ?N 4, N 10 ?N 6, N 8, ?N 2
? ? ? ? ? ? ?N 9, N 11 ?
???????? ??????????????? ??????????????????????????????????
14412 ? ?16,0?14,0?3,0? ?N 4, N 10 ?N 6, N 9, ?N 2, N 8
? ? ? ? ? ? ?N 11 ?
???????? ??????????? ???????????????????????????????????????
14432 ? ?17,0?15,0? ?5,0 ?N 4, N 10 ?N 6, N 9, ?N 2, N 8
? ? ? ? ? ? ?N 11 ?
???????? ??????????? ? ??????????????????????????????????
14452 ? ?18,0?16,0? ? ?N 4, N 10 ?N 6, N 9, ?N 2, N 8
? ? ? ? ? ? ?N 11 ?
???????? ??????????? ? ??????????????????????????????????
14472 ? ?19,0?17,0? ? ?N 4, N 10 ?N 6, N 9, ?N 2, N 8
? ? ? ? ? ? ?N 11 ?
???????? ??????????????? ??????????????????????????????????
14492 ? ?20,0?18,0?3,5? ?N 4, N 10 ?N 6, N 8, ?N 2
? ? ? ? ? ? ?N 9, N 11 ?
???????? ?????? ? ? ??????????????????????????????????
14512 ? ?21,0? ? ? ?N 4, N 10 ?N 6, N 9, ?N 2, N 8
? ? ? ? ? ? ?N 11 ?
???????? ?????? ? ? ??????????????????????????????????
14532 ? ?22,0? ? ? ?N 4, N 9, ?N 6, N 11 ?N 2, N 8
? ? ? ? ? ?N 10 ? ?
???????? ?????? ????? ??????????????????????????????????
14552 ? ?23,0? ?4,0? ?N 4, N 9, ?N 6, N 11 ?N 2, N 8
? ? ? ? ? ?N 10 ? ?
???????? ?????? ? ? ??????????????????????????????????
14572 ? ?24,0? ? ? ?N 4, N 9, ?N 6, N 11 ?N 2, N 8
? ? ? ? ? ?N 10 ? ?
???????? ?????????????????????????????????????????????????????
14592 ? ?25,0?20,0?4,5?8,0 ?N 4, N 9, ?N 6, N 11 ?N 2, N 8
? ? ? ? ? ?N 10 ? ?
???????? ?????? ? ? ??????????????????????????????????
14612 ? ?26,0? ? ? ?N 9, N 10 ?N 4, N 6, ?N 2, N 8
? ? ? ? ? ? ?N 11 ?
???????? ?????? ? ? ??????????????????????????????????
14632 ? ?27,5? ? ? ?N 9, N 10 ?N 4, N 6, ?N 2, N 8
? ? ? ? ? ? ?N 11 ?
???????? ?????? ? ? ??????????????????????????????????
14652 ? ?28,5? ? ? ?N 9, N 10 ?N 4, N 6, ?N 2, N 8
? ? ? ? ? ? ?N 11 ?
???????? ??????????????? ??????????????????????????????????
14672 ? ?29,5?22,0?5,0? ?N 9, N 10 ?N 4, N 6, ?N 2, N 8
? ? ? ? ? ? ?N 11 ?
???????? ?????? ? ? ??????????????????????????????????
14692 ? ?30,5? ? ? ?N 9, N 10 ?N 4, N 6, ?N 2, N 8
? ? ? ? ? ? ?N 11 ?
??????????????????? ? ? ??????????????????????????????????
14712 ?2 ?31,5? ? ? ?N 9, N 10 ?N 4, N 6, ?N 2, N 8
? ? ? ? ? ? ?N 11 ?
???????? ??????????? ? ??????????????????????????????????
14732 ? ?33,5?24,0? ? ?N 10 ?N 4, N 6, ?N 2, N 8
? ? ? ? ? ? ?N 9, N 11 ?
???????? ?????? ? ? ??????????????????????????????????
14752 ? ?36,5? ? ? ?N 10 ?N 4, N 6, ?N 2, N 8
? ? ? ? ? ? ?N 9, N 11 ?
???????? ?????? ? ? ??????????????????????????????????
14772 ? ?39,5? ? ? ?N 10 ?N 4, N 6, ?N 2, N 8
? ? ? ? ? ? ?N 9, N 11 ?
???????? ?????????????????????????????????????????????????????
14792 ? ?42,0?26,0?6,0?10,0?N 10 ?N 4, N 6, ?N 2, N 8
? ? ? ? ? ? ?N 9, N 11 ?
???????? ?????? ? ? ??????????????????????????????????
14812 ? ?44,0? ? ? ?N 10 ?N 4, N 6, ?N 2, N 8,
? ? ? ? ? ? ?N 11 ?N 9
???????? ?????? ? ? ??????????????????????????????????
14832 ? ?47,0? ? ? ?N 10 ?N 4, N 6, ?N 2, N 8,
? ? ? ? ? ? ?N 11 ?N 9
???????? ??????????? ? ??????????????????????????????????
14852 ? ?50,0?28,0? ? ?N 10 ?N 4, N 6, ?N 2, N 8,
? ? ? ? ? ? ?N 11 ?N 9
???????? ?????? ? ? ??????????????????????????????????
14872 ? ?52,0? ? ? ?N 10 ?N 4, N 6, ?N 2, N 8,
? ? ? ? ? ? ?N 11 ?N 9
Примечание. Пластины повышенной степени точности, предназначенные для пайки в пазах, изготовляются по специальному заказу.
4. Ориентировочная масса пластин указана в справочном
Приложении.
5. Технические требования - по ГОСТ 2209.
6. Применяемые марки сплавов: N 2 - Т15К6, N 4 - Т5К10, N 6 - ТТ7К12, N 8 - ВК6-М, ВК6-ОМ, N 9 - ВК6, N 10 - ВК8, N 11 - ВК10-ХОМ.
Справочное
Таблица 1
??????????????????????????????????????????????????????????????????
Обозначение ? Ориентировочная масса пластин в г
пластин ? из твердого сплава
??????????????????????????????????????????????????????
? Т15К6 ? Т5К10 ?ТТ17К12 ?ВК6-ОМ, ? ВК8 ?ВК10-ХОМ
? ? ? ? ВК6-М, ? ?
? ? ? ? ВК6 ? ?
??????????????????????????????????????????????????????????????????
14011 ?0,26 ?0,29 ?0,30 ?0,34 ?0,34 ?0,34
??????????????????????????????????????????????????????????????????
14131 ?0,34 ?0,38 ?0,40 ?0,45 ?0,44 ?0,44
??????????????????????????????????????????????????????????????????
14031 ?0,49 ?0,55 ?0,56 ?0,63 ?0,62 ?0,62
??????????????????????????????????????????????????????????????????
14051 ?0,52 ?0,58 ?0,60 ?0,68 ?0,67 ?0,67
??????????????????????????????????????????????????????????????????
14071 ?0,65 ?0,64 ?0,76 ?0,85 ?0,84 ?0,85
??????????????????????????????????????????????????????????????????
14091 ?0,70 ?0,79 ?0,82 ?0,92 ?0,91 ?0,92
??????????????????????????????????????????????????????????????????
14111 ?0,86 ?0,96 ?0,99 ?1,12 ?1,10 ?1,11
??????????????????????????????????????????????????????????????????
14151 ?0,90 ?1,01 ?1,04 ?1,17 ?1,16 ?1,17
??????????????????????????????????????????????????????????????????
14251 ?1,14 ?1,29 ?1,33 ?1,51 ?1,49 ?1,50
??????????????????????????????????????????????????????????????????
14171 ?1,36 ?1,53 ?1,58 ?1,78 ?1,75 ?1,76
??????????????????????????????????????????????????????????????????
14271 ?1,18 ?1,34 ?1,39 ?1,57 ?1,55 ?1,56
??????????????????????????????????????????????????????????????????
14191 ?1,42 ?1,59 ?1,64 ?1,85 ?1,82 ?1,83
??????????????????????????????????????????????????????????????????
14211 ?1,60 ?1,78 ?1,84 ?2,07 ?2,04 ?2,05
??????????????????????????????????????????????????????????????????
14291 ?1,43 ?1,63 ?1,68 ?1,89 ?1,87 ?1,88
??????????????????????????????????????????????????????????????????
14312 ?1,12 ?1,28 ?1,32 ?1,49 ?1,47 ?1,48
??????????????????????????????????????????????????????????????????
14332 ?1,59 ?1,80 ?1,86 ?2,10 ?2,08 ?2,09
??????????????????????????????????????????????????????????????????
14352 ?2,27 ?2,57 ?2,66 ?3,00 ?2,96 ?2,98
??????????????????????????????????????????????????????????????????
14372 ?2,66 ?3,02 ?3,12 ?3,52 ?3,48 ?3,50
??????????????????????????????????????????????????????????????????
14392 ?3,08 ?3,49 ?3,61 ?4,07 ?4,02 ?4,05
??????????????????????????????????????????????????????????????????
14412 ?4,14 ?4,70 ?4,85 ?5,48 ?5,41 ?5,45
??????????????????????????????????????????????????????????????????
14432 ?5,04 ?5,72 ?5,90 ?6,67 ?6,59 ?6,64
??????????????????????????????????????????????????????????????????
14452 ?5,56 ?6,31 ?6,51 ?7,36 ?7,27 ?7,32
??????????????????????????????????????????????????????????????????
14472 ?6,19 ?7,03 ?7,25 ?8,19 ?8,09 ?8,15
??????????????????????????????????????????????????????????????????
14492 ?7,88 ?8,95 ?9,23 ?10,40 ?10,30 ?10,37
??????????????????????????????????????????????????????????????????
14512 ?8,22 ?9,33 ?9,63 ?10,90 ?10,80 ?10,87
??????????????????????????????????????????????????????????????????
14532 ?8,54 ?6,69 ?10,00 ?11,20 ?11,20 ?11,28
??????????????????????????????????????????????????????????????????
14552 ?9,93 ?11,30 ?11,60 ?13,10 ?13,00 ?13,09
??????????????????????????????????????????????????????????????????
14572 ?10,30 ?11,70 ?12,00 ?13,60 ?13,40 ?13,49
??????????????????????????????????????????????????????????????????
14592 ?14,20 ?16,10 ?16,60 ?18,80 ?18,60 ?18,73
??????????????????????????????????????????????????????????????????
14612 ?14,60 ?16,60 ?17,20 ?19,40 ?19,20 ?19,35
??????????????????????????????????????????????????????????????????
14632 ?15,30 ?17,30 ?17,90 ?20,20 ?19,90 ?20,04
??????????????????????????????????????????????????????????????????
14652 ?15,70 ?17,80 ?18,40 ?20,80 ?20,50 ?20,64
??????????????????????????????????????????????????????????????????
14672 ?19,70 ?22,40 ?23,10 ?26,10 ?25,80 ?25,98
??????????????????????????????????????????????????????????????????
14692 ?20,20 ?23,00 ?23,70 ?26,80 ?26,50 ?26,68
??????????????????????????????????????????????????????????????????
14712 ?20,80 ?23,50 ?24,30 ?27,50 ?27,10 ?27,29
??????????????????????????????????????????????????????????????????
14732 ?24,20 ?27,50 ?28,30 ?32,00 ?31,60 ?31,82
??????????????????????????????????????????????????????????????????
14752 ?25,50 ?29,00 ?29,90 ?33,80 ?33,40 ?33,63
??????????????????????????????????????????????????????????????????
14772 ?25,80 ?29,20 ?30,20 ?34,10 ?33,70 ?33,93
??????????????????????????????????????????????????????????????????
14792 ?37,90 ?43,00 ?44,40 ?50,00 ?49,50 ?49,85
??????????????????????????????????????????????????????????????????
14812 ?39,10 ?44,10 ?45,80 ?52,00 ?51,00 ?51,35
??????????????????????????????????????????????????????????????????
14832 ?40,70 ?46,20 ?47,70 ?54,00 ?53,00 ?53,40
??????????????????????????????????????????????????????????????????
14852 ?47,00 ?53,00 ?55,00 ?62,00 ?61,00 ?61,43
??????????????????????????????????????????????????????????????????
14872 ?69,00 ?78,00 ?80,00 ?91,00 ?90,00 ?90,60
