"ГОСТ 25397-90. Пластины твердосплавные напаиваемые типов 06, 66. Конструкция и размеры"
(утв. Постановлением Госстандарта СССР от 31.10.1990 N 2761)
"ГОСТ 25397-90. Пластины твердосплавные напаиваемые типов 06, 66. Конструкция и размеры"
(утв. Постановлением Госстандарта СССР от 31.10.1990 N 2761)
Утвержден и введен в действие
Постановлением Госстандарта СССР
от 31 октября 1990 г. N 2761
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ
ТИПОВ 06, 66
КОНСТРУКЦИЯ И РАЗМЕРЫ
Hard metal brazed tips, types 06, 66.
Design and dimensions
ГОСТ 25397-90
(СТ СЭВ 121-74)
Дата введения
1 июля 1993 года
1. Разработан и внесен Министерством металлургии СССР.
Разработчики: Ю.А. Абрамов, канд. техн. наук; А.И. Скрипник, канд. техн. наук; Э.Ф. Эйхманс, канд. техн. наук; Е.Г. Степанов; Н.И. Литвинюк; Л.В. Мытарева.
2. Утвержден и введен в действие Постановлением Государственного комитета по управлению качеством продукции и стандартам от 31.10.1990 N 2761.
3. Срок проверки - 1999 г., периодичность проверки - 10 лет.
4. Взамен ГОСТ 25397-82.
5. Стандарт полностью соответствует СТ СЭВ 121-74.
6. Ссылочные нормативно-технические документы
??????????????????????????????????????????????????????????????????
Обозначение НТД, на который дана ссылка ? Номер пункта
??????????????????????????????????????????????????????????????????
1. Настоящий стандарт распространяется на пластины для подрезных и расточных резцов при расточке глухих отверстий.

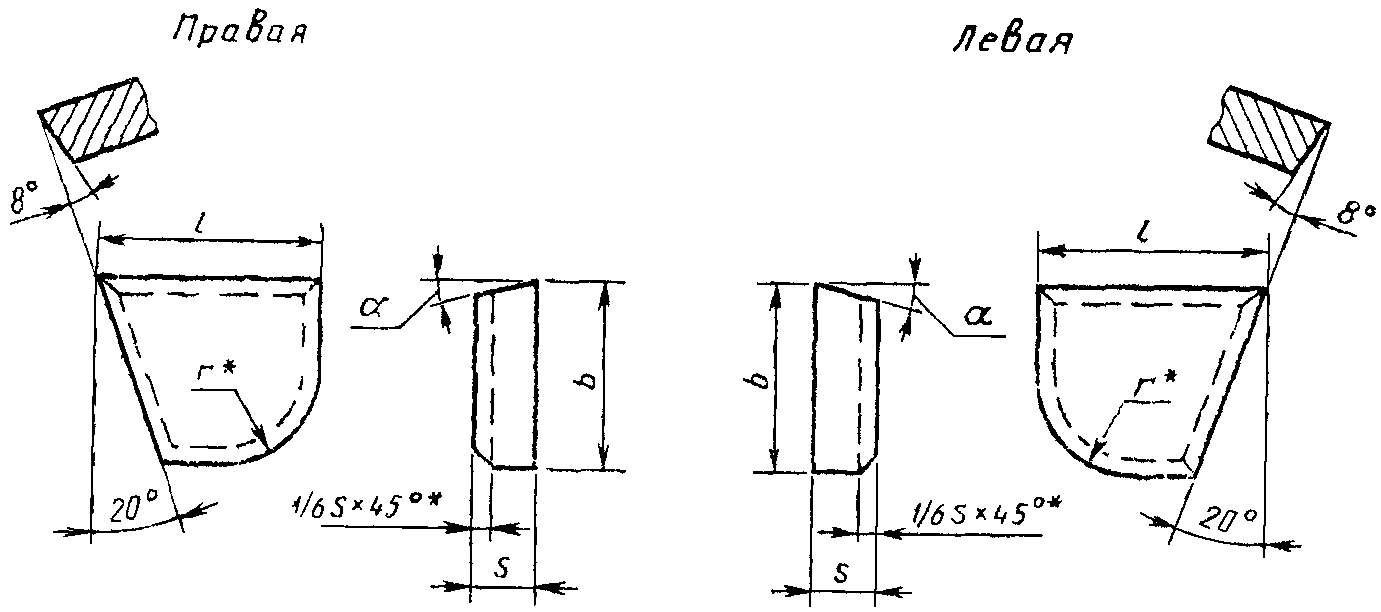

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в
табл. 1.
--------------------------------
<*> Размеры для пресс-форм.
Размеры в мм
??????????????????????????????????????????????????????????????????
Обозначение?l ?b ? s ? r ?альфа,?Основное ?Дополни- ?Применение
пластин ? ? ? ? ? град ?примене- ?тельное ?по специ-
???????????? ? ? ? ? ?ние ?примене- ?альному
пра- ?левых? ? ? ? ? ? ?ние ?заказу
вых ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
06010?- ?8 ?7 ?2,5 ?4,0 ?- ?N 1, N 5,?N 8 ?N 2, N 3,
? ? ? ? ? ? ?N 7 ? ?N 4, N 9,
? ? ? ? ? ? ? ? ?N 10
??????????????????????? ???????????????????????????????????????
06330?06340?10?6 ?4,0 ? ?18 ?N 1, N 7 ?N 2, N 8 ?N 3, N 4,
? ? ? ? ? ? ? ? ?N 5, N 9,
? ? ? ? ? ? ? ? ?N 10
???????????? ????????????????????????????????????????????????????
06030?- ? ?8 ?3,0 ?5,0 ?- ?N 1, N 7 ?N 8 ?N 3, N 4,
? ? ? ? ? ? ? ? ?N 5, N 9,
? ? ? ? ? ? ? ? ?N 10
??????????????? ?????? ???????????????????????????????????????
06350?06360?12? ?5,0 ? ?18 ?N 1, N 7 ?N 3, N 5,?N 4, N 9,
? ? ? ? ? ? ? ?N 8 ?N 10
???????????? ?????????????? ????????????????????????????????
06050?06060? ?10?4,0 ?6,0 ? ?N 2 ?N 1, N 3,?N 4, N 9,
? ? ? ? ? ? ? ?N 5, N 7,?N 10
? ? ? ? ? ? ? ?N 8 ?
???????????? ? ? ? ???????????????????????????????????????
66050?66060? ? ? ? ?8 ?N 2, N 3 ?N 1, N 3,?N 9, N 10
? ? ? ? ? ? ? ?N 4, N 5,?
? ? ? ? ? ? ? ?N 7, N 8 ?
??????????????? ?????? ???????????????????????????????????????
06370?06380?16? ?6,0 ? ?18 ?N 2, N 3 ?N 1, N 4,?N 9, N 10
? ? ? ? ? ? ? ?N 5, N 7,?
? ? ? ? ? ? ? ?N 8 ?
???????????? ?????????????? ????????????????????????????????
06090?06100? ?14?5,0 ?8,0 ? ?N 2, N 3 ?N 4, N 5,?N 1, N 7
? ? ? ? ? ? ? ?N 8, N 9,?
? ? ? ? ? ? ? ?N 10 ?
???????????? ? ? ? ???????????????????????????????????????
66090?66100? ? ? ? ?8 ?N 2, N 3 ?N 4, N 5,?N 1, N 7
? ? ? ? ? ? ? ?N 8, N 9,?
? ? ? ? ? ? ? ?N 10 ?
??????????????????????????????????????????????????????????????????
06390?06400?20?12?7,0 ?7,0 ?18 ?N 2, N 3,?N 5, N 8,?N 1, N 7
? ? ? ? ? ? ?N 4 ?N 9, N 10?
???????????? ?????????????? ????????????????????????????????
06130?06140? ?18?6,0 ?10,0? ?N 2, N 3,?N 5, N 8,?N 1, N 7
? ? ? ? ? ? ?N 4, N 9 ?N 10 ?
???????????? ? ? ? ???????????????????????????????????????
66130?66140? ? ? ? ?8 ?N 2, N 3,?N 5, N 8,?N 1, N 7
? ? ? ? ? ? ?N 4, N 9 ?N 10 ?
??????????????????????????????????????????????????????????????????
06410?06420?25?14?8,0 ?8,0 ?18 ?N 3, N 4,?N 2, N 5,?N 1, N 7,
? ? ? ? ? ? ?N 9 ?N 10 ?N 8
???????????? ?????????????? ????????????????????????????????
06170?06180? ?20?7,0 ?12,5? ?N 3, N 4,?N 2, N 10?N 1, N 7,
? ? ? ? ? ? ?N 5, N 9 ? ?N 8
???????????? ? ? ? ???????????????????????????????????????
66170?66180? ? ? ? ?8 ?N 3, N 4,?N 2, N 5,?N 1, N 7,
? ? ? ? ? ? ?N 9 ?N 10 ?N 8
??????????????? ?????? ???????????????????????????????????????
06270?06280?32? ?9,0 ? ?18 ?N 4, N 9 ?N 3, N 5,?N 1, N 2,
? ? ? ? ? ? ? ?N 10 ?N 7, N 8
???????????? ? ? ? ???????????????????????????????????????
66270?66280? ? ? ? ?8 ?N 4 ?N 3, N 5,?N 1, N 2,
? ? ? ? ? ? ? ?N 9, N 10?N 7, N 8
??????????????????????? ???????????????????????????????????????
06290?06300?40?22?10,0? ?18 ?N 4 ?N 5, N 9,?N 1, N 2,
? ? ? ? ? ? ? ?N 10 ?N 3, N 7,
? ? ? ? ? ? ? ? ?N 8
???????????? ? ? ? ???????????????????????????????????????
66290?66300? ? ? ? ?8 ?N 4 ?N 10 ?N 1, N 2,
? ? ? ? ? ? ? ? ?N 3, N 5,
? ? ? ? ? ? ? ? ?N 7, N 8,
? ? ? ? ? ? ? ? ?N 9
4. Ориентировочная масса пластин указана в справочном
Приложении.
5. Технические требования - по ГОСТ 2209.
6. Применяемые марки сплавов: N 1 - Т30К4; N 2 - Т15К6; N 3 - Т14К8; N 4 - Т5К10; N 5 - ТТ10К8-Б; N 7 - ВК3; ВК3-М; N 8 - ВК6-ОМ, ВК6-М; N 9 - ВК6; N 10 - ВК8; N 11 - ВК10-ХОМ.
Справочное
Таблица 2
ОРИЕНТИРОВОЧНАЯ МАССА ПЛАСТИН
Размеры в мм
????????????????????????????????????????????????????????????????????????????
Обозначение? Ориентировочная масса пластин в г из твердого сплава марок
пластин ?
????????????????????????????????????????????????????????????????????????????
пра- ?левых?Т30К4?Т15К6?Т14К8?Т15К10?ТТ10К8-Б?ВК3-М,?ВК6-ОМ,? ВК8 ?ВК10-ХОМ
вых ? ? ? ? ? ? ?ВК3 ?ВК6-М, ? ?
? ? ? ? ? ? ? ?ВК6 ? ?
????????????????????????????????????????????????????????????????????????????
06010?- ?1,08 ?1,26 ?1,27 ?1,43 ?1,53 ?1,70 ?1,67 ?1,65 ?1,66
????????????????????????????????????????????????????????????????????????????
06330?06340?1,59 ?1,86 ?1,88 ?2,10 ?2,25 ?2,49 ?2,44 ?2,40 ?2,42
????????????????????????????????????????????????????????????????????????????
06030?- ?1,58 ?1,86 ?1,88 ?2,12 ?2,27 ?2,51 ?2,46 ?2,44 ?2,45
????????????????????????????????????????????????????????????????????????????
06350?06360?3,15 ?3,71 ?3,73 ?4,17 ?4,46 ?4,95 ?4,84 ?4,77 ?4,80
????????????????????????????????????????????????????????????????????????????
06050?06060?3,19 ?3,76 ?3,78 ?4,26 ?4,56 ?5,05 ?4,97 ?4,91 ?4,94
????????????????????????????????????????????????????????????????????????????
66050?66060?3,35 ?3,95 ?3,97 ?4,47 ?4,79 ?5,30 ?5,22 ?5,16 ?5,20
????????????????????????????????????????????????????????????????????????????
06370?06380?6,51 ?7,66 ?7,70 ?8,61 ?9,22 ?10,23 ?9,99 ?9,87 ?9,94
????????????????????????????????????????????????????????????????????????????
06090?06100?7,55 ?8,88 ?8,94 ?10,10 ?10,80 ?11,90 ?11,70 ?11,60 ?11,68
????????????????????????????????????????????????????????????????????????????
66090?66100?7,93 ?9,32 ?9,39 ?10,60 ?11,30 ?12,50 ?12,30 ?12,20 ?12,29
????????????????????????????????????????????????????????????????????????????
06390?06400?11,63?13,68?13,74?15,37 ?16,50 ?18,26 ?17,84 ?17,60 ?17,72
????????????????????????????????????????????????????????????????????????????
06130?06140?14,60?17,20?17,30?19,50 ?20,90 ?23,20 ?22,80 ?22,50 ?22,66
????????????????????????????????????????????????????????????????????????????
66130?66140?15,30?18,10?18,20?20,50 ?21,90 ?24,40 ?23,90 ?23,60 ?23,77
????????????????????????????????????????????????????????????????????????????
06410?06420?19,82?23,31?23,42?26,20 ?28,04 ?31,12 ?20,40 ?29,99 ?30,20
????????????????????????????????????????????????????????????????????????????
06170?06180?24,00?28,30?28,40?32,10 ?34,40 ?38,00 ?37,40 ?36,90 ?37,16
????????????????????????????????????????????????????????????????????????????
66170?66180?25,20?29,70?29,80?33,70 ?36,10 ?40,00 ?39,30 ?38,80 ?39,07
????????????????????????????????????????????????????????????????????????????
06270?06280?41,50?48,80?49,10?55,00 ?59,00 ?66,00 ?65,00 ?64,00 ?64,45
????????????????????????????????????????????????????????????????????????????
66270?66280?43,60?51,20?51,60?58,00 ?62,00 ?69,00 ?68,00 ?67,00 ?67,48
????????????????????????????????????????????????????????????????????????????
06290?06300?66,00?77,00?78,00?88,00 ?94,00 ?104,00?102,00 ?101,00?101,70
????????????????????????????????????????????????????????????????????????????
66290?66300?69,00?81,00?82,00?92,00 ?98,00 ?109,00?107,00 ?106,00?106,74
