Название документа

"ГОСТ 14111-90 (СТ СЭВ 3237-89, ИСО 5184-79). Государственный стандарт Союза ССР. Электроды прямые для контактной точечной сварки. Типы и размеры"

(утв. и введен в действие Постановлением Госстандарта СССР от 12.04.1990 N 866)

"ГОСТ 14111-90 (СТ СЭВ 3237-89, ИСО 5184-79). Государственный стандарт Союза ССР. Электроды прямые для контактной точечной сварки. Типы и размеры"
(утв. и введен в действие Постановлением Госстандарта СССР от 12.04.1990 N 866)

Утвержден и введен в действие

Постановлением Государственного

комитета СССР по управлению

качеством продукции и стандартам

от 12 апреля 1990 г. N 866

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЭЛЕКТРОДЫ ПРЯМЫЕ ДЛЯ КОНТАКТНОЙ ТОЧЕЧНОЙ СВАРКИ

ТИПЫ И РАЗМЕРЫ

Straight electrodes for resistance

spot welding. Types and dimensions

ГОСТ 14111-90

(СТ СЭВ 3237-89, ИСО 5184-79)

Группа Е73

ОКП 34 4193

Срок действия

с 1 июля 1991 года

до 1 июля 1996 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Минэлектротехприбором СССР

РАЗРАБОТЧИКИ

А.И. Данилов, И.Н. Кондратенко, А.А. Кузнецов, Л.У. Манчинский

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 12.04.90 N 866

3. СРОК ПРОВЕРКИ - 1996 г.

4. Стандарт полностью соответствует СТ СЭВ 3237-89

5. В стандарт введен международный стандарт ИСО 5184-79

6. ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт распространяется на прямые электроды для точечной сварки и устанавливает размеры и допустимые отклонения размеров электродов, когда усилия на электродах F_max не превышают значений, указанных в таблице для диаметра d₁, где осевые линии электродов перпендикулярны к свариваемым деталям.

Настоящий стандарт не распространяется на электроды, изготовляемые выдавливанием.

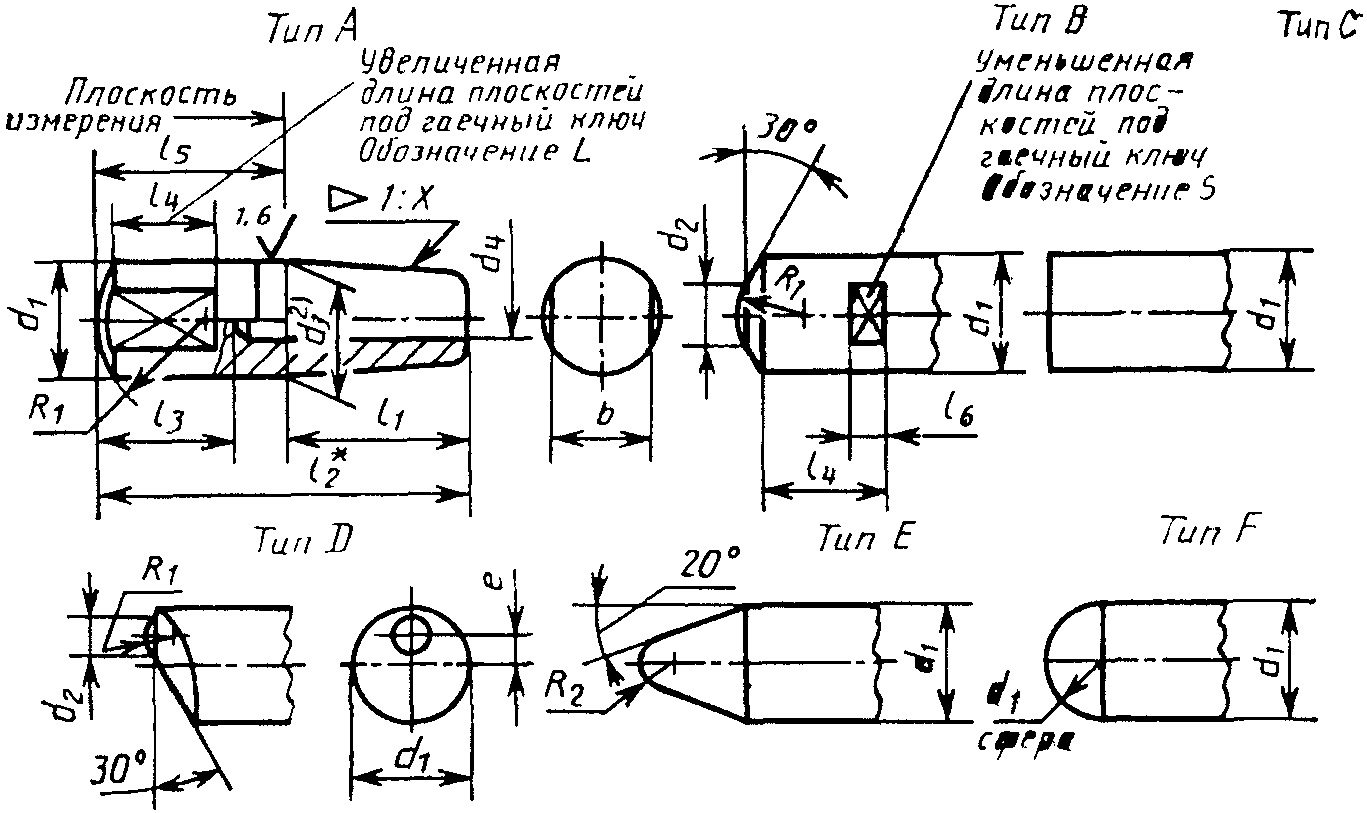

1. Типы и размеры должны соответствовать приведенным на чертеже и в таблице.

2. Неуказанные на чертеже и в таблице предельные отклонения размеров:

отверстий - по H13;

валов - по h13;

остальных - по

--------------------------------

<*> Размер для справок.

Примечания:

1. Можно выбрать по желанию уменьшенную или увеличенную длину плоскостей под гаечный ключ или без плоскости.

2. d₃ - диаметр конуса в плоскости измерения.

Размеры, мм

d₁ h11	d₂	d₃	d₄ +0,5	1:x	e	b	l₁ +/- 0,5	l₃, max	l₄	l₆	R₁	R₂	l₂ +/- 0,5 при l₅								Усилие на электроде F_max <*>, кН
d₁ h11	d₂	d₃	d₄ +0,5	1:x	e	b	l₁ +/- 0,5	l₃, max	l₄	l₆	R₁	R₂	16	20	25	32	40	50	63	80	Усилие на электроде F_max <*>, кН
10	4	9,8	5,5	1:10	2	8	13	14	13	7	25	4	29	33	38	45	53	63	-	-	2,5
13	5	12,7	7,5		3	11	16	15	14	7	32	5	32	36	41	48	56	66	79	-	4
16	6	15,5	8,5		4	13	20	16	15	8	40	6	-	40	45	52	60	70	83	100	6,3
20	8	19	10,5		5	17	25	17	16	8	50	8	-	-	50	57	65	75	88	105	10
25	10	24,5	13,5		6,5	21	31,5	18	17	9	63	10	-	-	56,5	63,5	71,5	81,5	94,5	111,5	16
32	12,5	31	14	1:5	8,5	24	40	20	15	10	80	12,5	-	-	-	72	80	90	103	120	25
40	16	39	16	1:5	11	32	50	25	16	10	100	16	-	-	-	-	90	100	113	130	40

--------------------------------

<*> Размеры для справок.

3. Пример условного обозначения прямого электрода типа F с увеличенной плоскостью под гаечный ключ (L), d₁ = 16 мм, l₅ = 25 мм:

Электрод FL 16 x 25 ГОСТ 14111-90

То же, прямого электрода типа C с уменьшенной плоскостью под гаечный ключ (S), d₁ = 16 мм, l₅ = 25 мм:

Электрод CS 16 x 25 ГОСТ 14111-90

То же, прямого электрода типа A без плоскости под гаечный ключ, d₁ = 16 мм, l₅ = 25 мм:

Электрод A 16 x 25 ГОСТ 14111-90
