ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ ТИПА 09
КОНСТРУКЦИЯ И РАЗМЕРЫ
Hard metal brazed tips, type 09.
Design and dimensions
ГОСТ 25402-90
Дата введения
1 июля 1993 года
1. Разработан и внесен Министерством металлургии СССР.
Разработчики: Ю.А. Абрамов, канд. техн. наук; А.И. Скрипник, канд. техн. наук; Э.Ф. Эйхманс, канд. техн. наук; Е.Г. Степанов; Н.И. Литвинюк; Л.В. Мытарева.
2. Утвержден и введен в действие Постановлением Государственного комитета по управлению качеством продукции и стандартам от 31.10.1990 N 2761.
3. Срок проверки - 1999 г., периодичность проверки - 10 лет.
4. Взамен ГОСТ 25402-82.
5. Ссылочные-нормативно-технические документы
??????????????????????????????????????????????????????????????????
Обозначение НТД, на который дана ссылка ? Номер пункта
??????????????????????????????????????????????????????????????????
1. Настоящий стандарт распространяется на пластины для автоматных резцов.

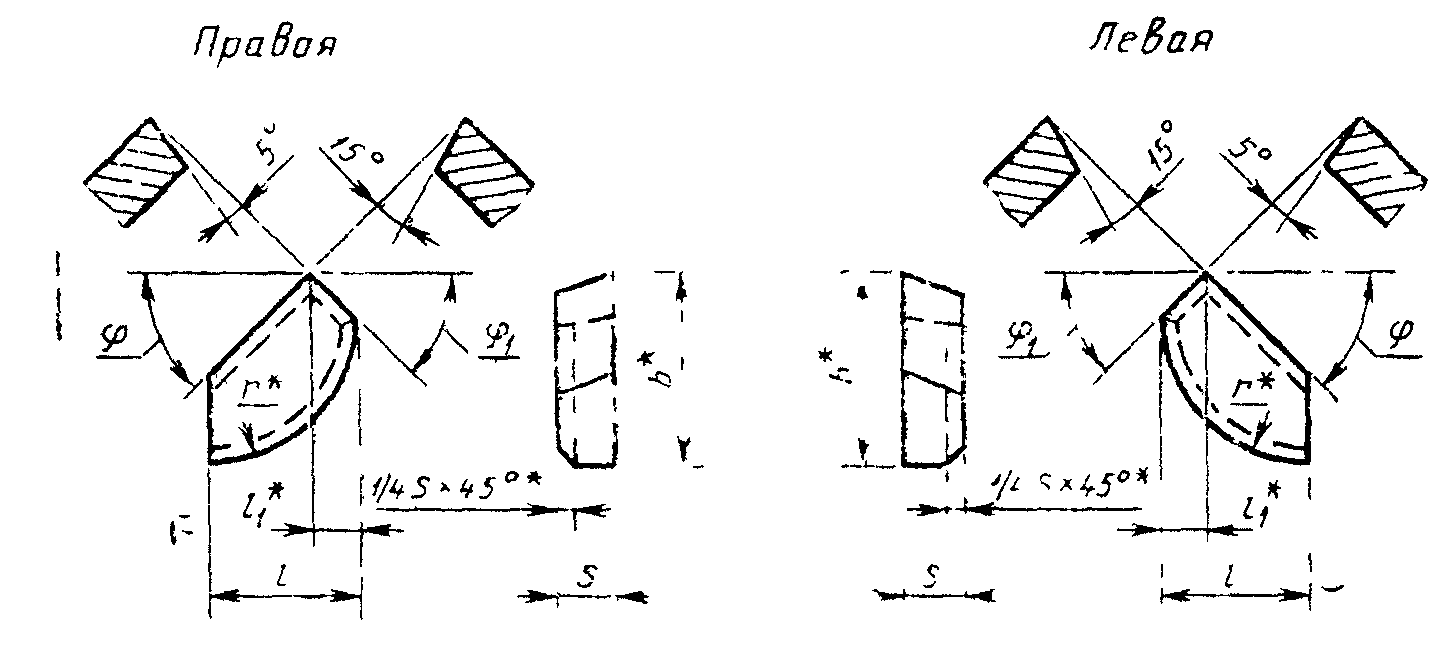

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в
табл. 1.
--------------------------------
<*> Размеры для пресс-форм.
Размеры в мм
??????????????????????????????????????????????????????????????????
Обозначение ? l ?b ? s ?l ? r ? фи, ?фи , ? Основное ?Дополни-
пластин ? ? ? ? 1 ? ?град.? 1 ?дополнение?тельное
????????????? ? ? ? ? ? ?град.? ?применение
правых?левых? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
09090 ?- ?6 ?10?3 ?2,0?6,0 ?45 ?50 ?N 2, N 10 ?N 3, N 4,
? ? ? ? ? ? ? ? ? ?N 8, N 9,
? ? ? ? ? ? ? ? ? ?N 11
????????????????????????????????? ????????????????????????????
09110 ?09120?10 ?15?4 ?5,0?10,0? ?40 ?N 2, N 3, ?N 8, N 11
? ? ? ? ? ? ? ? ?N 4, N 9, ?
? ? ? ? ? ? ? ? ?N 10 ?
????????????????????????????????? ????????????????????????????
09130 ?09140?12 ?18?5 ?4,0?12,5? ?50 ?N 2, N 3, ?N 8, N 11
? ? ? ? ? ? ? ? ?N 4, N 9, ?
? ? ? ? ? ? ? ? ?N 10 ?
??????????????????????????????????????????????????????????????????
09150 ?09160?10 ?15?4 ?5,0?10,0?60 ?20 ?N 2, N 3, ?N 8, N 11
? ? ? ? ? ? ? ? ?N 4, N 9, ?
? ? ? ? ? ? ? ? ?N 10 ?
????????????? ???? ????? ??????????????????????????????????
09170 ?09180? ?18? ?5,5? ?75 ?60 ?N 2, N 3, ?N 8, N 9,
? ? ? ? ? ? ? ? ?N 4, N 10 ?N 11
4. Ориентировочная масса пластин указана в справочном Приложении.
5. Технические требования - по ГОСТ 2209.
6. Применяемые марки сплавов: N 2 - Т15 - К6; N 3 - Т14К8; N 4 - Т5К10; N 8 - ВК6-М; ВК6-ОМ; N 9 - ВК6; N 10 - ВК8; N 11 - ВК10-ХОМ.
Справочное
Таблица 2
ОРИЕНТИРОВОЧНАЯ МАССА ПЛАСТИН
??????????????????????????????????????????????????????????????????
Обозначение ? Ориентировочная масса пластин в г
пластин ? из твердого сплава марок
??????????????????????????????????????????????????????????????????
правых? левых ?Т15К6 ?Т14К8 ?Т5К10 ? ВК6-ОМ, ? ВК8 ? ВК10-ХОМ
? ? ? ? ?ВК6-М, ВК6? ?
??????????????????????????????????????????????????????????????????
09090 ?- ?1,35 ?1,36 ?1,54 ?1,79 ?1,77 ?1,78
??????????????????????????????????????????????????????????????????
09110 ?09120 ?4,58 ?4,62 ?5,20 ?6,05 ?6,00 ?6,04
??????????????????????????????????????????????????????????????????
09130 ?09140 ?7,80 ?7,85 ?8,85 ?10,30 ?10,20 ?10,27
??????????????????????????????????????????????????????????????????
09150 ?09160 ?4,32 ?4,35 ?4,89 ?5,70 ?5,65 ?5,69
??????????????????????????????????????????????????????????????????
09170 ?09180 ?4,35 ?4,38 ?4,92 ?5,75 ?5,65 ?5,69
