Утвержден и введен в действие

Постановлением Государственного

комитета СССР по стандартам

от 26 июля 1988 г. N 2756

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНИТЕЛИ НИЗКОЧАСТОТНЫЕ НА НАПРЯЖЕНИЕ

ДО 1500 В ЦИЛИНДРИЧЕСКИЕ

ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

Low-frequency voltage up to 1500 V cylindrical connectors.

Basic parameters and dimensions

ГОСТ 19104-88

Список изменяющих документов

(в ред. Изменения N 1, утв. Постановлением

Госстандарта СССР от 23.04.1990 N 955)

Группа Э02

ОКП 63 1308

Дата введения

1 января 1989 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 26.07.88 N 2756

2. Срок первой проверки - 1995 г., периодичность проверки - 5 лет.

3. ВЗАМЕН ГОСТ 19104-79

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 14312-79	2
ГОСТ 21962-76	2

1. Настоящий стандарт распространяется на низкочастотные (до 3 МГц) на напряжение до 1500 В цилиндрические соединители общего назначения (далее - соединители) и устанавливает их основные параметры и размеры.

Стандарт не распространяется на соединители, ТЗ на разработку которых утверждены до 01.01.88.

2. Термины, используемые в стандарте, - по ГОСТ 21962-76, ГОСТ 14312-79 и приложению 1.

3. Условные обозначения контактов приведены в приложении 2.

4. Условные размеры корпуса соединителей, соответствующие им схемы расположения контактов (далее - схемы) с указанием числа контактов каждого диаметра, общего числа контактов в соединителе и максимального рабочего напряжения должны соответствовать приложению 3.

Если для схемы указано несколько рабочих напряжений, то конкретное значение устанавливается в технических условиях на соединители конкретного типа в зависимости от конструктивного исполнения соединителя.

5. Позиционный допуск осей отверстий изолятора (R) должен составлять:

0,03 мм - для контактов диаметром 0,6 мм;

0,05 мм " " " более 0,6 мм.

6. Диаметры контактов и их предельные отклонения с учетом покрытия, минимальные диаметры отверстий хвостовиков контактов, значения сопротивления контактов и максимального тока на контакт должны соответствовать значениям, приведенным в табл. 1.

Таблица 1

d, мм		R_к, мОм, для сочетания покрытий контактов			d₁, мм	I_к, А
Номин.	Пред. откл.	R_к, мОм, для сочетания покрытий контактов				Материал контактов
Номин.	Пред. откл.	Золото (серебро)-золото (серебро)	Никель-золото (серебро)	Никель-никель		Медные сплавы, покрытие драгметаллами	Малоуглеродистая сталь и никелесодержащие сплавы
0,60	-0,006 -0,020	10,00	30,00	60,00	0,60	3,0	2,0
0,76	+/- 0,010	8,00	25,00	50,00	0,86	5,0	4,0
0,80	-0,006 -0,020	8,00	25,00	50,00	0,86	6,0	4,0
1,00	-0,006 -0,031	5,00	20,00	40,00	1,07	11,0	6,0
1,02	+/- 0,020	5,00	20,00	40,00	1,07	11,0	6,0
1,50	-0,006 -0,031	2,50	10,00	20,00	1,68	20,0	12,0
1,59	+/- 0,020	2,50	10,00	20,00	1,68	20,0	12,0
2,00	-0,006 -0,031	1,60	8,00	16,00	2,49	35,0	18,0
2,39	+/- 0,020	1,50	7,00	14,00	2,49	40,0	25,0
2,50	-0,006 -0,031	1,00	7,00	14,00	2,70	43,0	26,0
3,00	-0,006 -0,031	0,80	5,00	10,00	3,20	56,0	34,0
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 23.04.1990 N 955)
3,50	-0,010 -0,040	0,75	4,00	8,00	5,20	60,0	42,0
5,50	-0,010 -0,040	0,30	2,00	4,00	7,70	126,0	78,0

Примечание. Нормы сопротивления контактов указаны для соединителей, работающих при температуре окружающей среды до 200 °C. Нормы сопротивления контактов для соединителей, работающих при температуре окружающей среды свыше 200 °C, устанавливают в ТУ на соединители конкретных типов.

7. Значения рабочих токов для равномерно нагружаемой группы контактов одного диаметра устанавливаются в технических условиях на соединители конкретных типов, исходя из максимальной температуры соединителя.

8. Сопротивление изоляции между любыми контактными парами, а также между металлическим корпусом сочлененного соединителя и любой контактной парой должно быть не менее:

1000 МОм - для рабочего напряжения 100 В;

5000 МОм " " " св. 100 до 1000 В;

10000 МОм " " " св. 1000 В.

9. Испытательное напряжение, подаваемое на сочлененный соединитель, между любыми контактными парами, а также между металлическим корпусом и любым контактом соединителя должно быть не менее:

160 В - для рабочего напряжения до 50 В;

500 В " " " св. 50 до 100 В;

800 В " " " " 100 " 200 В;

1200 В " " " " 200 " 500 В;

1600 В " " " " 500 " 800 В;

3150 В " " " " 800 " 1200 В;

4100 В " " " " 1200 " 1500 В.

Приложение 1

Справочное

ТЕРМИНЫ, ПРИМЕНЯЕМЫЕ В СТАНДАРТЕ, И ИХ ПОЯСНЕНИЯ

Таблица 2

Термин	Пояснение
Диаметр контакта	Диаметр контактной части штыря
Схема расположения контактов	Обозначение взаимного расположения контактов и основного шпоночного паза или шпонки (в виде круглого паза) с контактной стороны вилки. Нумерация (обозначение) контактов - условная. Число оцифрованных (обозначенных) контактов устанавливается в конструкторской документации
Рабочий ток	Максимальное значение тока для равномерно нагружаемой группы контактов одного диаметра, при котором установившаяся температура соединителя не превышает максимальную
Максимальная температура соединителя	Суммарная температура контролируемого контакта соединителя, получаемая сложением значения повышенной рабочей температуры среды с допускаемой температурой перегрева соединителя

Приложение 2

(обязательное)

УСЛОВНЫЕ ИЗОБРАЖЕНИЯ КОНТАКТОВ

- контакт диаметра 0,6 мм.

" " 0,8 или 0,76 мм.

" " 1,0 или 1,02 мм.

" " 1,5 или 1,59 мм.

" " 2,0 мм.

" " 2,5 или 2,39 мм.

" " 3,0 мм.

" " 3,5 мм.

" " 5,5 мм.

контакты, кроме крайних, в схемах с контактами

одного диаметра.

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 23.04.1990 N 955)

Приложение 3

(обязательное)

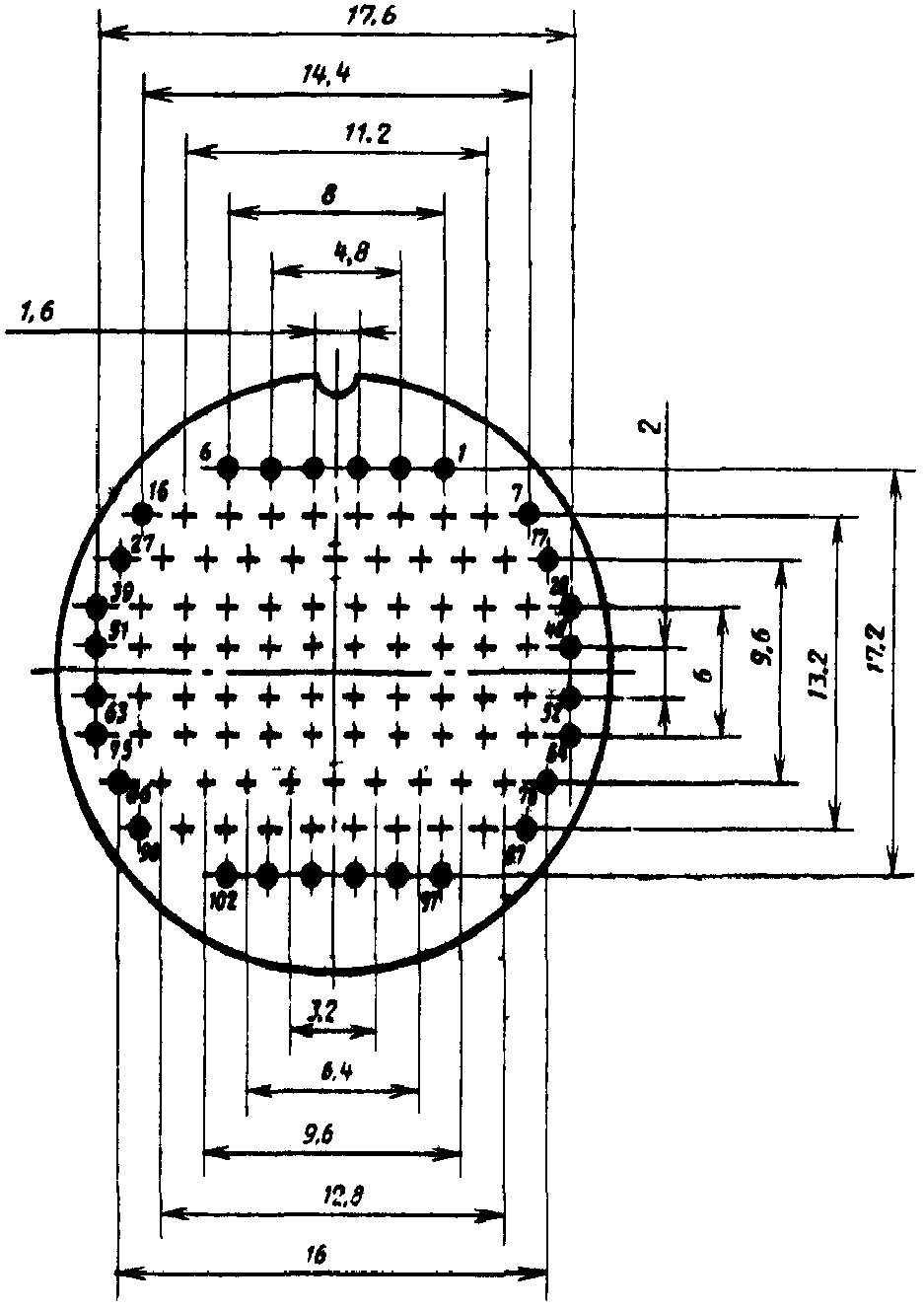

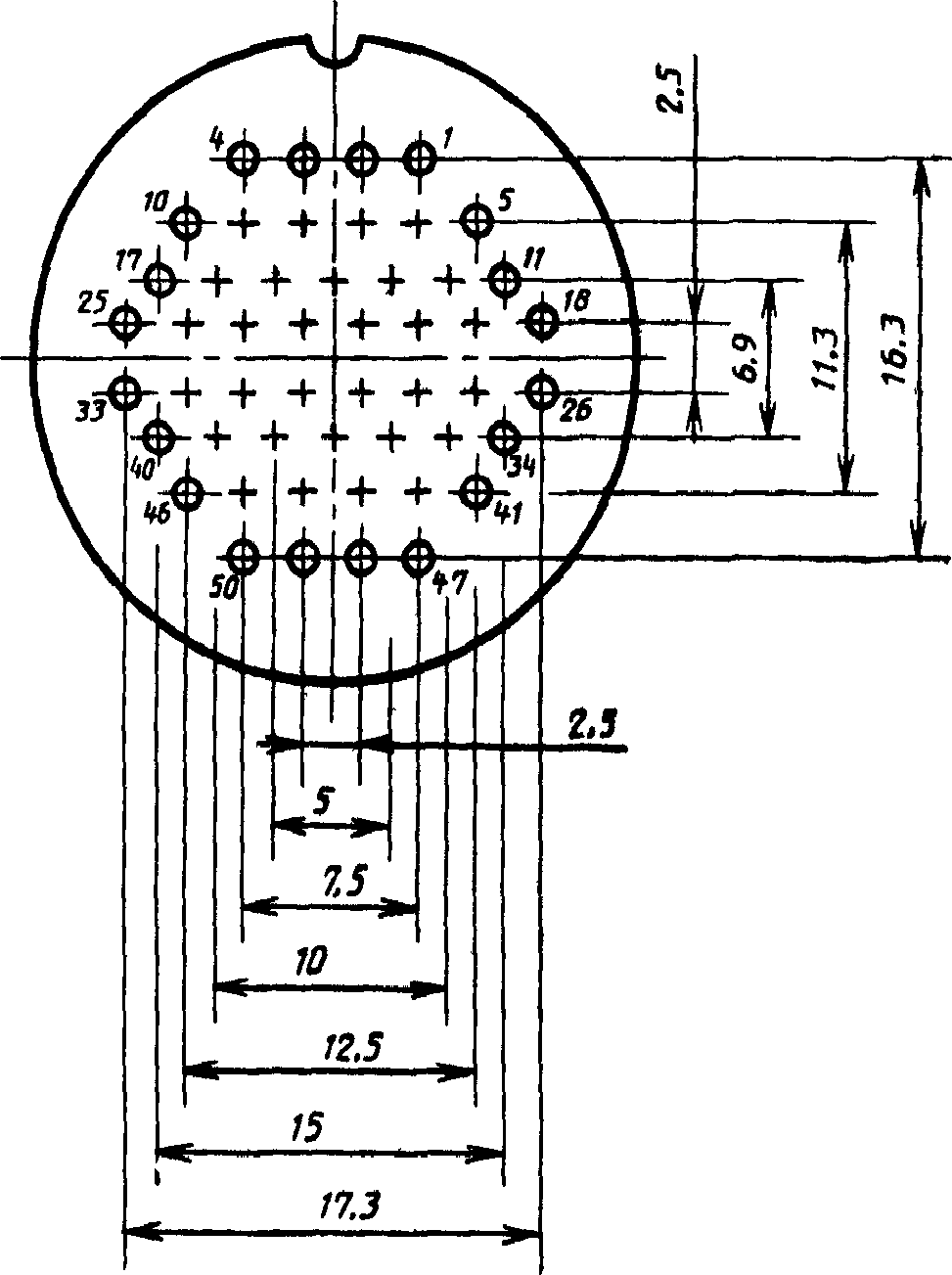

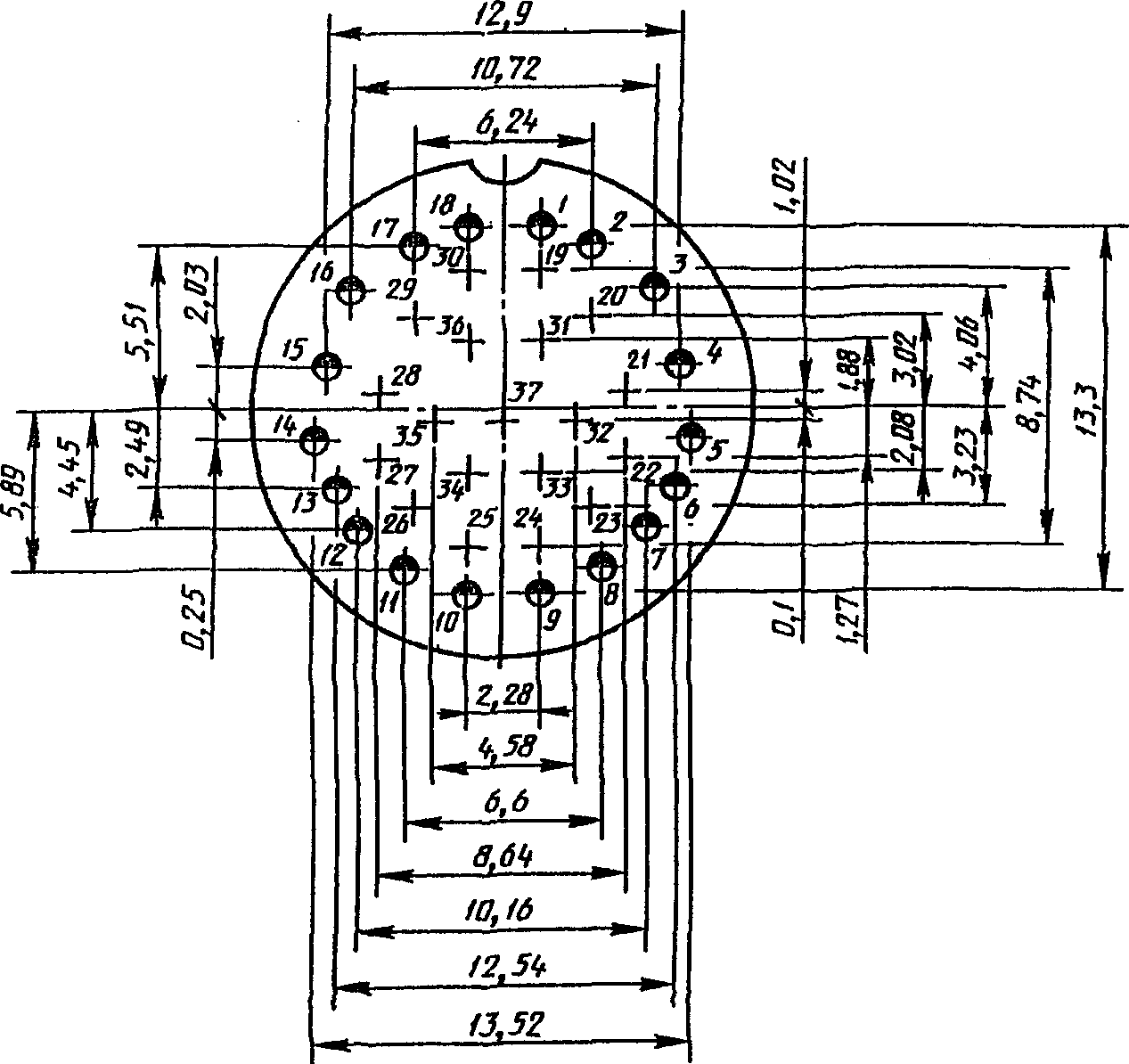

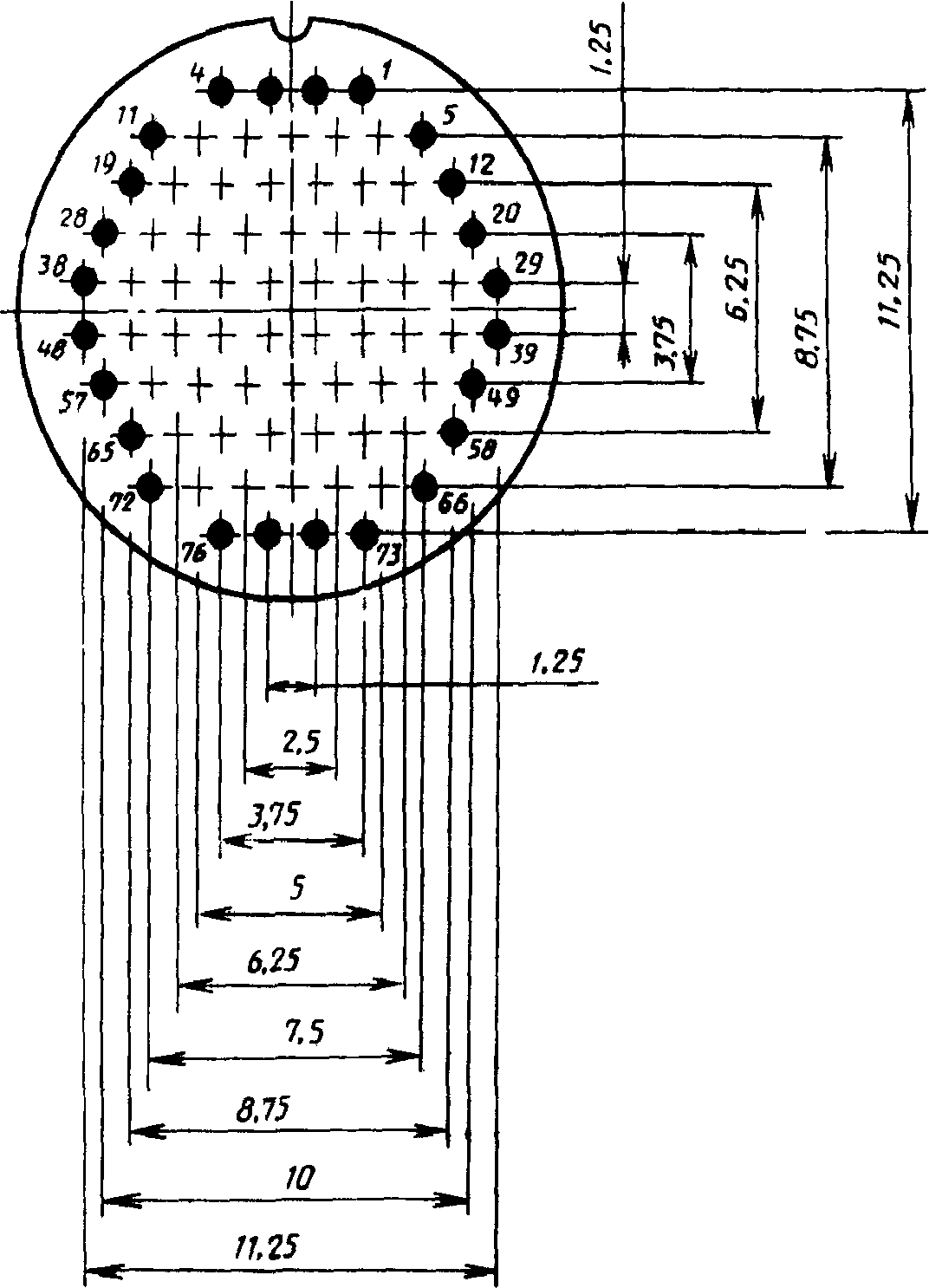

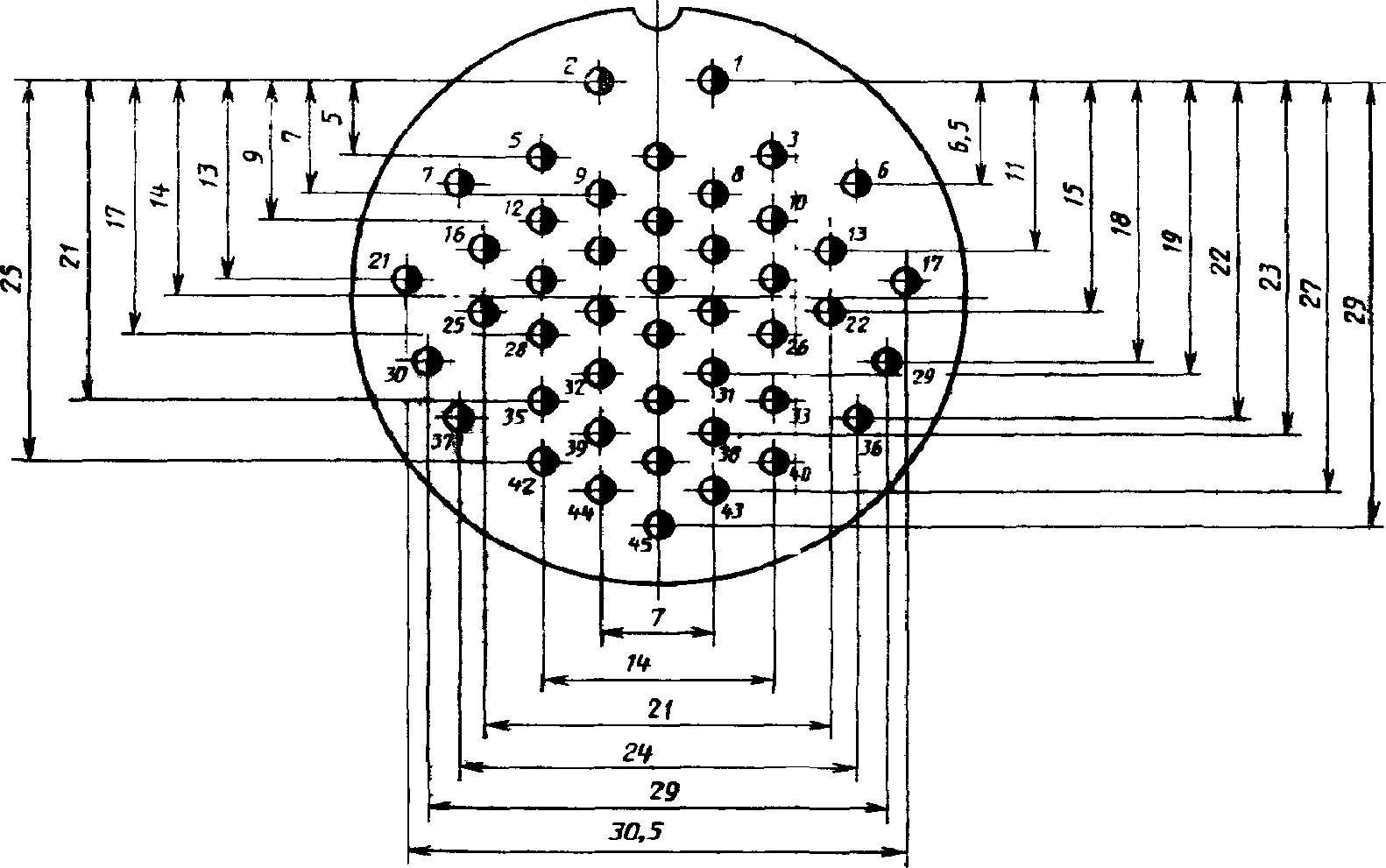

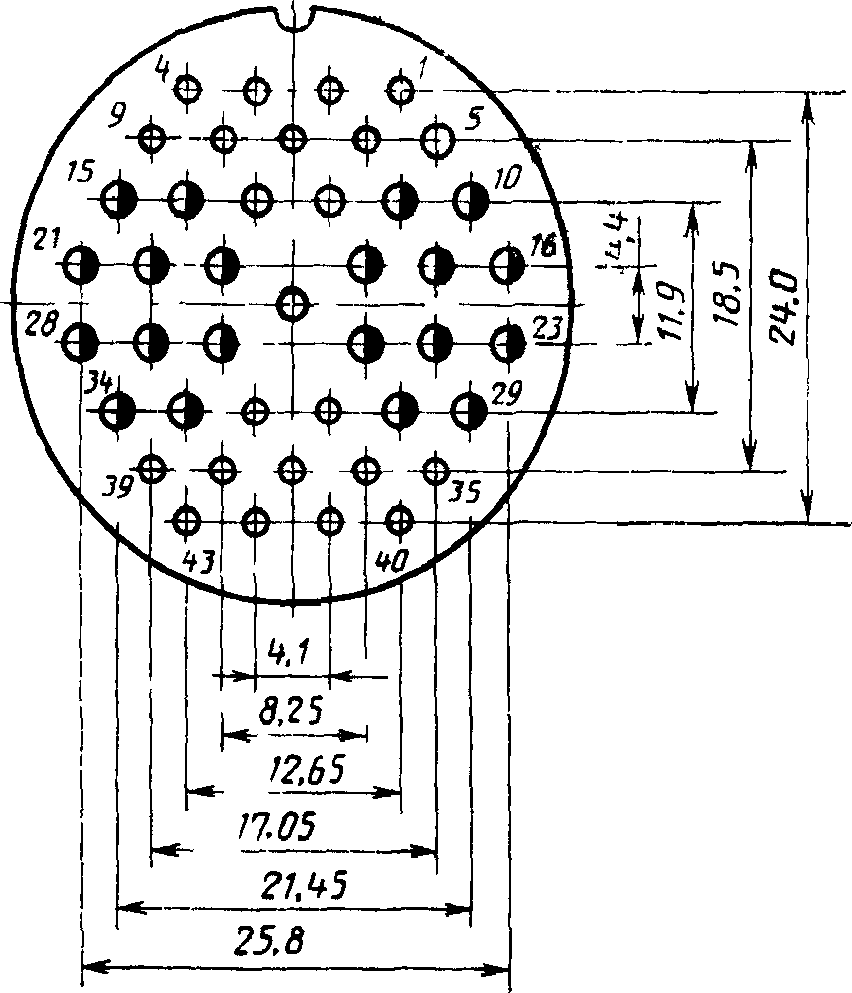

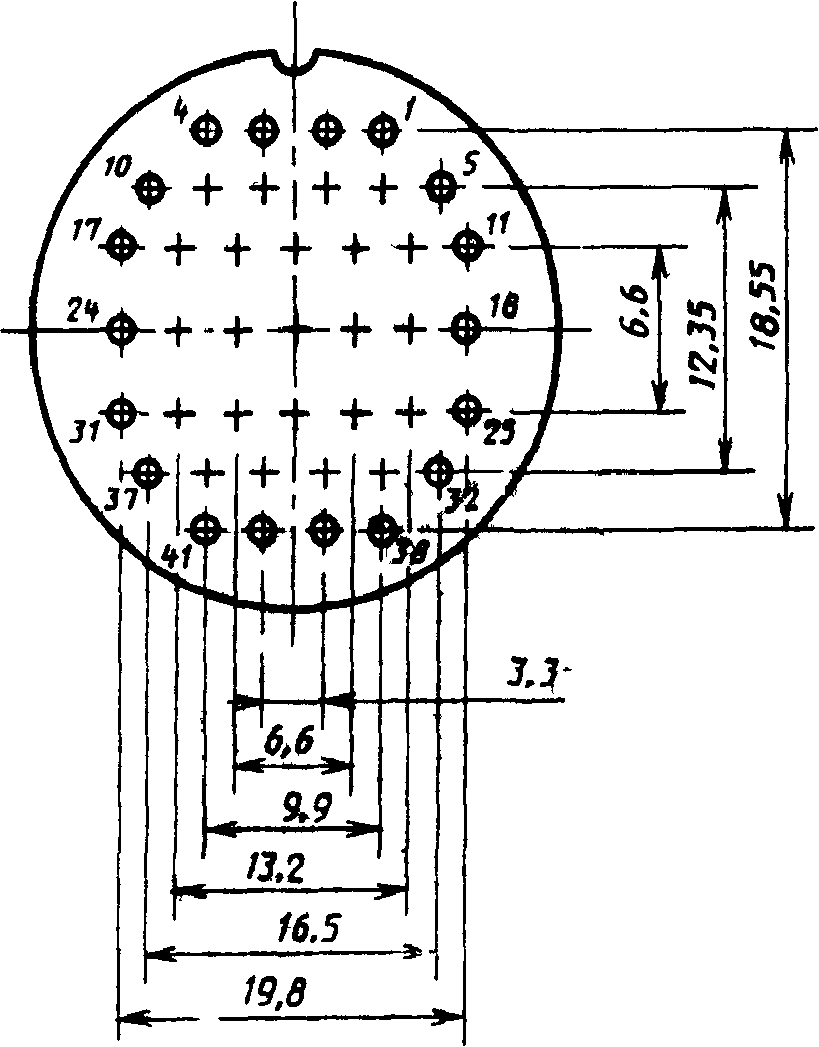

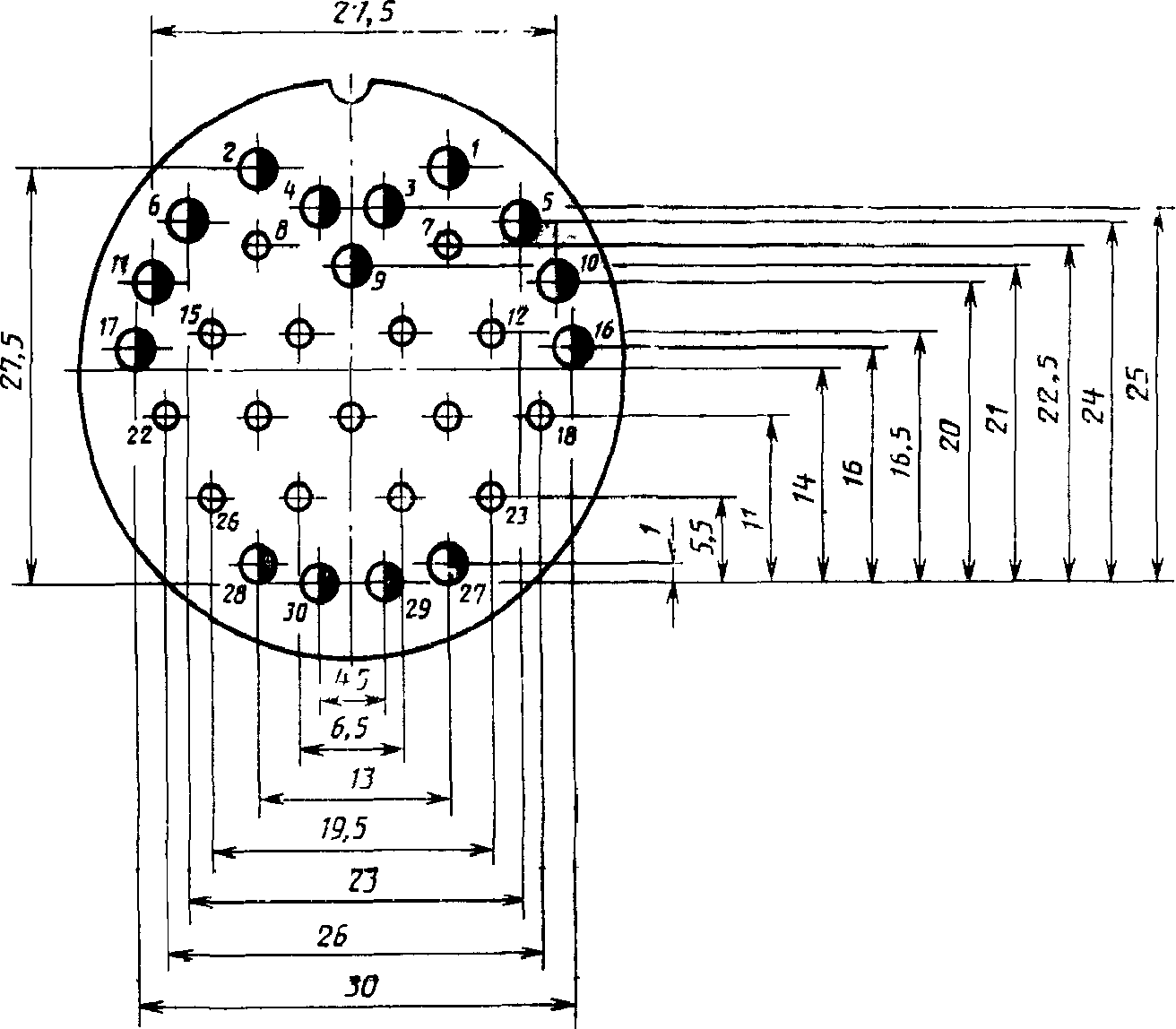

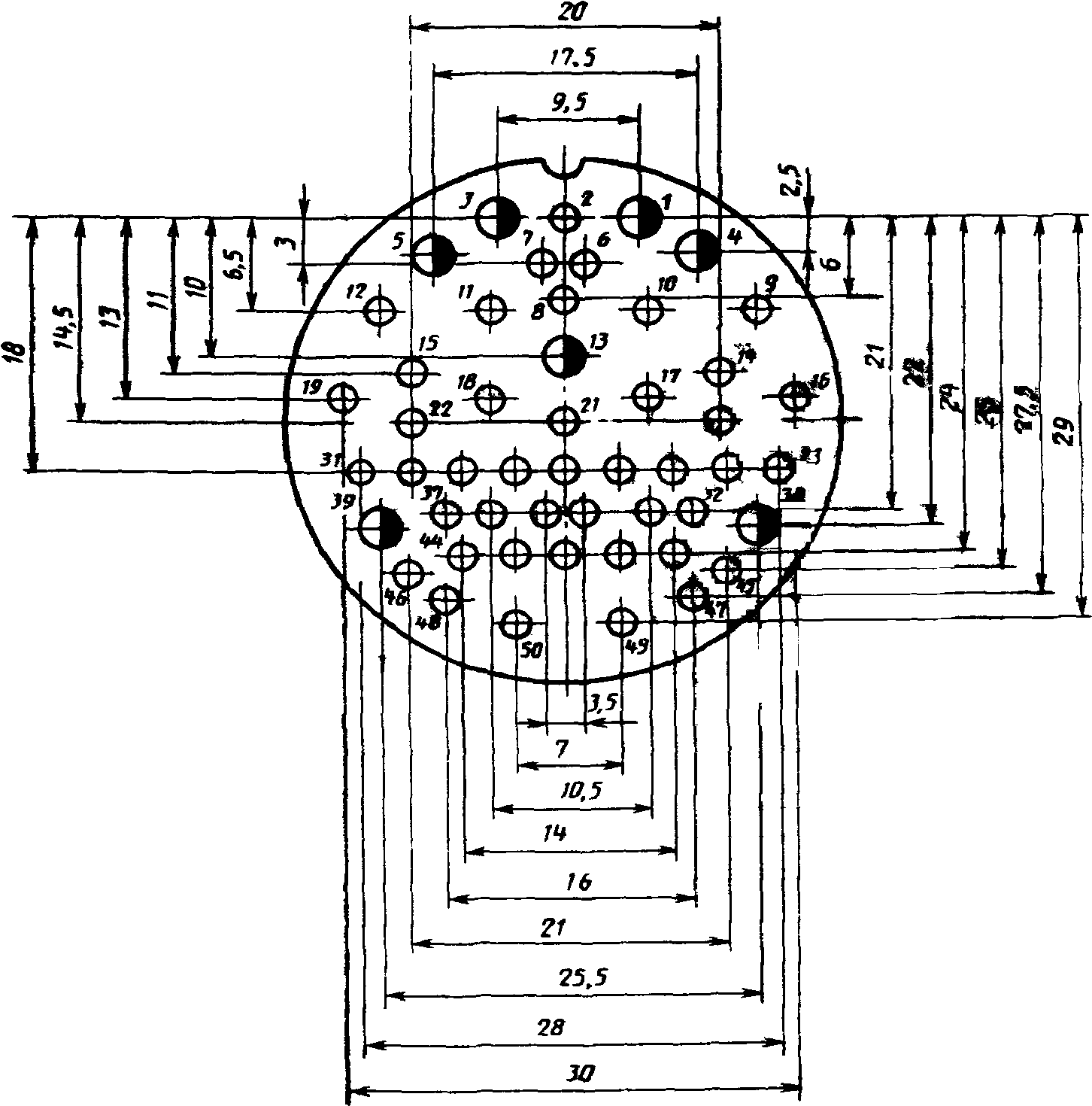

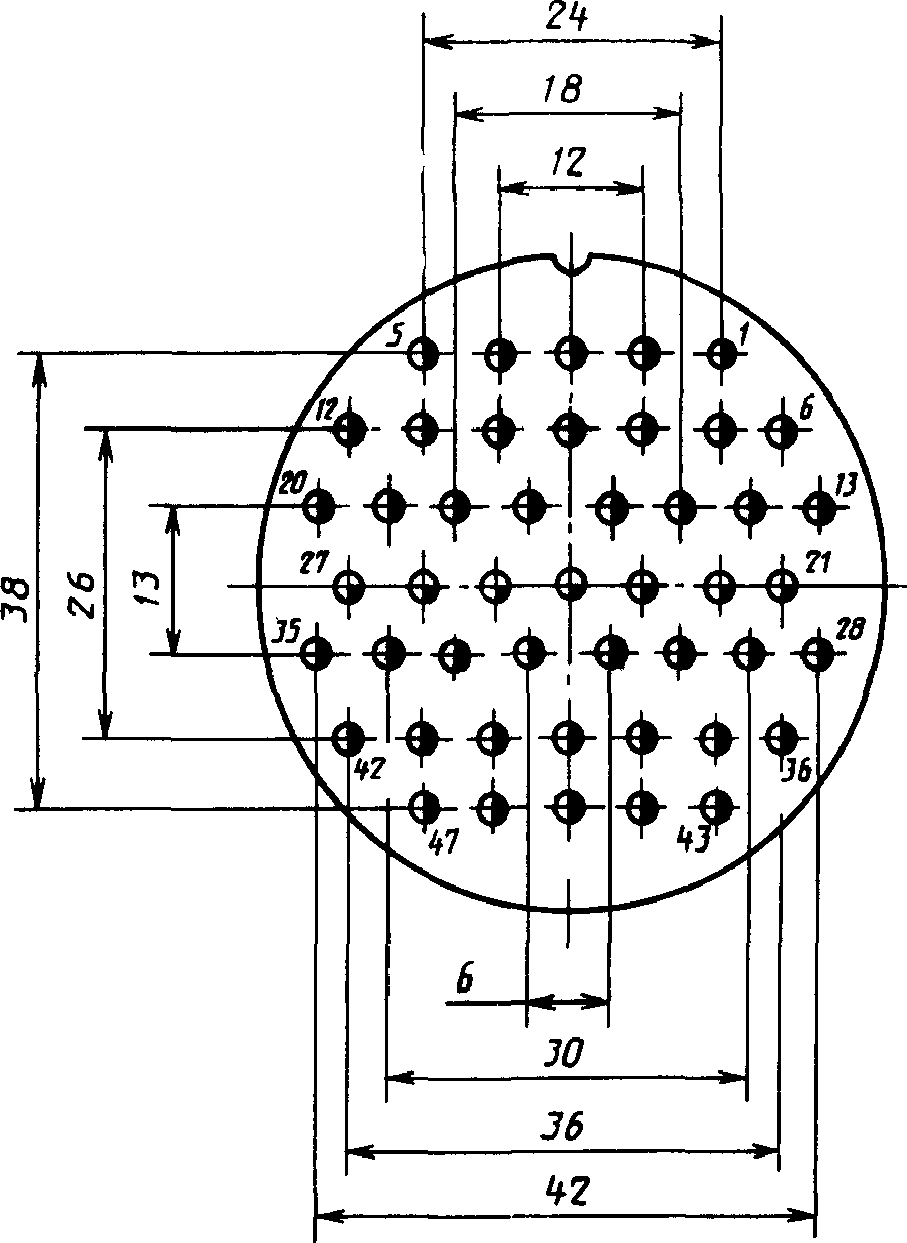

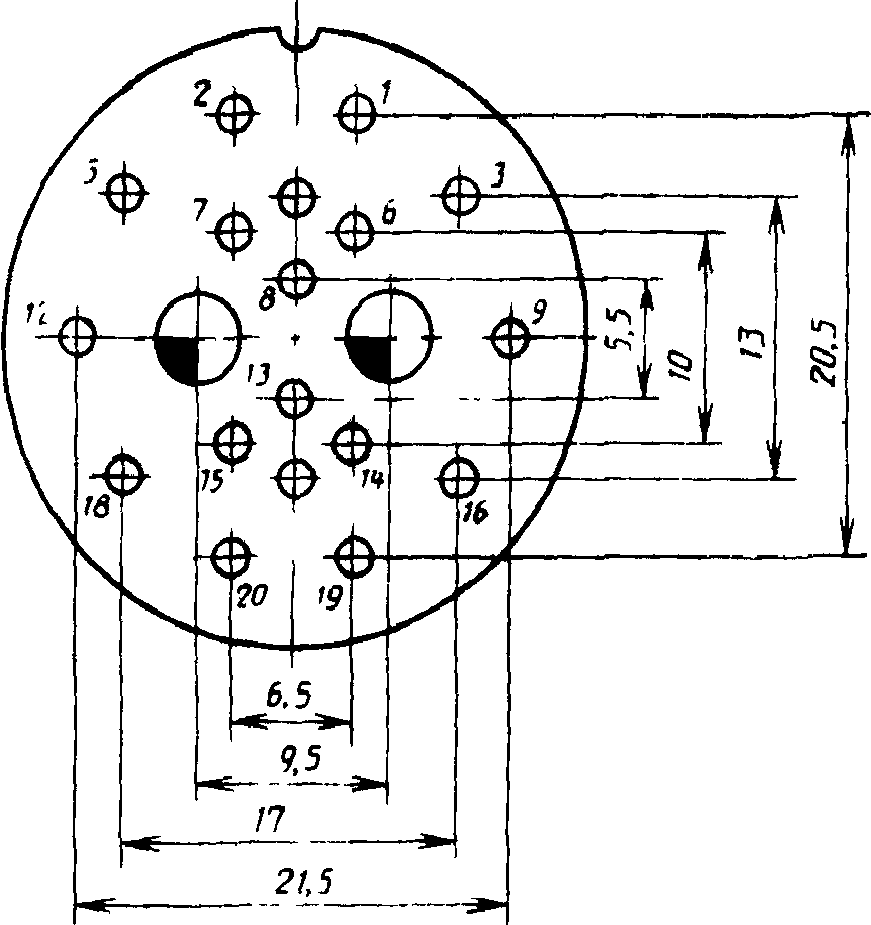

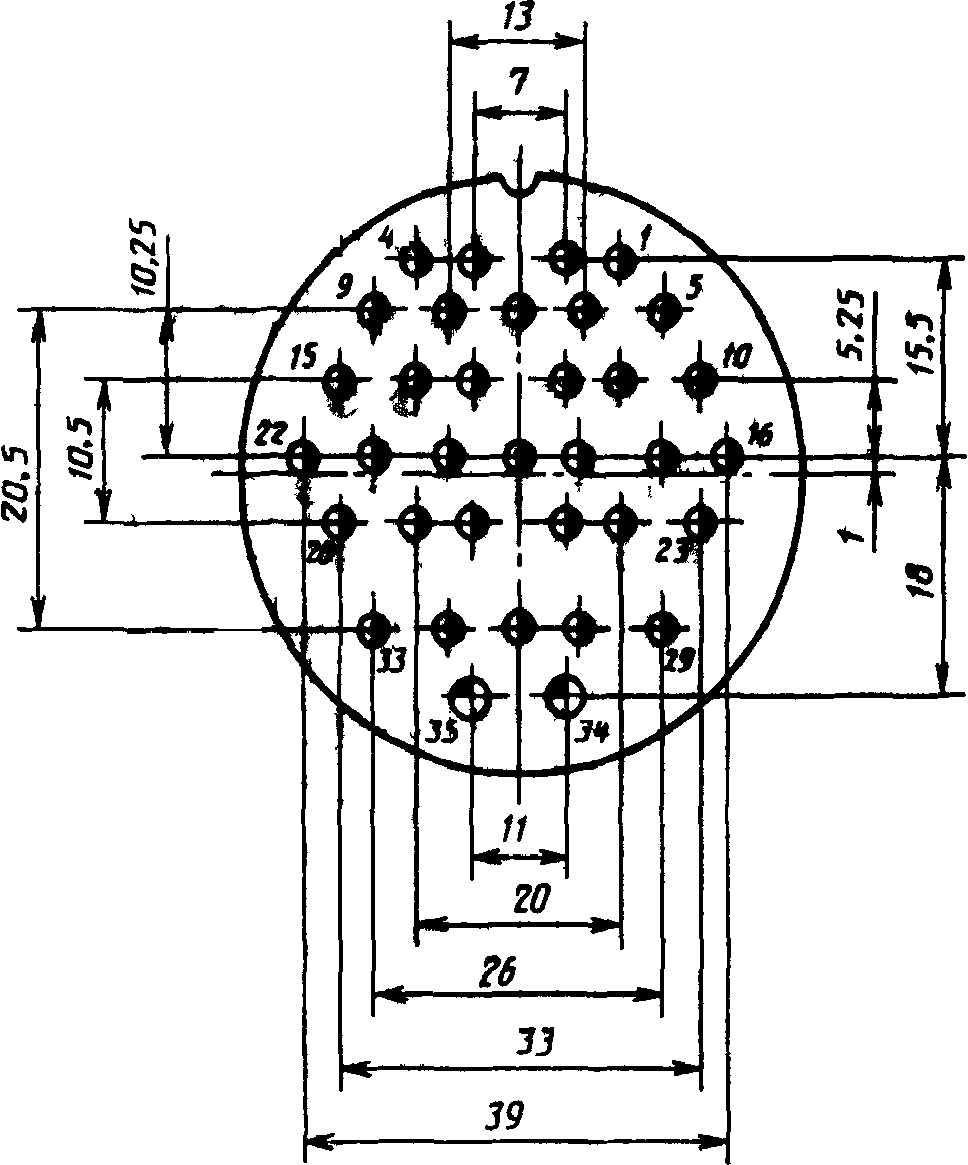

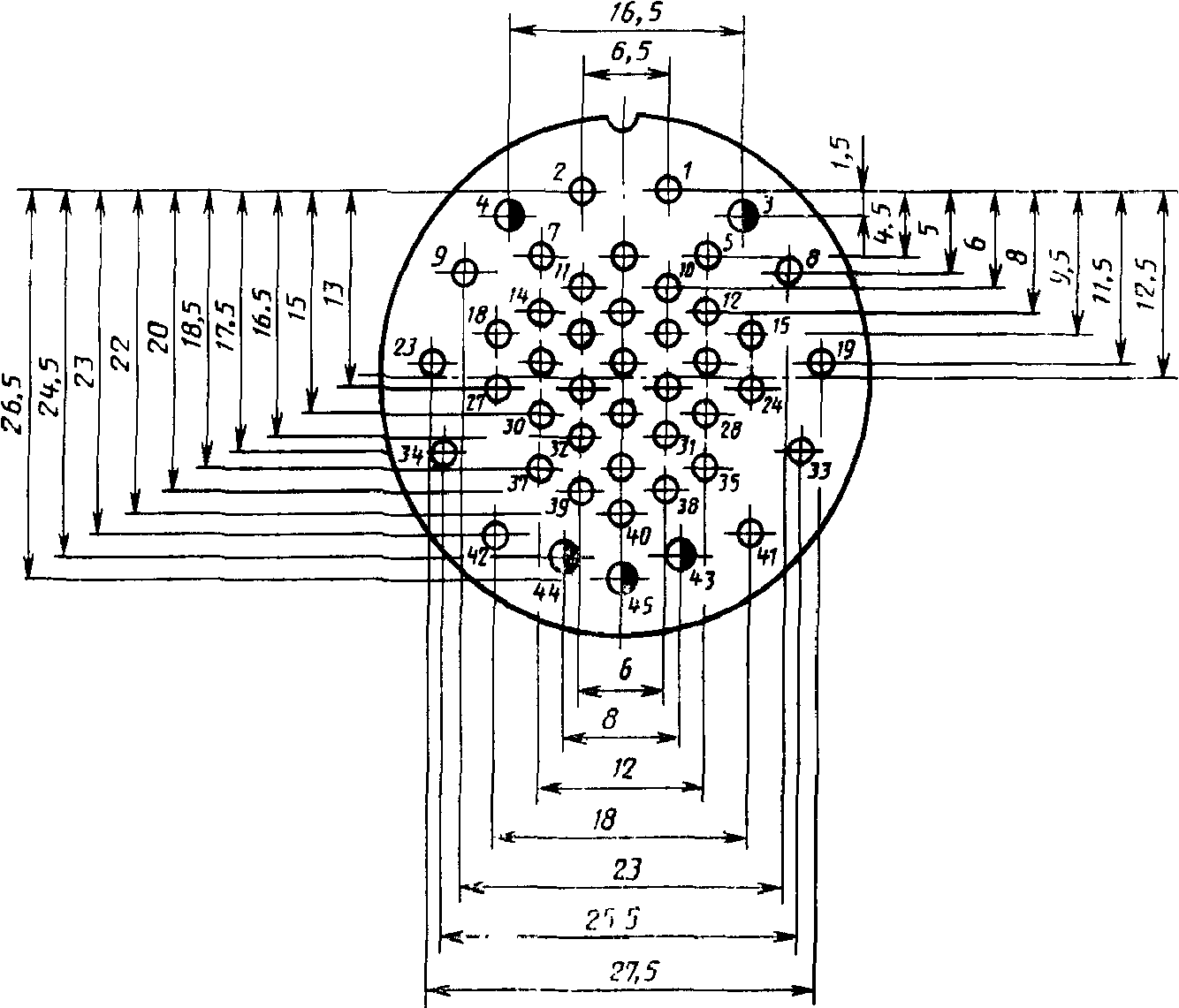

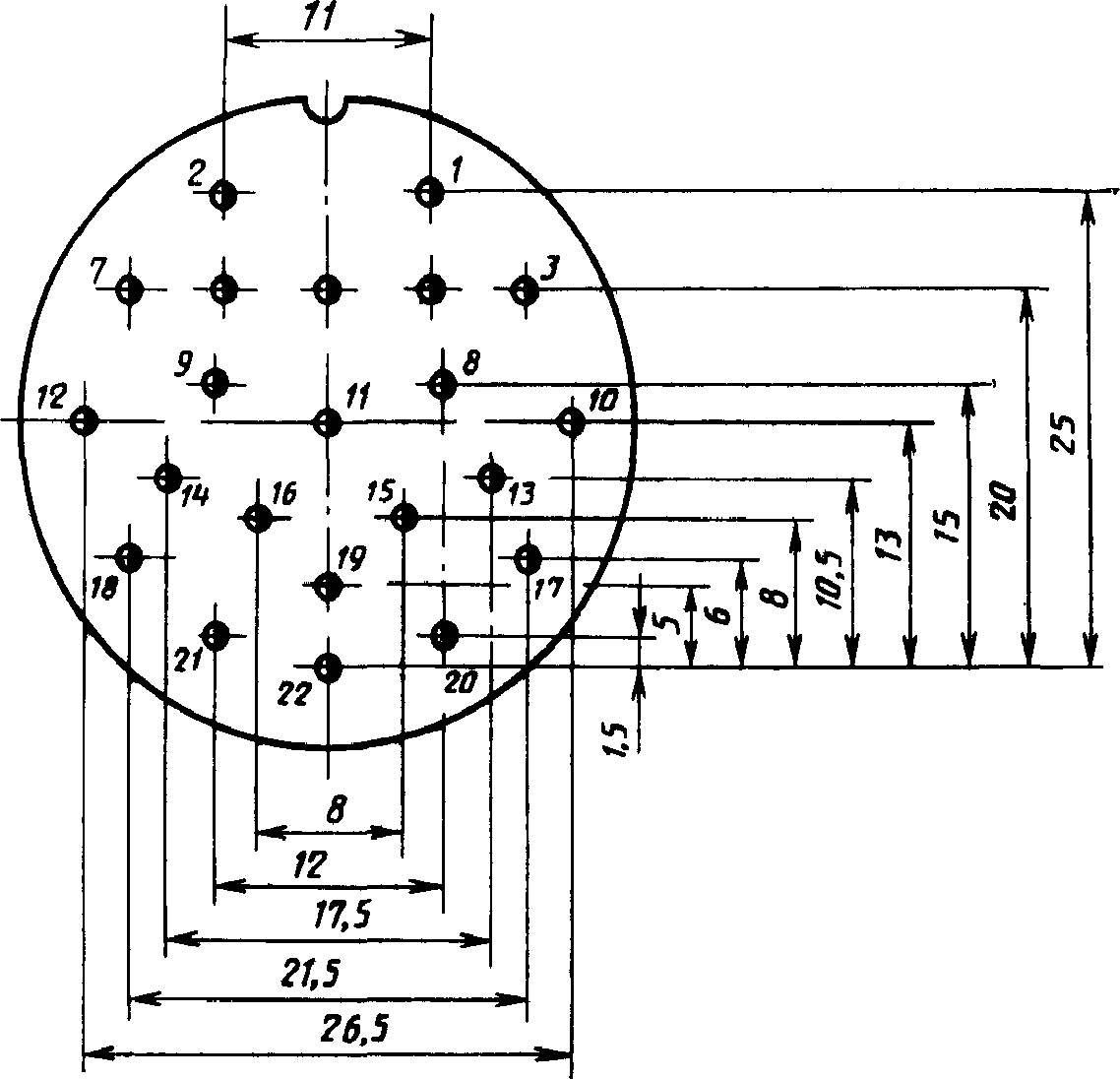

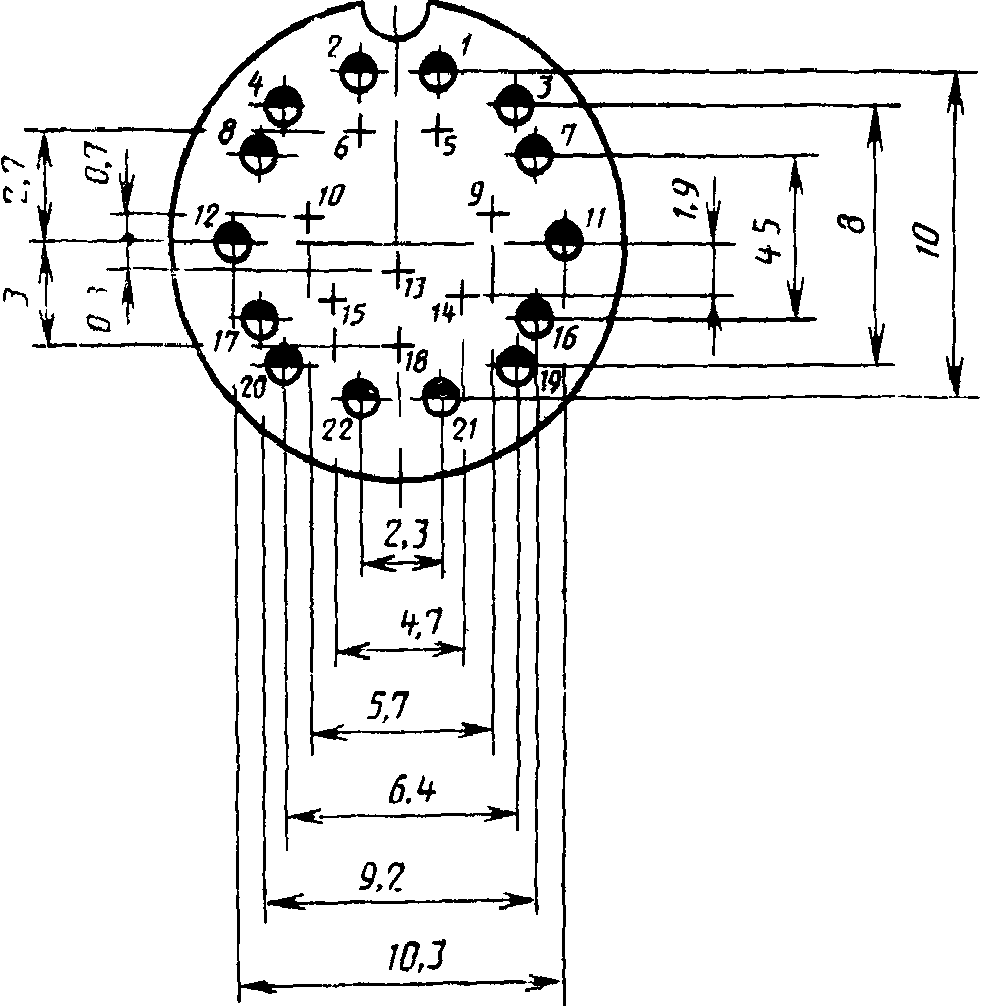

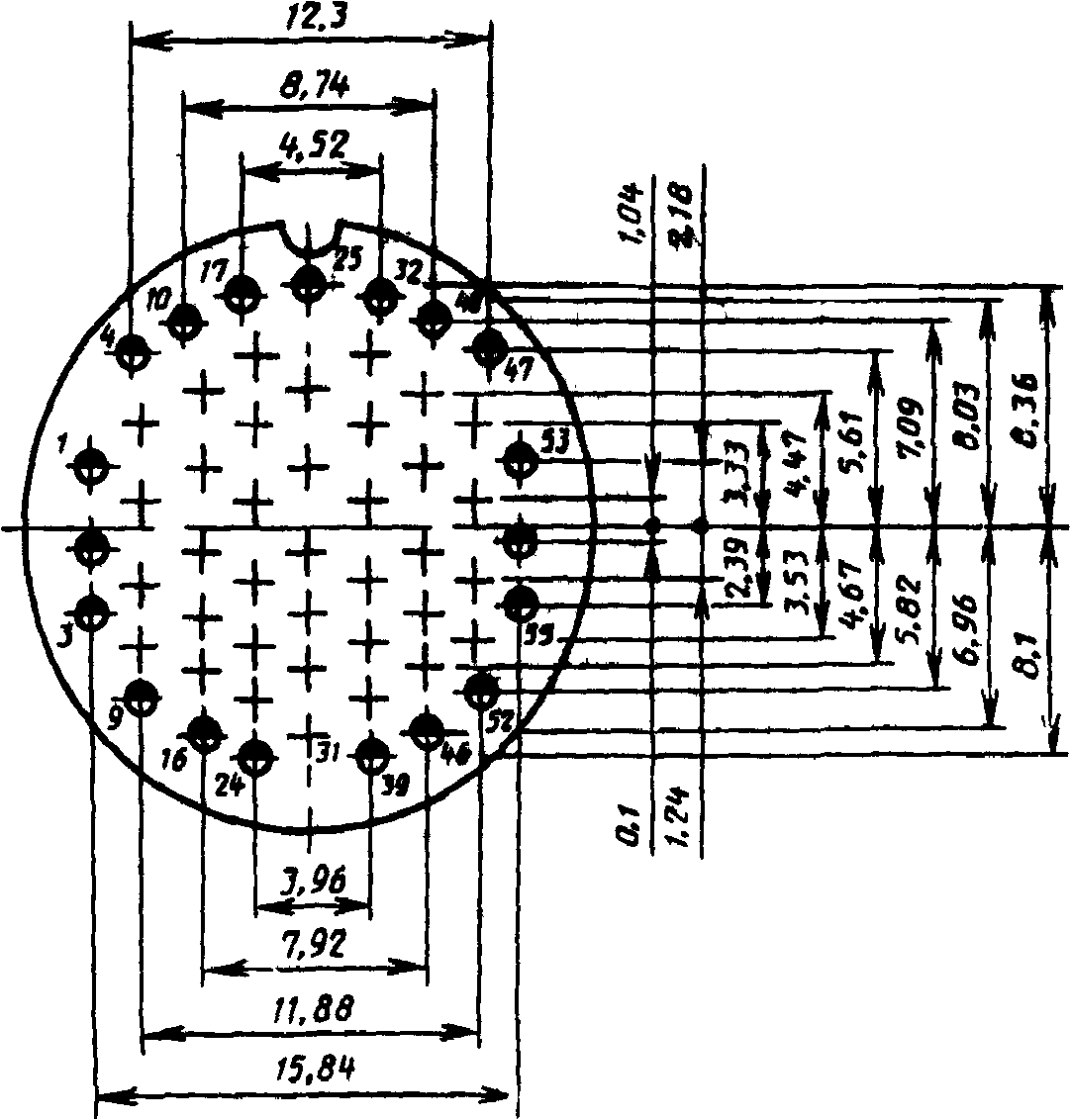

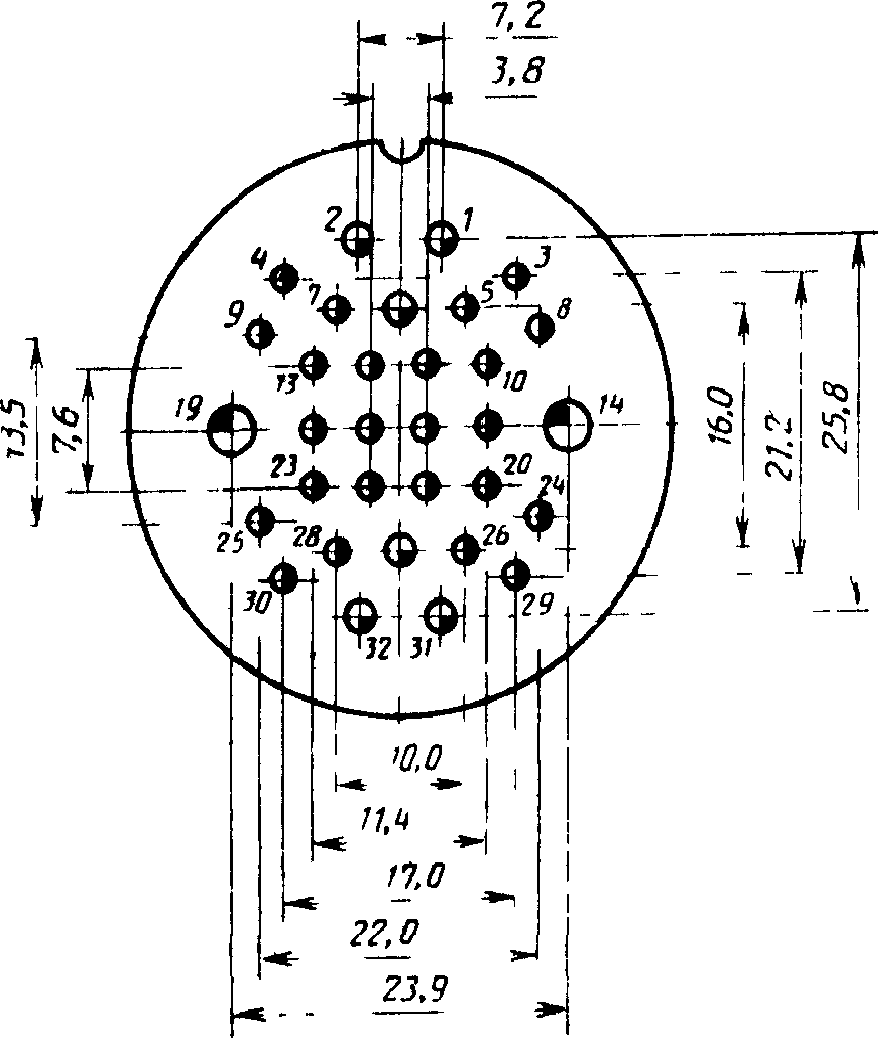

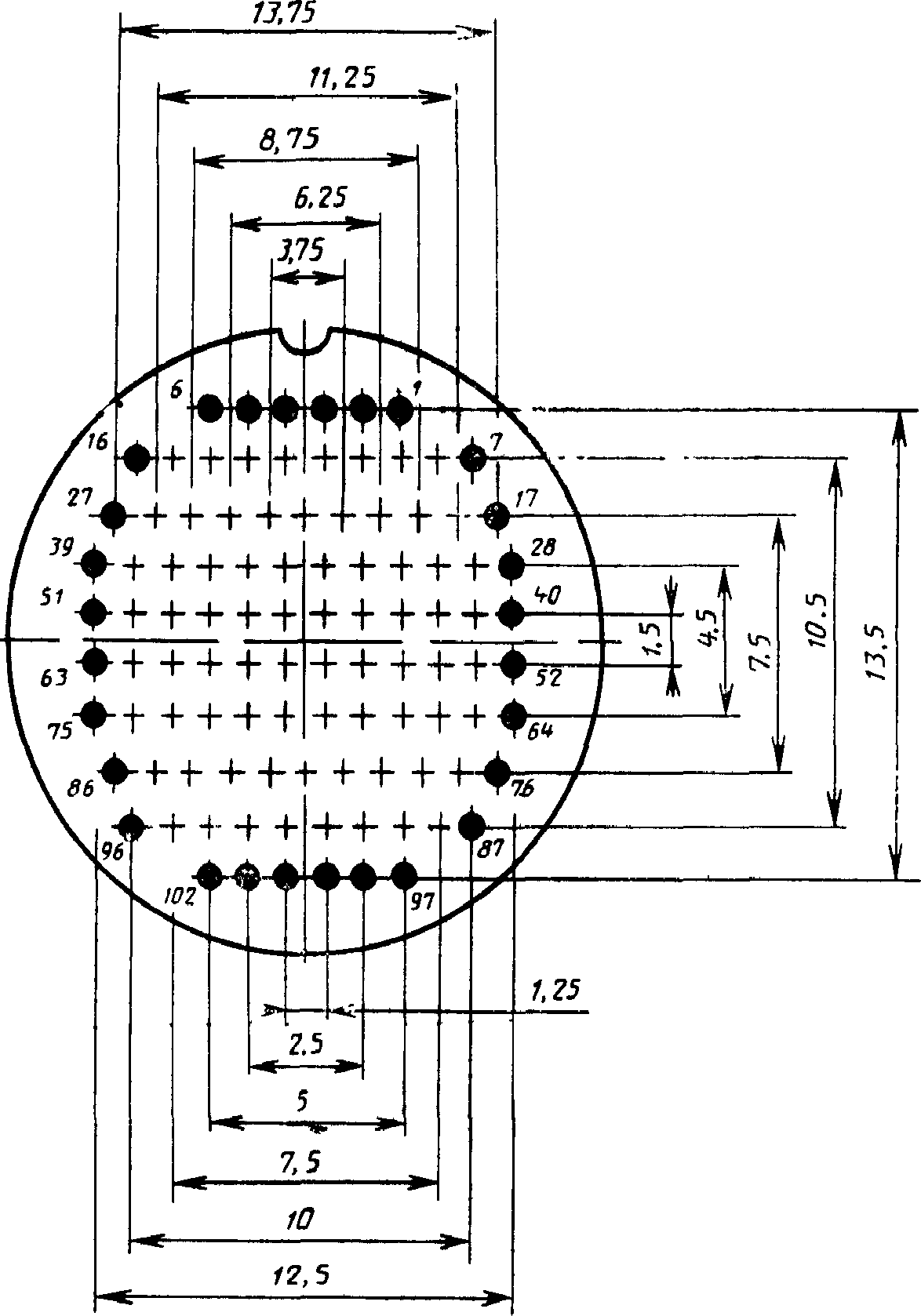

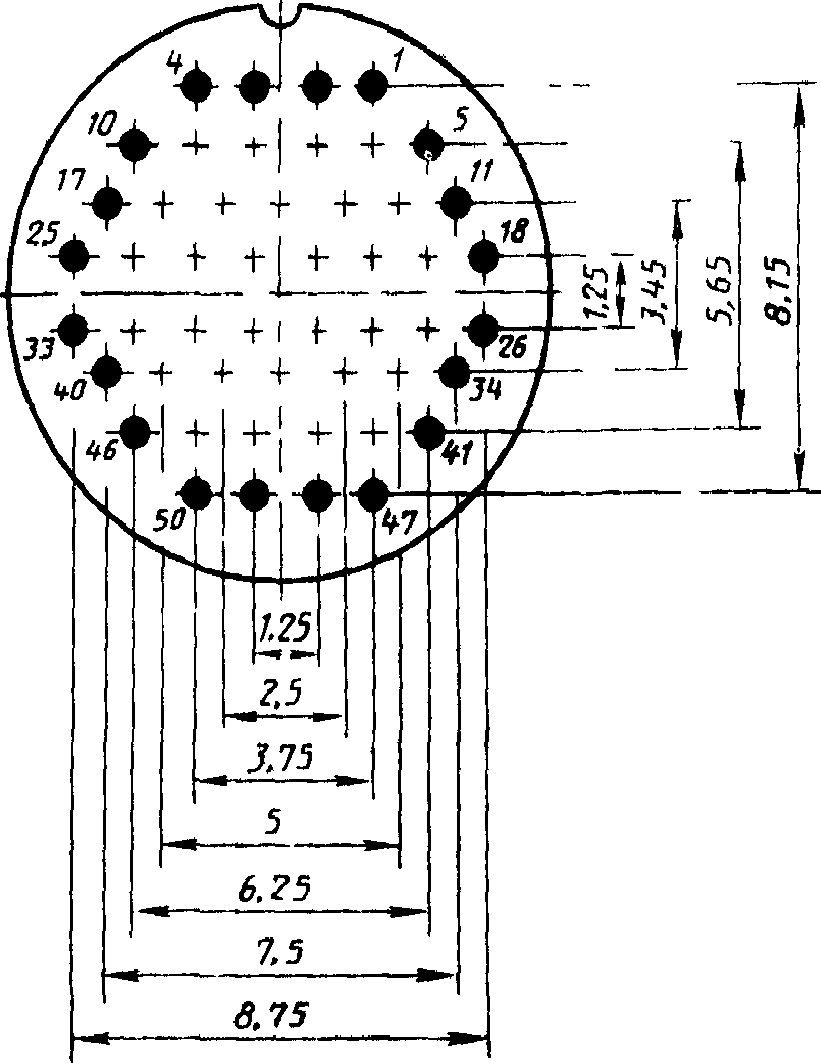

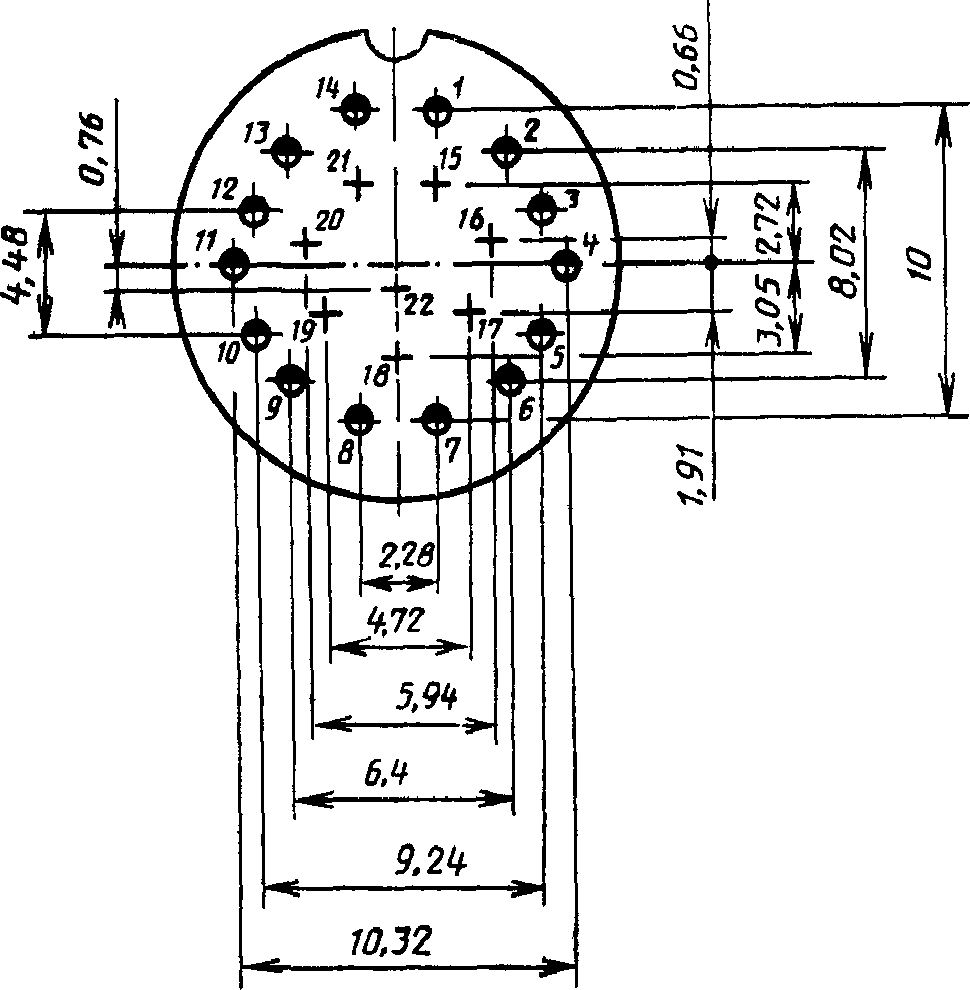

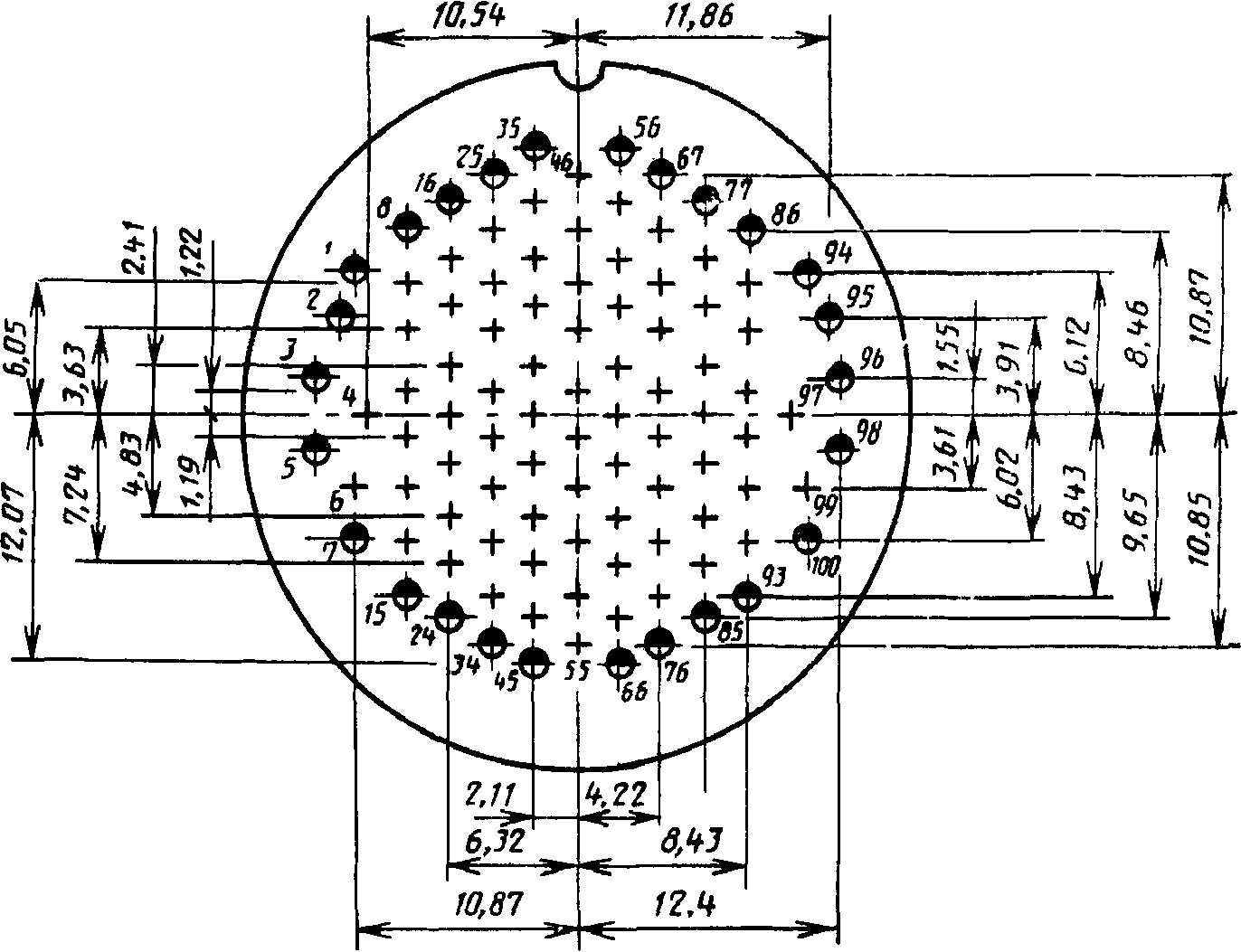

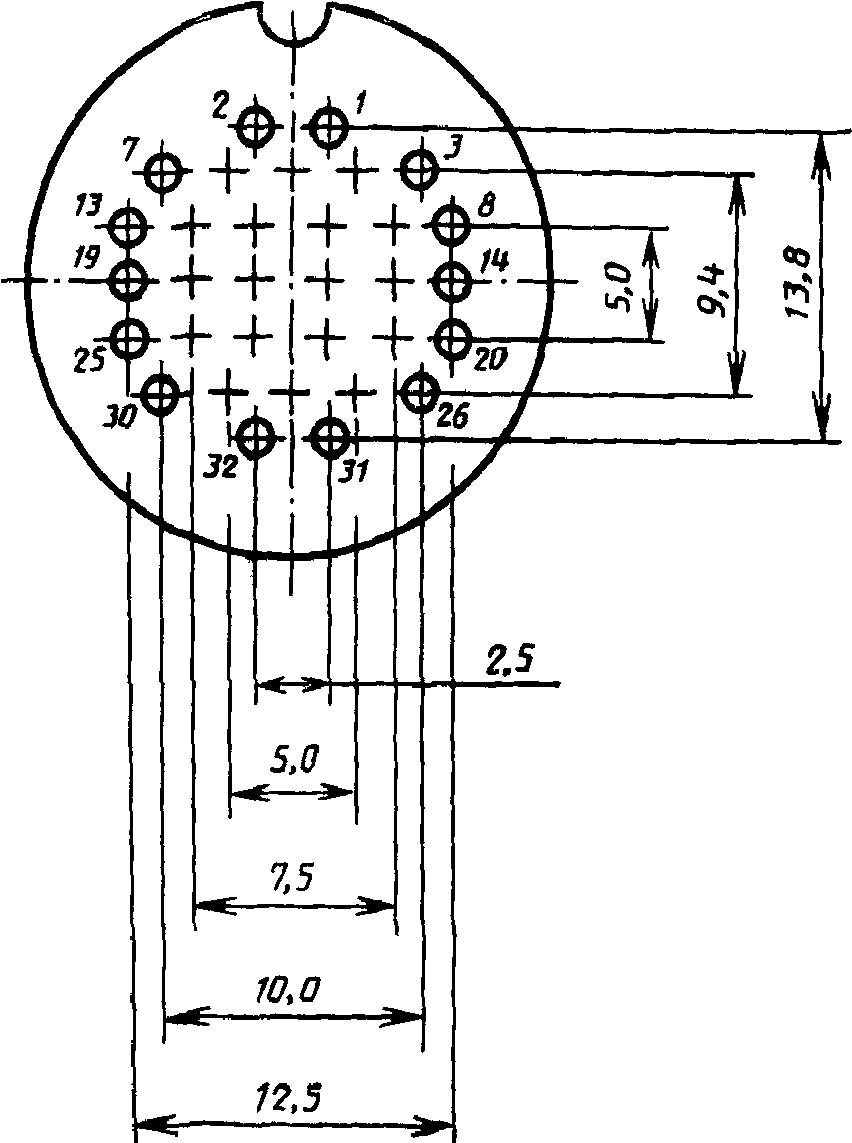

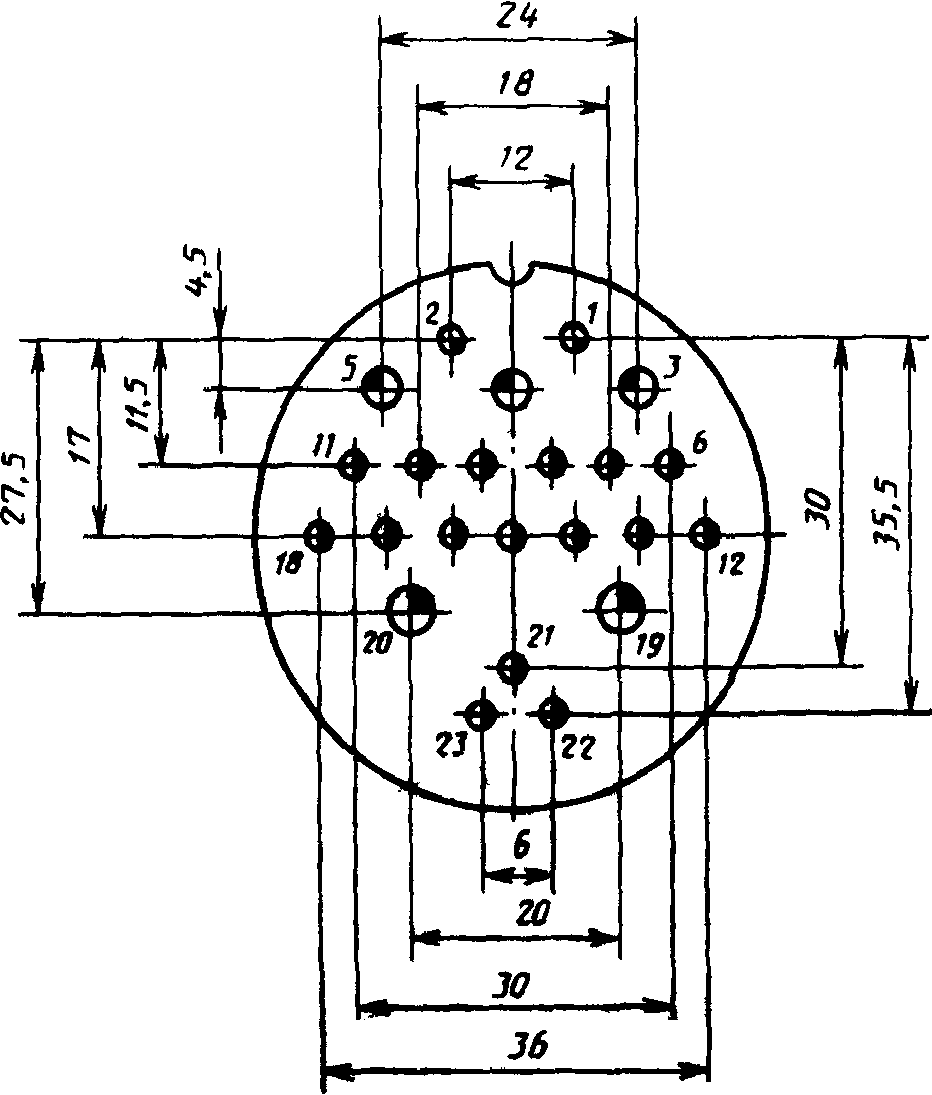

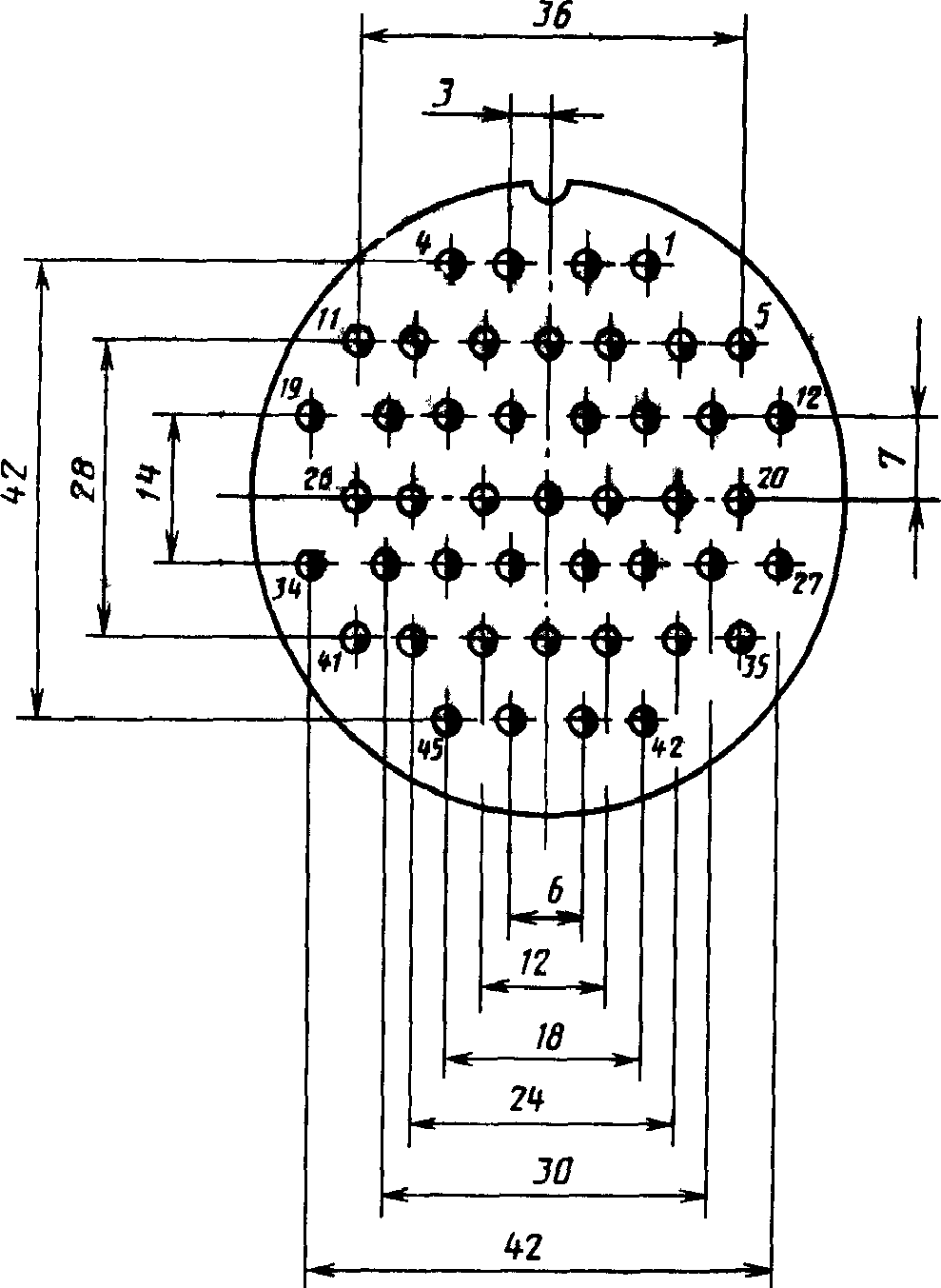

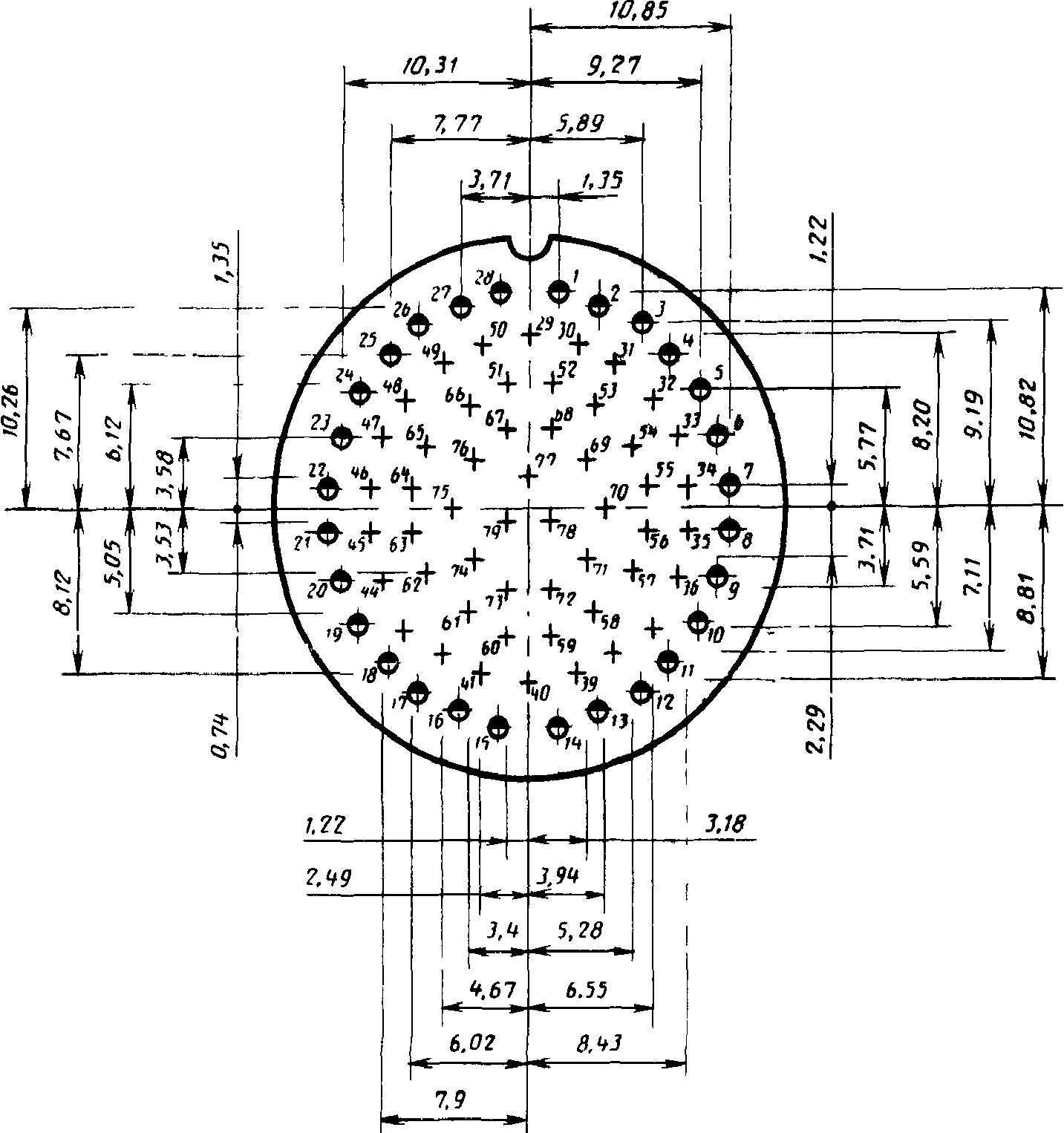

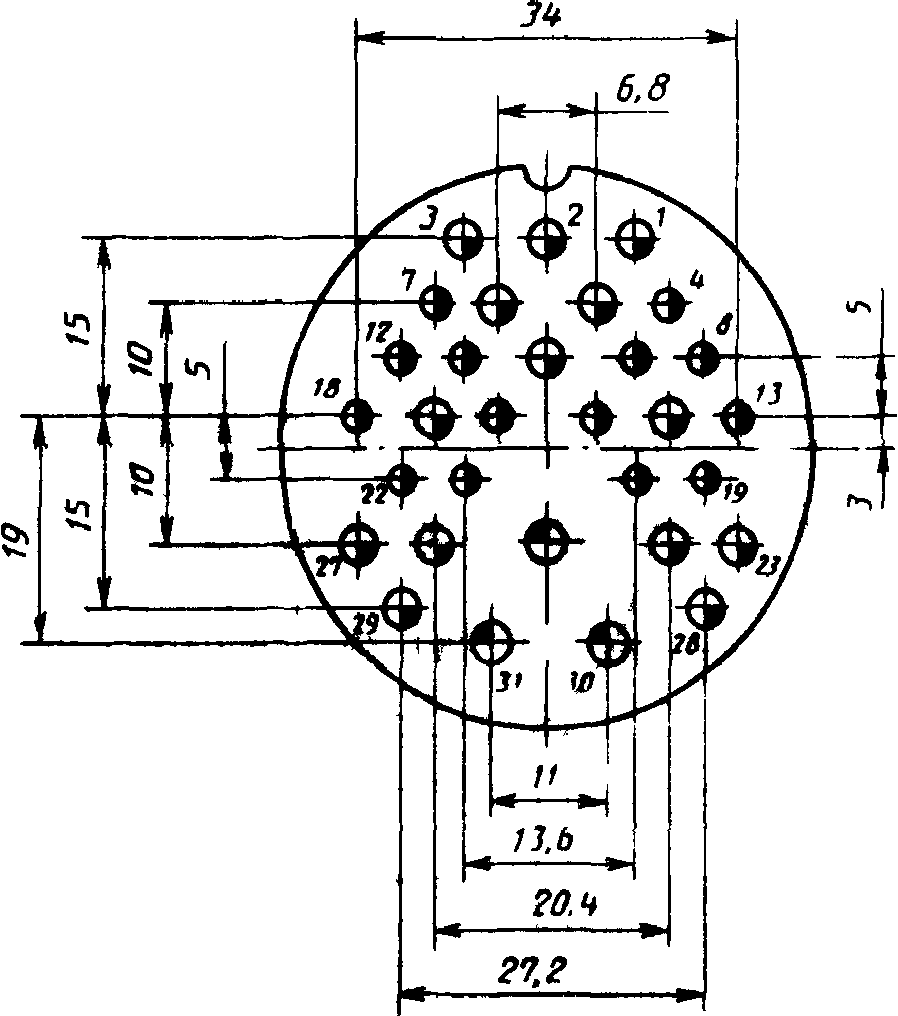

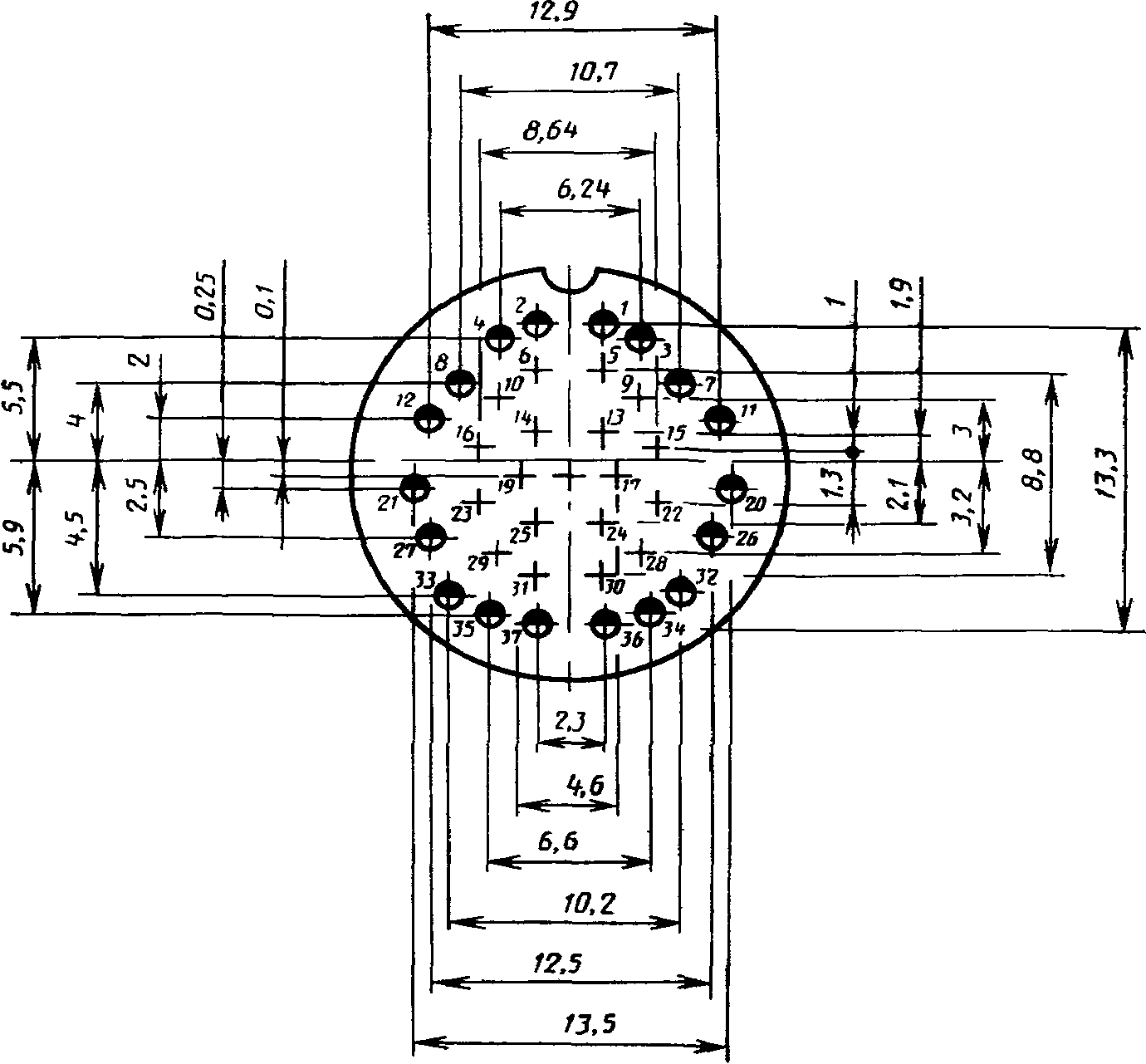

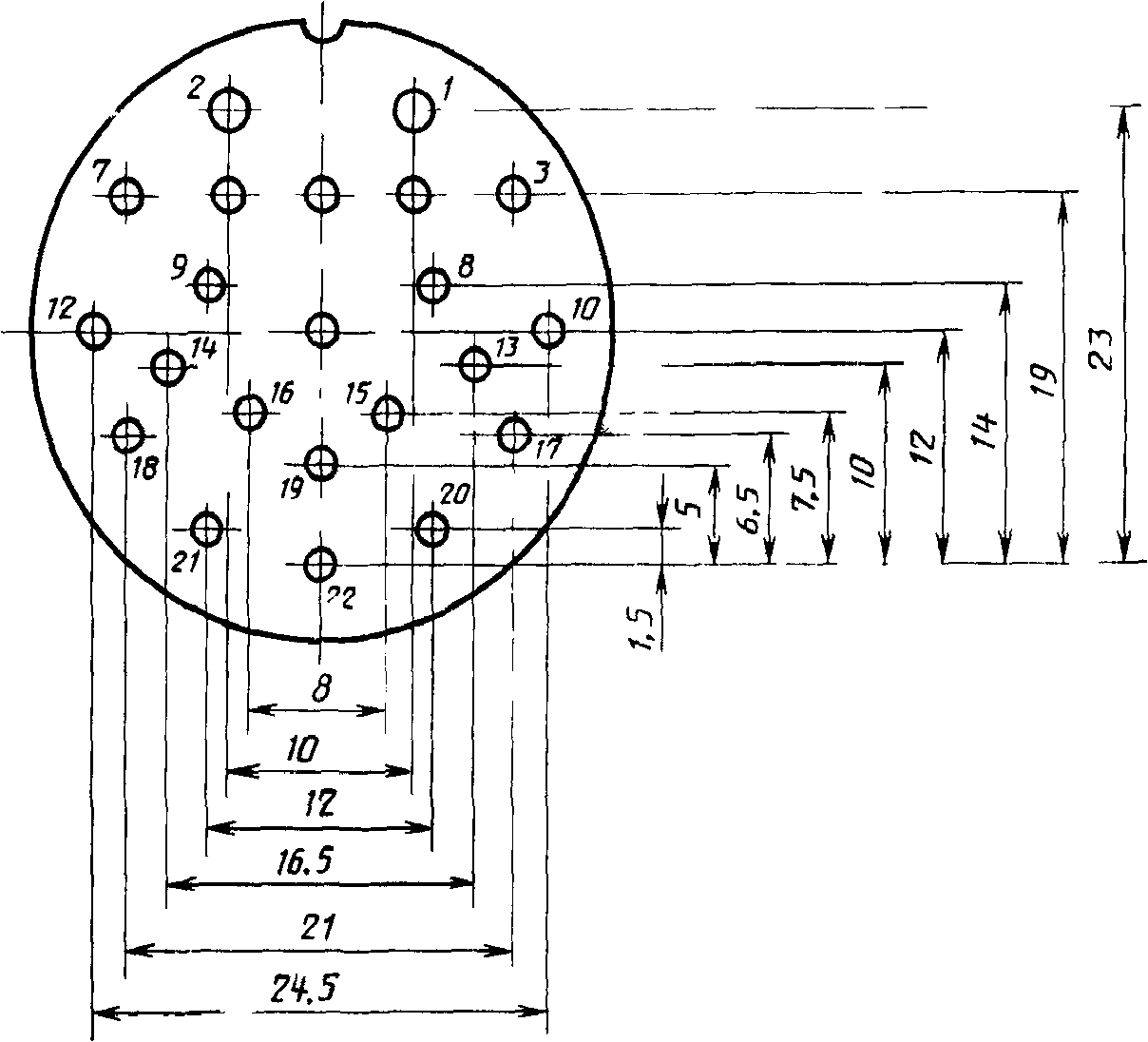

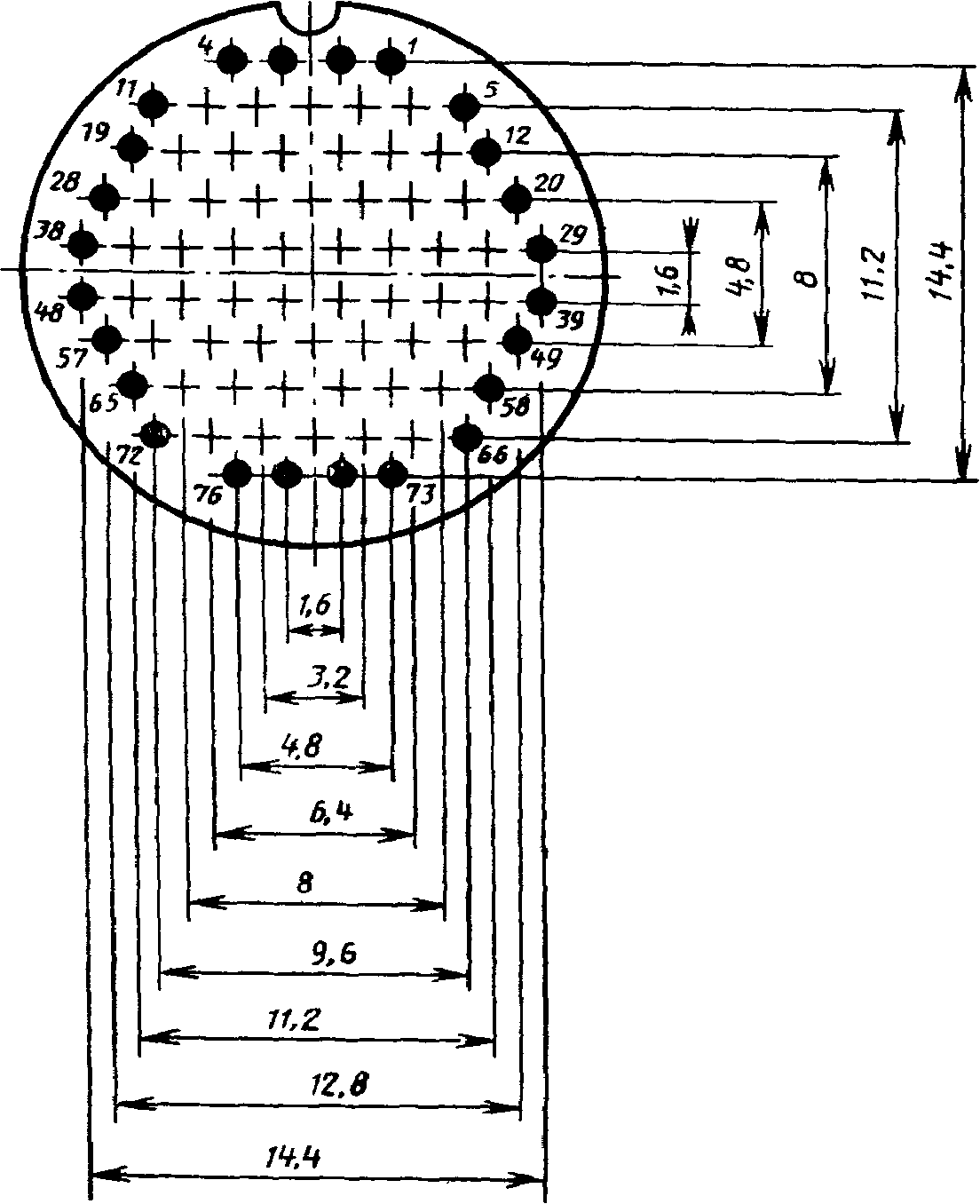

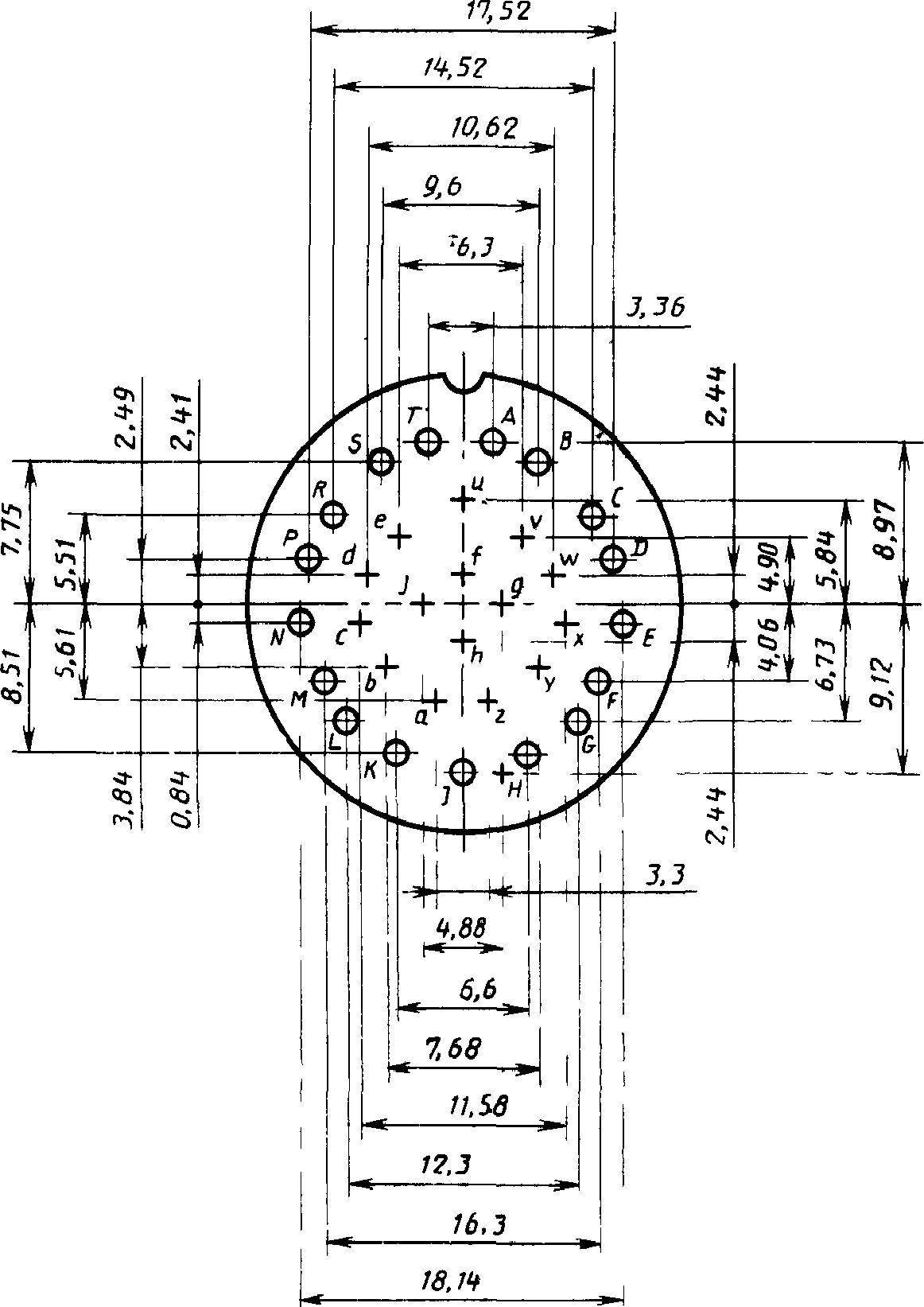

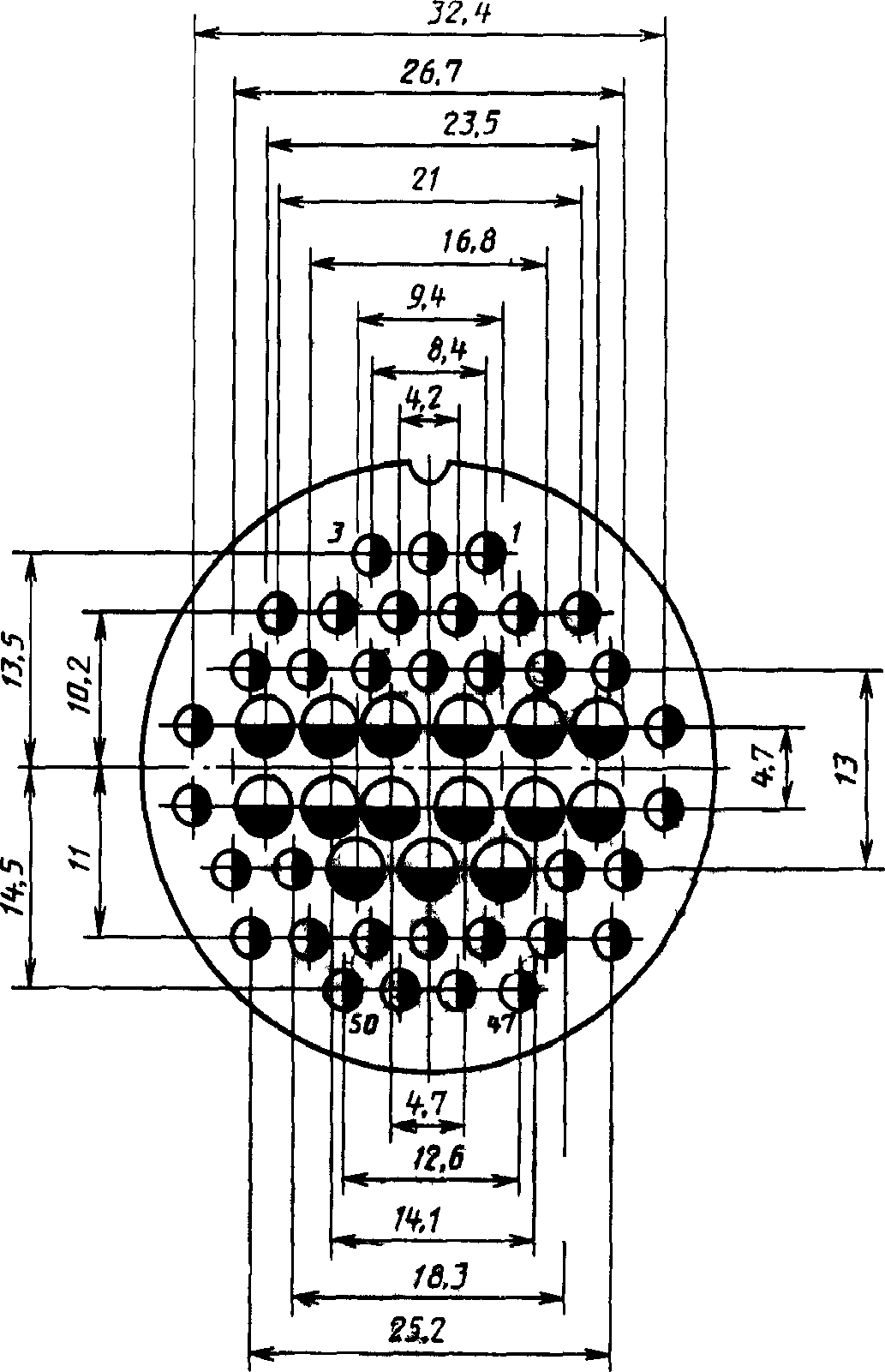

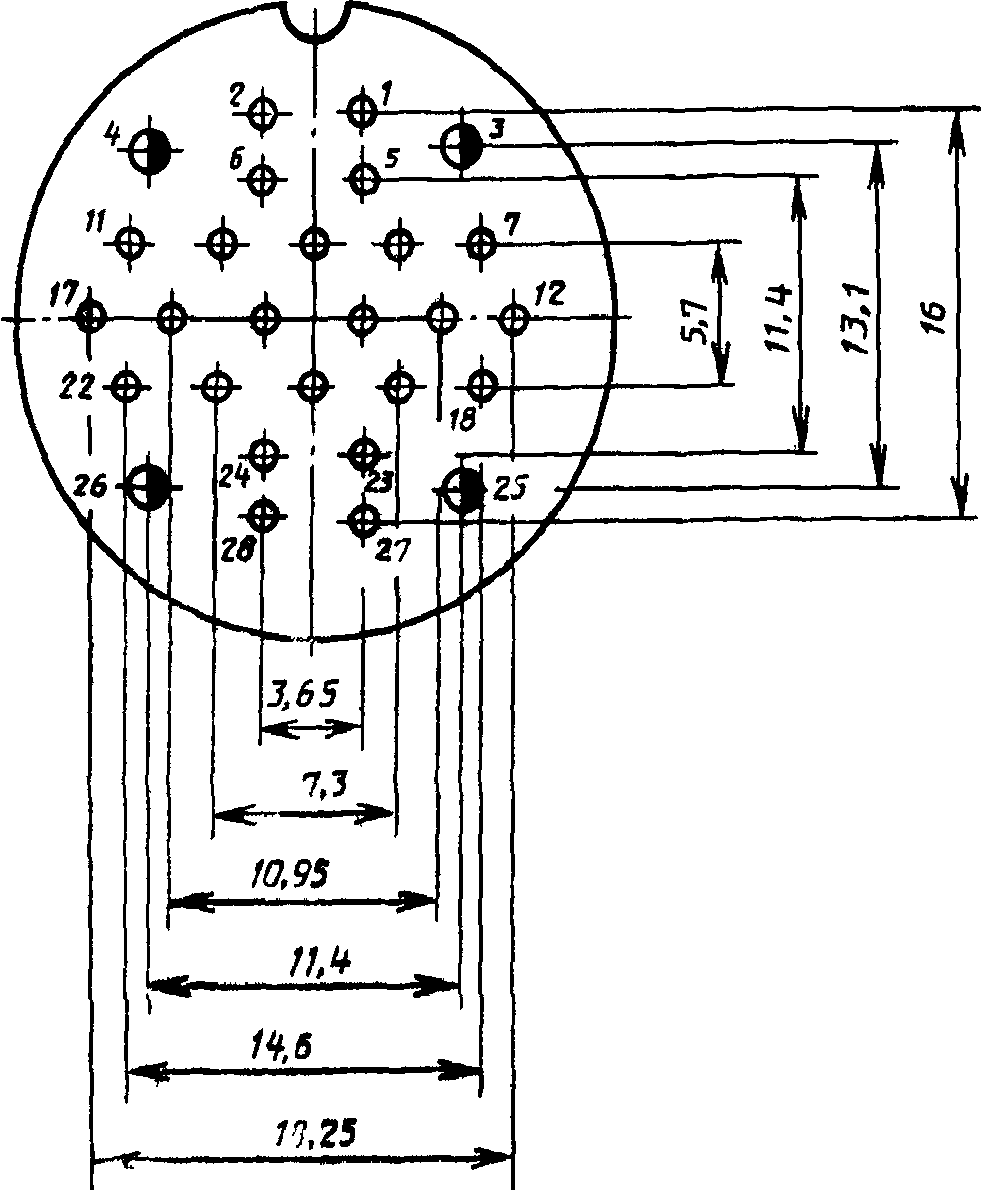

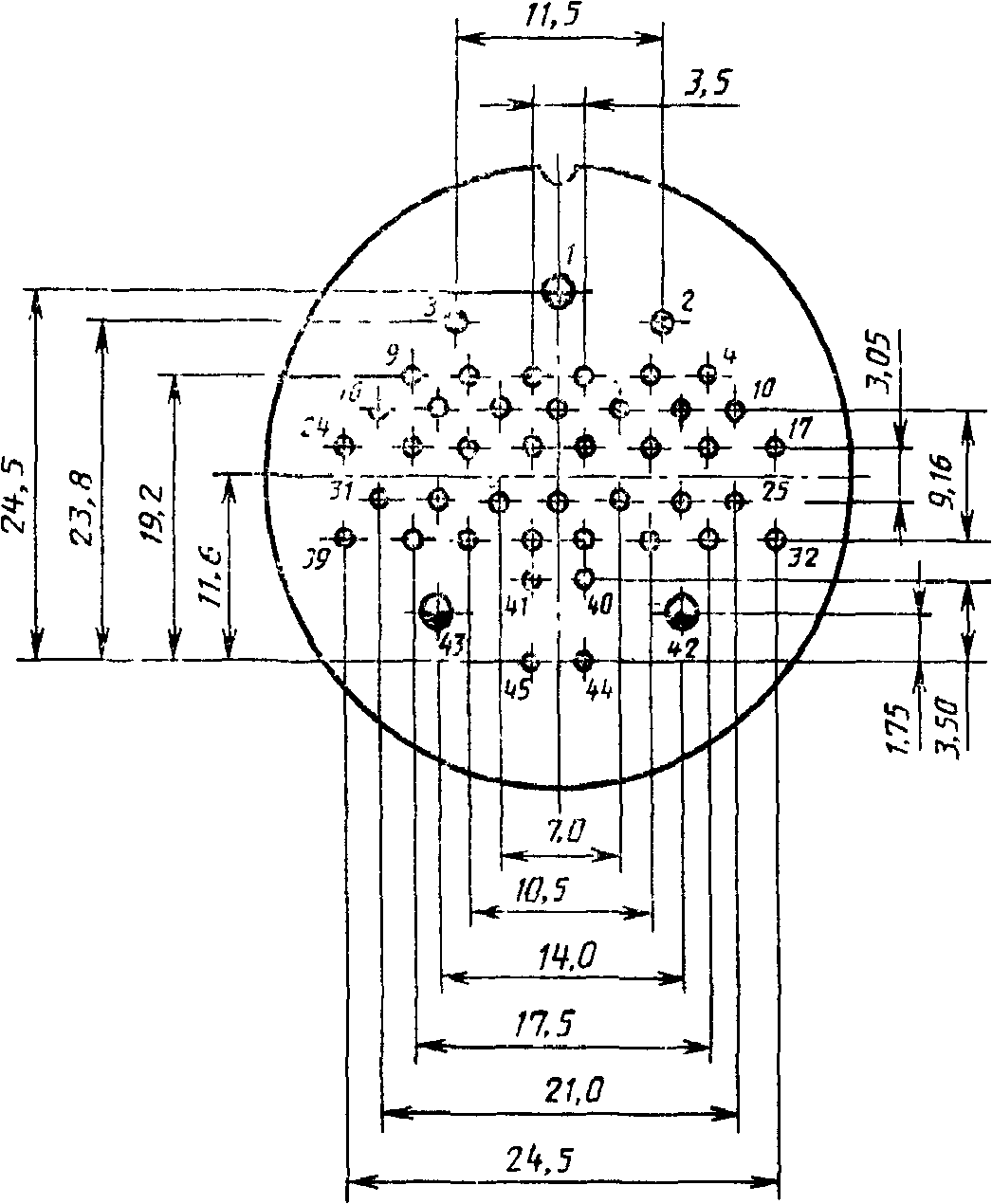

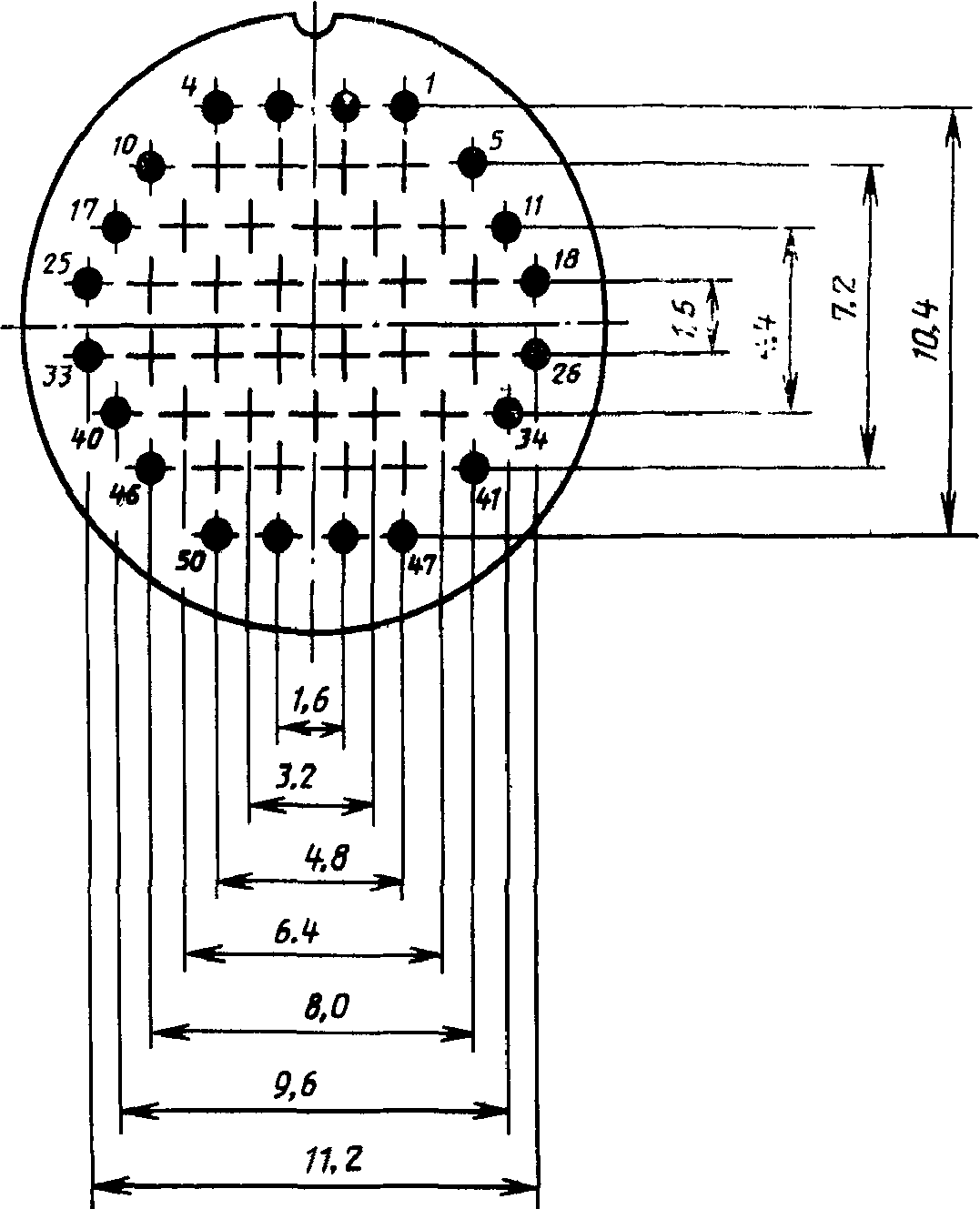

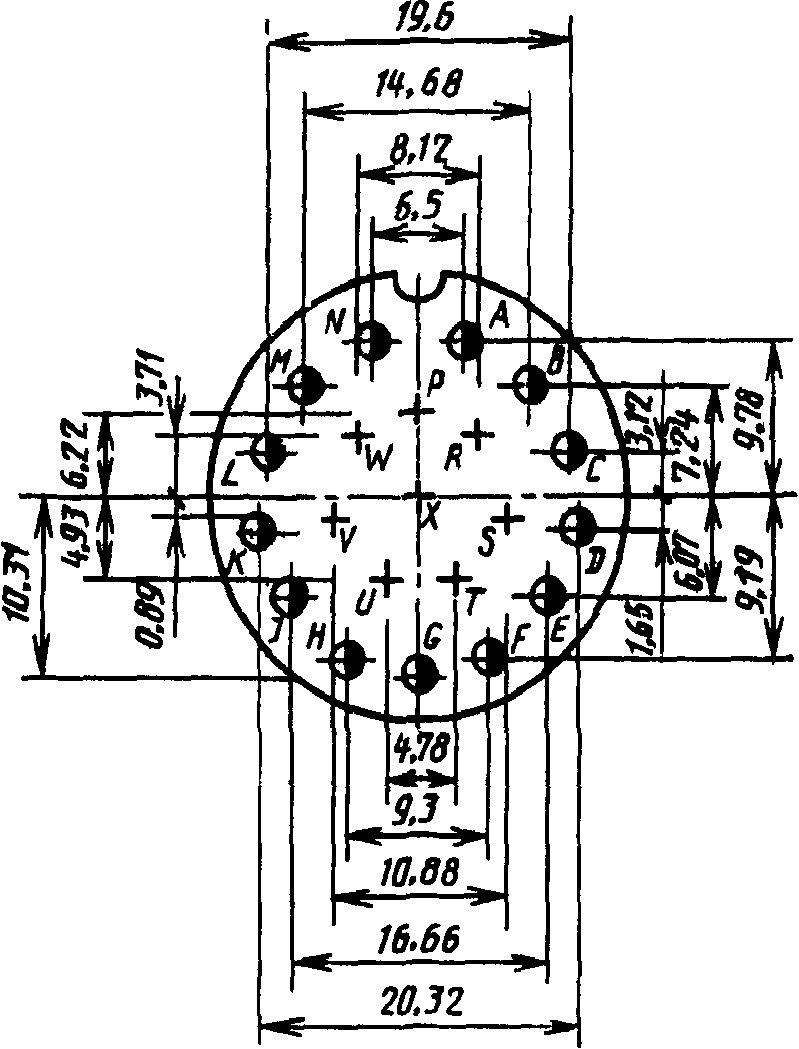

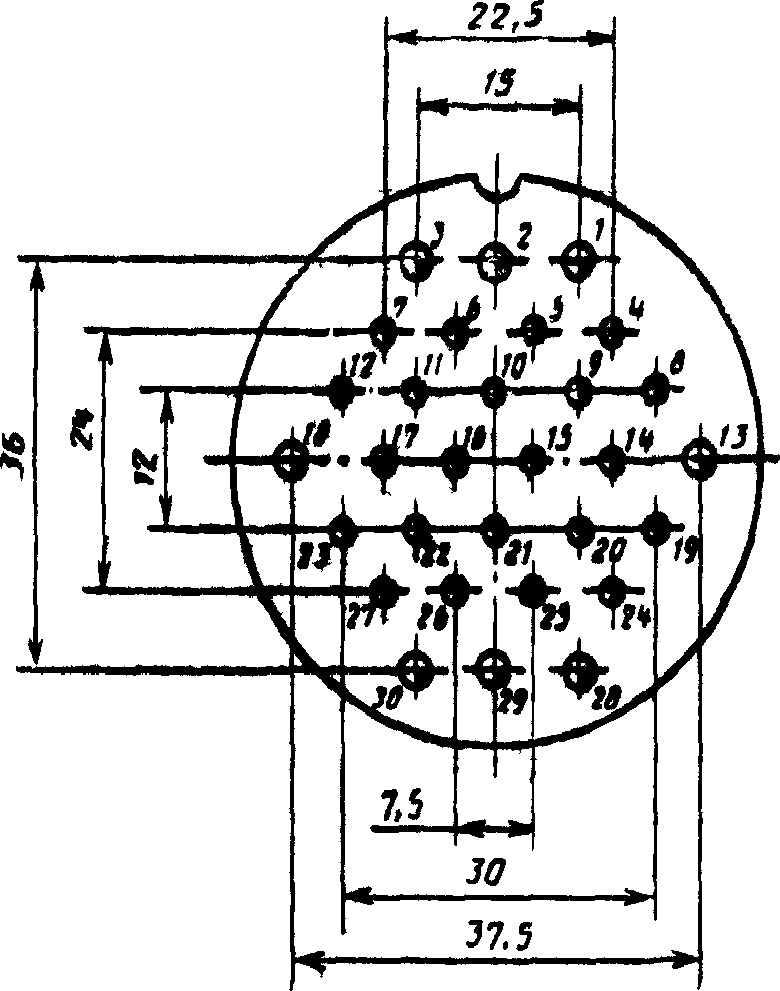

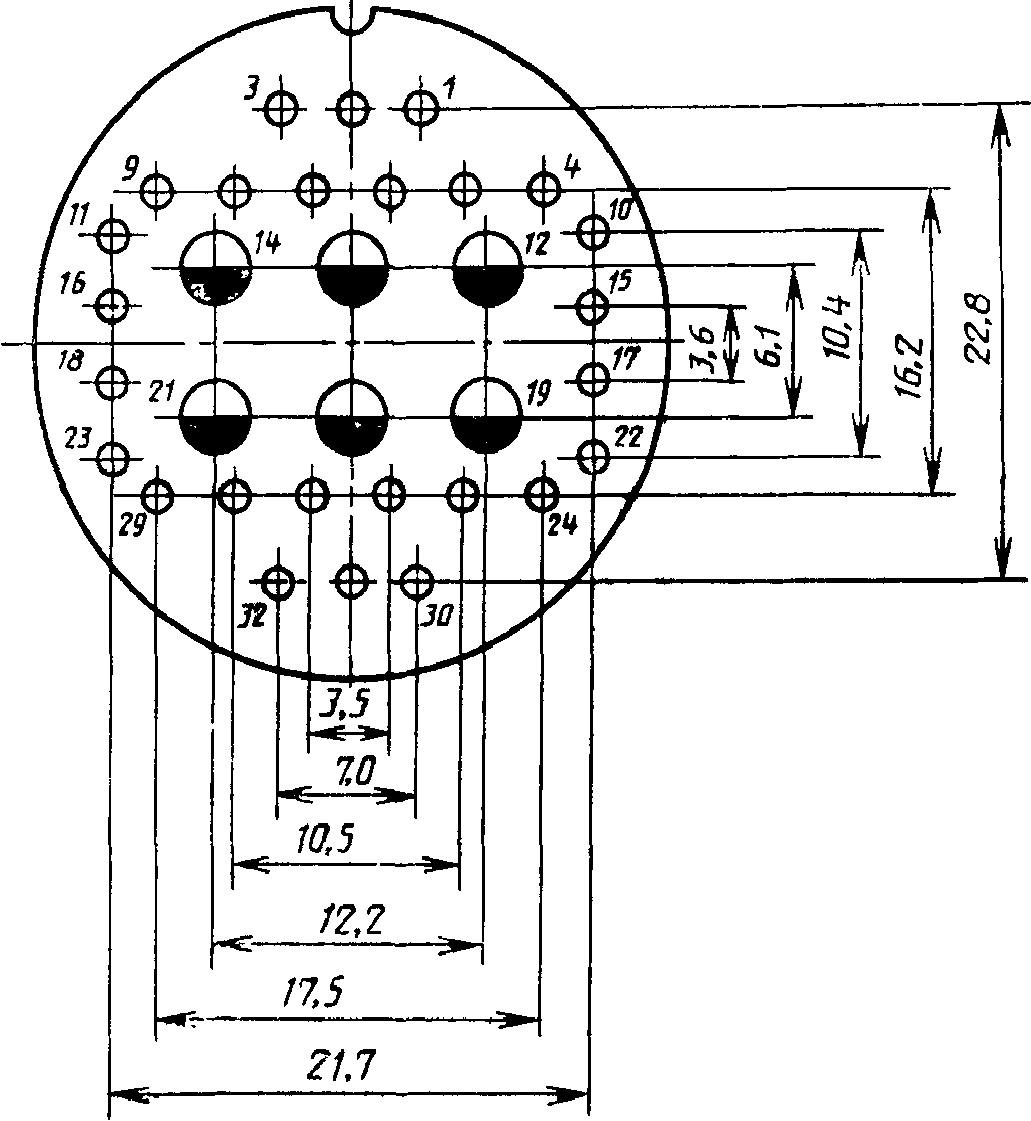

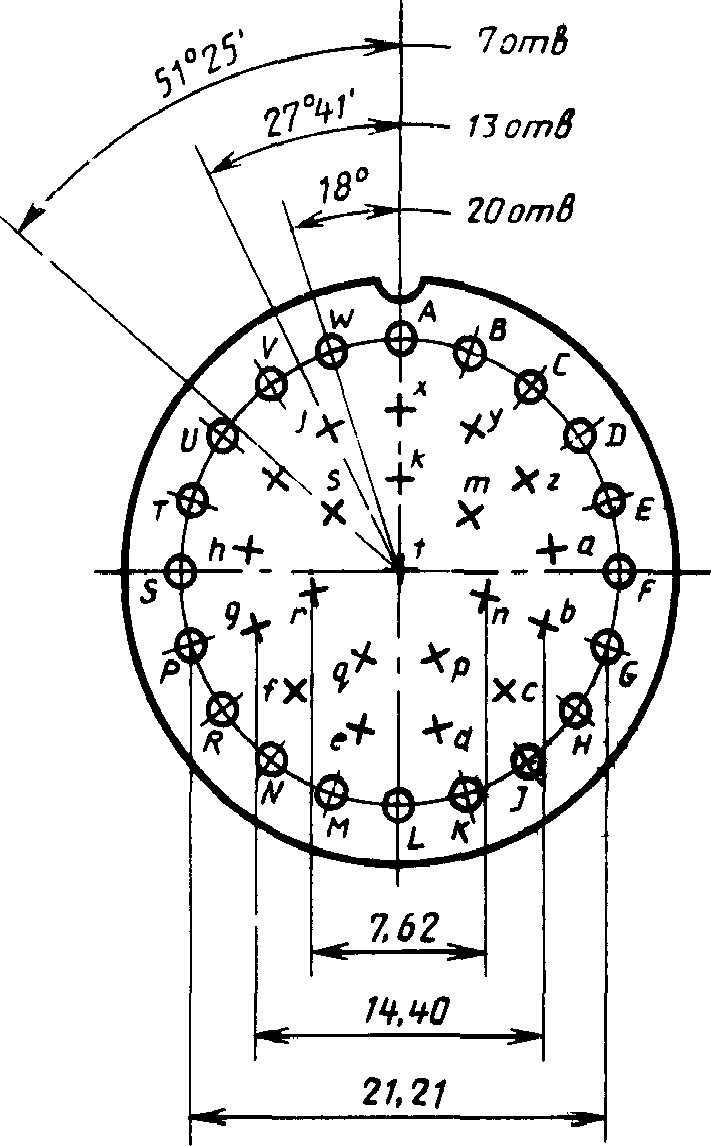

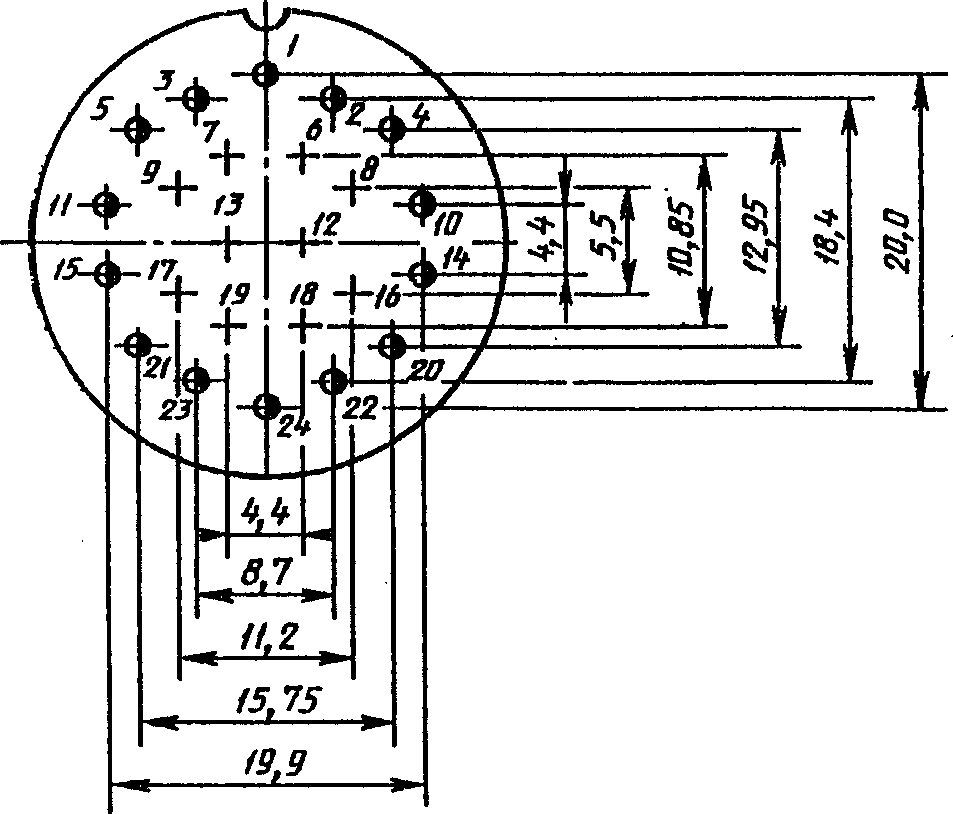

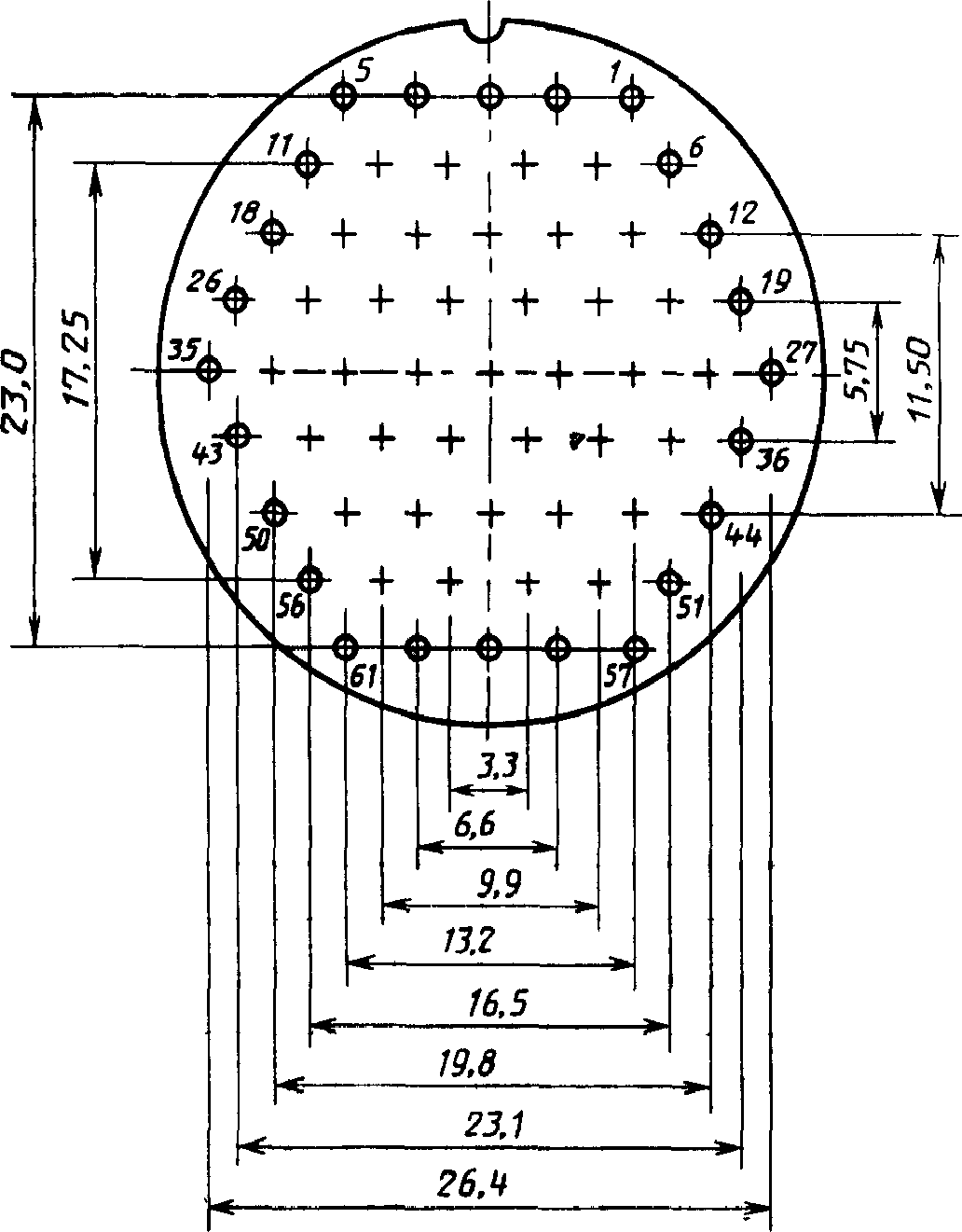

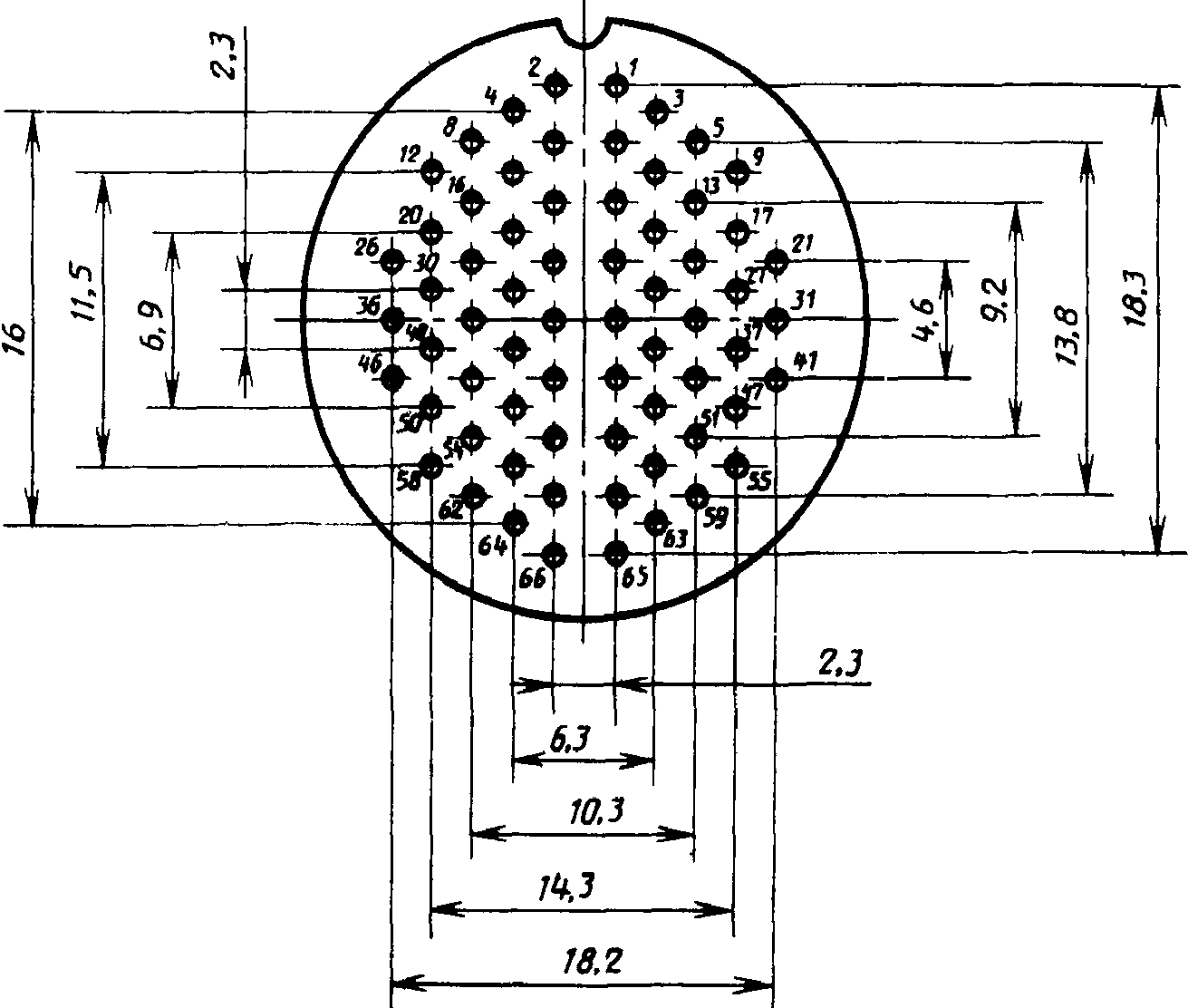

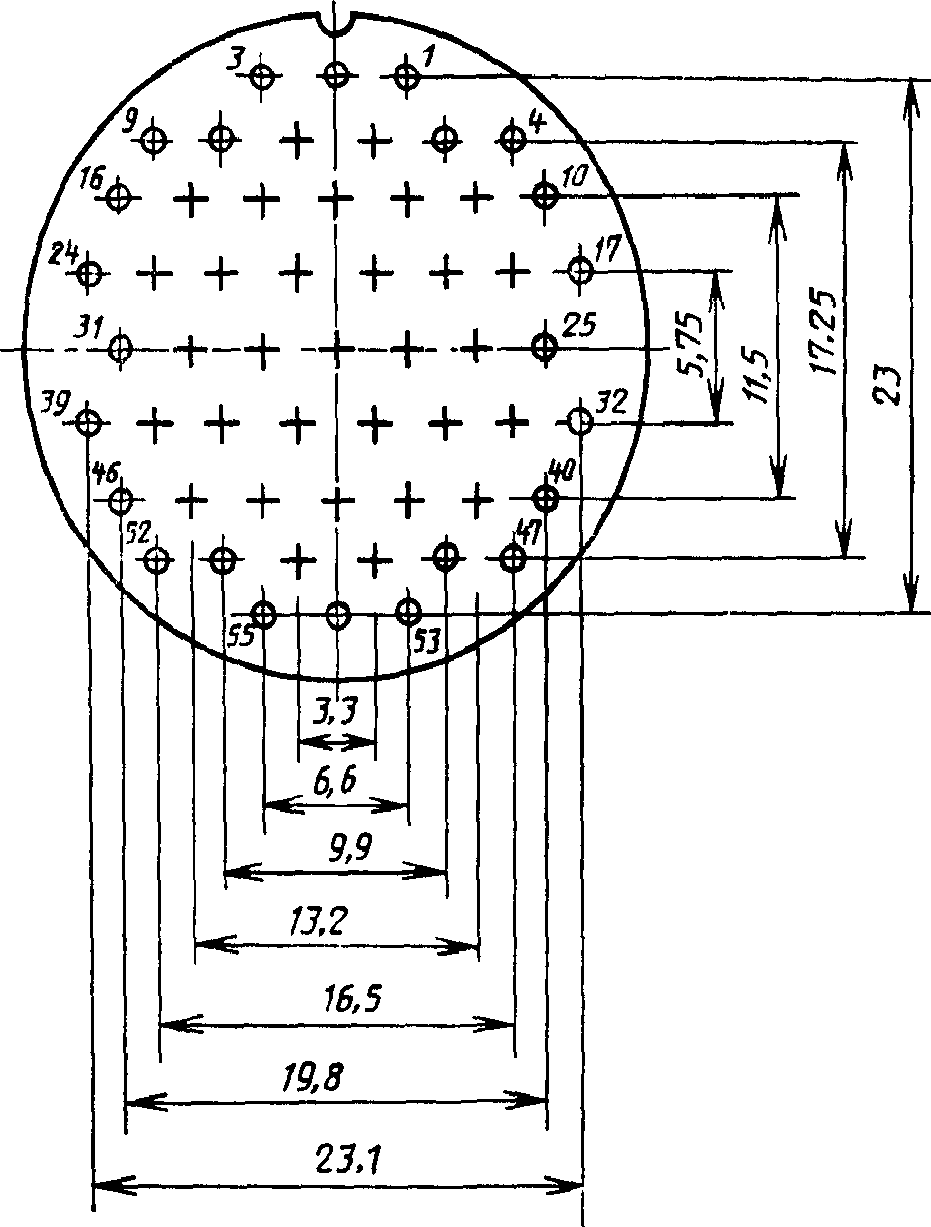

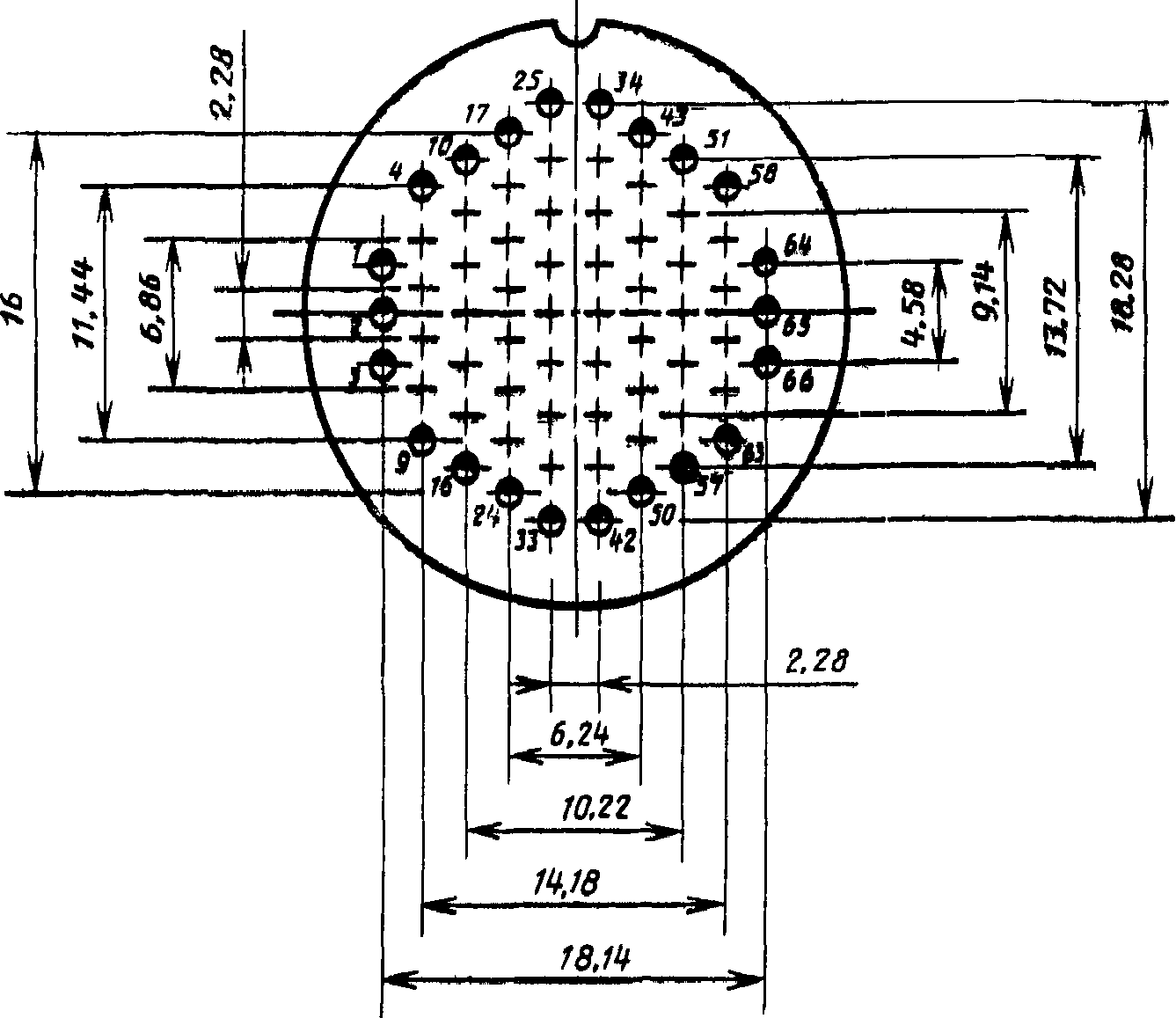

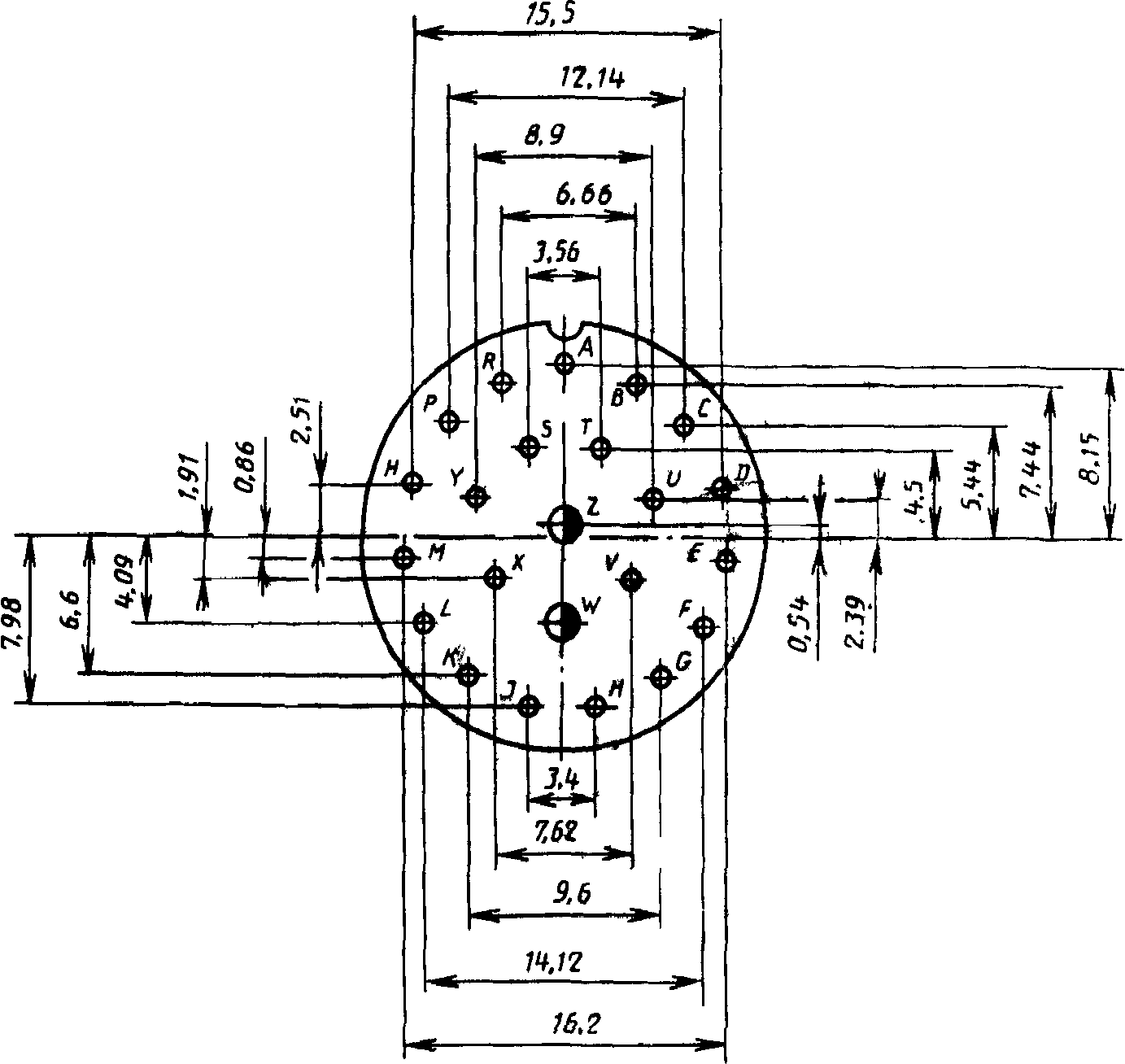

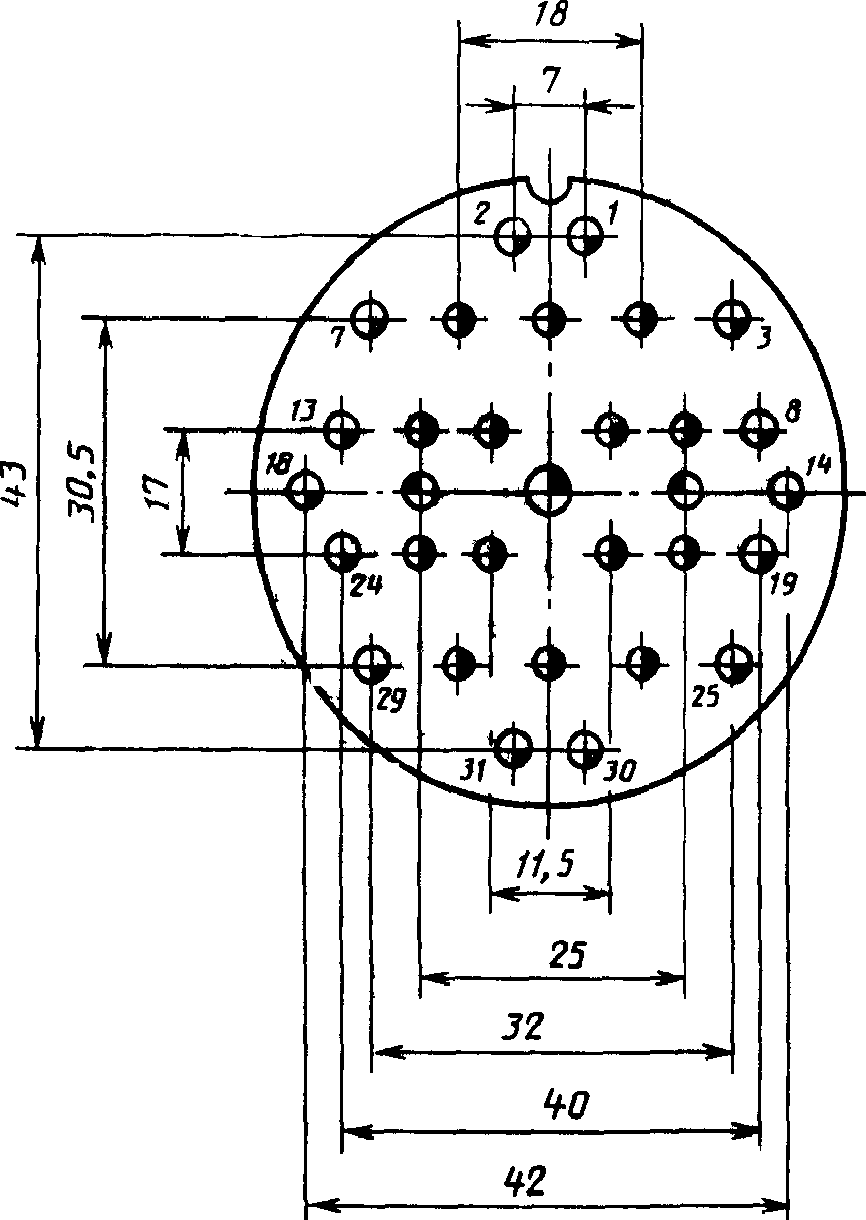

СХЕМЫ РАСПОЛОЖЕНИЯ КОНТАКТОВ СОЕДИНИТЕЛЕЙ

Таблица 3

D	Номер схемы	Схема	d, мм	n, шт.	U_раб, В
6	1		0,6	4	150
8	2		0,6	14	150
10	3		1,0	4	250, 500
	4		0,6	10	150
	5		0,6	19	150
11	6		1,0	2	250
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 23.04.1990 N 955)
12	7		2,5	1	700, 1000
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 23.04.1990 N 955)
12	8		1,0	7	250, 500
12	9		0,6	19	150
12	10		0,6	30	150
12,01 <> (14,53 <>)	11		1,02 <*>	3	400, 700
12,01 <> (14,53 <>)	12		0,76 <*>	6	250, 500
13,6 <> (16 <>)	13		1,5 <*>	3	100
13,6 <> (16 <>)	14		1,5 <*>	5	100
13,6 <*>	15		1,5 <*>	5	100
	16		1,5 <*>	6	100
	17		1,5 <*>	7	100
	18		1,5 <*>	8	100
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 23.04.1990 N 955)
14	19		1,5	3	500, 700
	20		1,0	4	500, 700
	21		1,0	10	250, 500
	22		0,8	13	250
	23		0,6	30	150
	24		0,6	50	150
14,99 <> (17,78 <>)	25		1,02 <*>	6	400, 700
14,99 <> (17,78 <>)	26		0,76 <*>	13	250, 500
16	27		3,5	1	700, 1250
16	28		1,5	2	700, 1000
16 <*>	29		1,5 <*>	1	100
			(1,5 x 4,5) <*>	1
			(1,5 x 4,5) <*>	N = 2
18	30		1,5	4	500
18	31		1,0	7	500
	32		1,5	7	500
	33		1,0	10	400
	34		1,0	19	250, 500
	35		0,8	22	250
	36		0,6	50	150
	37		0,6	76	150
19,05 <> (21,59 <>)	38		1,02 <*>	8	400, 700
	39		1,02 <*>	10	400, 700
	40		0,76 <*>	22	250, 500
20	41		2,5	2	700, 1250
	42		1,5	3	700
	43		2,5	3	700
	44		1,5	4	700
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 23.04.1990 N 955)
	45		2,5	4	700
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 23.04.1990 N 955)
	46		1,5	5	700
	47		2,5	5	700
22	48		1,5	3	700
	49		2,0	2	500
			3,0	2
			3,0	N = 4
	50		1,5	4	400, 700
			2,0	3
			2,0	N = 7
	51		1,0	10	500
	52		1,5	10	500
	53		1,0	19	400
	54		1,0	32	250, 500
	55		0,8	37	250
	56		0,6	76	150
	57		0,6	102	150
22,23 <> (24,77 <>)	58		1,59 <*>	5	700, 1000
	59		1,02 <*>	14	400, 700
			1,59 <*>	1
			1,59 <*>	N = 15
	60		1,02 <*>	18	400, 700
	61		0,76 <*>	37	250, 500
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 23.04.1990 N 955)
24	62		1,5	10	500
	63		1,0	19	500
	64		1,0	15	400, 700
			1,5	4
			1,5	N = 19
25,40 <> (27,94 <>)	65		2,39 <*>	6	400, 700
25,40 <> (27,94 <>)	66		1,59 <*>	8	700, 1000
	67		1,02 <*>	21	400, 700
			1,59 <*>	2
			1,59 <*>	N = 23
	68		1,02 <*>	26	400, 700
	69		0,76 <*>	55	250, 500
27	70		5,5	1	700, 1000
	71		3,5	2	700, 1000
	72		2,0	4	500, 1000
	73		2,5	2	700, 1000
			3,5	2
			3,5	N = 4
	74		3,5	4	700
	75		1,0	5	700
			1,5	2
			1,5	N = 7
	76		1,5	7	700
	77		2,5	7	700
	78		1,5	19	400
	79		1,0	24	500
	80		1,0	24	500
			1,5	4
			1,5	N = 28
	81		1,0	32	400
	82		1,0	50	250, 500
	83		0,8	66	250
	84		0,6	102	150
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 23.04.1990 N 955)
28,58 <> (30,66 <>)	85		1,59 <*>	11	700, 1000
	86		1,02 <*>	26	400, 700
			1,59 <*>	2
			1,59 <*>	N = 28
	87		1,02 <*>	32	400, 700
28,58 <> (39,66 <>)	88		0,76 <*>	66	250, 500
30	89		1,5	4	500
			2,0	2
			3,0	2
			3,0	N = 8
	90		1,5	24	500
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 23.04.1990 N 955)
	91		1,0	32	500
	92		1,0	41	400
31,75 <> (33,83 <>)	93		1,59 <*>	16	700, 1000
	94		1,02 <*>	37	400, 700
			1,59 <*>	2
			1,59 <*>	N = 39
	95		1,02 <*>	41	400, 700
	96		0,76 <*>	79	250, 500
33	97		2,5	3	700
			5,5	1
			5,5	N = 4
	98		3,0	4	500
	99		2,5	7	700
	100		3,0	7	500
	101		1,5	8	700
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 23.04.1990 N 955)
	102		2,5	8	700
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 23.04.1990 N 955)
	103		1,5	10	500, 700
	104		1,5	6	700
			2,5	4
			2,5	N = 10
	105		1,5	6	700
			2,5	6
			2,5	N = 12
	106		1,0	20	500, 700
	107		1,0	18	500, 700
			3,0	2
			3,0	N = 20
	108		1,0	26	400, 700
			2,0	6
			2,0	N = 32
	109		1,5	32	500
	110		1,0	55	400
34,93 <> (37,01 <>)	111		1,59 <*>	21	700, 1000
	112		1,02 <*>	55	400, 700
	113		0,76 <*>	100	250, 500
36	114		3,5	5	700
	115		1,5	3	700
			2,5	3
			3,5	1
				N = 7
	116		1,5	13	700
			2,5	2
			2,5	N = 15
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 23.04.1990 N 955)
	117		1,0	16	500, 700
			1,5	4
			1,5	N = 20
	118		1,5	20	500, 700
	119		1,5	18
			3,0	2
			3,0	N = 20
	120		1,0	22	500, 700
	121		1,0	23	400, 700
			1,5	20
			1,5	N = 43
	122		1,0	61	400
38,10 <> (40,18 <>)	123		1,02 <*>	48	400, 700
			1,59 <*>	8
			1,59 <*>	N = 56
	124		1,02 <*>	61	400, 700

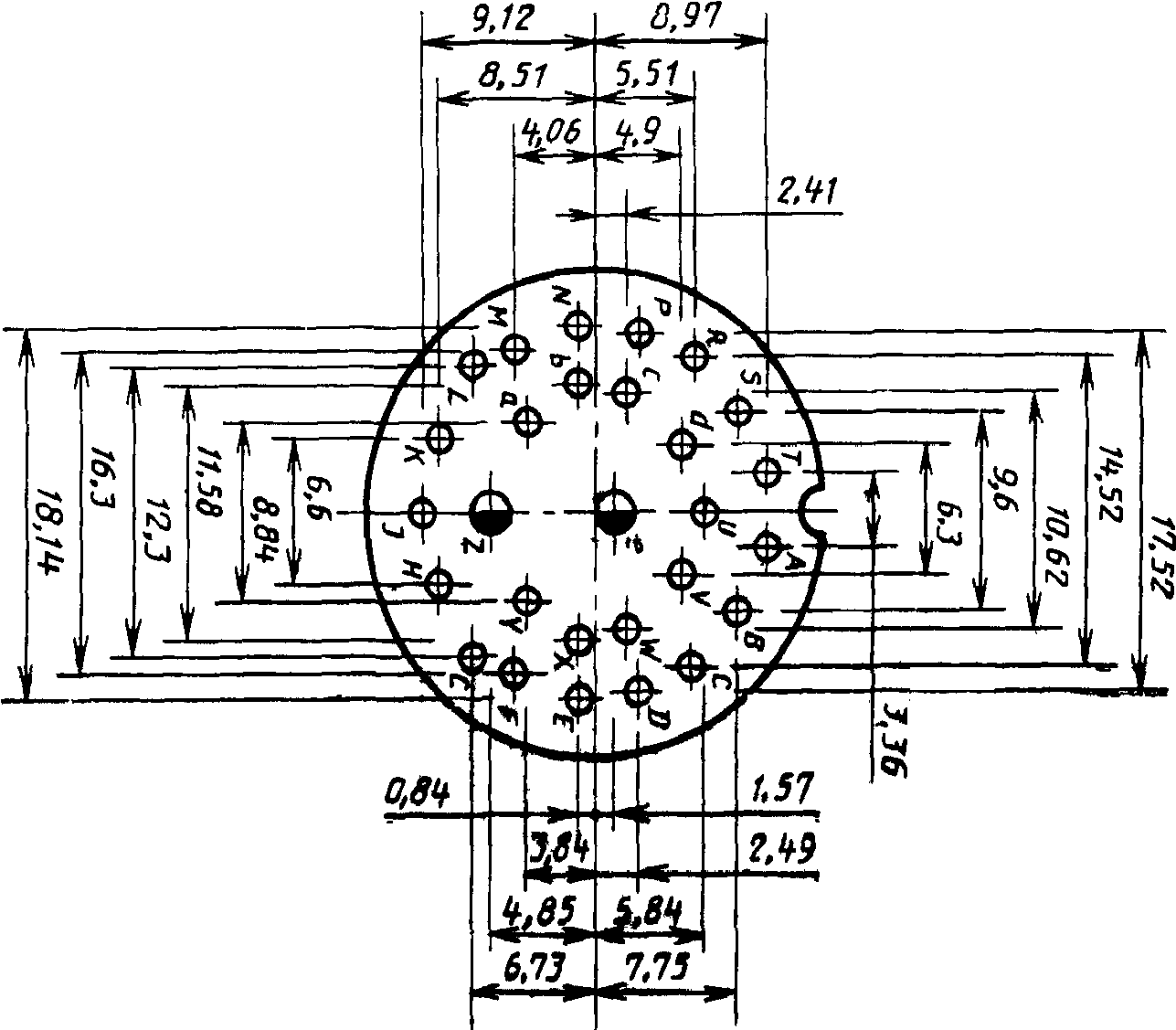

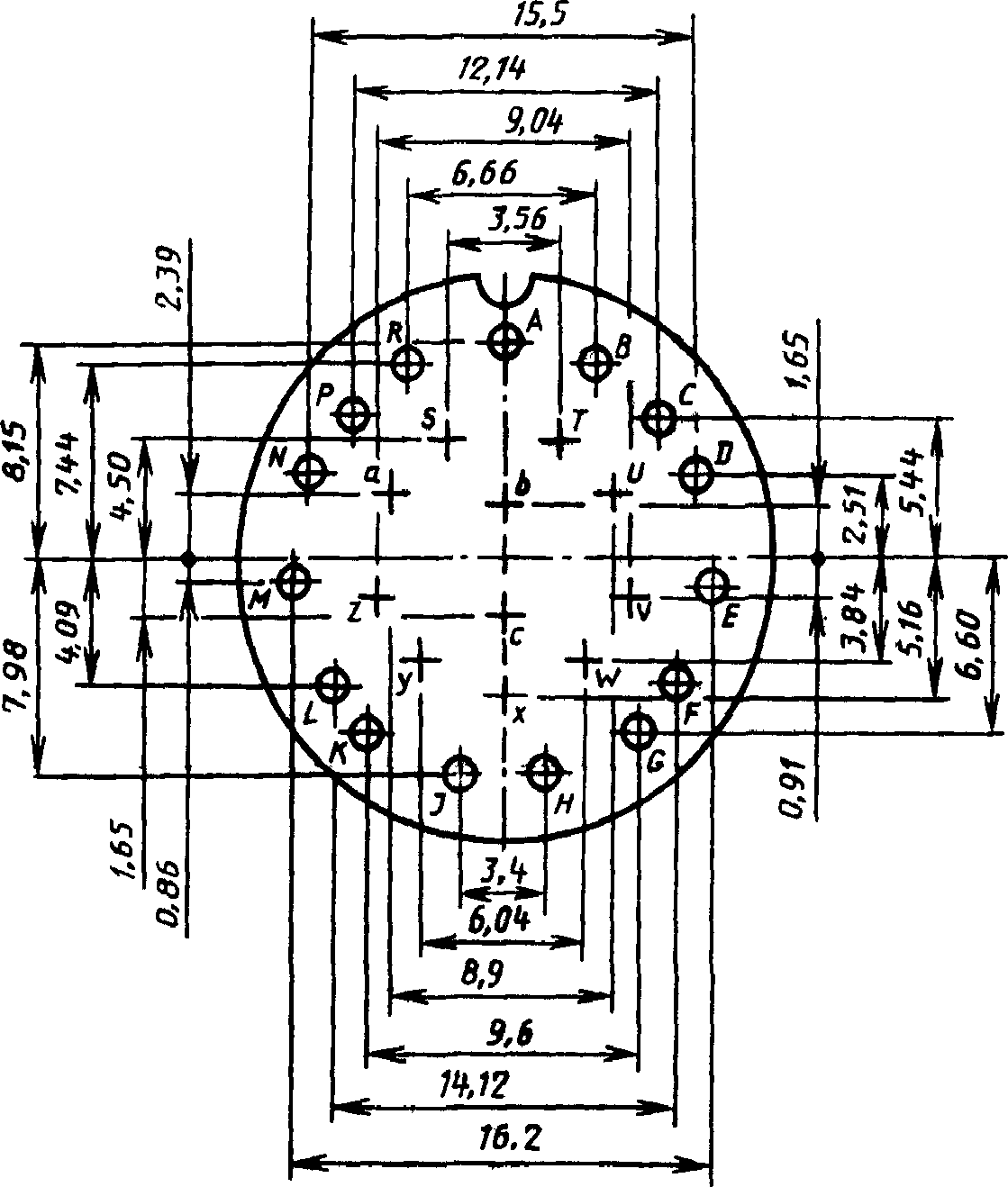

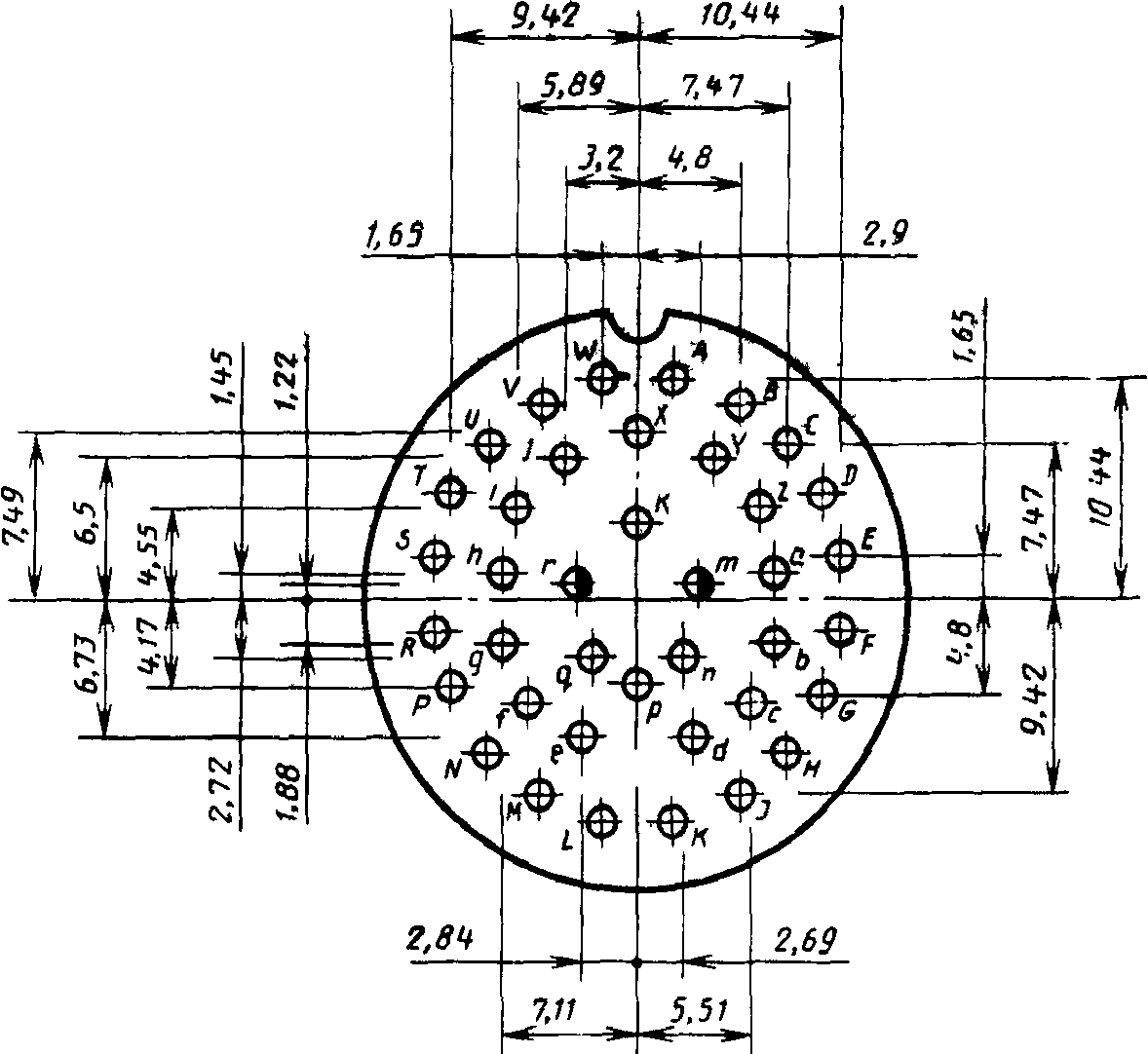

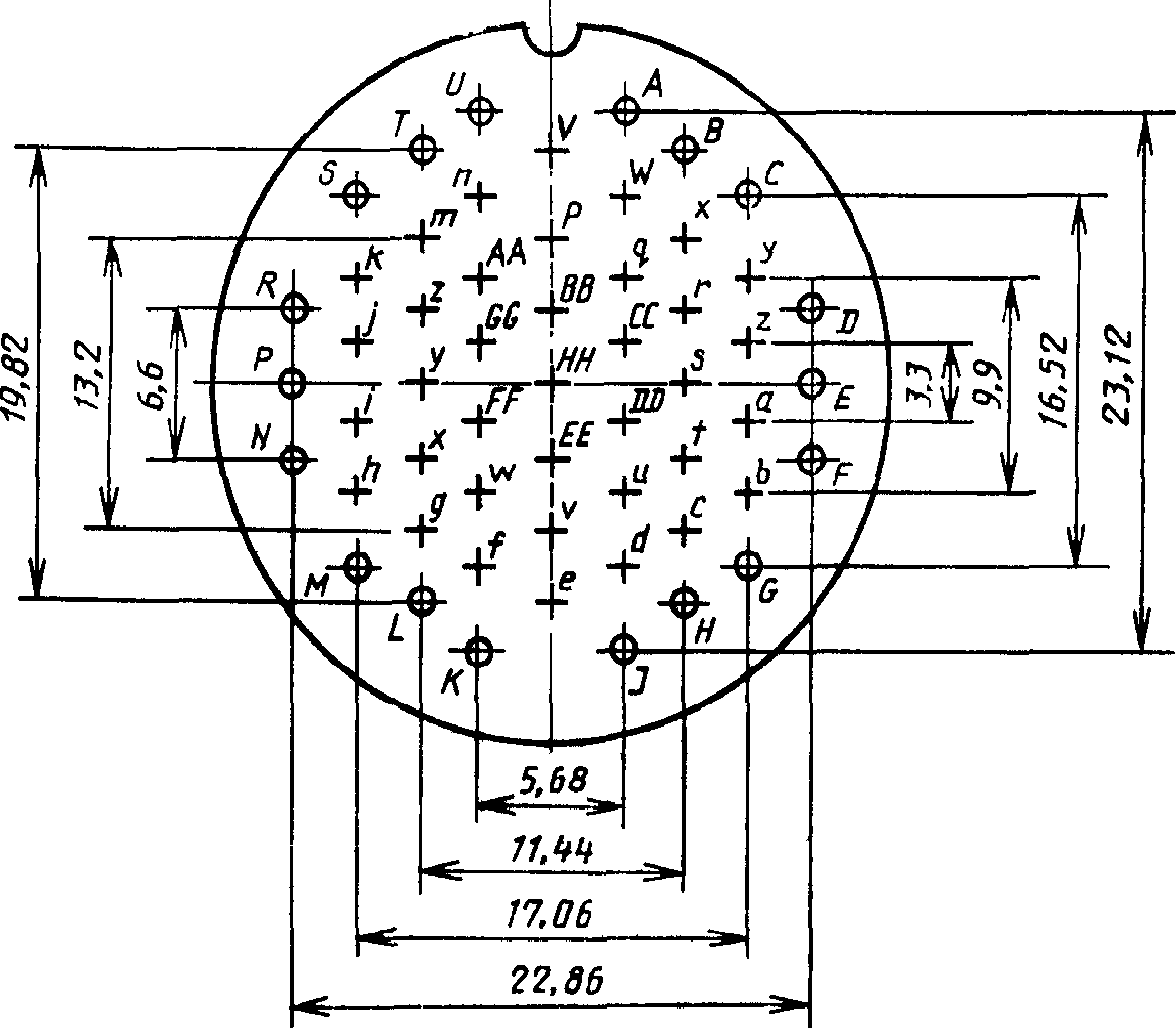

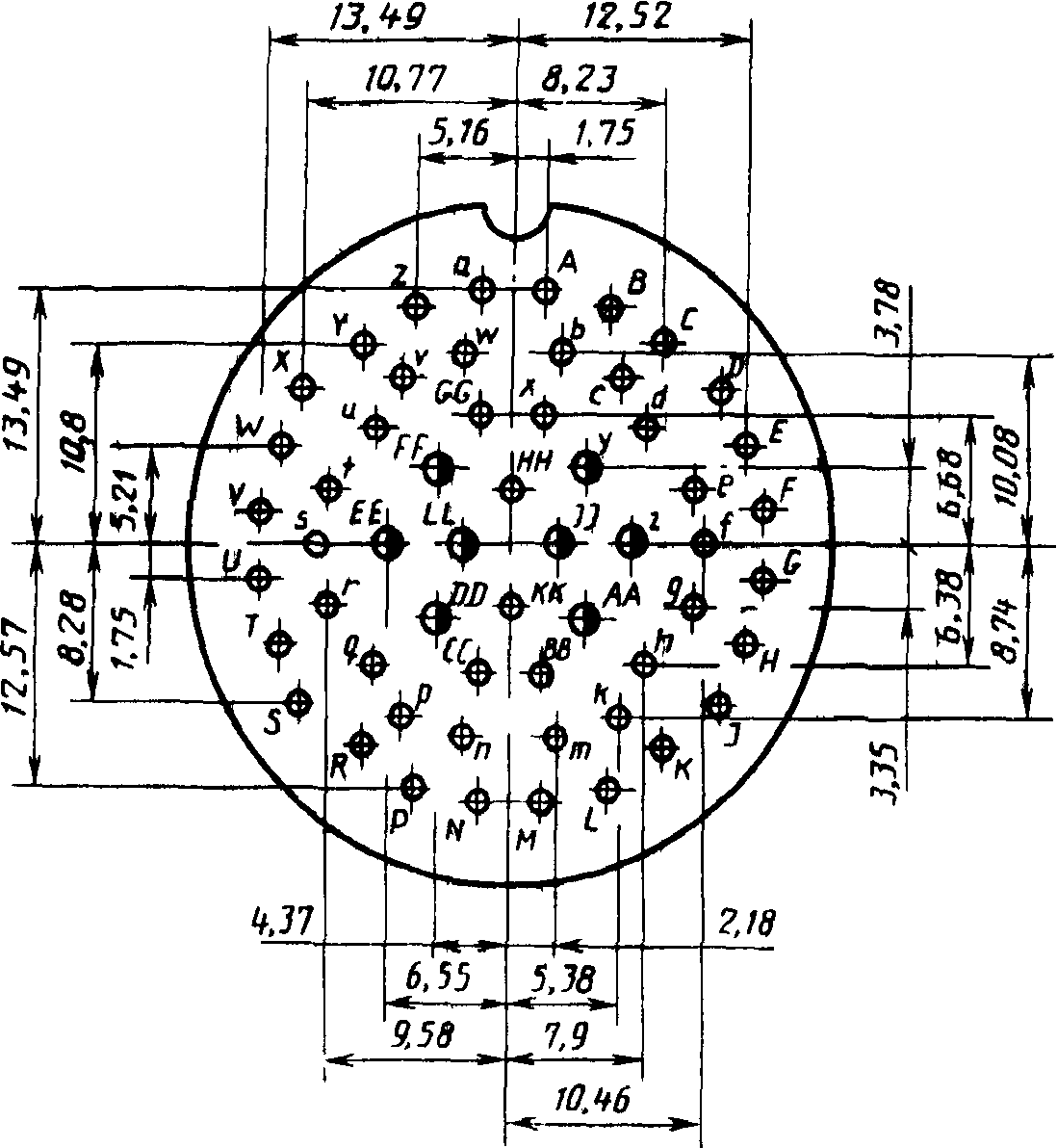

Размеры			Размеры			Размеры
обозначение	X	Y	обозначение	X	Y	обозначение	X	Y
A	4,98	12,70	X	-10,49	8,71	t	-7,24	7,19
B	7,98	11,05	Y	-7,98	11,05	u	-4,39	9,22
C	10,49	8,71	Z	-4,98	12,70	v	0,00	8,59
D	12,32	5,84	a	-1,73	11,53	w	3,73	5,66
E	13,39	2,57	b	1,73	11,53	x	6,02	3,10
F	13,61	-0,76	c	4,39	9,22	y	6,78	-0,25
G	12,98	-4,17	d	7,24	7,19	z	5,79	-3,53
H	11,53	-7,29	e	9,19	4,45	AA	3,33	-5,92
J	9,35	-9,93	f	10,13	1,17	BB	0,00	-6,78
K	6,58	-11,94	g	9,96	-2,24	CC	-3,33	-5,92
L	3,40	-13,18	h	8,66	-5,41	DD	-5,79	-3,53
M	0,00	-13,64	i	6,38	7,98	EE	-6,78	-0,25
N	-3,40	-13,18	j	3,38	-9,63	FF	-6,02	3,10
P	-6,58	-11,94	k	0,00	-10,21	GG	3,73	5,66
R	-9,35	-9,93	m	-3,38	-9,63	HH	0,00	5,08
S	-11,53	-7,29	n	-6,38	-7,98	JJ	2,67	2,39
T	-12,98	-4,17	p	-8,66	-5,41	KK	3,43	-1,04
U	-13,61	-0,76	q	-9,96	-2,24	LL	0,00	-3,35
V	-13,39	2,57	r	-10,13	1,17	MM	-3,43	-1,04
W	-12,32	5,84	s	-9,19	4,45	NN	-2,67	2,39
						PP	0,00	0,00

Продолжение табл. 3

D	Номер схемы	Схема	d, мм	n, шт.	U_раб, В

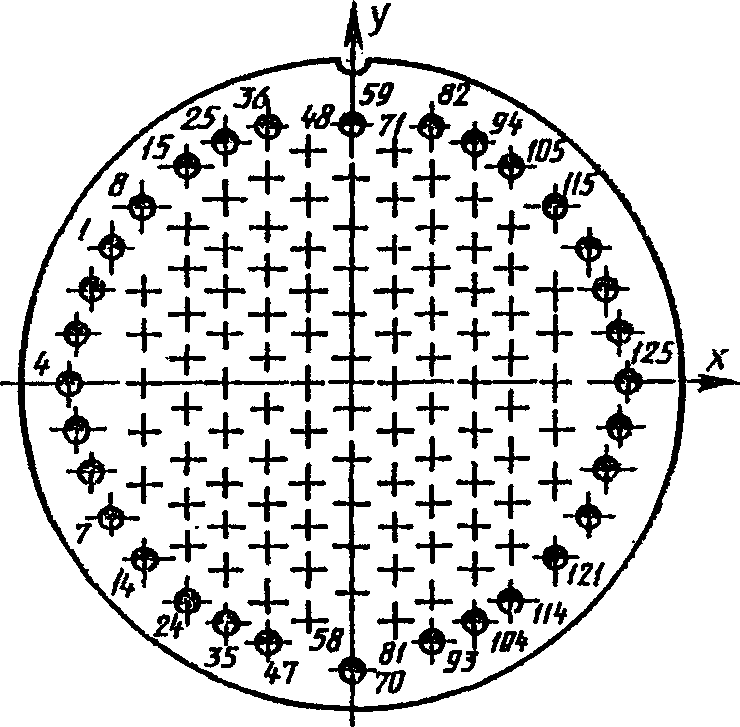

38,10 <> (40,18) <>	125		0,76 <*>	128	250, 500
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 23.04.1990 N 955)

Номер контакта	Размеры, мм		Номер контакта	Размеры, мм		Номер контакта	Размеры, мм		Номер контакта	Размеры, мм
Номер контакта	X	Y	Номер контакта	X	Y	Номер контакта	X	Y	Номер контакта	X	Y
1	-12,17	7,09	33	-6,32	-7,24	65	0,00	-1,19	97	6,32	4,83
2	-13,21	4,83	34	-6,32	-9,65	66	0,00	-3,61	98	6,32	2,41
3	-13,87	2,41	35	-6,32	-12,07	67	0,00	-6,02	99	6,32	0,00
4	-14,10	0,00	36	-4,22	13,49	68	0,00	-8,43	100	6,32	-2,41
5	-13,87	-2,41	37	-4,22	10,85	69	0,00	-10,85	101	6,32	-4,83
6	-13,21	-4,83	38	-4,22	8,43	70	0,00	-14,10	102	6,32	-7,24
7	-12,17	-7,09	39	-4,22	6,02	71	2,11	12,07	103	6,32	-9,65
8	-10,77	9,97	40	-4,22	3,61	72	2,11	9,65	104	6,32	-12,07
9	-10,54	4,83	41	-4,22	1,19	73	2,11	7,24	105	8,43	11,28
10	-10,54	2,41	42	-4,22	-1,19	74	2,11	4,83	106	8,43	8,43
11	-10,54	0,00	43	-4,22	-3,61	75	2,11	2,41	107	8,43	6,02
12	-10,54	-2,41	44	-4,22	-6,02	76	2,11	0,00	108	8,43	3,61
13	-10,54	-4,83	45	-4,22	-8,43	77	2,11	-2,41	109	8,43	1,19
14	-10,77	-9,07	46	-4,22	-10,85	78	2,11	-4,83	110	8,43	-1,19
15	-8,43	11,28	47	-4,22	-13,26	79	2,11	-7,24	111	8,43	-3,61
16	-8,43	8,43	48	-2,11	12,07	80	2,11	-9,65	112	8,43	-6,02
17	-8,43	6,02	49	-2,11	9,65	81	2,11	-12,07	113	8,43	-8,43
18	-8,43	3,61	50	-2,11	7,24	82	4,06	13,49	114	8,43	-10,85
19	-8,43	1,19	51	-2,11	4,83	83	4,22	10,85	115	10,77	9,07
20	-8,43	-1,19	52	-2,11	2,41	84	4,22	8,43	116	10,54	4,83
21	-8,43	-3,61	53	-2,11	0,00	85	4,22	6,02	117	10,54	2,41
22	-8,43	-6,02	54	-2,11	-2,41	86	4,22	3,61	118	10,54	0,00
23	-8,43	-8,43	55	-2,11	-4,83	87	4,22	1,19	119	10,54	-2,41
24	-8,43	-10,85	56	-2,11	-7,24	88	4,22	-1,19	120	10,54	-4,83
25	-6,32	12,60	57	-2,11	-9,65	89	4,22	-3,61	121	10,77	-9,07
26	-6,32	9,65	58	-2,11	-12,07	90	4,22	-6,02	122	12,17	7,09
27	-6,32	7,24	59	0,00	13,26	91	4,22	-8,43	123	13,21	4,83
28	-6,32	4,83	60	0,00	10,85	92	4,22	-10,85	124	13,87	2,41
29	-6,32	2,41	61	0,00	8,43	93	4,22	-13,26	125	14,10	0,00
30	-6,32	0,00	62	0 00	6,02	94	6,32	12,60	126	13,87	-2,41
31	-6,32	2,41	63	0,00	3,61	95	6,32	9,65	127	13,21	-4,83
32	-6,32	-4,83	64	0,00	1,19	96	6,32	7,24	128	12,17	-7,09

Продолжение табл. 3

D	Номер схемы	Схема	d, мм	n, шт.	U_раб, В
39	126		5,5	3	700
	127		1,5	8	700
			2,5	6
				N = 14
	128		1,5	14	700
			2,5	2
				N = 16
	129		1,5	22	500, 700
	130		1,5	24	500, 700
			2,5	6
			3,5	2
				N = 32
	131		1,0	40	500, 700
			1,5	5
				N = 45
	132		1,0	40	400, 700
			1,5	2
			2,0	3
				N = 45
42	133		3,0	7	500, 700
	134		1,5	19	500
	135		1,0	15	500, 700
			1,5	15
				N = 30
	136		1,5	45	500, 700
	137		1,0	43	500, 700
			1,5	7
				N = 50
45	138		1,5	35	500, 700
			2,0	15
				N = 50
48	139		1,5	3	700 1000, 1500
			3,5	2
			5,5	2
				N = 7
	140		2,5	5	700, 1000
			5,5	4
				N = 9
	141		1,5	14	700, 1000
			2,5	6
				N = 20
	142		1,5	26	700, 1000
55	143		1,5	16	700, 1000
			2,5	2
			3,5	3
			5,5	2
				N = 23
	144		1,5	22	700, 1000
			2,5	8
				N = 30
	145		1,5	14	700, 1000
			2,5	14
			3,5	3
				N = 31
	146		1,5	33
			3,5	2
				N = 35
60	147		1,5	14	700, 1000
			2,5	14
			3,5	2
			5,5	1
				N = 31
	148		1,5	25
			2,5	20
				N = 45
	149		1,5	40	700, 1000
			2,5	7
				N = 47
