ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ХОЛОДИЛЬНИКИ И МОРОЗИЛЬНИКИ БЫТОВЫЕ ЭЛЕКТРИЧЕСКИЕ

КОМПРЕССИОННЫЕ ПАРАМЕТРИЧЕСКОГО РЯДА

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

Electric domestic compression refrigerators

and freezers of parameter series.

General specifications

ГОСТ 26678-85

Список изменяющих документов

(в ред. Изменения N 1, утв. Постановлением

Госстандарта СССР от 30.10.1990 N 2744)

Группа Е75

ОКП 51 5621

Разработан Министерством машиностроения для легкой и пищевой промышленности и бытовых приборов, Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР.

Исполнители: В.Ф. Возный, С.Ю. Берсудский, М.С. Подоляк (руководители темы), В.М. Ягодин, А.Н. Осатюк, А.П. Морозов, В.А. Кириков, В.С. Моисеев, В.Б. Бурский.

Внесен Министерством машиностроения для легкой и пищевой промышленности и бытовых приборов.

Зам. министра А.Е. Донских.

Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 11 декабря 1985 г. N 3915.

Постановлением Государственного комитета СССР по стандартам от 11 декабря 1985 г. N 3915 срок действия установлен с 01.01.1987 до 01.01.1992.

Настоящий стандарт распространяется на бытовые электрические компрессионные напольные холодильники и морозильники унифицированной конструкции с габаритными размерами в плане 600 x 600 мм, изготовляемые для нужд народного хозяйства и экспорта, предназначенные для хранения и замораживания пищевых продуктов в бытовых условиях и использования как для автономной установки, так и в составе кухонной мебели.

Стандарт устанавливает классификацию, основные параметры и размеры холодильников и морозильников, технические требования к ним и методы испытаний.

Технические требования не регламентируемые настоящим стандартом методы испытаний, правила приемки, маркировка, упаковка, транспортирование, хранение холодильников и морозильников и гарантии изготовителя - по ГОСТ 16317-87.

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 30.10.1990 N 2744)

Стандарт соответствует стандарту ИСО 3055-84 в части габаритных размеров в плане холодильников и морозильников.

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 30.10.1990 N 2744)

Пояснения некоторых терминов, применяемых в стандарте, приведены в справочном Приложении 1.

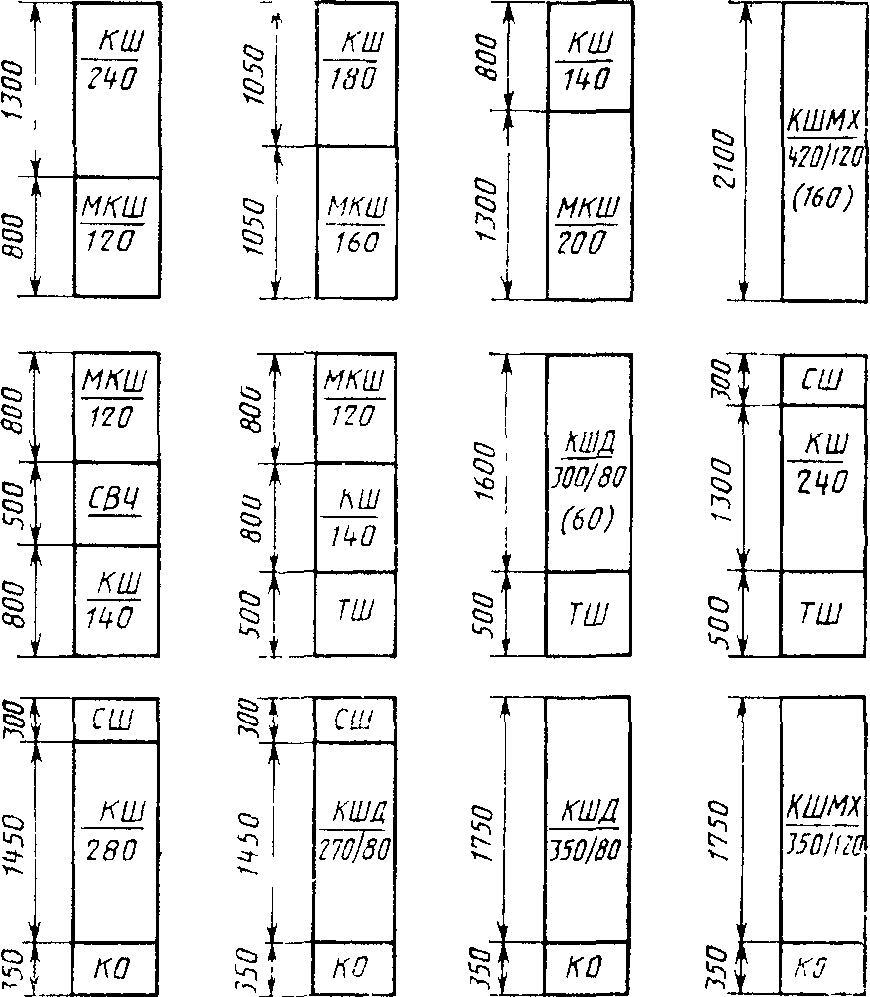

Примеры компоновки холодильников и морозильников приведены в справочном Приложении 2, пример установки холодильника (морозильника) в кухонном помещении - в справочном Приложении 3.

1. КЛАССИФИКАЦИЯ

1.1. Исключен с 1 января 1991 года. - Изменение N 1, утв. Постановлением Госстандарта СССР от 30.10.1990 N 2744.

1.2. Исключен с 1 января 1991 года. - Изменение N 1, утв. Постановлением Госстандарта СССР от 30.10.1990 N 2744.

1.3. Структура условного обозначения холодильника и морозильника должна соответствовать следующей:

Наименование X X X X X X X X

? ? ? ? ? ? ? ?

????????????????? Наименование модели

??????????????? Группа сложности

????????????? Порядковый номер модели (две цифры)

??????????? Тип холодильника (морозильника)

????????? Общий объем

??????? Объем морозильной камеры для двух-

? ? и трехкамерных холодильников

? ? (через дробь)

????? Климатическое исполнение

? (только для исполнения Т)

??? Номер технических условий

на конкретную модель

Примеры условных обозначений:

Холодильник "Минск" 1-й группы сложности, модели 25, изготовленный в виде шкафа, двухкамерный общим объемом 350 дм3 и объемом морозильной камеры 80 дм3 климатического исполнения УХЛ:

Холодильник "Минск-125" КШД-350/80 ТУ...

Морозильник "Гиочел" 1-й группы сложности модели 1, изготовленный в виде стола, общим объемом 120 дм3 климатического исполнения Т:

Морозильник "Гиочел 101" МКС-120 Т ТУ...

2. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

2.1. Холодильники и морозильники должны иметь следующие размеры в плане:

ширина, мм . . . . . . 600

-10

глубина, мм:

шкафа . . . . . . 600

-10

стола . . . . . . 600

-5

Примечание. Глубина дана без учета ручки, эмблемы, блока управления и сигнализации.

2.2. Значение размера холодильников и морозильников по высоте следует выбирать из ряда:

850; 1050; 1200; 1300; 1400; 1450; 1600; 1750; 2100 мм.

Предельное отклонение минус 15 мм.

2.3. Основные размеры холодильников и морозильников, изготовляемых для экспорта, допускается устанавливать в технических условиях на конкретные модели.

2.4. Основные параметры однокамерных холодильников должны соответствовать указанным в табл. 3.

ИС NORMPROD: примечание.

Нумерация таблиц дана в соответствии с официальным текстом документа.

Таблица 3

??????????????????????????????????????????????????????????????????

Наименование ? Значения параметров для типоразмеров

параметра ? холодильника

??????????????????????????????????????????

?КС-140?КШ-180?КШ-220?КШ-240?КШ-260?КШ-280

??????????????????????????????????????????????????????????????????

Общий объем ? 140 ? 180 ? 220 ? 240 ? 260 ? 280

холодильника, дм3 ? ? ? ? ? ?

Объем низкотемператур- ? 20 ?20; 30?30; 40?30; 40?30; 40?30; 40

ного отделения, дм3 ? ? ? ? ? ?

Высота, мм ? 850 ? 1050 ? 1200 ? 1300 ? 1400 ? 1450

Температура хранения ? -12 ? -12; ? -12; ? -12; ? -12; ? -18

замороженных продуктов, ? ? -18 ? -18 ? -18 ? -18 ?

°C, не выше ? ? ? ? ? ?

Удельный суточный ? ? ? ? ? ?

расход электроэнергии, ? ? ? ? ? ?

-2 ? ? ? ? ? ?

10 x кВт x ч/дм3, не ? ? ? ? ? ?

более, при температуре ? ? ? ? ? ?

хранения -12 °C: ? ? ? ? ? ?

до 01.01.1991 ? 0,62 ? 0,53 ? 0,47 ? 0,46 ? 0,43 ? -

после 01.01.1991 ? 0,49 ? 0,43 ? 0,35 ? 0,33 ? 0,32 ? -

-18 °C: ? ? ? ? ? ?

до 01.01.1991 ? - ? 0,63 ? 0,57 ? 0,52 ? 0,49 ? 0,47

после 01.01.1991 ? - ? 0,52 ? 0,42 ? 0,40 ? 0,38 ? 0,36

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от

30.10.1990 N 2744)

Удельная масса <*>, ? 0,22 ? 0,20 ? 0,18 ? 0,18 ? 0,17 ? 0,17

кг/дм3, не более ? ? ? ? ? ?

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от

30.10.1990 N 2744)

--------------------------------

<*> Значения рекомендуемые

(сноска введена Изменением N 1, утв. Постановлением Госстандарта СССР от 30.10.1990 N 2744)

Примечание. Допускается изготовлять:

однокамерные холодильники без низкотемпературного отделения;

двухкамерные модификации однокамерных холодильников с объемом низкотемпературной камеры 40 дм3 при увеличении значений энергопотребления, указанных в табл. 3, не более чем на 5%.

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 30.10.1990 N 2744)

2.5. Основные параметры двухкамерных холодильников должны соответствовать указанным в табл. 4.

Таблица 4

??????????????????????????????????????????????????????????????????

Наименование ? Значения параметров для типоразмеров

параметра ? холодильника

????????????????????????????????????????????

?КШД-270/80?КШД-300/60?КШД-300/80?КШД-350/80

??????????????????????????????????????????????????????????????????

Общий объем ? 270 ? 300 ? 300 ? 350

холодильника, дм3 ? ? ? ?

Объем морозильной ? 80 ? 60 ? 80 ? 80

камеры, дм3 ? ? ? ?

Высота, мм ? 1450 ? 1600 ? 1600 ? 1750

Температура хранения ? -18 ? -18 ? -18 ? -18

замороженных продук- ? ? ? ?

тов, °C, не выше ? ? ? ?

Мощность заморажива- ? 4,0 ? 3,0 ? 4,0 ? 4,0

ния продуктов, кг/сут,? ? ? ?

не менее ? ? ? ?

Удельный суточный ? ? ? ?

расход электроэнергии,? ? ? ?

-2 ? ? ? ?

10 x кВт x ч/дм3, ? ? ? ?

не более: ? ? ? ?

до 01.01.1991 ? 0,46 ? 0,45 ? 0,44 ? 0,43

после 01.01.1991 ? 0,35 ? 0,34 ? 0,34 ? 0,32

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от

30.10.1990 N 2744)

Удельная масса <*>, ? 0,21 ? 0,20 ? 0,20 ? 0,19

кг/дм3, не более ? ? ? ?

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от

30.10.1990 N 2744)

--------------------------------

<*> Значения рекомендуемые

(сноска введена Изменением N 1, утв. Постановлением Госстандарта СССР от 30.10.1990 N 2744)

2.6. Основные параметры трехкамерных холодильников должны соответствовать указанным в табл. 5.

Таблица 5

??????????????????????????????????????????????????????????????????

Наименование параметра ? Значения параметров для

?типоразмеров холодильника

??????????????????????????

? КШТ-300/60 ? КШТ-350/80

??????????????????????????????????????????????????????????????????

Общий объем холодильника, дм3 ? 300 ? 350

Объем морозильной камеры, дм3 ? 60 ? 80

Объем камеры для хранения овощей ? 60 ? 60

и фруктов, дм3 ? ?

Высота, мм ? 1600 ? 1750

Температура хранения замороженных ? -18 ? -18

продуктов, °C, не выше ? ?

Мощность замораживания продуктов, ? 3,0 ? 4,0

кг/сут, не менее ? ?

Температура в камере для хранения ? +10 ? +10

овощей и фруктов, °C, не выше ? ?

Удельный суточный расход ? ?

-2 ? ?

электроэнергии, 10 x кВт x ч/дм3, ? ?

не более: ? ?

до 01.01.1991 ? 0,42 ? 0,41

после 01.01.1991 ? 0,34 ? 0,30

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от

30.10.1990 N 2744)

Удельная масса <*>, кг/дм3, не более ? 0,22 ? 0,20

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от

30.10.1990 N 2744)

--------------------------------

<*> Значения рекомендуемые

(сноска введена Изменением N 1, утв. Постановлением Госстандарта СССР от 30.10.1990 N 2744)

2.7. Основные параметры комбинированных холодильников-морозильников должны соответствовать указанным в табл. 6.

Таблица 6

??????????????????????????????????????????????????????????????????

Наименование параметра ? Значение параметров для типоразмеров

? холодильника-морозильника

???????????????????????????????????????

?КШМХ-350/120?КШМХ-420/120?КШМХ-420/160

??????????????????????????????????????????????????????????????????

Общий объем холодильника- ? 350 ? 420 ? 420

морозильника, дм3 ? ? ?

Объем морозильника, дм3 ? 120 ? 120 ? 160

Высота, мм ? 1750 ? 2100 ? 2100

Мощность замораживания ? 10 ? 10 ? 14

продуктов, кг/сут, ? ? ?

не менее ? ? ?

Температура хранения ? -18 ? -18 ? -18

замороженных продуктов, ? ? ?

°C, не выше ? ? ?

Удельный суточный расход ? ? ?

электроэнергии, ? ? ?

-2 ? ? ?

10 x кВт x ч/дм3, ? ? ?

не более: ? ? ?

до 01.01.1991 ? 0,43 ? 0,43 ? 0,43

после 01.01.1991 ? 0,33 ? 0,32 ? 0,32

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от

30.10.1990 N 2744)

Удельная масса <*>, ? 0,22 ? 0,22 ? 0,22

кг/дм3, не более ? ? ?

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от

30.10.1990 N 2744)

--------------------------------

<*> Значения рекомендуемые

(сноска введена Изменением N 1, утв. Постановлением Госстандарта СССР от 30.10.1990 N 2744)

2.8. Основные параметры морозильников должны соответствовать указанным в табл. 7.

Таблица 7

??????????????????????????????????????????????????????????????????

Наименование параметра ? Значения параметров для

? типоразмеров морозильников

??????????????????????????????

? МКС-120 ? МКШ-160 ? МКШ-200

??????????????????????????????????????????????????????????????????

Общий объем морозильника, дм3 ? 120 ? 160 ? 200

Высота, мм ? 850 ? 1050 ? 1300

Мощность замораживания продуктов, ? 10 ? 14 ? 18

кг/сут, не менее ? ? ?

Температура хранения замороженных ? -18 ? -18 ? -18

продуктов, °C, не выше ? ? ?

Удельный суточный расход ? ? ?

-2 ? ? ?

электроэнергии, 10 x кВт x ч/дм3, ? ? ?

не более: ? ? ?

до 01.01.1991 ? 1,12 ? 1,03 ? 0,95

после 01.01.1991 ? 0,83 ? 0,71 ? 0,60

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от

30.10.1990 N 2744)

Удельная масса <*>, кг/дм3, ? 0,28 ? 0,27 ? 0,25

не более ? ? ?

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от

30.10.1990 N 2744)

--------------------------------

<*> Значения рекомендуемые

(сноска введена Изменением N 1, утв. Постановлением Госстандарта СССР от 30.10.1990 N 2744)

2.9. Допускается изготовление комбинированных холодильников-морозильников в виде блок-колонки, составленной из изделий типоразмеров, регламентируемых пп. 2.4 и 2.8.

3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

3.1. Исключен с 1 января 1991 года. - Изменение N 1, утв. Постановлением Госстандарта СССР от 30.10.1990 N 2744.

3.2. Основные составные части холодильников и морозильников одного типоразмера должны быть унифицированы между собой.

Перечень основных составных частей приведен в обязательном Приложении 4.

3.3. Исключен с 1 января 1991 года. - Изменение N 1, утв. Постановлением Госстандарта СССР от 30.10.1990 N 2744.

4. МЕТОДЫ ИСПЫТАНИЙ

Раздел 4 исключен с 1 января 1991 года. - Изменение N 1, утв. Постановлением Госстандарта СССР от 30.10.1990 N 2744.

Приложение 1

Справочное

ПОЯСНЕНИЯ НЕКОТОРЫХ ТЕРМИНОВ, ПРИМЕНЯЕМЫХ В СТАНДАРТЕ

Холодильник - бытовой прибор, обеспечивающий хранение пищевых продуктов в охлажденном и замороженном состоянии.

Морозильник - бытовой прибор, обеспечивающий замораживание и хранение в замороженном состоянии пищевых продуктов при температуре не выше минус 18 °C.

Комбинированный холодильник-морозильник - холодильный бытовой прибор, состоящий из холодильника и морозильника, соединенных в одно изделие с автономными холодильными агрегатами.

Компрессионный холодильник - холодильник, в котором охлаждение камер осуществляется одним или несколькими герметичными компрессионными холодильными агрегатами.

Компрессионный морозильник - морозильник, в котором режим замораживания и хранения осуществляется герметичным компрессионным холодильным агрегатом.

Общий (брутто) объем холодильника или морозильника - объем, заключенный между внутренними стенками холодильника или морозильника с закрытой дверью.

Общий (брутто) объем низкотемпературного отделения (НТО) - объем, заключенный между стенками испарителя и дверкой НТО.

Полезный (нетто) объем холодильника или морозильника - часть общего (брутто) объема, пригодная для хранения пищевых продуктов.

Температура в НТО или в морозильной камере (МК) - температура самого теплого испытательного пакета при полной загрузке НТО, МК.

Температура в измеряемой точке холодильной камеры - среднее арифметическое значение температуры в начале и конце цикла работы холодильника.

Расход электроэнергии нормальный - количество электроэнергии, расходуемое холодильником или морозильником в течение 24 ч в установившемся температурном режиме при температуре окружающего воздуха 25 °C для исполнения УХЛ или 32 °C для исполнения Т.

Удельный расход электроэнергии холодильника - значение расхода электроэнергии, полученное по формуле

где E - нормальный расход электроэнергии;

V - общий (брутто) объем холодильника;

- объем НТО (МК).

Удельный расход электроэнергии морозильника - значение электроэнергии, полученное путем деления нормального расхода электроэнергии на общий (брутто) объем морозильника.

Цикл работы холодильника (морозильника) - время между двумя последовательными включениями (отключениями) холодильного агрегата в установившемся режиме работы.

Коэффициент рабочего времени (КРВ) - относительная продолжительность работы холодильного агрегата, определяемая делением времени работы на полное время цикла.

Типоразмер холодильника (морозильника) - холодильник (морозильник) с определенными значениями общего объема и объема НТО (МК).

Холодильник (морозильник) в виде стола - холодильник (морозильник) напольный, имеющий сервировочную плоскость, для выполнения кухонных работ и расположенную на эргономически удобной высоте, равной 850 мм.

Мощность замораживания МК холодильника (морозильника) - общая масса испытательных пакетов, температура которых в результате замораживания может быть понижена до минус 18 °C за 24 ч.

Автоматическое оттаивание испарителя холодильной камеры - удаление снежного покрова с испарителя без вмешательства потребителя.

Камера - изолированное внутреннее пространство шкафа холодильника или морозильника, имеющее отдельную наружную дверь и элементы охлаждения.

Холодильная камера - камера, предназначенная для кратковременного хранения охлажденных пищевых продуктов.

Низкотемпературная камера - камера, предназначенная для длительного хранения замороженных продуктов.

Морозильная камера - камера, предназначенная для замораживания и длительного хранения замороженных продуктов.

Отделение - отделение, предназначенное для хранения замороженных продуктов.

Полуавтоматическое активное оттаивание испарителя низкотемпературного отделения - удаление снежного покрова с испарителя с помощью специального устройства включением режима оттаивания.

Естественное оттаивание испарителя НТО - удаление снежного покрова с испарителя путем его обогрева за счет естественных теплопритоков.

Удельная масса - отношение массы холодильника или морозильника без комплектующих элементов, не влияющих на температурный режим работы, к общему (брутто) объему.

Приложение 2

Справочное

ПРИМЕРЫ КОМПОНОВКИ ХОЛОДИЛЬНИКОВ И МОРОЗИЛЬНИКОВ

СВЧ - печь для размораживания продуктов;

ТШ - термостат в виде шкафа для хранения овощей;

КО - контейнер для хранения овощей;

СШ - шкаф для сушки фруктов, овощей, грибов

и других продуктов

Приложение 3

Справочное

ПРИМЕР УСТАНОВКИ ХОЛОДИЛЬНИКА (МОРОЗИЛЬНИКА)

В КУХОННОМ ПОМЕЩЕНИИ

- холодильник (морозильник)

- розетка для включения в электросеть

ТС - напольный элемент кухонного комплекта

НШ - настенный элемент кухонного комплекта

Примечания. 1. Изображен план при правом расположении холодильника (морозильника) в составе кухонного комплекта. При левом расположении изображение будет зеркальным.

2. Холодильник (морозильник), устанавливаемый справа от элементов кухонного комплекта, должен иметь правостороннее открывание двери, слева - левостороннее.

Приложение 4

Обязательное

ПЕРЕЧЕНЬ

основных составных частей холодильников и морозильников,

подлежащих унификации в пределах одного типоразмера

1. Холодильный агрегат (по присоединительным размерам).

2. Компрессор с пускозащитным реле (по присоединительным размерам).

3. Конденсатор (по присоединительным размерам).

4. Испаритель холодильной камеры (по присоединительным размерам).

5. Испаритель морозильной камеры, НТО (по присоединительным размерам).

6. Фильтр-осушитель.

7. Датчик-реле температуры.

8. Выключатель освещения.

9. Электрический патрон.

10. Электрическая лампа.

11. Соединительный шнур.

12. Одно- и двухбалловый уплотнитель с магнитной вставкой.

13. Панель двери (по присоединительным размерам).

14. Панель двери (по присоединительным размерам).

ПЕРЕЧЕНЬ

основных составных частей холодильников и морозильников,

подлежащих унификации в пределах параметрического ряда

1. Холодильные агрегаты двухкамерных холодильников КШД-270/80, КШД-300/80.

2. Холодильные агрегаты морозильника МКС-120 и морозильной камеры холодильников-морозильников КШМХ-350/120 и КШМХ-420/120.

3. Холодильные агрегаты морозильника МКШ-160 и морозильной камеры холодильника-морозильника КШМХ-420/160.

Приложение 5

Справочное

ТРЕБОВАНИЯ ТЕХНИЧЕСКОЙ ЭСТЕТИКИ

Приложение 5 исключено с 1 января 1991 года. - Изменение N 1, утв. Постановлением Госстандарта СССР от 30.10.1990 N 2744.

Вернуться в "Каталог нормативных документов"

Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/13/gost_51272.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

Вернуться в "Каталог нормативных документов"
