"ГОСТ 11446-75. Государственный стандарт Союза ССР. Перфораторы переносные. Хвостовики буровых штанг и гнезда для них. Типы и размеры"

(утв. и введен в действие Постановлением Госстандарта СССР от 11.12.1975 N 3864)

(ред. от 03.04.1990)

"ГОСТ 11446-75. Государственный стандарт Союза ССР. Перфораторы переносные. Хвостовики буровых штанг и гнезда для них. Типы и размеры"
(утв. и введен в действие Постановлением Госстандарта СССР от 11.12.1975 N 3864)
(ред. от 03.04.1990)

Утвержден и введен в действие

Постановлением Государственного

комитета стандартов

Совета Министров СССР

от 11 декабря 1975 г. N 3864

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЕРФОРАТОРЫ ПЕРЕНОСНЫЕ.

ХВОСТОВИКИ БУРОВЫХ ШТАНГ И ГНЕЗДА ДЛЯ НИХ

ТИПЫ И РАЗМЕРЫ

Portable rock drills. Drill rod shanks and chucks.

Types and dimensions

ГОСТ 11446-75

Список изменяющих документов

(в ред. Изменения N 1, утв. Постановлением

Госстандарта СССР от 03.04.1990 N 794)

Группа Г41

Взамен ГОСТ 11446-65

Постановлением Государственного комитета стандартов Совета Министров СССР от 11 декабря 1975 г. N 3864 срок действия установлен

с 1 января 1977 года

до 1 января 1982 года

РАЗРАБОТАН Государственным институтом по проектированию и конструированию машин для горнорудной промышленности (ГИПРОРУДМАШ)

Директор Герасимов В.П.

Руководитель темы Борисенко А.Е.

Исполнители: Бердышева Г.М., Клоченко С.И.

ПОДГОТОВЛЕН К УТВЕРЖДЕНИЮ Всесоюзным научно-исследовательским институтом по нормализации в машиностроении (ВНИИНМАШ)

И.о. директора Герасимов Н.Н.

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 11 декабря 1975 г. N 3864

1. Настоящий стандарт распространяется на хвостовики буровых штанг и гнезда для них в переносных перфораторах.

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 03.04.1990 N 794)

2. Хвостовики буровых штанг должны изготовляться типов:

1 - шестигранные с осевым отверстием;

2 - комбинированные (шестигранник, переходящий в цилиндр) с боковым отверстием.

Применение на добровольной основе пункта 3 обеспечивает соблюдение требований технического регламента "О безопасности машин и оборудования", утв. Постановлением Правительства России от 15.09.2009 N 753 (Приказ Росстандарта от 20.08.2010 N 3108).

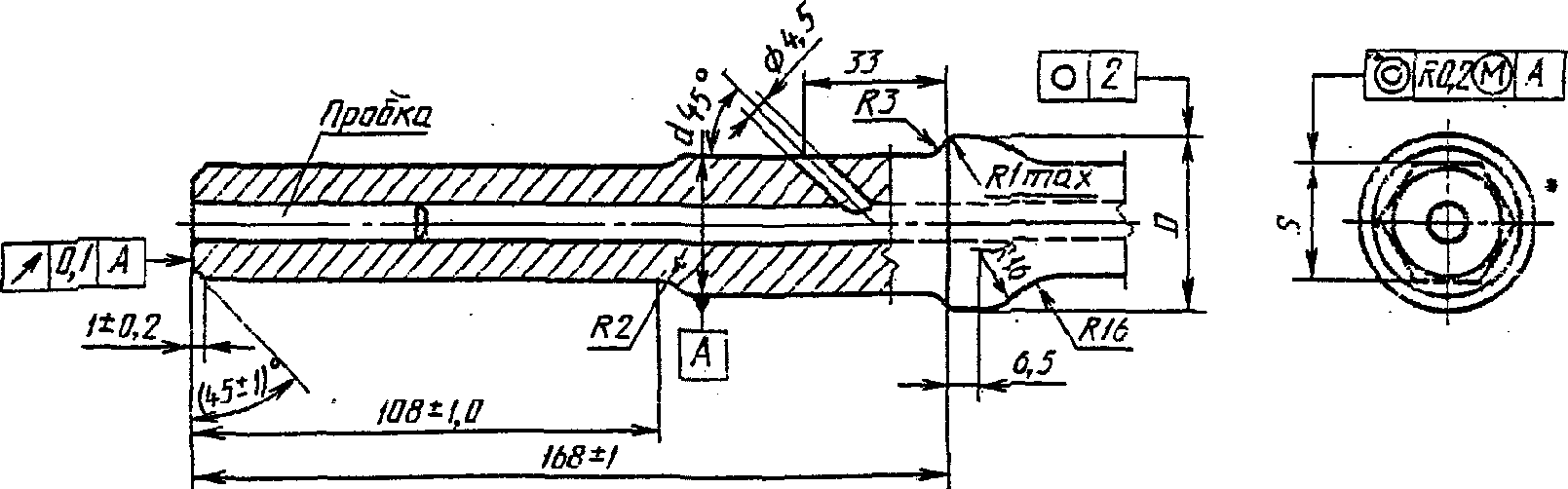

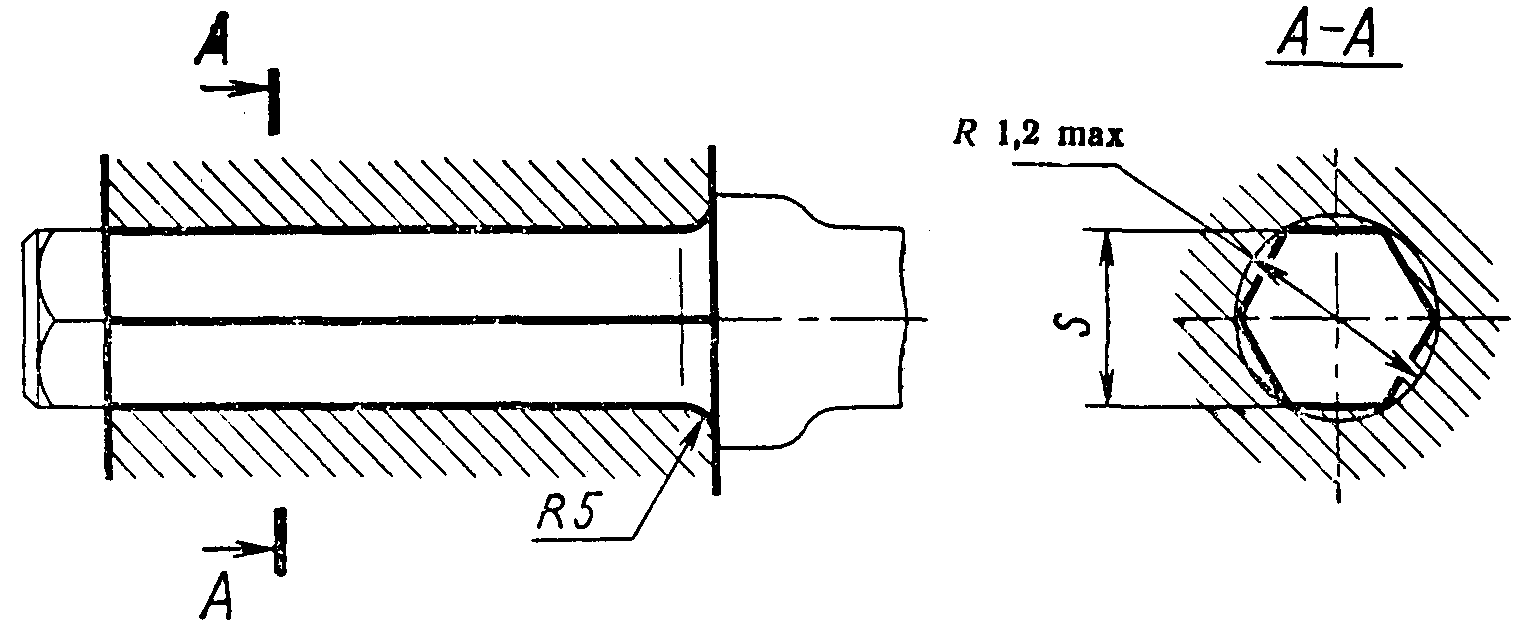

3. Типы и основные размеры хвостовиков буровых штанг и гнезд для них в ручных перфораторах должны соответствовать указанным на черт. 1 - 4 и в табл. 1 и 2.

Тип 1

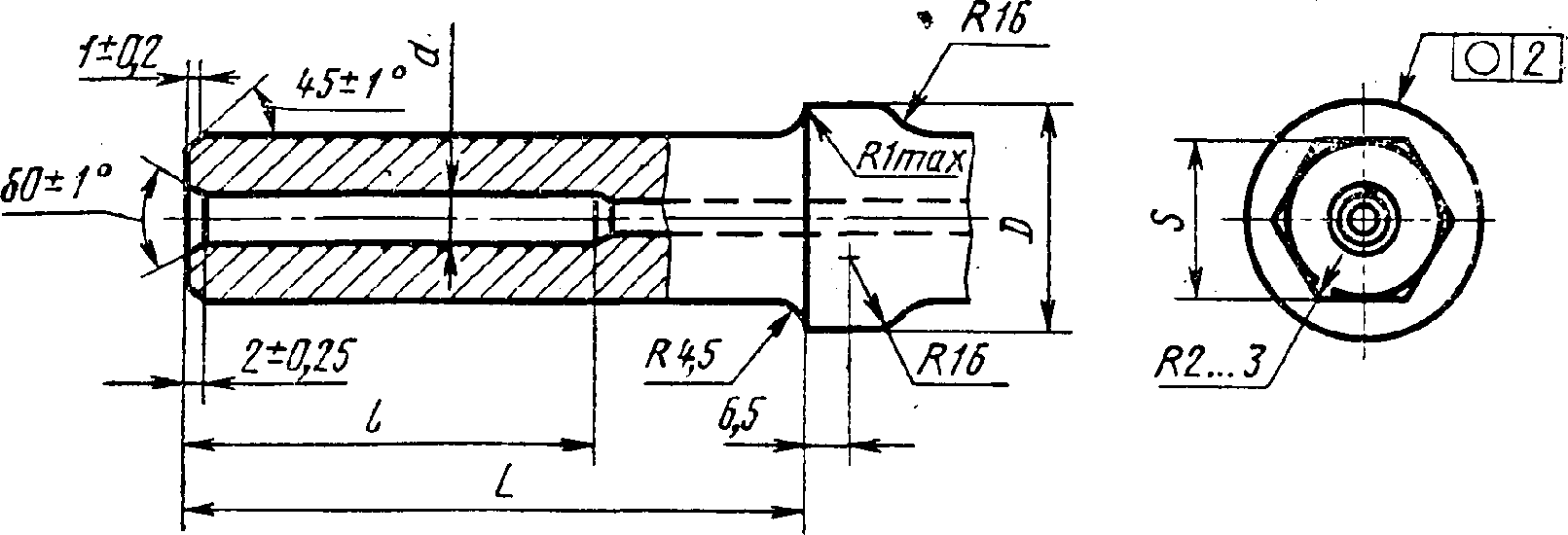

Хвостовик

Черт. 1

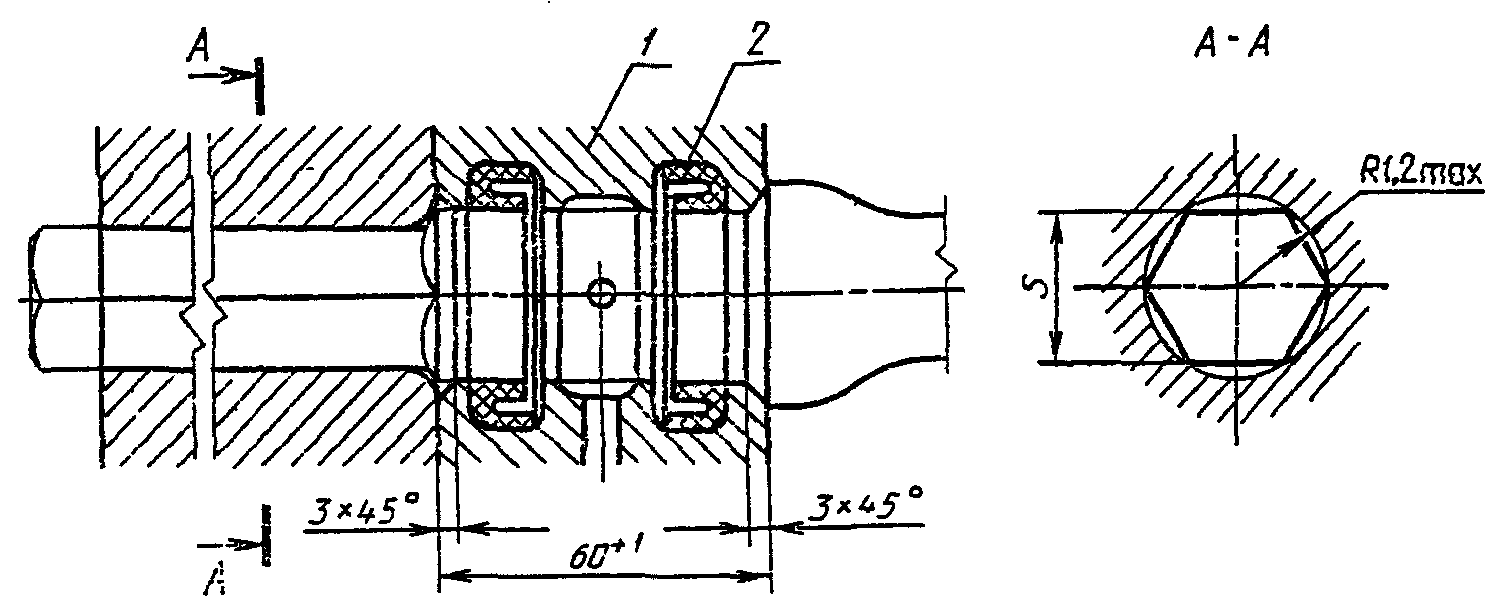

Гнездо

Черт. 2

(в ред. Изменения N 1, утв. Постановлением

Госстандарта СССР от 03.04.1990 N 794)

Таблица 1

(таблица 1 в ред. Изменения N 1, утв. Постановлением

Госстандарта СССР от 03.04.1990 N 794)

мм

S			+/- 1	D +/- 1	d +0,3 -0,6	l мин.
Номин.	Пред. откл.
	хвостовика	гнезда
19,2	-0,4	+0,25	108	33	8,0	50
22,4		+0,05		35	9,0	70
25,6	-0,6			38	9,5
		+0,35 +0,05	159
