Название документа
"ГОСТ 24200-80. Воздушники. Конструкция"
(утв. Постановлением Госстандарта СССР от 22.05.1980 N 2306)
(ред. от 29.11.1990)

"ГОСТ 24200-80. Воздушники. Конструкция"
(утв. Постановлением Госстандарта СССР от 22.05.1980 N 2306)
(ред. от 29.11.1990)


Утвержден и введен в действие
Постановлением Госстандарта СССР
от 22 мая 1980 г. N 2306
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ВОЗДУШНИКИ
КОНСТРУКЦИЯ
Plug cocks. Design
ГОСТ 24200-80
Список изменяющих документов
(в ред. Изменения N 1, утв. в январе 1988 г.,
Изменения N 2, утв. Постановлением
Госстандарта СССР от 29.11.1990 N 2978)
Группа Г18
ОКП 48 3474
Дата введения
1 июля 1981 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством монтажных и специальных строительных работ СССР.
Исполнители: М.Г. Скакунов, д-р техн. наук; Н.Н. Куликов; Р.И. Шарунова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 22.05.1980 N 2306.
3. Введен впервые.
4. Срок проверки - I квартал 1990 г.; периодичность проверки - 5 лет.
5. Ссылочные нормативно-технические документы
??????????????????????????????????????????????????????????????????
Обозначение НТД, на который дана ссылка ? Номер пункта
??????????????????????????????????????????????????????????????????
ИС NORMPROD: примечание.
ГОСТ 22595-77 утратил силу с 1 января 1989 года
(ИУС "Государственные стандарты", N 8, 1988).
ГОСТ 22595-77 ? 2
ГОСТ 1412-85 ? 5
ГОСТ 24201-80 ? 6
6. Переиздание (май 1988 г.) с Изменением N 1, утвержденным в январе 1988 г. (ИУС 4-88).
Снято ограничение срока действия Постановлением Госстандарта СССР от 28.01.1988 N 156.
1. Настоящий стандарт распространяется на воздушники, применяемые для спуска воздуха из стеклянных трубопроводов.
Требования настоящего стандарта являются обязательными.
(абзац введен Изменением N 2, утв. Постановлением Госстандарта СССР от 29.11.1990 N 2978)
2. Конструкция и основные размеры воздушников должны соответствовать указанным на черт. 1 и в табл. 1.
--------------------------------
<*> Размеры для справок.
ИС NORMPROD: примечание.
ГОСТ 22595-77 утратил силу с 1 января 1989 года (ИУС "Государственные стандарты", N 8, 1988).
1 - корпус; 2 - прокладка; 3 - кран 10,
исполнение 2 ГОСТ 22595-77
Черт. 1
Таблица 1
Размеры в мм
???????????????????????????????????????????????????????????????????????????
Условный ?Наружный диаметр ? D ? D ? D ? h ? H ? Масса, кг,
проход D ? трубы D ? ? 1 ? 2 ? ? ? не более
у ? н ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
40 ? 45 ? 37 ? 54 ? 62 ? 65 ? 171 ? 0,76
???????????????????????????????????????????????????????????????????????????
50 ? 67 ? 57 ? 77 ? 88 ? 90 ? 196 ? 1,12
Пример условного обозначения воздушника для трубы наружным диаметром = 45 мм:
Воздушник 45 ГОСТ 24200-80

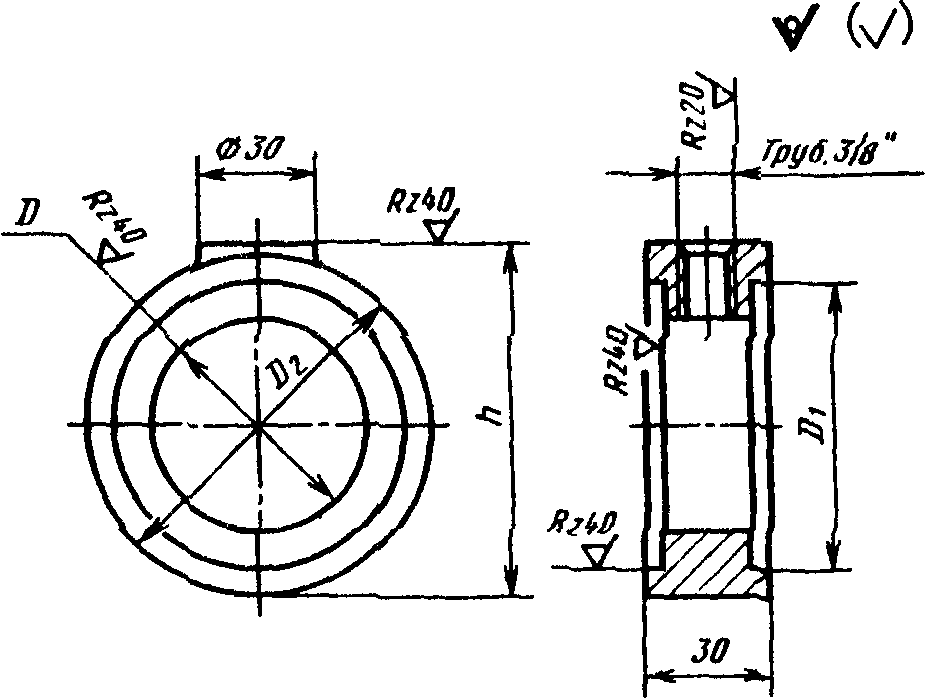

3. Конструкция и основные размеры корпуса должны соответствовать указанным на черт. 2 и в табл. 2.
Черт. 2
Таблица 2
Размеры в мм
???????????????????????????????????????????????????????????????????????????
Условный проход D ? Наружный диаметр ? D ? D ? D ? h ? Масса, кг,
у ? трубы D ? ? 1? 2 ? ? не более
? н ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
40 ? 45 ? 37 ?54 ? 62 ?65 ? 0,44
???????????????????????????????????????????????????????????????????????????
50 ? 67 ? 57 ?77 ? 88 ?90 ? 0,80
Пример условного обозначения корпуса для трубы наружным диаметром = 45 мм:
Корпус 45 ГОСТ 24200-80
4. Конструкция и основные размеры прокладок должны соответствовать указанным на черт. 3.
Масса 0,002 кг, не более.
Черт. 3
Пример условного обозначения прокладки для трубы наружным диаметром = 45 мм:
Прокладка 45 ГОСТ 24200-80
5. Детали воздушника должны быть изготовлены:
корпус - из чугуна марки СЧ 15 по ГОСТ 1412-85;
прокладка - из резины по рабочим чертежам, утвержденным в установленном порядке.
6. Технические требования - по ГОСТ 24201-80.
7. Коды ОКП приведены в Приложении.
(п. 7 введен Изменением N 2, утв. Постановлением Госстандарта СССР от 29.11.1990 N 2978)
Приложение
Справочное
??????????????????????????????????????????????????????????????????
Условное обозначение ? Код ОКП и контрольное число
?????????????????????????
воздушника ? прокладки ?
??????????????????????????????????????????????????????????????????
45 ? - ? 48 3474 2201 01
50 ? - ? 48 3474 2202 00
- ? 45 ? 25 3167 0806 01
(Введено дополнительно, Изм. N 1).
