ГОСТ 9651-84 (ИСО 783-89). Государственный стандарт Союза ССР. Металлы. Методы испытаний на растяжение при повышенных температурах

Информационные данные

1. Метод отбора образцов

2. Аппаратура

3. Подготовка к проведению испытания

4. Проведение испытания

Приложение

Утвержден и введен в действие

Постановлением Государственного

комитета СССР по стандартам

от 16 июля 1984 г. N 2513

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

МЕТАЛЛЫ

МЕТОДЫ ИСПЫТАНИЙ НА РАСТЯЖЕНИЕ ПРИ ПОВЫШЕННЫХ ТЕМПЕРАТУРАХ

Metals. Methods of tension tests at elevated temperatures

ГОСТ 9651-84

(ИСО 783-89)

Список изменяющих документов

(в ред. Изменения N 1, утв. в мае 1990 г.)

Группа В09

ОКСТУ 0909

Дата введения

1 января 1986 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством черной металлургии СССР.

Разработчики: В.И. Маторин, Б.М. Овсянников, В.Д. Хромов, Н.А. Бирун, А.В. Минашин, Э.Д. Петренко, М.Ф. Жембус, В.Г. Гешелин, А.В. Богачева.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 16.07.84 N 2513.

3. Взамен ГОСТ 9651-73.

4. Стандарт полностью соответствует СТ СЭВ 1194-88 и соответствует ИСО 783-89 по сущности метода, проведению испытаний и обработке результатов.

5. Ссылочные нормативно-технические документы

??????????????????????????????????????????????????????????????????

Обозначение НТД, на который ? Номер пункта

дана ссылка ?

??????????????????????????????????????????????????????????????????

ГОСТ 1497-84 ? Вводная часть; 1.2; 2.1; 3.1; 4.5

ИС NORMPROD: примечание.

ГОСТ 3044-84 утратил силу с 1 января 1994 года в связи с

введением в действие ГОСТ Р 50431-92 (ИУС "Государственные

стандарты", N 3, 1993). Взамен ГОСТ Р 50431-92 с 1 июля 2002 года

введен в действие ГОСТ Р 8.585-2001 (Постановление Госстандарта

России от 21.11.2001 N 474-ст).

ГОСТ 3044-84 ? 2.1.3

ГОСТ 7164-78 ? 2.1.4

ГОСТ 9245-79 ? 2.1.4

ГОСТ 9736-91 ? 2.1.4

6. Срок действия продлен до 01.01.96 Постановлением Госстандарта СССР от 11.05.90 N 1156.

7. Переиздание (февраль 1993 г.) с Изменением N 1, утвержденным в мае 1990 г. (ИУС 8-90).

Настоящий стандарт устанавливает методы статических испытаний на растяжение черных и цветных металлов и изделий из них номинальным диаметром или наименьшим размером в поперечном сечении 3,0 мм и более, а для тонких листов и лент толщиной от 0,5 мм определение при температурах от 35 до 1200 °C характеристик механических свойств:

предела текучести физического;

предела текучести условного;

временного сопротивления;

относительного равномерного удлинения;

относительного удлинения после разрыва;

относительного сужения поперечного сечения после разрыва.

Стандарт не распространяется на проволоку и трубы.

Стандарт полностью соответствует СТ СЭВ 1194-88, ИСО 783-89 по сущности метода, проведению испытаний и обработке результатов.

Термины, применяемые в настоящем стандарте, и пояснения к ним - по ГОСТ 1497-84.

(Измененная редакция, Изм. N 1).

1. МЕТОД ОТБОРА ОБРАЗЦОВ

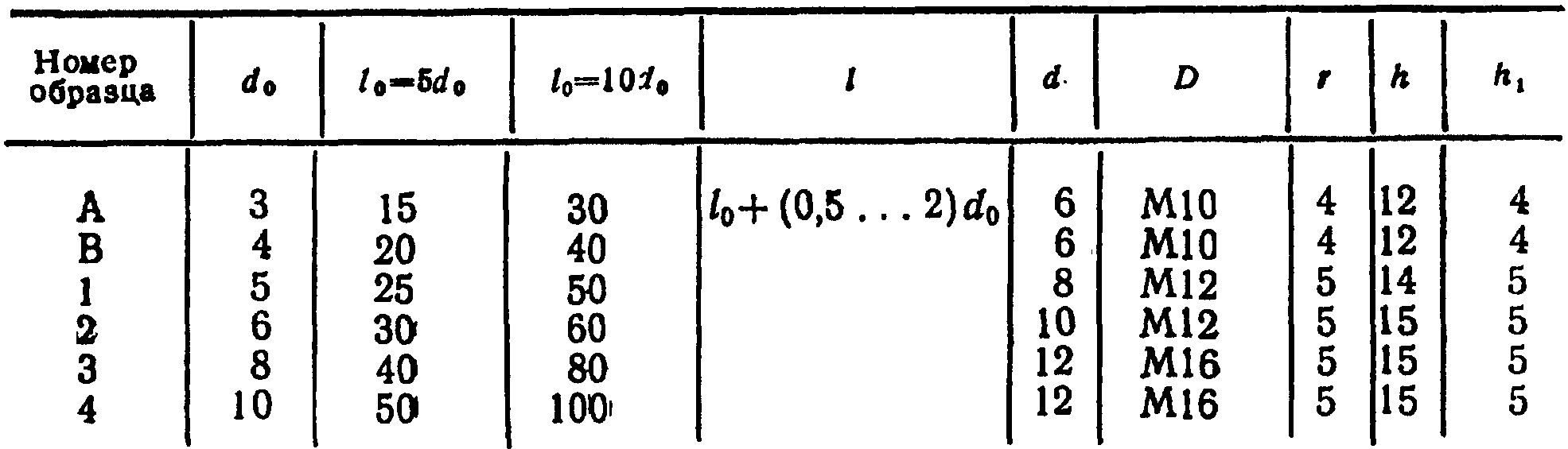

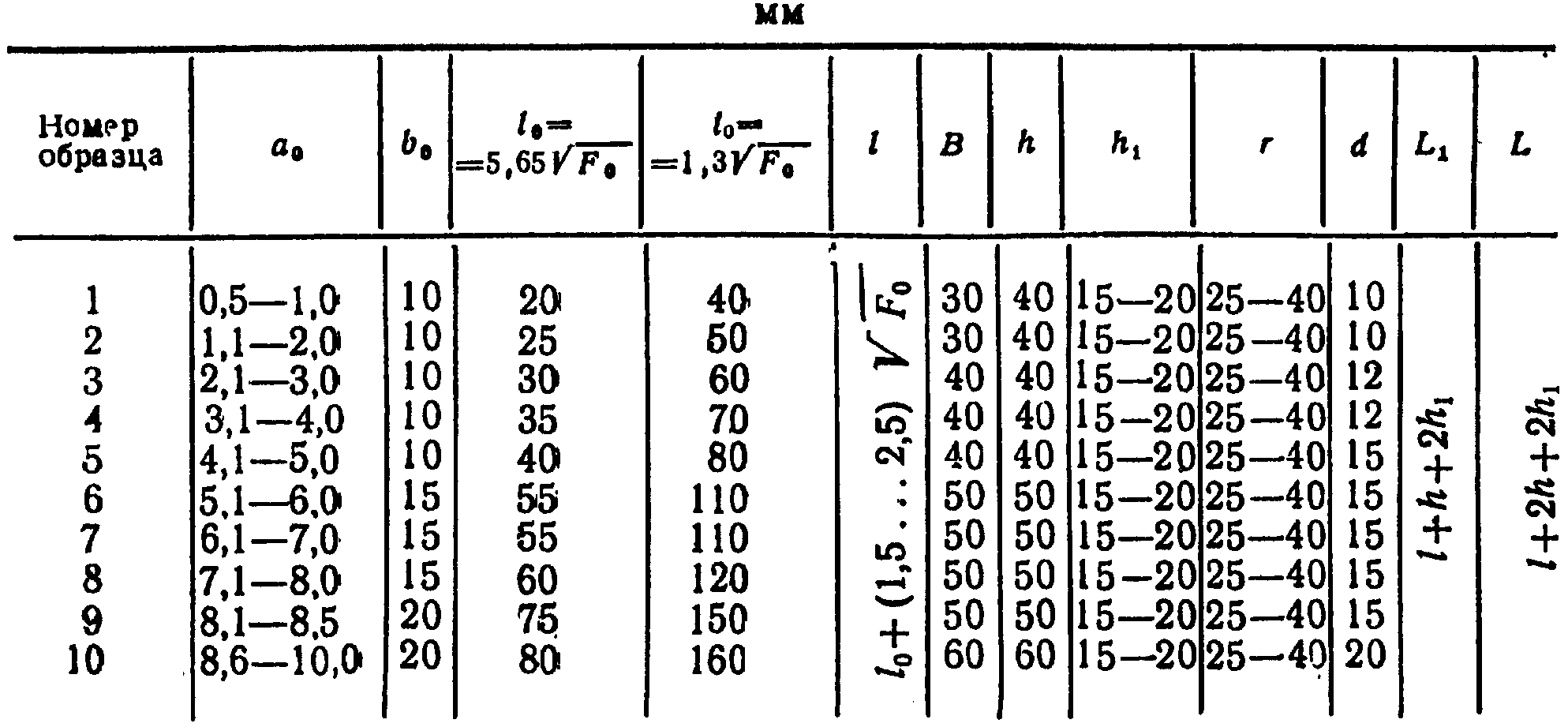

1.1. Типы и размеры пропорциональных плоских и цилиндрических образцов приведены в Приложении.

При наличии указаний в нормативно-технической документации на металлопродукцию допускается применение пропорциональных образцов других типов и размеров.

(Измененная редакция, Изм. N 1).

1.2. Требования к изготовлению образцов, их предельным отклонениям в размерах рабочей части, маркировке - по ГОСТ 1497-84.

2. АППАРАТУРА

2.1. Аппаратура - по ГОСТ 1497-84 с дополнениями.

2.1.1. Рабочее пространство испытательных машин должно позволять устанавливать нагревательное устройство с удлинительными штангами для крепления образцов, которые должны обеспечивать надежное центрирование образца в захватах испытательной машины.

2.1.2. Нагревательное устройство должно обеспечивать равномерный нагрев образца по его рабочей части до заданной температуры испытания и поддержание этой температуры с учетом предельных отклонений, указанных в п. 4.2 настоящего стандарта, на протяжении всего испытания.

ИС NORMPROD: примечание.

ГОСТ 3044-84 утратил силу с 1 января 1994 года в связи с введением в действие ГОСТ Р 50431-92 (ИУС "Государственные стандарты", N 3, 1993). Взамен ГОСТ Р 50431-92 с 1 июля 2002 года введен в действие ГОСТ Р 8.585-2001 (Постановление Госстандарта России от 21.11.2001 N 474-ст).

2.1.3. Термоэлектрические преобразователи первичные (термопары) должны соответствовать требованиям ГОСТ 3044-84.

(Измененная редакция, Изм. N 1).

2.1.4. Регулирующие и измерительные приборы должны соответствовать требованиям ГОСТ 7164-78, ГОСТ 9245-79, ГОСТ 9736-91 и иметь класс точности не ниже 0,5.

3. ПОДГОТОВКА К ПРОВЕДЕНИЮ ИСПЫТАНИЯ

3.1. Измерение размеров образца, определение его начальной площади поперечного сечения

, установление, нанесение и измерение начальной расчетной длины

- по ГОСТ 1497-84.

3.2. Для измерения температуры на образец устанавливают:

два первичных термопреобразователя (термопары) - при

(у меток, ограничивающих начальную расчетную длину образца

);

три первичных термопреобразователя (термопары) - при

(у меток, ограничивающих начальную расчетную длину образца

и в середине ее).

За исключением разногласий в оценке качества металла, допускается устанавливать на образце с начальной расчетной длиной

до 50 мм один первичный термопреобразователь (термопару) в средней части начальной расчетной длины образца

3.3. Рабочий конец первичного термопреобразователя (термопары) должен иметь надежный контакт с поверхностью образца и быть изолированным от радиационного нагрева.

4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

4.1. Образец, находящийся в нагревательном устройстве и нагретый до заданной температуры, после установленного времени выдержки подвергают испытанию.

4.2. Предельные отклонения от установленной температуры испытания в точках замера по длине расчетной части образца без учета погрешностей измерения температуры, обусловленных термоэлектрическим преобразователем и вторичными приборами, не должны превышать:

+/- 5 °C - при температуре испытания до 600 °C;

+/- 7 °C - при температуре испытания свыше 600 до 900 °C;

+/- 8 °C - при температуре испытания свыше 900 до 1200 °C.

При разногласиях в оценке качества металла предельные отклонения температуры от установленной при испытании в любой точке расчетной длины образца должны быть на 2 °C ниже.

Допускаются предельные отклонения от установленной температуры:

+/- 3 °C - при температуре испытания до 600 °C;

+/- 4 °C - при температуре испытания свыше 600 до 800 °C;

+/- 5 °C - при температурах испытания свыше 800 до 1000 °C.

(Измененная редакция, Изм. N 1).

4.3. Продолжительность нагрева образца до температуры испытания и время выдержки при этой температуре указываются в нормативно-технической документации на металлопродукцию. При отсутствии таких указаний продолжительность нагрева до температуры испытания должна составлять не более 1 ч, время выдержки - от 20 до 30 мин.

4.4. При наличии указаний в нормативно-технической документации на металлопродукцию допускается проводить испытания в защитной (нейтральные газы) атмосфере.

Продолжительность нагрева образца до температуры испытания в защитной атмосфере и время выдержки указываются в нормативно-технической документации на металлопродукцию.

4.5. Остальные требования к проведению испытания, обработке результатов - по ГОСТ 1497-84.

Для указания температуры испытания к обозначению определяемой характеристики механических свойств добавляют соответствующий цифровой индекс.

Пример:

- предел текучести условный с допуском на величину остаточной деформации 0,2%, временное сопротивление, относительное удлинение после разрыва образца с

, относительное сужение поперечного сечения после разрыва, определенные при температуре испытания 450 °C.
