"ГОСТ 21793-76. Пластмассы. Метод определения кислородного индекса"
(утв. Постановлением Госстандарта СССР от 05.05.1976 N 1055)
(ред. от 26.06.1990)

Разработан Научно-производственным объединением НПО "Пластмассы".

Генеральный директор В.И. Серенков.

Руководители темы: В.С. Биль, Е.Л. Татевосян.

Исполнители: С.В. Левинин, Ю.И. Сакуненко, Л.Д. Дерюгина.

Внесен Министерством химической промышленности.

Член коллегии В.Ф. Ростунов.

Подготовлен к утверждению Всесоюзным научно-исследовательским институтом стандартизации (ВНИИС).

Директор А.В. Гличев.

Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 5 мая 1976 г. N 1055.

Постановлением Государственного комитета стандартов Совета Министров СССР от 5 мая 1976 г. N 1055 срок действия установлен с 01.07.1977 до 01.07.1982.

Настоящий стандарт распространяется на пластмассы, в том числе пластмассы в виде пленок и листов толщиной не более 10,5 мм, и устанавливает метод определения кислородного индекса.

Метод используется для сравнительной оценки горючести пластмасс в определенных контролируемых условиях и неприменим для оценки пожароопасности пластмасс. Его можно применять только как один из элементов оценки пожароопасности пластмасс.

Метод заключается в определении минимальной концентрации кислорода в потоке смеси кислорода с азотом, движущемся со скоростью (4 +/- 1) см/с, которая поддерживает горение образца в течение (180 +/- 3) с или на длину (50 +/- 1) мм или (80 +/- 1) мм для пленок и листов в зависимости от того, какое условие будет выполнено раньше.

Допускается применять метод для ячеистых пластмасс.

(вводная часть в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 26.06.1990 N 1863)

1.1. Отбор проб, способ и режим изготовления образцов должны соответствовать нормативно-технической документации на материал.

1.2. Для испытания отбирают не менее десяти образцов, которые не должны иметь вздутий, трещин, сколов, раковин, зазубрин и заусенцев.

1.3. Если тип образца не указывают в нормативно-технической документации на материал, то для испытаний применяют образцы, типы и размеры которых приведены в таблице.

Перед испытанием на две смежные поверхности образцов наносят метки: на образцы типа 1 - 4 - на расстоянии (50 +/- 1) мм от верхнего края, на образцы типа 5 (рамку) - на расстоянии (20 +/- 1) мм и (100 +/- 1) мм от верхнего края. Допускается наносить на рамку постоянные метки.

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 11.11.1986 N 3418, Изменения N 2, утв. Постановлением Госстандарта СССР от 26.06.1990 N 1863)

1.4. Перед испытанием образцы кондиционируют по ГОСТ 12423-66 при 23 +/- 2 °C и относительной влажности 50 +/- 5% в течение 88 - 94 ч, если в нормативно-технической документации на материал нет других указаний.

2.1. Для определения кислородного индекса применяют:

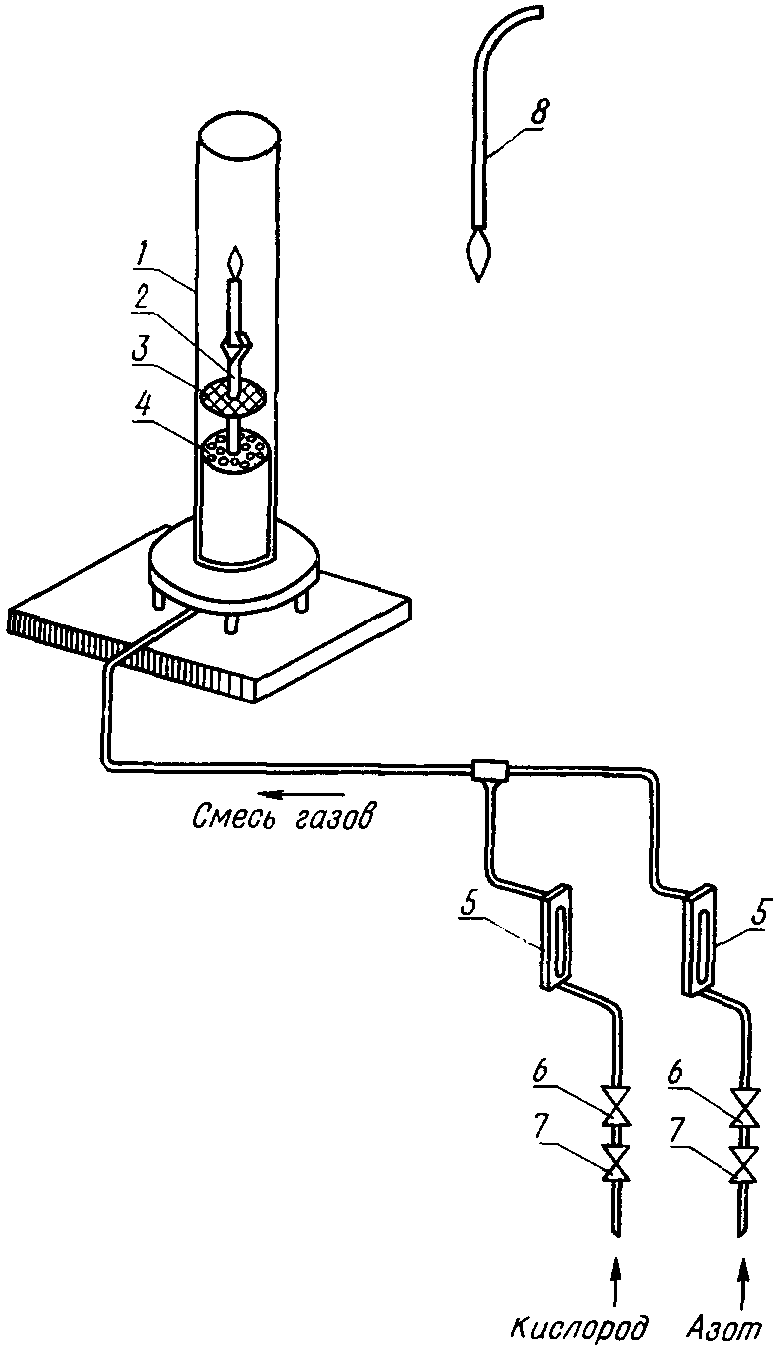

колонку испытательную (черт. 1), состоящую из прозрачной кварцевой трубы 1 внутренним диаметром 75 мм, высотой 450 мм; стеклянных шариков 4 диаметром 3 - 5 мм, насыпанных на дно кварцевой трубы на высоту 80 - 100 мм, для равномерного распределения газовой смеси по сечению трубы; проволочной сетки 3 по ГОСТ 6613-86 размером ячейки 1,0 - 1,6 мм для улавливания частиц, падающих с горящего образца; держателя образца 2 любой конструкции для удерживания образца за основание в вертикальном положении в центре трубы образец типа 5 закрепляется в рамке (черт. 2);

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 11.11.1986 N 3418, Изменения N 2, утв. Постановлением Госстандарта СССР от 26.06.1990 N 1863)

Средства измерения концентрации кислорода в потоке смеси, поступающей в колонку, с погрешностью не более +/- 1%.

(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 26.06.1990 N 1863)

вентили запорные игольчатые (тонкой и грубой регулировки) 6, 7 (ГОСТ 23230-78) устанавливают до ротаметров на линиях кислорода и азота;

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 11.11.1986 N 3418)

горелка 8 с наконечником диаметром 2,5 мм, обеспечивающая на любом горючем газе высоту пламени (16 +/- 4) мм и свободно входящая через открытый верхний конец кварцевой трубы;

(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 26.06.1990 N 1863)

секундомер по ГОСТ 5072-79;

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 11.11.1986 N 3418)

устройство любое вытяжное, обеспечивающее удаление продуктов горения;

азот газообразный по ГОСТ 9293-74;

кислород газообразный технический по ГОСТ 5583-78.

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 11.11.1986 N 3418)

3.1. Испытание проводят при 23 +/- 2 °C. Образец или рамку с образцом типа 5 закрепляют за основание в вертикальном положении в центре колонки так, чтобы верхний край образца находился на расстоянии не менее 100 мм от верхнего открытого края колонки.

(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 26.06.1990 N 1863)

3.2. При неизвестном значении кислородного индекса поджигают один образец на воздухе и наблюдают за горением. Если образец горит, то испытание начинают с объемной доли кислорода около 18%, если образец на воздухе не горит - с объемной доли около 25%.

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 11.11.1986 N 3418)

3.3. Определенная объемная доля кислорода в смеси кислорода и азота обеспечивается соотношением между расходами каждого газа, суммарный расход которых должен создать скорость потока смеси в трубе 4 +/- 1 см/с.

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 11.11.1986 N 3418)

В справочном Приложении дана таблица расхода кислорода и азота, обеспечивающего скорость потока смеси 4 см/с.

3.4. В течение не менее 30 с систему продувают газовой смесью, затем в течение не более 30 с с короткими перерывами примерно через каждые 5 с воздействуют пламенем горелки на верхний конец образца до его загорания.

Поджигая образцы типа 1 - 4, пламя направляют на верхний торец образца. Если пламенем охвачен весь торец, поджигание прекращают.

Поджигая образцы типа 5, пламя направляют на верхний торец образца и его боковую поверхность. При распространении пламени до верхней метки поджигание прекращают. Горелку удаляют, включают секундомер и измеряют время горения образца до окончания горения.

Во время горения образца концентрацию кислорода не изменяют.

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 11.11.1986 N 3418, Изменения N 2, утв. Постановлением Госстандарта СССР от 26.06.1990 N 1863)

3.5. Начальную концентрацию кислорода в смеси с азотом изменяют до тех пор, пока не установится минимальная концентрация кислорода в смеси с азотом, которая поддерживает горение образца в течение (180 +/- 3) с или при которой за время менее (180 +/- 3) с сгорает (50 +/- 1) мм образца типа 1 - 4 и (80 +/- 1) мм образца типа 5. Минимальная концентрация должна отличаться от максимальной, не поддерживающей указанные условия горения, не более чем на 1%.

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 11.11.1986 N 3418, Изменения N 2, утв. Постановлением Госстандарта СССР от 26.06.1990 N 1863)

3.6. При горении образца более 183 с или, если длина сгоревшей части более (50 +/- 1) мм, объемную долю кислорода уменьшают.

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 11.11.1986 N 3418)

При горении образца менее 177 с или, если длина сгоревшей части менее (50 +/- 1) мм, объемную долю кислорода увеличивают.

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 11.11.1986 N 3418)

При регулировании объемной доли кислорода образец гасят и заменяют его новым. Если прежний образец достаточно длинный, его переворачивают или отрезают сгоревшую часть, зажимают остаток в держателе и поджигают.

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 11.11.1986 N 3418)

3.7. Проверку системы на герметичность проводят не реже одного раза в шесть месяцев.

4.1. Кислородный индекс (КИ) в процентах вычисляют по формуле

где - объемный расход кислорода, дм3/мин или см3/с;

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 11.11.1986 N 3418)

- объемный расход азота, дм3/мин или см3/с.

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 11.11.1986 N 3418)

За результат испытания принимают среднее арифметическое не менее трех определений кислородного индекса в соответствии с пп. 3.3 и 3.5.

4.2. Результаты проведенных испытаний записывают в протокол, который должен содержать:

наименование и марку пластмассы с указанием обозначения нормативно-технической документации, дату изготовления материала, для ячеистых пластмасс указывают кажущуюся плотность по ГОСТ 409-77;

(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 26.06.1990 N 1863)

наименование или товарный знак предприятия-изготовителя;

способ и режим изготовления образцов;

значения кислородных индексов, полученных при каждом отдельном испытании, и среднее арифметическое значение, критерии, при которых они определены (время и длина);

дату испытания;

обозначение настоящего стандарта.

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 11.11.1986 N 3418)
