Название документа
"ГОСТ 25423-90. Пластины твердосплавные напаиваемые типа 49. Конструкция и размеры"
(утв. Постановлением Госстандарта СССР от 31.10.1990 N 2763)

"ГОСТ 25423-90. Пластины твердосплавные напаиваемые типа 49. Конструкция и размеры"
(утв. Постановлением Госстандарта СССР от 31.10.1990 N 2763)


Утвержден и введен в действие
Постановлением Госстандарта СССР
от 31 октября 1990 г. N 2763
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ ТИПА 49
КОНСТРУКЦИЯ И РАЗМЕРЫ
Hard metal brazed tips, type 49. Design and dimensions
ГОСТ 25423-90
Группа В56
ОКП 19 6000
Дата введения
1 июля 1993 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством металлургии СССР.
Разработчики: Ю.А. Абрамов, канд. техн. наук; А.И. Скрипник, канд. техн. наук; Э.Ф. Эйхманс, канд. техн. наук; Е.Г. Степанов; Н.И. Литвинюк; Л.В. Мытарева.
2. Утвержден и введен в действие Постановлением Государственного комитета по управлению качеством продукции и стандартам от 31.10.1990 N 2763.
3. Срок проверки - 1999 г., периодичность проверки - 10 лет.
4. Взамен ГОСТ 25423-82.
5. Ссылочные нормативно-технические документы
??????????????????????????????????????????????????????????????????
Обозначение НТД, на который дана ссылка ? Номер пункта
??????????????????????????????????????????????????????????????????
ГОСТ 2209-90 ?5
ГОСТ 25393-90 ?3
1. Настоящий стандарт распространяется на пластины для торцевых фрез.

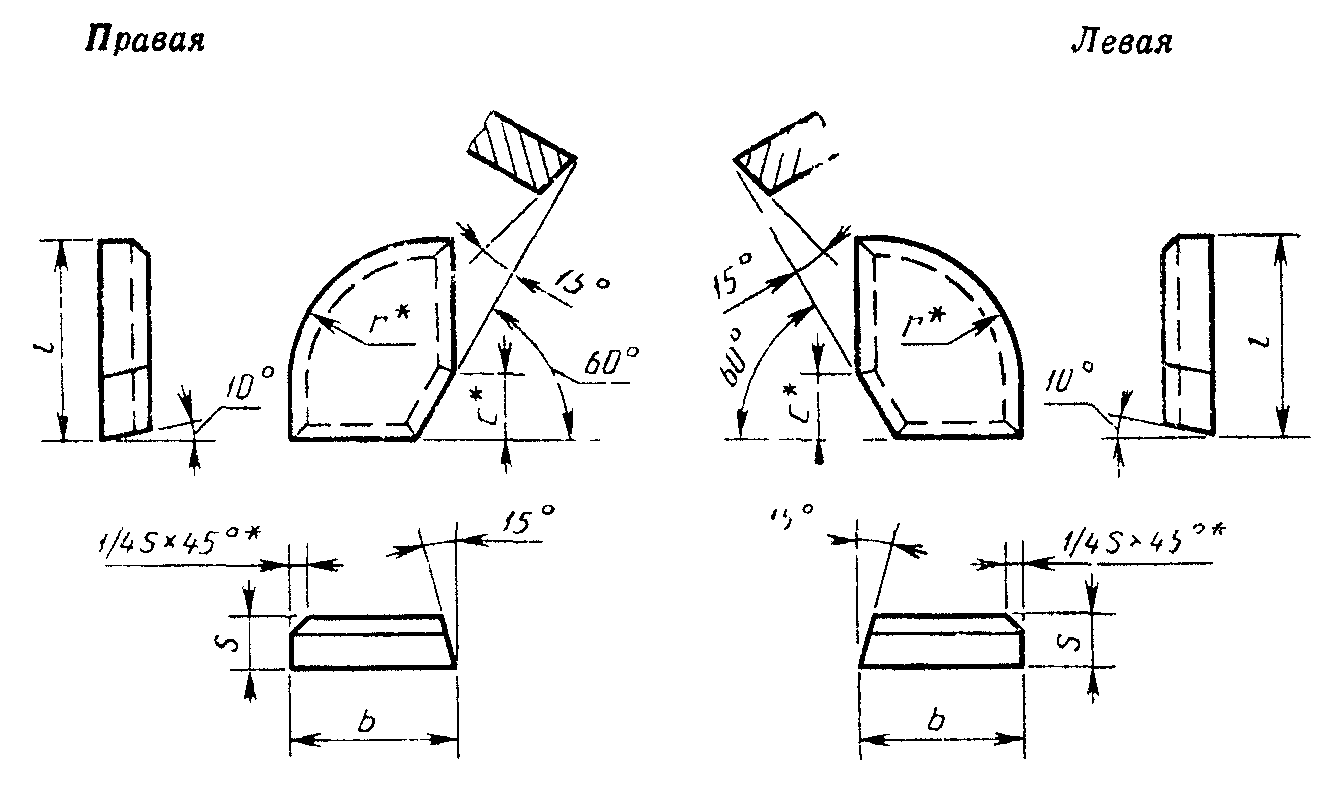

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл. 1.
-----------------------------------
<*> Размеры для пресс-форм.
Таблица 1
Размеры в мм
??????????????????????????????????????????????????????????????????
Обозначение ? l ?b ? s ? r ?с?Основ- ?Дополнительное?Применение
пластин ? ? ? ? ? ?ное ? применение ?по спе-
????????????? ? ? ? ? ?приме- ? ?циальному
правых?левых? ? ? ? ? ?нение ? ?заказу
??????????????????????????????????????????????????????????????????
49010 ?- ?15 ?12?3,0 ?12,5?3?N 2 ?N 3, N 4, N 5,?N 12, N 13
? ? ? ? ? ? ? ?N 8, N 9, ?
? ? ? ? ? ? ? ?N 10, N 11 ?
????????????? ? ? ? ?????????????????????????????????????
49030 ?- ? ? ? ? ?8?N 2 ?N 3, N 4, N 5,?N 12, N 13
? ? ? ? ? ? ? ?N 8, N 9, ?
? ? ? ? ? ? ? ?N 10, N 11 ?
?????????????????????????????????????????????????????????????????
49050 ?49060?20 ?16?3,5 ?16,0?3?N 4, ?N 2, N 3, N 5,?N 12, N 13
? ? ? ? ? ? ?N 10 ?N 8, N 9, N 11?
????????????? ? ? ? ?????????????????????????????????????
49070 ?49080? ? ? ? ?8?N 4, ?N 2, N 3, N 5,?N 12, N 13
? ? ? ? ? ? ?N 10 ?N 8, N 9, N 11?
3. Условное обозначение пластин - по ГОСТ 25393.
4. Ориентировочная масса пластин указана в справочном Приложении.
5. Технические требования - по ГОСТ 2209.
6. Применяемые марки сплавов: N 2 - Т15К6; N 3 - Т14К8; N 4 - Т5К10, N 5 - ТТ10К8-Б; N 8 - ВК6-М; ВК6-ОМ; N 9 - ВК6; N 10 - ВК8; N 11 - ВК10-ХОМ; N 12 - ТТ20К9; N 13 - Т8К7.
Приложение
Справочное
Таблица 2
Ориентировочная масса пластин
??????????????????????????????????????????????????????????????????????????
Обозначение? Ориентировочная масса пластин в г из твердого сплава марок
пластин ?
??????????????????????????????????????????????????????????????????????????
пра- ?левых?Т15К6?Т14К8?Т5К10?ТТ10К8-Б?ВК6-ОМ,?ВК8 ?ВК10-ХОМ?ТТ20К9?Т8К7
вых ? ? ? ? ? ?ВК6-М, ? ? ? ?
? ? ? ? ? ?ВК6 ? ? ? ?
??????????????????????????????????????????????????????????????????????????
49010?- ?4,55 ?4,57 ?5,12 ?5,48 ?5,94 ?5,86 ?5,90 ?5,02 ?5,24
??????????????????????????????????????????????????????????????????????????
49030?- ?4,03 ?4,05 ?4,53 ?4,85 ?5,26 ?5,19 ?5,23 ?4,44 ?4,64
??????????????????????????????????????????????????????????????????????????
49050?49060?9,52 ?9,57 ?10,80?11,60 ?12,60 ?12,40?12,49 ?10,60 ?11,00
??????????????????????????????????????????????????????????????????????????
49070?49080?8,90 ?8,96 ?10,10?10,80 ?11,80 ?11,60?11,68 ?9,90 ?10,30
