"ГОСТ 25404-90. Пластины твердосплавные напаиваемые типа 15. Конструкция и размеры"
(утв. Постановлением Госстандарта СССР от 31.10.1990 N 2760)
"ГОСТ 25404-90. Пластины твердосплавные напаиваемые типа 15. Конструкция и размеры"
(утв. Постановлением Госстандарта СССР от 31.10.1990 N 2760)
Утвержден и введен в действие
Постановлением Госстандарта СССР
от 31 октября 1990 г. N 2760
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ ТИПА 15
КОНСТРУКЦИЯ И РАЗМЕРЫ
Hard metal brazed tips, type 15.
Design and dimensions
ГОСТ 25404-90
Дата введения
1 июля 1993 года
1. Разработан и внесен Министерством металлургии СССР.
Разработчики: Ю.А. Абрамов, канд. техн. наук; А.И. Скрипник, канд. техн. наук; Э.Ф. Эйхманс, канд. техн. наук; Е.Г. Степанов; Н.И. Литвинюк; Л.В. Мытарева.
2. Утвержден и введен в действие Постановлением Государственного комитета по управлению качеством продукции и стандартам от 31.10.1990 N 2760.
3. Срок проверки - 1999 г., периодичность проверки - 10 лет.
4. Взамен ГОСТ 25404-82.
5. Ссылочные нормативно-технические документы
??????????????????????????????????????????????????????????????????
Обозначение НТД, на который дана ссылка ? Номер пункта
??????????????????????????????????????????????????????????????????
1. Настоящий стандарт распространяется на пластины для фасочных резцов и для резцов обработки пазов типа "ласточкин хвост".

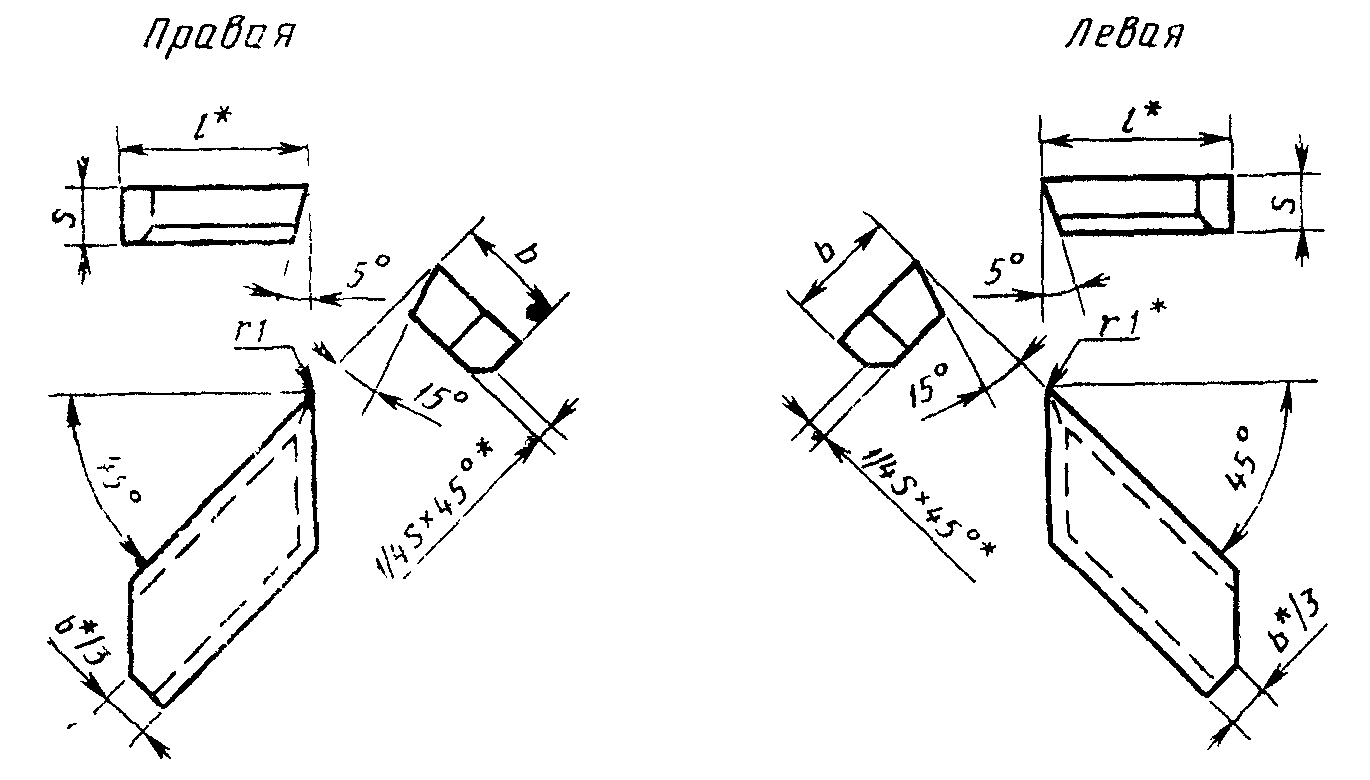

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в
табл. 1.
--------------------------------
<*> Размеры для пресс-форм.
Размеры в мм
??????????????????????????????????????????????????????????????????
Обозначение ? l ?b ? s ?Основное ?Дополнительное ?Применение по
пластин ? ? ? ?применение? применение ? специальному
?????????????? ? ? ? ? ? заказу
правых?левых ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
15010 ?- ?12 ?8 ?3 ?N 2, N 10 ?N 1, N 3, N 4, ?
? ? ? ? ? ?N 8, N 9, N 11 ?
??????????????????????????????????????????????????????????????????
15030 ?15040 ?16 ?10?4 ?N 4, N 10 ?N 1, N 2, N 3, ?
? ? ? ? ? ?N 8, N 9, N 11 ?
??????????????????????????????????????????????????????????????????
15090 ?15100 ?20 ?16?5 ?N 4, N 10 ?N 1, N 2, N 3, ?
? ? ? ? ? ?N 8, N 9, N 11 ?
??????????????????????????????????????????????????????????????????
15110 ?15120 ?25 ?18?6 ?N 4, N 10 ?N 2, N 3, N 8, ?N 1
? ? ? ? ? ?N 9, N 11 ?
????????????????????? ??????????????????????????????????????????
15150 ?15160 ?32 ?20? ?N 10 ?N 2, N 3, N 4, ?N 1, N 8
? ? ? ? ? ?N 9, N 11 ?
4. Ориентировочная масса пластин указана в справочном Приложении.
5. Технические требования - по ГОСТ 2209.
6. Применяемые марки сплавов: N 1 - Т30К4, N 2 - Т15К6, N 3 - Т14К8, N 4 - Т5К10, N 8 - ВК6-М, ВК6-ОМ, N 9 - ВК6, N 10 - ВК8, N 11 - ВК10-ХОМ.
Справочное
Таблица 2
ОРИЕНТИРОВОЧНАЯ МАССА ПЛАСТИН
??????????????????????????????????????????????????????????????????
Обозначение ? Ориентировочная масса пластин в г из твердого
пластин ? сплава марок
??????????????????????????????????????????????????????????????????
правых? левых ?Т30К4 ?Т15К6?Т14К8?Т5К10 ?ВК6-ОМ, ? ВК8 ?ВК10-ХОМ
? ? ? ? ? ?ВК6-М, ? ?
? ? ? ? ? ? ВК6 ? ?
??????????????????????????????????????????????????????????????????
15010 ?- ?3,58 ?4,22 ?4,22 ?4,78 ?5,55 ?5,50 ?5,54
??????????????????????????????????????????????????????????????????
15030 ?15040 ?7,97 ?9,37 ?9,43 ?10,00 ?12,40 ?12,20 ?12,28
??????????????????????????????????????????????????????????????????
15090 ?15100 ?20,20 ?23,80?23,80?27,00 ?31,50 ?31,00 ?31,22
??????????????????????????????????????????????????????????????????
15110 ?15120 ?34,00 ?40,00?40,50?45,50 ?53,00 ?52,00 ?52,35
??????????????????????????????????????????????????????????????????
15150 ?15160 ?49,00 ?57,00?58,00?65,00 ?76,00 ?75,00 ?75,50
