Введен в действие
Постановлением Госстандарта СССР
от 26 декабря 1980 г. N 5996
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ИНСТРУМЕНТ РАЗМЕТОЧНЫЙ. ЦИРКУЛИ
ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ
Marking instrument. Compasses. Types and main dimensions
ГОСТ 24472-80
(СТ СЭВ 1295-78)
Е
Список изменяющих документов
(в ред. Изменения N 1, утв. Постановлением
Госстандарта СССР от 29.11.1989 N 3518)
Группа Г24
ОКП 39 2613
Постановлением Государственного комитета СССР по стандартам от 26 декабря 1980 г. N 5996 срок введения установлен с 01.01.1981.
Взамен ГОСТ 18463-73 в части разд. 1 и ГОСТ 20503-75 в части разд. 1.
Переиздание. Декабрь 1982 г.
1. Настоящий стандарт распространяется на циркули для разметки металлических и неметаллических материалов, изготовляемых для нужд народного хозяйства и для экспорта.
Стандарт полностью соответствует стандарту СТ СЭВ 1295-78.
2. Циркули должны изготовляться типов:
1 - с дугой;
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 29.11.1989 N 3518)
2 - простой;
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 29.11.1989 N 3518)
3 - с пружиной;
4 - для разметки диаметров до 3150 мм.
Циркули каждого типа должны изготовляться исполнений:
1 - со стальными ножками;
2 - с остриями, оснащенными твердым сплавом.
3. Основные размеры циркулей должны соответствовать указанным на черт. 1 - 4 в табл. 1 - 4.
Примечание. Черт. 1 - 4 не определяют конструкцию циркулей.
(примечание введено Изменением N 1, утв. Постановлением Госстандарта СССР от 29.11.1989 N 3518)
Тип 1
Черт. 1
Таблица 1
мм
???????????????????????????????????????????????????????????????????????????
Обозначение циркуля исполнений ?Применяемость? l ? a
?????????????????????????????????????? ????????????????????????
? ? ?пред. откл.?пред. откл.
1 ? 2 ? ? +/- IT17 ? IT17
? ? ? ? +/- ----
? ? ? ? 2
???????????????????????????????????????????????????????????????????????????
7841 - 0071 ? - ? ? 100 ? 6
???????????????????????????????????????????????????? ?
- ? 7841 - 0072 ? ? ?
???????????????????????????????????????????????????????????????????????????
7841 - 0073 ? - ? ? 150 ? 8
???????????????????????????????????????????????????? ?
- ? 7841 - 0074 ? ? ?
???????????????????????????????????????????????????????????????????????????
7841 - 0031 ? - ? ? 200 ? 10
???????????????????????????????????????????????????? ?
- ? 7841 - 0032 ? ? ?
???????????????????????????????????????????????????????????????????????????
7841 - 0033 ? - ? ? 250 ? 10
???????????????????????????????????????????????????? ?
- ? 7841 - 0034 ? ? ?
???????????????????????????????????????????????????????????????????????????
7841 - 0035 ? - ? ? 300 ? 12
???????????????????????????????????????????????????? ?
- ? 7841 - 0036 ? ? ?
???????????????????????????????????????????????????????????????????????????
7841 - 0037 ? - ? ? 360 ? 14
???????????????????????????????????????????????????? ?
- ? 7841 - 0038 ? ? ?
???????????????????????????????????????????????????????????????????????????
7841 - 0075 ? - ? ? 400 ? 14
???????????????????????????????????????????????????? ?
- ? 7841 - 0076 ? ? ?
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 29.11.1989 N 3518)
Тип 2
Черт. 2
Таблица 2
мм
???????????????????????????????????????????????????????????????????????????
Обозначение циркуля исполнений ?Применяемость? l ? a
????????????????????????????????????? ?????????????????????????
? ? ?пред. откл.?пред. откл.
1 ? 2 ? ?+/- IT17 ? IT17
? ? ? ? +/- ----
? ? ? ? 2
???????????????????????????????????????????????????????????????????????????
7841 - 0077 ? - ? ? 150 ? 8
??????????????????????????????????????????????????? ?
- ? 7841 - 0078 ? ? ?
???????????????????????????????????????????????????????????????????????????
7841 - 0021 ? - ? ? 200 ? 10
??????????????????????????????????????????????????? ?
- ? 7841 - 0022 ? ? ?
???????????????????????????????????????????????????????????????
7841 - 0023 ? - ? ? 250 ?
??????????????????????????????????????????????????? ?
- ? 7841 - 0024 ? ? ?
???????????????????????????????????????????????????????????????????????????
7841 - 0025 ? - ? ? 300 ? 12
??????????????????????????????????????????????????? ?
- ? 7841 - 0026 ? ? ?
???????????????????????????????????????????????????????????????????????????
7841 - 0027 ? - ? ? 360 ? 14
??????????????????????????????????????????????????? ?
- ? 7841 - 0028 ? ? ?
???????????????????????????????????????????????????????????????
7841 - 0079 ? - ? ? 400 ?
??????????????????????????????????????????????????? ?
- ? 7841 - 0081 ? ? ?
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 29.11.1989 N 3518)
Тип 3

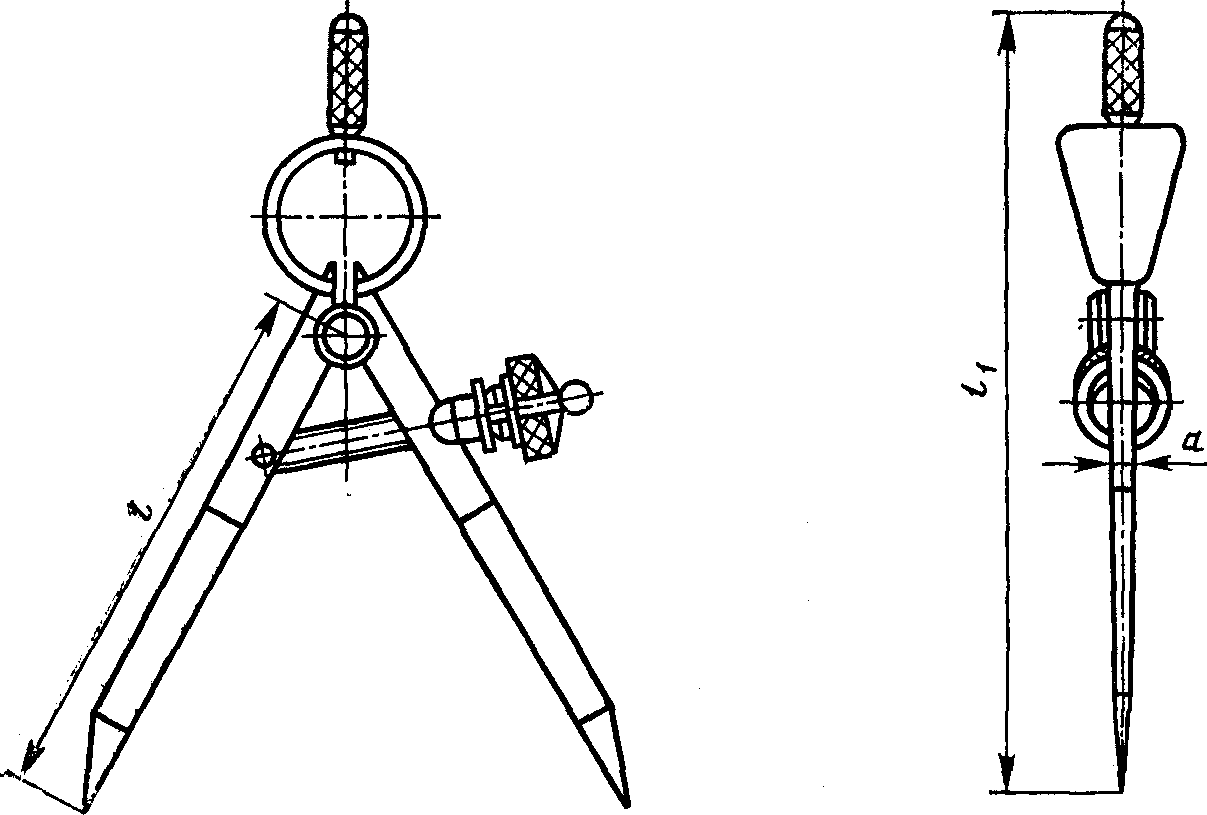

Черт. 3
Таблица 3
мм
???????????????????????????????????????????????????????????????????????????
Обозначение циркуля исполнения ?Применяемость? l ? l ? а
? ? ? 1 ?
?????????????????????????????????? ????????????????????????????
? ? ? пред. ? ? пред.
1 ? 2 ? ? откл. ? ? откл.
? ? ?+/- IT17? ? IT17
? ? ? ? ?+/- ----
? ? ? ? ? 2
???????????????????????????????????????????????????????????????????????????
7841 - 0051 ? - ? ? 75 ? 118 ? 6
???????????????????????????????????????????????? ? ?
- ? 7841 - 0052 ? ? ? ?
???????????????????????????????????????????????????????????????????
7841 - 0053 ? - ? ? 100 ? 140 ?
???????????????????????????????????????????????? ? ?
- ? 7841 - 0054 ? ? ? ?
???????????????????????????????????????????????????????????????????
7841 - 0055 ? - ? ? 125 ? 170 ?
???????????????????????????????????????????????? ? ?
- ? 7841 - 0056 ? ? ? ?
???????????????????????????????????????????????????????????????????????????
7841 - 0057 ? - ? ? 150 ? 210 ? 8
???????????????????????????????????????????????? ? ?
- ? 7841 - 0058 ? ? ? ?
???????????????????????????????????????????????????????????????????
7841 - 0061 ? - ? ? 180 ? 240 ?
???????????????????????????????????????????????? ? ?
- ? 7841 - 0062 ? ? ? ?
???????????????????????????????????????????????????????????????????????????
7841 - 0063 ? - ? ? 200 ? 265 ? 10
???????????????????????????????????????????????? ? ?
- ? 7841 - 0064 ? ? ? ?
???????????????????????????????????????????????????????????????????
7841 - 0065 ? - ? ? 250 ? 315 ?
???????????????????????????????????????????????? ? ?
- ? 7841 - 0066 ? ? ? ?
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 29.11.1989 N 3518)
Тип 4
(в ред. Изменения N 1, утв. Постановлением
Госстандарта СССР от 29.11.1989 N 3518)

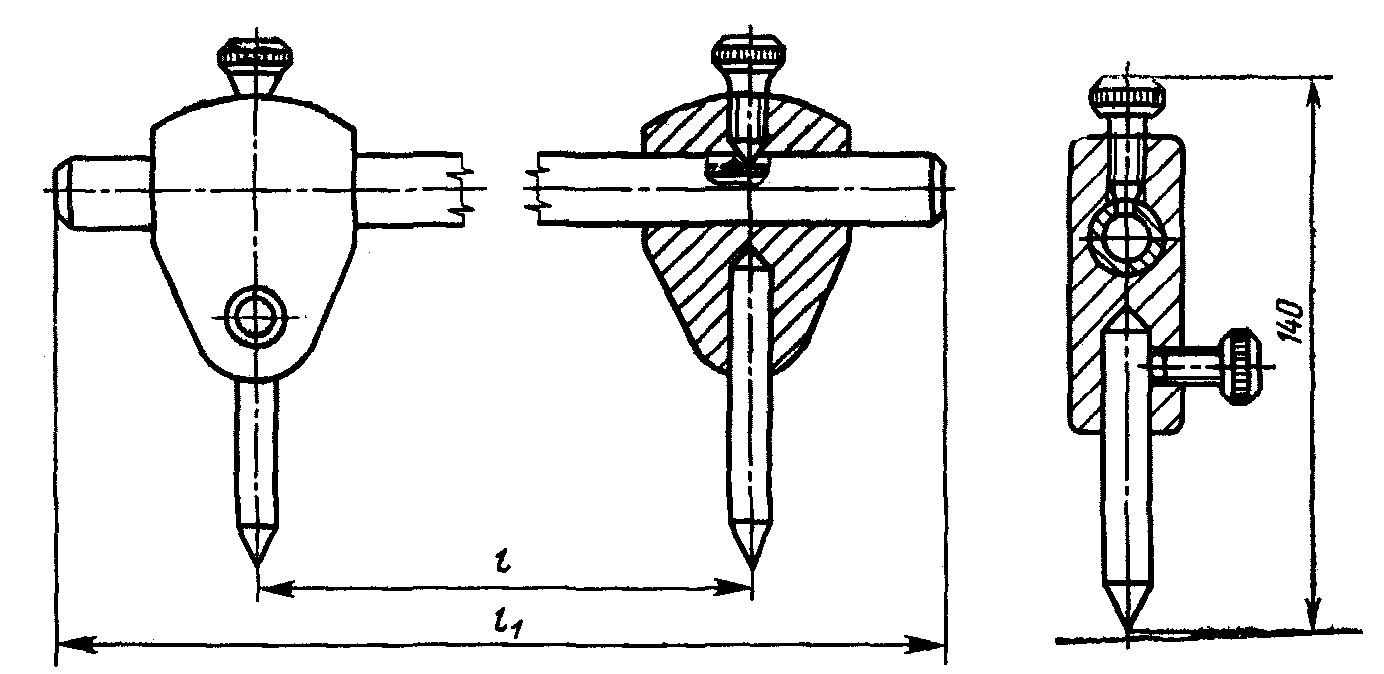

Черт. 4
Таблица 4
мм
???????????????????????????????????????????????????????????????????????????
Обозначение циркуля исполнений ?Применяемость? l ? l
? ? ? 1
?????????????????????????????????? ? ??????????????
1 ? 2 ? ? ? пред. откл.
? ? ? ? +/- IT17
???????????????????????????????????????????????????????????????????????????
7841 - 0082 ? - ? ? 500 ? 550
???????????????????????????????????????????????? ?
- ? 7841 - 0083 ? ? ?
???????????????????????????????????????????????????????????????????????????
7841 - 0084 ? - ? ? 1000 ? 1050
???????????????????????????????????????????????? ?
- ? 7841 - 0085 ? ? ?
???????????????????????????????????????????????????????????????????????????
7841 - 0086 ? - ? ? 1600 ? 1650
???????????????????????????????????????????????? ?
- ? 7841 - 0087 ? ? ?
???????????????????????????????????????????????????????????????????????????
7841 - 0088 ? - ? ? 2000 ? 2050
???????????????????????????????????????????????? ?
- ? 7841 - 0089 ? ? ?
???????????????????????????????????????????????????????????????????????????
7841 - 0091 ? - ? ? 3150 ? 3200
???????????????????????????????????????????????? ?
- ? 7841 - 0092 ? ? ?
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 29.11.1989 N 3518)
Пример условного обозначения разметочного циркуля типа 4, исполнения 1 для разметки размеров l = 1000 мм с хромовым покрытием толщиной 9 мкм:
Циркуль разметочный 7841-0084 Х9 ГОСТ 24472-80.
