Описание
Источник публикации
М.: Издательство стандартов, 1994
Примечание к документу
С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 г. N 184-ФЗ.
Ограничение срока действия снято Постановлением Госстандарта СССР от 23.01.1990 N 66.
Введен в действие с 1 июля 1969 года.
Взамен МН 2615-61.
Название документа
"ГОСТ 13897-68*. Винты регулирующие с квадратным отверстием под ключ. Конструкция"
(ред. от 01.01.1990)

"ГОСТ 13897-68*. Винты регулирующие с квадратным отверстием под ключ. Конструкция"
(ред. от 01.01.1990)


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ВИНТЫ РЕГУЛИРУЮЩИЕ С КВАДРАТНЫМ ОТВЕРСТИЕМ ПОД КЛЮЧ
КОНСТРУКЦИЯ
Check countersunk square hole screws. Design.
ГОСТ 13897-68*
Список изменяющих документов
(в ред. Изменения N 1, утв. в марте 1980 г.,
Изменения N 2, утв. в январе 1990 г.)
Группа Г27
ОКП 39 2800
Взамен МН 2615-61
Дата введения
1 июля 1969 года
* Переиздание (июль 1994 г.) с Изменениями N 1, 2 утвержденными в марте 1980 г., январе 1990 г. (ИУС 5-80, 4-90).

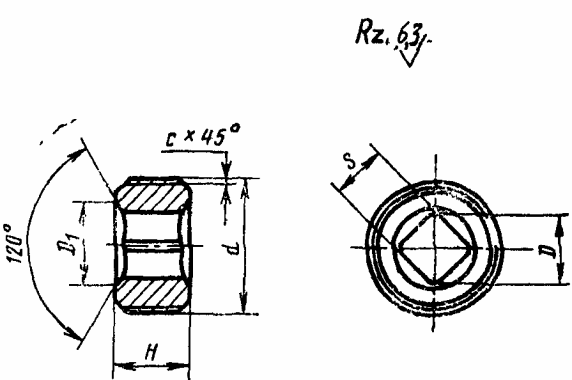

1. Размеры винтов должны соответствовать указанным на чертеже и в таблице.
Размеры, мм
?????????????????????????????????????????????????????????????????????????
Обозначе- ?Приме- ? d ? Н ? D ?D ? s ? с ?Допуск ? Масса
ние винтов?няе- ? ? ? ? 1 ?D11 ? ?соосности?100 шт.
?мость ? ? ? ? ? ? ?отверстия? в кг
? ? ? ? ? ? ? ?относи- ? ~=
? ? ? ? ? ? ? ?тельно ?
? ? ? ? ? ? ? ?диаметра ?
? ? ? ? ? ? ? ?винта в ?
? ? ? ? ? ? ? ?радиусном?
? ? ? ? ? ? ? ?выражении?
?????????????????????????????????????????????????????????????????????????
6000-0451 ? ?М10 х 1 ?4 ?4,1 ?4,3?3 ?1 ?0,3 ?0,17
??????????????????? ????? ? ? ? ? ????????
6000-0452 ? ? ?6 ? ? ? ? ? ?0,36
?????????????????????????????????????????????????????????????????????????
6000-0453 ? ?М12 х 1,25 ?8 ?5,5 ?5,7?4 ?1,6 ?0,4 ?1,50
???????????????????????????????? ???????????????? ? ????????
6000-0454 ? ?М14 х 1,5 ? ?6,8 ?7,4?5 ? ? ?0,80
??????????????????????????????????????????????????? ? ????????
6000-0561 ? ?М16 х 1,5 ?10 ?8,3 ?9 ?6 ? ? ?1,30
???????????????????????????????? ???????????????? ??????????????????
6000-0562 ? ?М20 х 1,5 ? ?10,9 ?12 ?8 ? ?0,5 ?1,97
???????????????????????????????? ? ? ? ? ? ????????
6000-0563 ? ?М22 х 1,5 ? ? ? ? ? ? ?2,48
???????????????????????????????????????????????????????? ????????
6000-0564 ? ?М27 х 2 ?14 ?13,7 ?15 ?10 ?2 ? ?5,80
???????????????????????????????? ???????????????? ??????????????????
6000-0565 ? ?М33 х 2 ? ?16,5 ?18 ?12 ? ?0,6 ?7,77
Пример условного обозначения винта d = M27 х 2:
Винт 6000-0564 ГОСТ 13897-68
(Измененная редакция, Изм. N 2.)
2. Материал - сталь марки 40Х по ГОСТ 4543-71.
3. Твердость - 36,5 ... 41,5 .
ИС NORMPROD: примечание.
Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.
ИС NORMPROD: примечание.
Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.
4. Резьба - по ГОСТ 24705-81. Поле допуска резьбы - 6g по ГОСТ 16093-81.
5. Неуказанные предельные отклонения размеров: Н14, h14, .
3 - 5. (Измененная редакция, Изм. N 1, 2.)
6. Покрытие - Хим. Окс. прм по ГОСТ 9.306-85.
7. Упаковка винтов и маркировка - по ГОСТ 18160-72.
8. Технические требования - по ГОСТ 1759.0-87.
