ГОСТ 5000-83. Бандажи черновые для вагонов и тендеров железных дорог колеи 1520 мм. Размеры

Информационные данные

Приложение. Номинальные размеры чистовых бандажей

Утвержден и введен в действие

Постановлением Госстандарта СССР

от 26 сентября 1983 г. N 4542

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БАНДАЖИ ЧЕРНОВЫЕ ДЛЯ ВАГОНОВ И ТЕНДЕРОВ

ЖЕЛЕЗНЫХ ДОРОГ КОЛЕИ 1520 мм

РАЗМЕРЫ

Rough tyres for railway cars and tenders of 1520 mm gauge.

Dimensions

ГОСТ 5000-83

Список изменяющих документов

(в ред. Изменения N 1, утв. в марте 1990 г.)

Группа В41

ОКП 09 4100

Дата введения

1 января 1985 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан Министерством путей сообщения: В.Г. Иноземцев, Н.Н.Каменев, В.В. Титов.

Внесен Министерством путей сообщения.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 26.09.1983 N 4542.

3. Взамен ГОСТ 5000-49.

4. Ссылочные нормативно-технические документы

?????????????????????????????????????????????????????????????????

Обозначение НТД, на который дана ссылка ? Номер пункта

?????????????????????????????????????????????????????????????????

ГОСТ 398-96 ? 2; 6

5. Ограничение срока действия снято по протоколу N 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-94).

6. Переиздание (июнь 1998 г.) с Изменением N 1, утвержденным в марте 1990 г. (ИУС 6-90).

1. Настоящий стандарт распространяется на черновые бандажи (далее - бандажи) для колесных пар моторных вагонов электро- и дизель-поездов и тендеров железных дорог колеи 1520 мм.

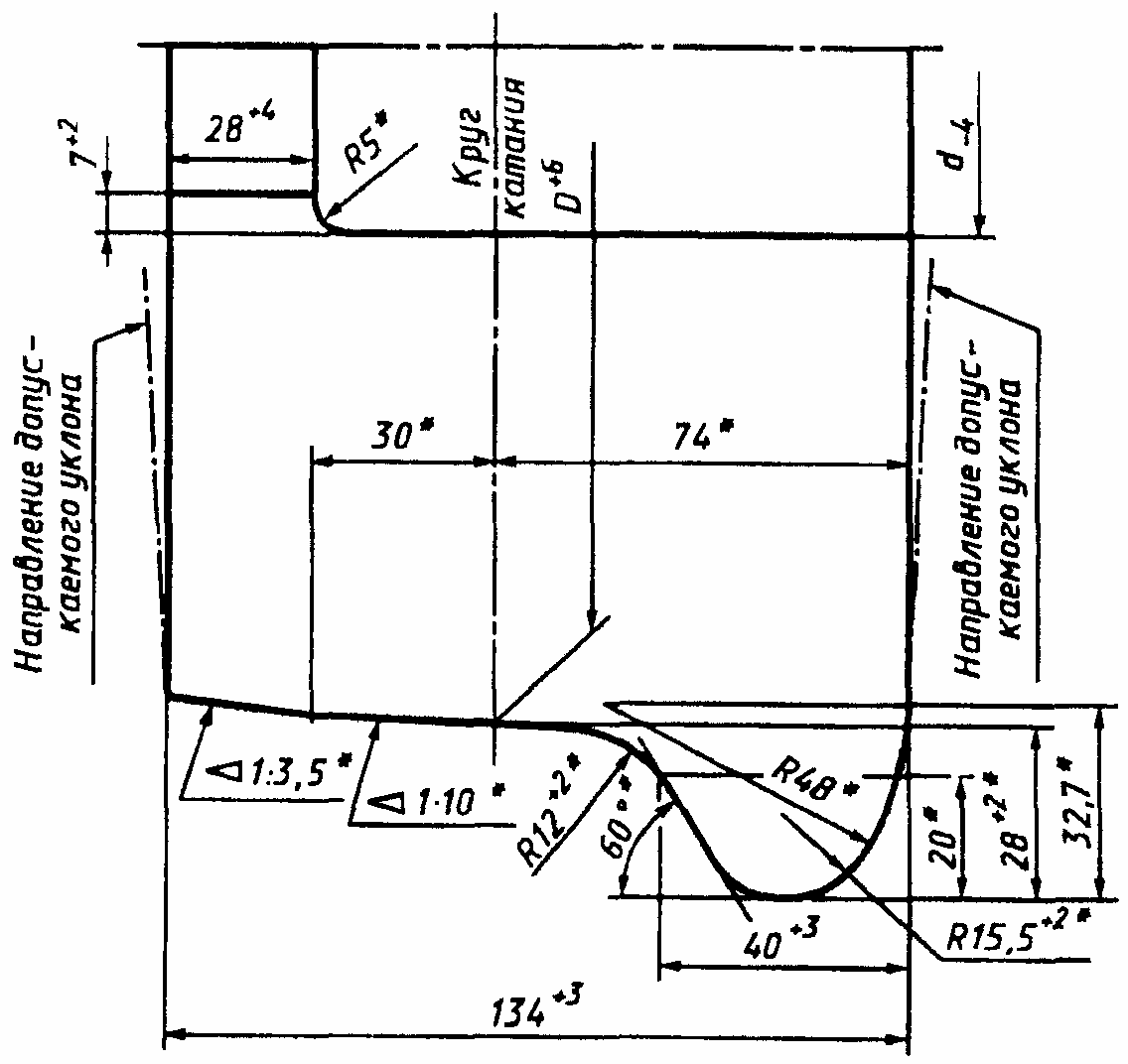

2. Размеры бандажей и их масса должны соответствовать приведенным на чертеже и в таблице.

-----------------------------------------

<*> Размеры для инструмента.

Размеры в мм

?????????????????????????????????????????????????????????????????

Внутренний диаметр? Диаметр по кругу ? Масса теоретическая,

? катания ? кг

?????????????????????????????????????????????????????????????????

890 ? 1056 ? 306

870 ? 1036 ? 300

840 ? 1006 ? 291

810 ? 976 ? 281

790 ? 956 ? 275

740 ? 906 ? 260

690 ? 856 ? 244

Пример обозначения бандажа внутренним диаметром 890 мм марки 2 по ГОСТ 398:

890 ГОСТ 5000-83

Бандаж ----------------

2 ГОСТ 398-81

Допускаются:

- на внутренней боковой поверхности уклон не более 1°, на наружной - не более 0,5° с соответствующим увеличением ширины;

- допуск овальности бандажа по кругу катания - 2 мм (полуразность диаметров);

- разность толщины бандажа - не более 3 мм;

- притупление углов профиля по кругу катания в виде скруглений радиусом не более 6 мм или фасок того же размера, по внутреннему диаметру - не более 1 мм;

- заусенцы по внутреннему диаметру шириной и высотой не более 3 мм.

(Измененная редакция, Изм. N 1.)

3. Ширина бандажа должна быть проверена вне мест расположения знаков маркировки на расстоянии не менее 100 мм от ее крайних знаков.

4. Масса теоретическая бандажей определена расчетом по номинальным размерам с учетом среднего поля допусков.

5. Номинальные размеры чистовых бандажей приведены в Приложении.

6. Технические требования, правила приемки, методы контроля, маркировка, транспортирование и гарантии изготовителя - по ГОСТ 398.

Приложение

Справочное

НОМИНАЛЬНЫЕ РАЗМЕРЫ ЧИСТОВЫХ БАНДАЖЕЙ

мм

?????????????????????????????????????????????????????????????????

Диаметр ? Ширина

???????????????????????????????????????????

внутренний ? по кругу катания ?

?????????????????????????????????????????????????????????????????

900 ? 1050 ? 130

880 ? 1030 ?

850 ? 1000 ?

820 ? 970 ?

800 ? 950 ?

750 ? 900 ?

700 ? 850 ?
